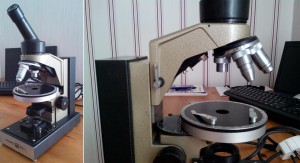

Вот приобрёл намедни микроскопчик от Викерса. Хотел развить впечатления от ломовского полама, думал, что Мб что-то ещё интересненькое поляризационное поисследовать. Скажу сразу, что викерс этот «слабее” нашего гораздо показался. На то, что он «раздолбан конкретно”, не смотрел, простительно ввиду низкой цены. Но решения интересные всё-ж “надыбал”. Так-то, “по задумке”- аккуратненький.
Решение, которое кажется “великолепным” - возможность перемещения (по высоте) “гуся” с револьвером и насадкой вдоль точной направляющей. Вся “тяжесть” нагрузки револьвера и насадки ложится именно на эту часть штатива. Можно использовать объективы различной высоты. И это конструкторское решение более приемлемо, чем реализованное в наших Биоламах, потому что здесь есть ещё и возможность микрометрической фокусировки “тонкой” подвижкой предметного столика.
Предметный столик выполнен очень аккуратным, без люфтов, правда не центрируемый, что, в общем, ограничивает возможности его юстировки относительно оптической оси осветителя, насадки и объективов. Объективы, кстати, тоже не центрируются в своих гнёздах, что приемлемо для такого класса микроскопа. Положил “объект-перекрестие” в центр, повращал столик, попереключал объективы в револьвере. Впечатление, в общем, хорошее, «крест” в изображении не уходит больше, чем на пол поля.

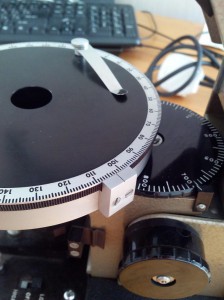

Немного странным показалось расположение анализатора (вторая шкала рядом со столиком), но эффект поляризации “в оригинале” попробовать не удалось – поляризатор под конденсором вывалился или разбился – в общем, отсутствует.

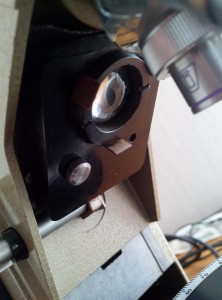

Осветитель отражённого/скользящего света наличествует, можно регулировать зону освещения разворотом, не включал – испорчен. Но сама возможность “порадовала”. При том, что обычный осветитель проходящего света имеет много юстировочных подвижек, очень функционален наверное (тоже не работает).

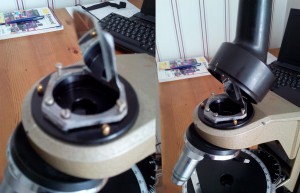

Интересное и необычное решение в исполнении насадки, точнее, в системе отклонения луча, которая выполнена в виде зеркала. Считается, что зеркало вносит дополнительную деполяризацию, поэтому в поляризационных микроскопах используют призмы. И зеркало трудно юстируется и “склонно” к разъюстировке и появлению двоения - во времени. А вот здесь использовано, уважаю, наперекор “всеобщему мнению”.

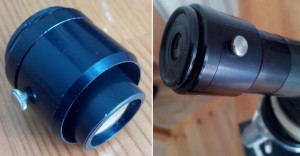

А вот способ крепления окуляра оказался знакомым. Мы даже патент такой оформляли на ломо на полезную модель. Окуляр “одевается сверху» на трубку тубуса – решение, позволяющее максимализировать линейное поле окуляра без “раздувания” его габаритов.
Объективы посмотрел пока мельком, но на высоту 45мм они, довольно «чистенькие”, без всяких там свилей, включений, грязи и т.п. В общем, получил удовольствие от исследования этого микроскопа, хотя поляризация “и не наладилась”, пока.
| Вложения: |
общ вид.JPG [ 137.72 КБ | Просмотров: 18809 ]
|
анализатор.JPG [ 91.91 КБ | Просмотров: 18809 ]
|
отр осветитель.JPG [ 75.61 КБ | Просмотров: 18809 ]
|
зеркало.JPG [ 113.34 КБ | Просмотров: 18809 ]
|
окуляр.JPG [ 62.53 КБ | Просмотров: 18809 ]
|
