Это полевая диафрагма.
Вообще, предполагаю, что верхний блок должен целиком выкручиваться.
По крайней мере на большинстве микроскопов это так.
3u2 в руки не попадал.

Вот, попробуйте с ним связаться.
У него 3u3 и он его чинил сам, может подскажет.
https://m.vk.com/pelmen101

Спасибо большое.. Списался с Дмитрием, и он все рассказал.
На микромеде 3u верхняя линза доступна сразу для чистки, если открутить 4 нижних винтика на корпусе и убрать плату с электрикой. Линзу почистил.

Старые немецкие инструкции говорят что изображение пыли допустимо убирать настройкой высоты конденсора, идеальная проекция полевой диафрагмы не настолько важна, да и на малых увеличениях при визуальном наблюдении освещение по Кёлеру не так и важно

_________________
Оборудование:
Штатив МББ-1А, объективы Leitz Photar.

Я согласен с Вами. Четко темные точки от пылинок были видны не при точной настройке по Кёллеру, а рядом, При "по келлеру", как будто были темные облака на картинке. Изменяя высоту конденсора или ставя светофильтры, можно было убрать это затенение. Но поскольку микроскоп новый, не хотелось с самого начала портить впечатление о нем из-за трехлетней пыли.

А настоящий ли Келлер в вашем микроскопе или эрзац?

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз, МБИ-3 ,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

Доброго времени уважаемым форумчанам.
Вопрос по микроскопу Биомед-1, ранних выпусков.
Какой у него диаметр конденсора?
Я на скору руку линейку прикинул, получилось 32 мм.
Не ошибся?
Выглядит вот так:

У гуру по ремонту микроскопов, выбравшего себе на на Авито имя "мастер" нет дома штангенциркуля?
Это залёт

Штангенциркуль есть - микроскопа нет, в клинике остался.
Если не знаете ситуации, к чему комментарий?

Назарий, да просто masana - это толстый тролль, без разбору кидающийся на людей, как ощенившаяся сука*
*самка Canis familiaris.

Купил цейс Nf Pol не дорого

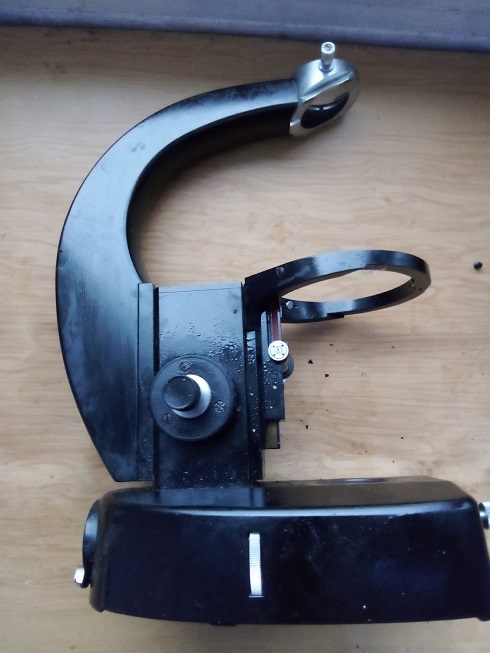

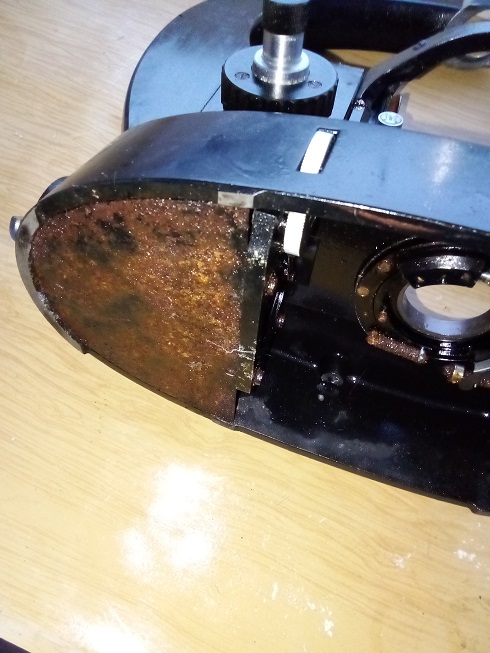

Штатив ржавый, с налетом
Но, думаю подлежит восстановлению))
Коллектор целый, диффузор коллектора целый, зеркало целое, механизм регулировки ржавый.

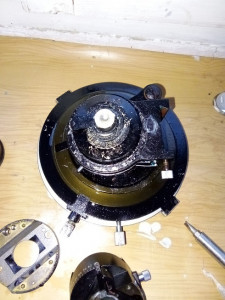

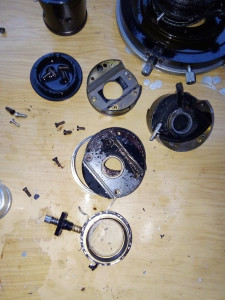

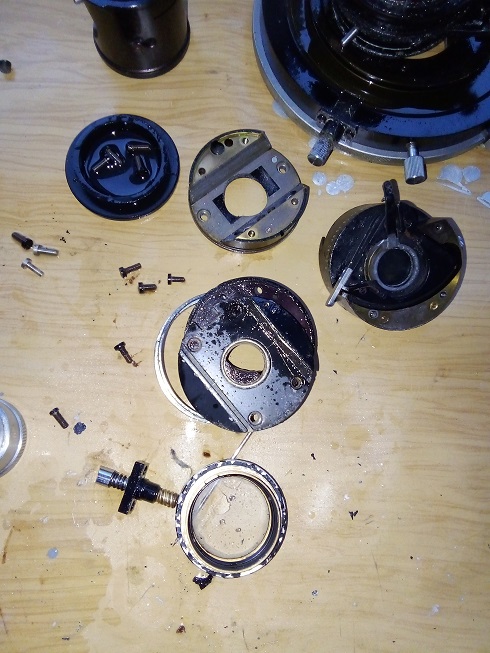

Конденсор весь окисленный, но все двигается, оптика целая, диафрагма целая, даже рычажок для откидывания верхней линзы расшевелился, фильтр поляризационный вроде целый)) Качество изготовления шикарное.
Часть с анализатором похуже, нижняя линза треснула (склейка плосковогнутая).
Может кто знает, в мин-8 или других поляризационных микроскопах есть плоско-вогнутая линза?
Интересно подойдет?
Может от АУ-12 взять?
В остальном в блоке с анализатором все шевелится, поляризационный фильтр только с расклейкой, но его можно заменить.
В общем, будет чем зимой заниматься.)))

А линза где стоит? Если что в Казани продается насадка с коробкой вместе.
Широко известным в узких кругах на данном форуме пользователем Назарий.

Это рассеивающая склейка ниже анализатора и есть еще одна собирающая выше? В МИН-8 они есть, но нет гарантии, что именно такие - фокусное отрицательной склейки зависит от расстояния между ней и опорной плоскостью объектива.

У меня где-то был дохлый анализатор от подобного "трупа", линзы в нём целы, могу продать.

_________________
Оборудование:
Штатив МББ-1А, объективы Leitz Photar.

Начертил и распечатал на 3D принтере крышку для батарейного отсека микроскопа Микромед Атом 20х. https://dzen.ru/media/vitaliysh/nachert ... 7b10213c7f
Кому надо забирайте модель по ссылке - https://3dtoday.ru/3d-models/mechanical ... d-atom-20x

Заблудился у меня тринокуляр от биомеда 6 (стандартный, китайский, с переключением окуляры/тринокуляр, на левенгуке 870 такой же стоит) с недостатками на зеркальном покрытии одной из призм.
Пробовал ли кто нибудь восстанавливать зеркальное покрытие на призме?
