Астрономия и микроскопия

Хорошая идея, спасибо!

_________________
Биолам И

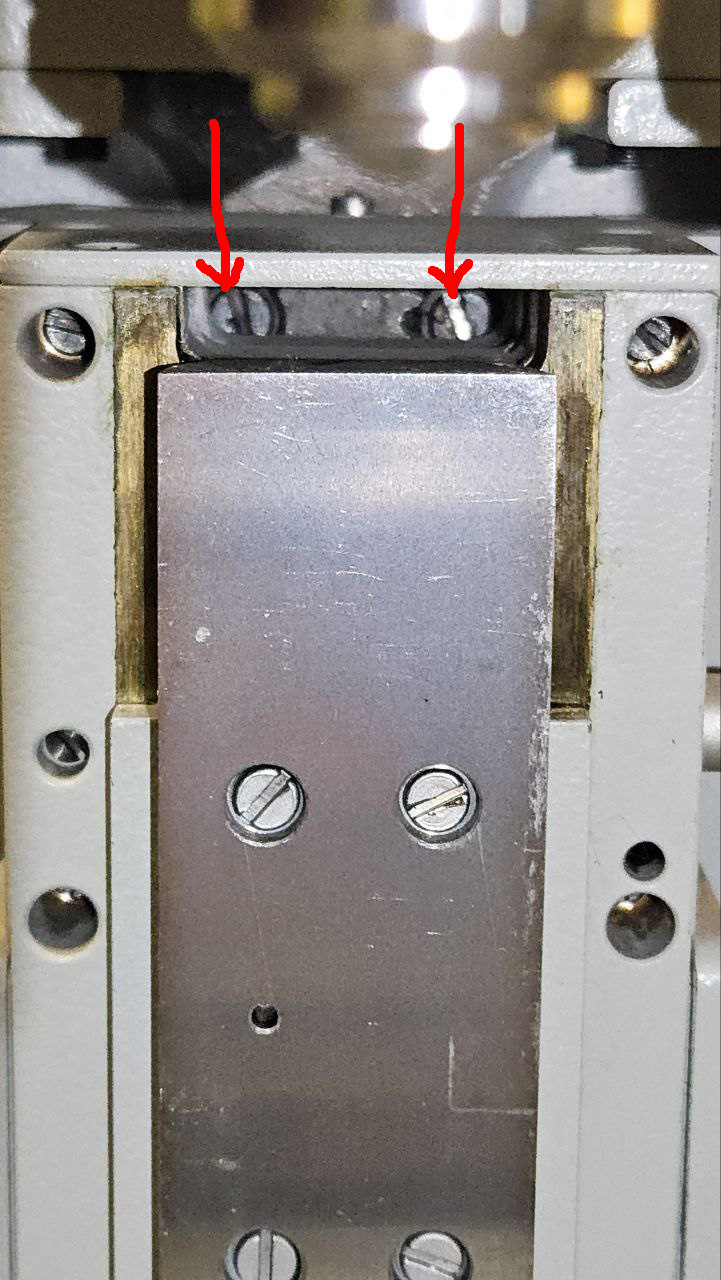

Смазка пришла, начал разбирать механизм фокусировки, согласно Вашему видео. И понял, что это, мягко говоря, не просто. Правильно ли я понимаю, что нужно открутить вот эти два винта в глубине (и такие же два снизу)? Опустил механизм в самое нижнее положение (дальше не идет, уперся в какой-то ограничитель, видимо), но еще не хватает 2-3 мм (на фото видно). Или постараться открутить так, т.е. винтам ведь не обязательно в эту щель пролезать?

_________________
Биолам И

ой, а я бы не стал так сходу в механизм фокусировки лезть. Я так на своем Leitz Dialux 20 как то раз разобрал, а потом не собрал. Там такие строгие допуски оказались, что я ниосилил. Пришлось потом весь механизм на другой менять. Так что аккуратнее с этим.

_________________
Leitz Laborlux S
Leitz Dialux
Leitz Labovert (два)
Campden Instruments HA752
Slide PFM medical 2003
Leica SM2000R
3D Gamma
Zeiss Axioskop
Eppendorf 5171+5179

Проблема в том, что очень туго идет вращение грубой фокусировки (точная полегче). В начале вообще не шло, я разогрел феном, сдвинулось с места. Сейчас просто очень туго, но каждый раз феном греть ведь не будешь. А куда именно капнуть вазелиновое масло без разборки узла, не соображу.

_________________
Биолам И

Разобрался, оказалось, что совсем забыл про микрорегулировку - ей опустил на недостающие пару мм. Но смутил Алексей Лк с советом не разбирать)).

_________________
Биолам И

я скажем так предупредил Если у Вас мало опыта в сборке/разборке - то хорошенько подумайте, а то новая покупка может вылететь в трубу...Пусть еще другие форумчане свое слово насчет этого скажут, может у кого опыт есть, может кто чего посоветует

_________________
Leitz Laborlux S
Leitz Dialux
Leitz Labovert (два)
Campden Instruments HA752
Slide PFM medical 2003
Leica SM2000R
3D Gamma
Zeiss Axioskop
Eppendorf 5171+5179

Я снимал механизм пользуясь вот этой инструкцией с форума и прокапал оси как-бы изнутри, с прогревом. Там нет таких плотных сальников, как на внешней части оси ручек:
https://forum.shvedun.ru/viewtopic.php?f=6&t=7943&start=0
Большие черные ручки не снимал с осей, легко не вышло и я не стал большие усилия прилагать. А металлические ручки микрофокуса достаточно легко и понятно разобрались-собрались. Толковое описание, мне помогло.

Туда АЦ1 не надо, для направляющих ластохвостов купите в магазине сантехники пакетик LVI-50 если ничего другого нет. А для передач шестеренка-зубчатая рейка что то редукторное в автомагазине но с учетом того что они латунные (кстати повреждаются очень легко) т.е. смазка для пары сталь-латунь и латунь-латунь. Ну или ту же LVI-50 туда нанесите. Ну или вазелиновое масло капайте в зазоры везде пока крутиться лучше не начнет.

Кстати как вариант, что бы ничего особо не разбирать, возможно стоит попробовать замочить блок целиком в нейтральном вазелиновом масле фармакопейном но покупать не в аптеке, а в литровых емкостях. Можно также глянуть масло для лампад premium - там тоже должно быть медицинское вазелиновое масло. У нас продают в 5 л бутылях за недорого. Так наверное будет для вас проще - замочили, пошевелили, погрели потом еще раз замочили. Думаю в целом оживет.

С продавцом связывались? Проставка запчасть редкая. https://www.avito.ru/rybinsk/fototehnik ... 4394542891


Откручивайте лишь бы отвертка пролезла. Посмотрите еще раз видео - вам надо открутить 2 сверху и 2 снизу перемещая переднюю планку с 6 винтами. Можете просто идти пошагово по видео.

Они сидят на конусах и снимаются как на видео легким постукиванием после того как откручены фиксирующие гайки. По принципу постучал - провернул, за одну крутим по другой постукиваем. Желательно стучать не металлом, что бы случайно не расколоть.

Насколько я знаю там не надо крутить сзади 4 винта которые роликовые подшипники держат. И довольно сложно правильно спозиционировать механизм микроподачи, что бы не стучал под нагрузкой (я использовал стетоскоп). А все остальное там на штифтах.
И насколько знаю просто так на другой заменить не выйдет поскольку он юстируется под кривой штатив. У меня прямо нацарапан номер сборщиком на штативе и на механизме на внутренних поверхностях. Отъюстировать потом можно конечно но нужен микронный уровень.

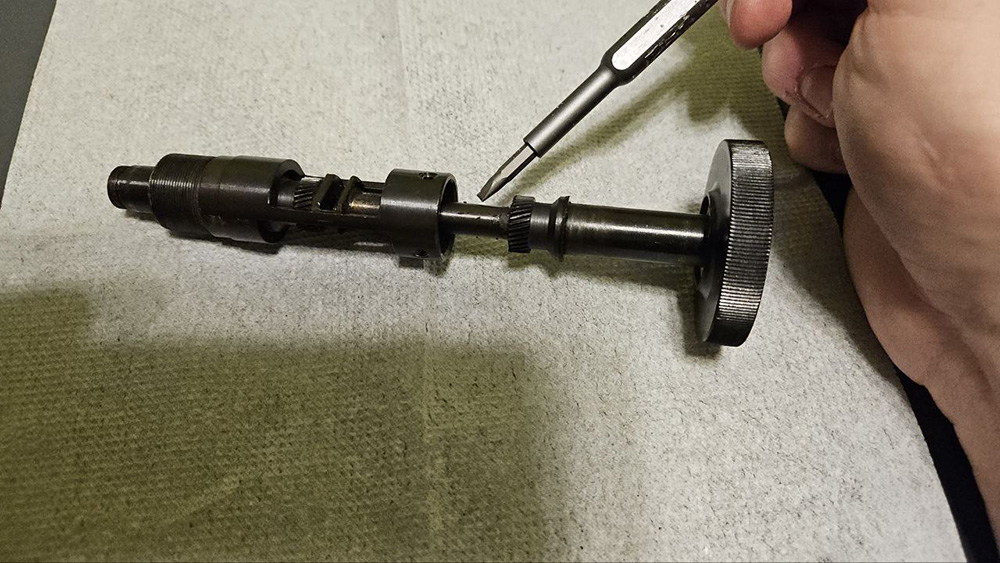

Друзья, можете поздравить, я это сделал - перебрал, очистил и смазал механизм фокусировки. В начале я не хотел его полностью разбирать, только устранить причину очень тугого хода механизма грубой настройки. Но причина крылась в самом последнем вале (не знаю правильных терминов, показал на фото внизу), так что грубую настройку пришлось разобрать полностью.
Чем очень доволен - все стало крутиться вполне нормально, стук в тонкой настройке под нагрузкой не наблюдается, вроде все в порядке. К тому же, поверил в свои силы, так как, думаю, это был самый сложный механизм для переборки (место отрастания рук, так сказать, переместилось в более правильном направлении).
Так что, большое спасибо всем, кто меня поддержал и научил, без вас я бы точно не справился!

_________________
Биолам И

Да, конечно, попросил замерить, он сказал, что в среду сможет, жду. Нашел еще две похожих, тоже попросил замерить.
Правильно ли я понимаю, что эта втулка (удлиняющая расстояние с 160 до 190 мм) ставится между револьверным блоком и МФН-11? Т.е. она должна иметь диаметр около 5 см?

_________________
Биолам И

Тоже увидел номер, нацарапанный внутри на механизме)). Унификация-унификацией, но вручную, похоже, тоже подгоняли на заводе. Кстати, хоть ЛОМО здесь и критикуют частенько, у меня к этому заводу сейчас большое уважение появилось.

_________________
Биолам И

Да, проставка устанавливается под бинокуляр.
Штатная из комплекта Биолам-М имеет наружный диаметр 52мм и общую высоту (включая ластохвост) - 35мм. Ластохвост крепится к трубке (корпусу этой проставки) на кольцевой резьбе. Винт зажимной с накаткой - короткий, точно как тот, которым зажимают монокуляр/бинокуляр на МБР и т.п.
Маркировок не имеет, в то время как аналогичный, но высотой 15мм имеет надпись на внешней стороне "190", не знаю, от какого микроскопа он.

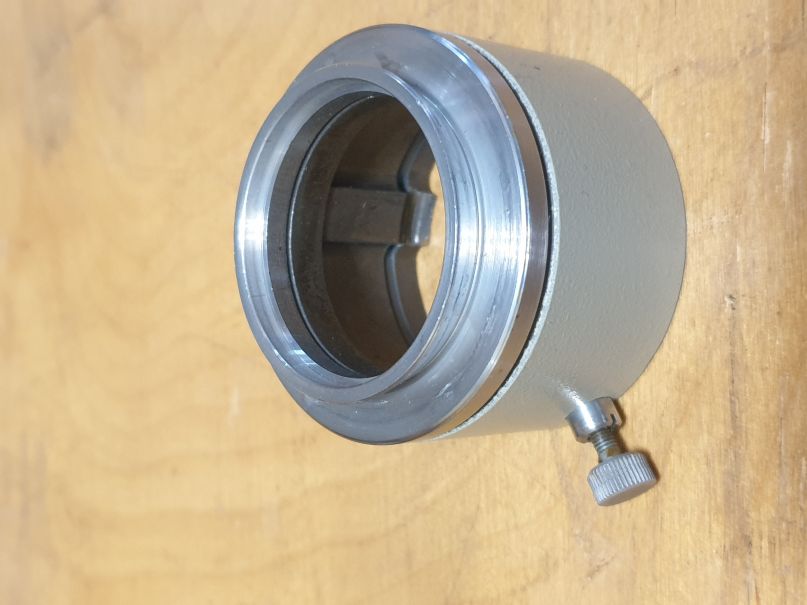

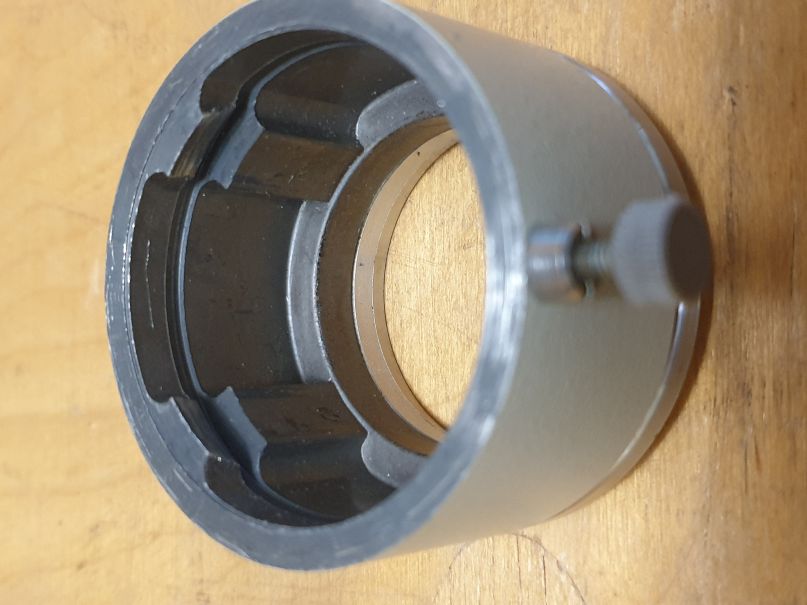

На фото мой экземпляр от Биолам-М:

Да, там залипает полностью всё, но думаю если ненадолго замочить узел целиком в вазелиновом масле не разбирая тоже его попустило бы.

Это будет понятно после того как полностью его нагрузите, столик навесите, кронштейн конденсора и сам конденсор. А так без нагрузки конечно не стучит. И считаю что даже слабый стук надо устранять поскольку убивается латунная шестерня которую потом негде взять, кроме как с донора. Или заказывать изготовление.

Ломо конечно не Nikon и не Zeiss но за те деньги что за него просят ничего лучше нет.

И такой же номер у меня на штативе сразу за узлом фокусировки.

Пришло переходное кольцо и стекла, установил фотокамеру, сделал пробный снимок (фрагмент буковки на бумаге, 16х, плюс увеличение МФН-11 на 1,1). Теперь нужно учиться готовить препараты (чтобы не было воздушных пузыриков), ну и дальше разбираться.
На объективе 40х уже плохо видно, видимо света не хватает, так как конденсор нужен другой, КОН-1К, которого нет пока. Интересно, другие конденсоры можно поставить на Биолам И?

Прислушивался, стука нет, со навешанным столиком и конденсором. Но заметил другую проблему. Тонкая настройка срабатывает не всегда - крутишь и ничего не происходит, затем, видимо, подхватывается и регулируется. Странно.

_________________
Биолам И

Можно я выше перечислял: ОИ-14, ОИ-13, ОИ-10, КФ-4 или КФ-1, КФ-5, МФА-2 и другие. КФ и МФА это наборы для фазового контраста. Описания всего перечисленного есть на https://scopica.ru/proj/

Сложно сказать, может собрано что не так что есть какой то люфт. Ну и сам механизм микроподачи стоило проверить при переборке поскольку бывает сломан. Но тогда крутится но ничего не регулируется - как у меня было.
