Есть у меня довольно старый и редкий микроскоп с фазовым контрастом и темным полем. имеет оригинальный конденсор для этого. Я поподробнее в другой ветке про него написал. http://www.forum.shvedun.ru/viewtopic.php?f=6&t=1777&start=120#p114883

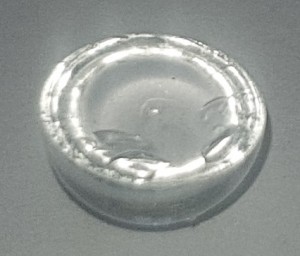

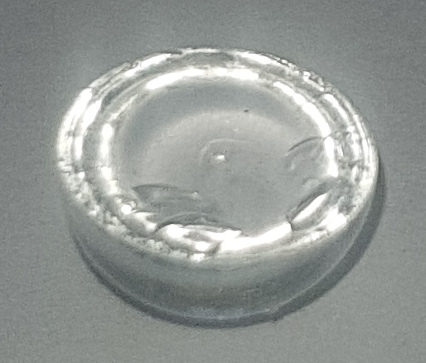

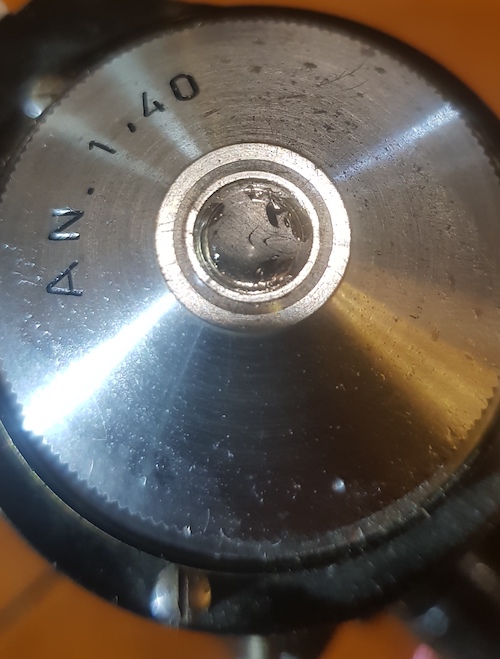

И вот беда - фронтальная линза конденсора изрядно пострадавшая от грубого обращения.


Вопрос - есть ли способ отреставрировать эту линзу. Искать такую-же от такого-же микроскопа - безнадега полная, слишком мало их похоже было.
подобрать аналог - если у кого есть идеи - буду рад. Ее диаметр 7.4 мм, но тоже не уверен, что легко найти будет.
Поэтому вопрос - есть ли какой-то вариант восстановления? Может какие мастерские существуют? Может можно сшлифовать например миллиметр-другой и приклеить плоское стекло? Но только для этого нужно оборудование адекватное. Или залить чем-то и шлифануть? Орять же на оснаствке правильной.
В целом с иммерсионным маслом этот конденсор дает вполне нормальный результат. А без - конечно, абсолютно непригодный.

Я бы искал мастерскую или завод которые делают линзы на заказ, их немного но есть, но цена была бы думаю достаточно высока.

Для вас выход в общем-то один, думается. Если у него рабочее расстояние позволяет, можно вырезать из тонкого покровного стекла (бывают и 0,1 мм стекла попадаются) круглую пластинку, приклеить ее на бальзам или УФ отверждаемый оптический клей с близким n.
Нет никаких мастерских, есть отдельные производства, которые могли бы помочь вам, но никто не будет возиться с вашей линзой. Вариант с залить и шлифануть скорее всего исключит использование иммерсии.

_________________
МБИ-3, МБИ-11, МБС-2, МБИ-4, МИН-8, МББ-1А, КФ-1, КФ-4, МФА-2

Есть мелкие производства которые и прозводством то назвать сложно - например призмы делают на заказ, еще что то подобное. А будут или нет возиться с одной линзой вопрос, при наличии оборудования и спецов, исключительно финансовый.

А если попробовать поискать линзу с других конденсоров с NA 1,4. Есть большая вероятность что подойдет.
Из советских как наиболее доступных от ПК-3 и ОИ-14.
Ну и с импортных цейс/рейхарт/лейтц иногда проскакивают не дорогие предложения.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
МБИ-3 (АУ-12 ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Согласен с Mildi.
Подойдет любая такая линза от конденсора,лучше конечно NA 1,4.

Увы, у ОИ-14 световой диаметр фронтальной линзы около 10 мм, у КОН-3 он еще больше.

_________________
МБИ-3, МБИ-11, МБС-2, МБИ-4, МИН-8, МББ-1А, КФ-1, КФ-4, МФА-2

От отечественных уже перепробовал все, что под рукой оказалось - все заметно большего размера.
Идея приклеить покровное стекло мне тоже кажется разумной, Но не понятно как аккуратный круг вырезать, Линза немного утоплена в оправе, т.е. приклеить покровное большего размера поверх не получится - надо внутрь вставлять.

КОН-1К но там 1,25


какая ни будь лазерная порезка на заказ

В воде ножницами резать не пробовали? После приклеить на канифоль к хвостовику сверла нужного диаметра и алмазным надфилем также в воде обточить край.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
МБИ-3 (АУ-12 ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Стеклорезом такое конечно не вырезать, но можно другим путем пойти, если уж совсем колхозить, то по полной Рисуем на покровном стекле тонким маркером требуемого диаметра кружок, ближе к краю, обкусываем стекло пинцетом, клеим полученную заготовку на оправку - цилиндрик с подходящим нужным диаметром из любого жесткого материала. Вставляем оправку в дрель и аккуратно, без фанатизма обтачиваем заготовку на шкурке нулевке до нужного размера. Суть метода понятна думаю, я примерно таким образом вырезал себе стеклянные пластинки из тонкого стекла для анализаторов/поляризаторов и фильтров по Рейнбергу. В качестве привода был использован движок от жесткого диска 7500 об/мин и разного рода проставки цилиндрические под диаметры заготовок.
Вот и Mildi что-то аналогичное предлагает.

_________________
МБИ-3, МБИ-11, МБС-2, МБИ-4, МИН-8, МББ-1А, КФ-1, КФ-4, МФА-2

А что даст приклеивание? ведь сколы,даже заполненные клеем останутся. Может найти ювелира огранщика? сточить верх на пол миллиметра.Оптические характеристики линзы немного изменятся,но не совсем критично.Или самое простое решение,если вы уже присматривали линзу по диаметру не глядя на её толщину - то рассверлить посадочное место до требуемого,для донора от наших конденсоров

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз, МБИ-3 ,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

оптические клеи и бальзам имеют показатель преломления близкий к показателю преломления стекла, искажения светового потока останутся но они будут на незначительном уровне, а вот просто сколы переходящие в воздух имеют большую разницу в показателях преломления стекло-воздух и как следствие искажение светового потока значительно.




я просто так делал с более толстым стеклом 1,5мм когда надо было на стрелочный прибор вырезать стекло, но там диаметр и толщина позволяли просто обточить бруском в воде, без приклеивания на оправку.



Можно и стеклорезом сделать, надо нацарапать им солнышко (окружность с 8-12 лучами до края стекла) на стекле, потом положить на кольцевую оправку диаметром чуть больше окружности, залить водой и надавить на окружность, стекло должно треснуть по царапинам.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
МБИ-3 (АУ-12 ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Много где можно пробовать заказать линзу:
http://optics.spb.ru/production/opticheskie-linzy/
http://www.ipz.com.ua/index.php?option= ... &Itemid=91
http://ontf.ck.ua/catalog/manufacturing ... al_lenses/
http://www.alkor.net/alkorru/Lenses1.html
https://photoprylad.ck.ua/%d0%b2%d0%b8% ... %b2%d0%be/
https://optotl.ru/components/
Я бы пообзванивал бы и email понаписывал бы.
