Здравствуйте.

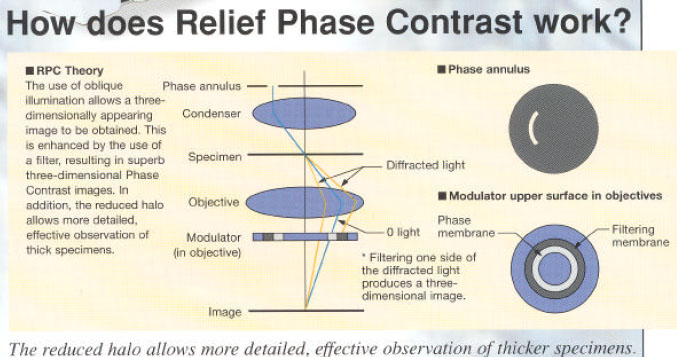

Вот более совершенный фазовый контраст ,который сможет сконструировать себе любой , пытливый человек, желательно имеющий фазовый кондесор.
Можно , я думаю и без него ,вкладывать вместо светофильтра сектор.
Варел контраст ,то же ,что и рельефный ,только есть возможность регулировки движения сектора.

Пишем свои "коменты"

Ссылка на описание ,тест разных способов контраста.




http://www.terra-medica.spb.ru/ld2_2005/egorova.htm
http://www.vision.zeiss.de/c1256b5e0047 ... 6800505d44

http://www.microscopy-uk.org.uk/mag/ind ... phase.html

Сегодня провёл эксперемент с МФА-2 ,в плане рельефного фазового контраста.
Использовал объектив фа 40х и окуляр к10/18, ау 12 на биолам ломо.

Пробовал объектив 40х , на родном делении "40" и на делении "20" ,устройства МФА-2. На Делении "20" можно добиться лучшего результата, получается очень контрастно и рельефно ,на фото видно. Чуть добавил контраст.
Привел для примера фото просто фазового контраста, проходящий свет .

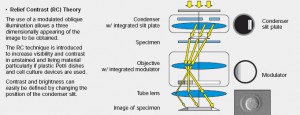

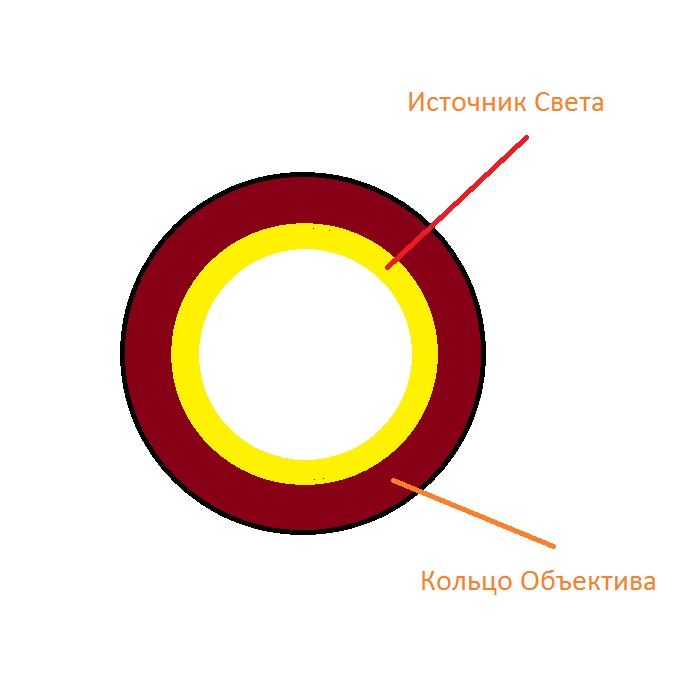

Привёл примерную схему освещения, при таком контрасте, сфотографировать через микроскоп мир-4 не получилось, засвечивается.

Центральная часть фотографии и метод освещения.

Это засохшая вода, из под цветка ,видимо бактерии.

Фотки контрастные, красивые. А живых бактерий в раздавленной капле не смотрели?

_________________
Биолам Р11 с АПО и УФ объективами с СТ11, КФ-1 и КФ-4, Гамма 3D, АУ-26, Laboval 4 с Phv ахроматами, Peraval interphako, MB30 с ДИК и ФК KFZ (частично KFA и KFS), Биомед с набором ПЛАН ФК, Jenamed 2 с ФК

Мне тоже понравились
Будут живые ,под покровным стеклом ,сфотографирую.

Рельефный контраст применяют в ЭКО при методе ИКСИ. Чаще всего на 20х и на 40х.

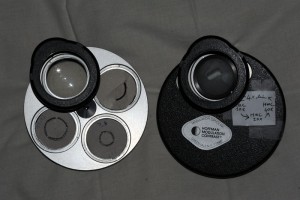

При этом объектив и вставка вставляются в инвертированный микроскоп, например, Olympus CKX41 (снят с производства, заменен CKX53), Olympus IX53/73/83.
Его еще называют plasDIC и "DIC для бедных". Его отличием от ДИК является то, что он позволяет работу с пластиковой посудой, в отличие от DIC, где тот пластик деполяризует свет и делает невозможным наблюдение.
Ставить его в прямой микроскоп бессмысленно. Лучше пользоваться либо фазовым контрастом либо ДИК.
