Установка зеркального фотоаппарата Canon EOS 650D на тринокулярный микроскоп ЛОМО Микмед-6 вар. 74. Любую камеру необходимо устанавливать парфокально окулярам, т.е. чтобы изображение объекта наблюдения было резким одновременно и в окулярах, и на камере. Поэтому перед установкой камеры добиваемся резкого изображения объекта в окулярах.

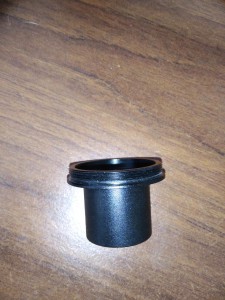

Прямая проекция. Внутренний диаметр видеотубуса тринокуляра равен 30 мм (как и окулярных тубусов). В видеотубус устанавливается переходник d30 mm - M42. Видеотубус снабжен тремя винтиками под внутренний шестигранник 1,5 мм, с помощью которых можно закрепить переходник.

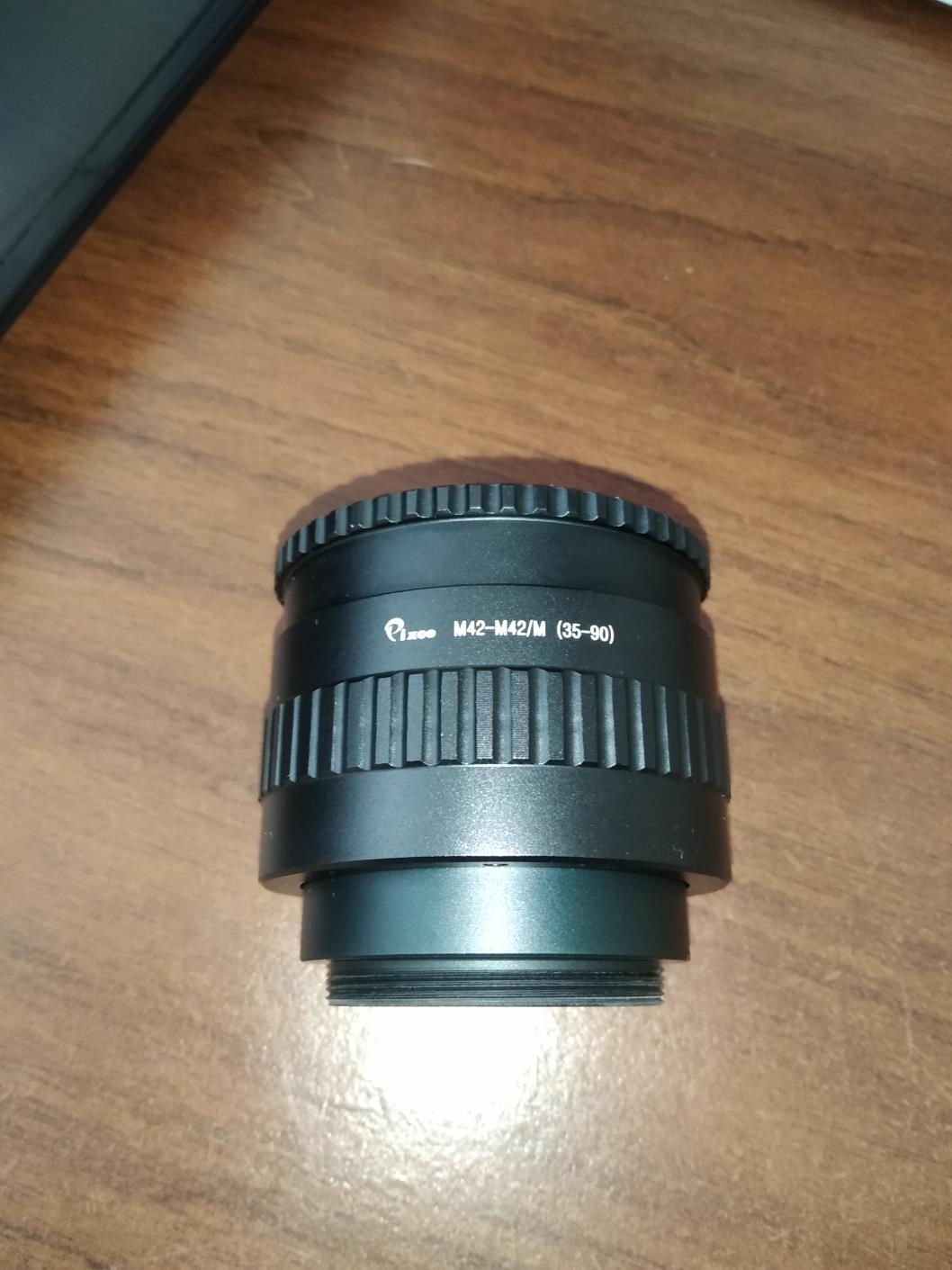

На переходник накручавается геликоид M42. При парфокальной установке в связке с конкретными переходниками длина геликоида составила 52 мм.

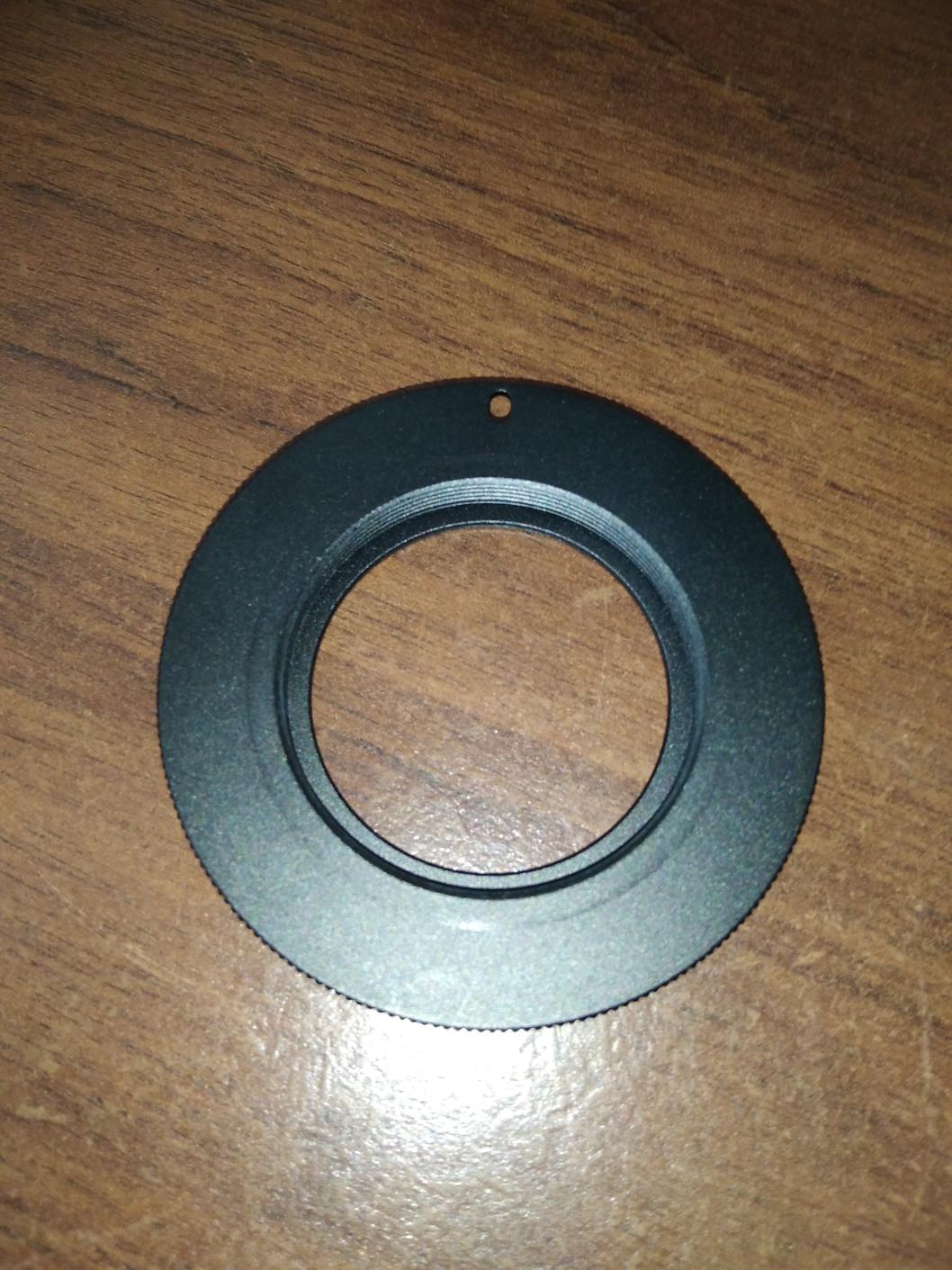

На геликоид накручивается переходник с резьбы M42 на байонет фотоаппарата.

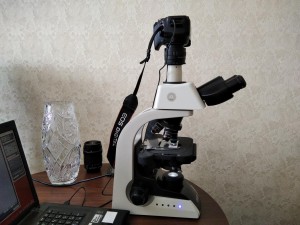

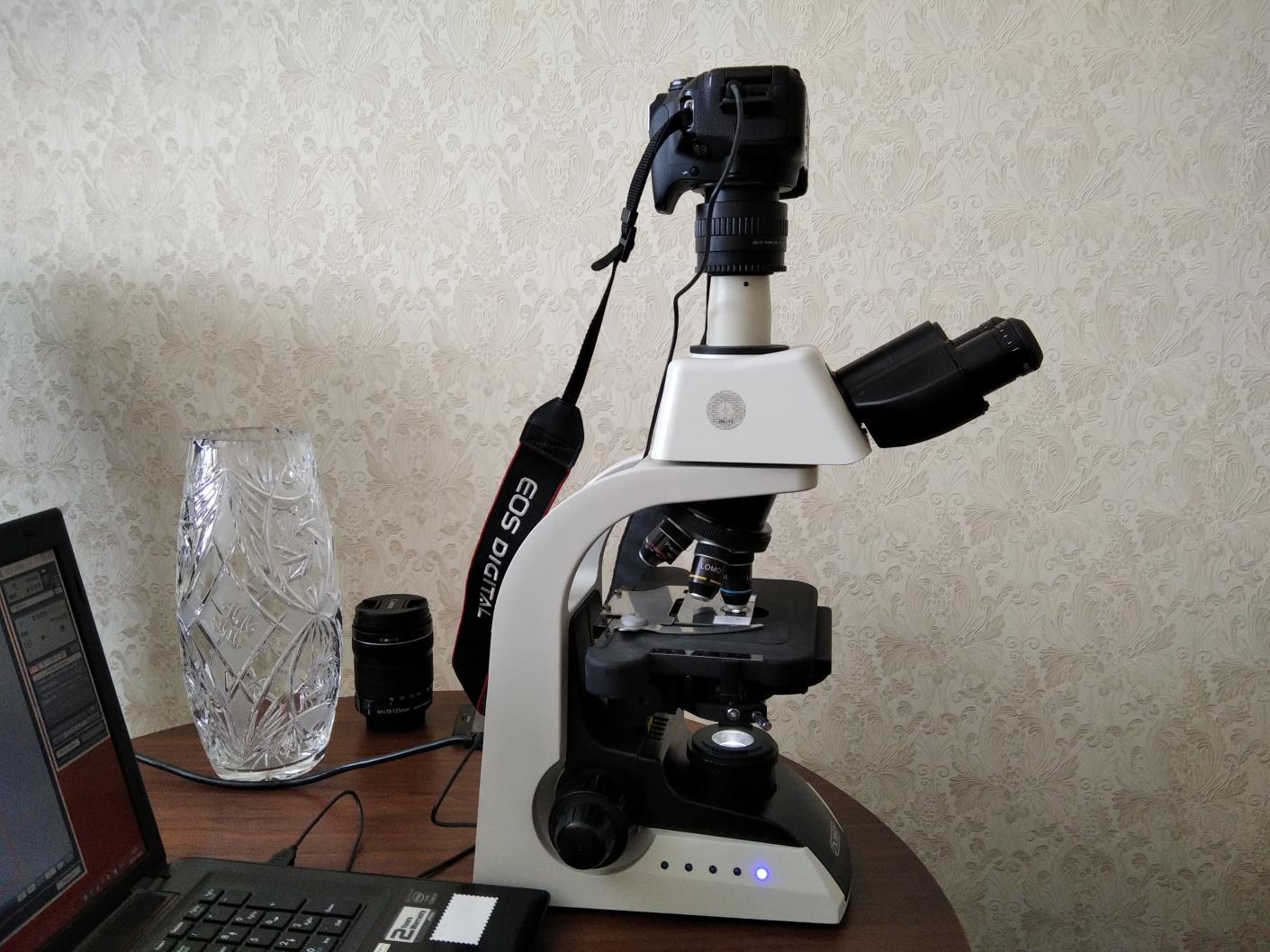

Общий вид микроскопа с установленным фотоаппаратом.
Пример снимка. Объектив LOMO Plan 40x/0,65.

_________________
Микмед-6 вар. 74., Микмед-2 вар. 11.

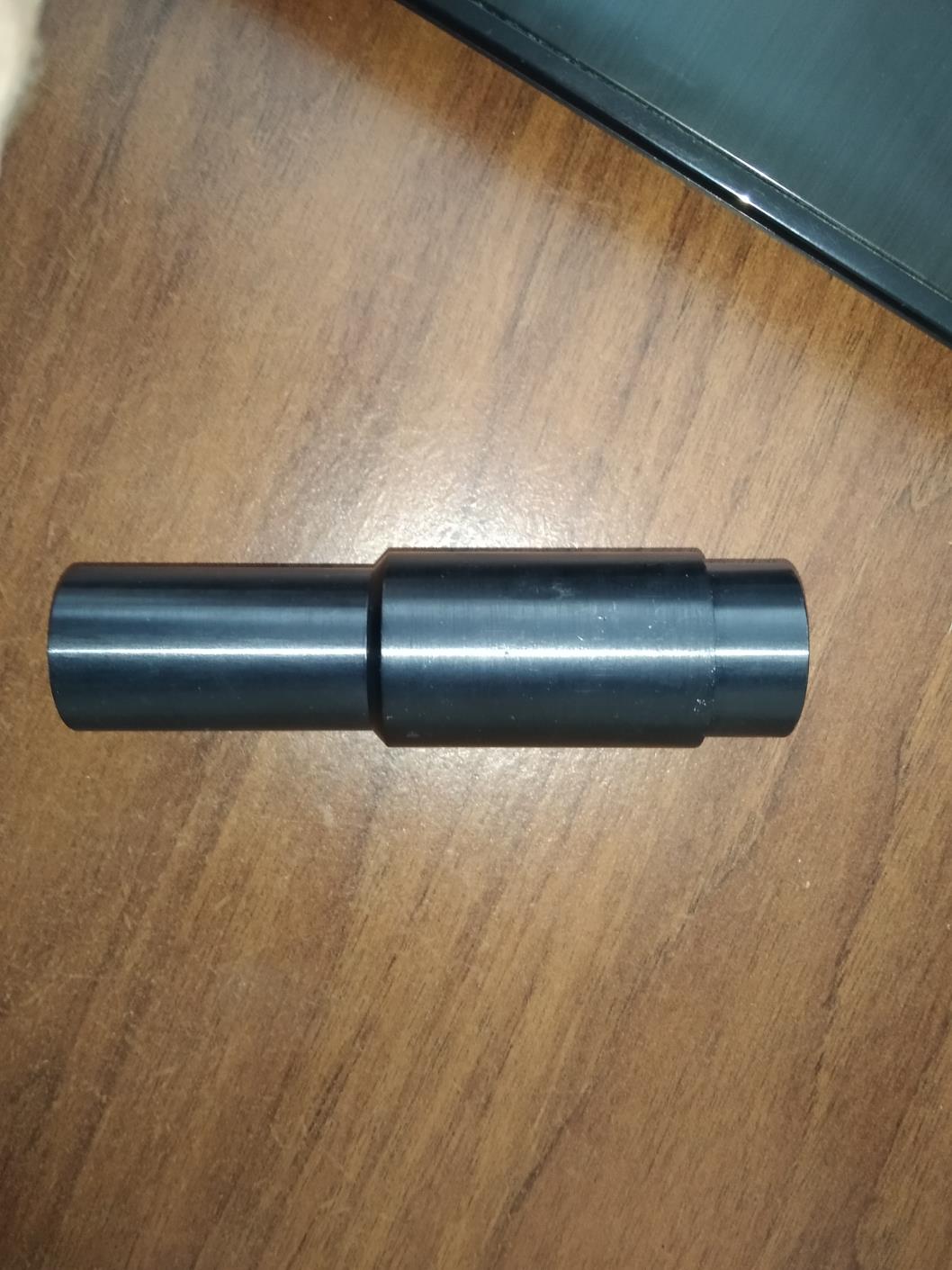

С оптическим адаптером 2х. В видеотубус устанавливается удлинитель 105 мм. Внешний диаметр его нижней части - 30 мм. Внутренний диаметр его верхней части - 23 мм (и по всей длине). Видеотубус снабжен тремя винтиками под внутренний шестигранник 1,5 мм, с помощью которых можно закрепить удлинитель.

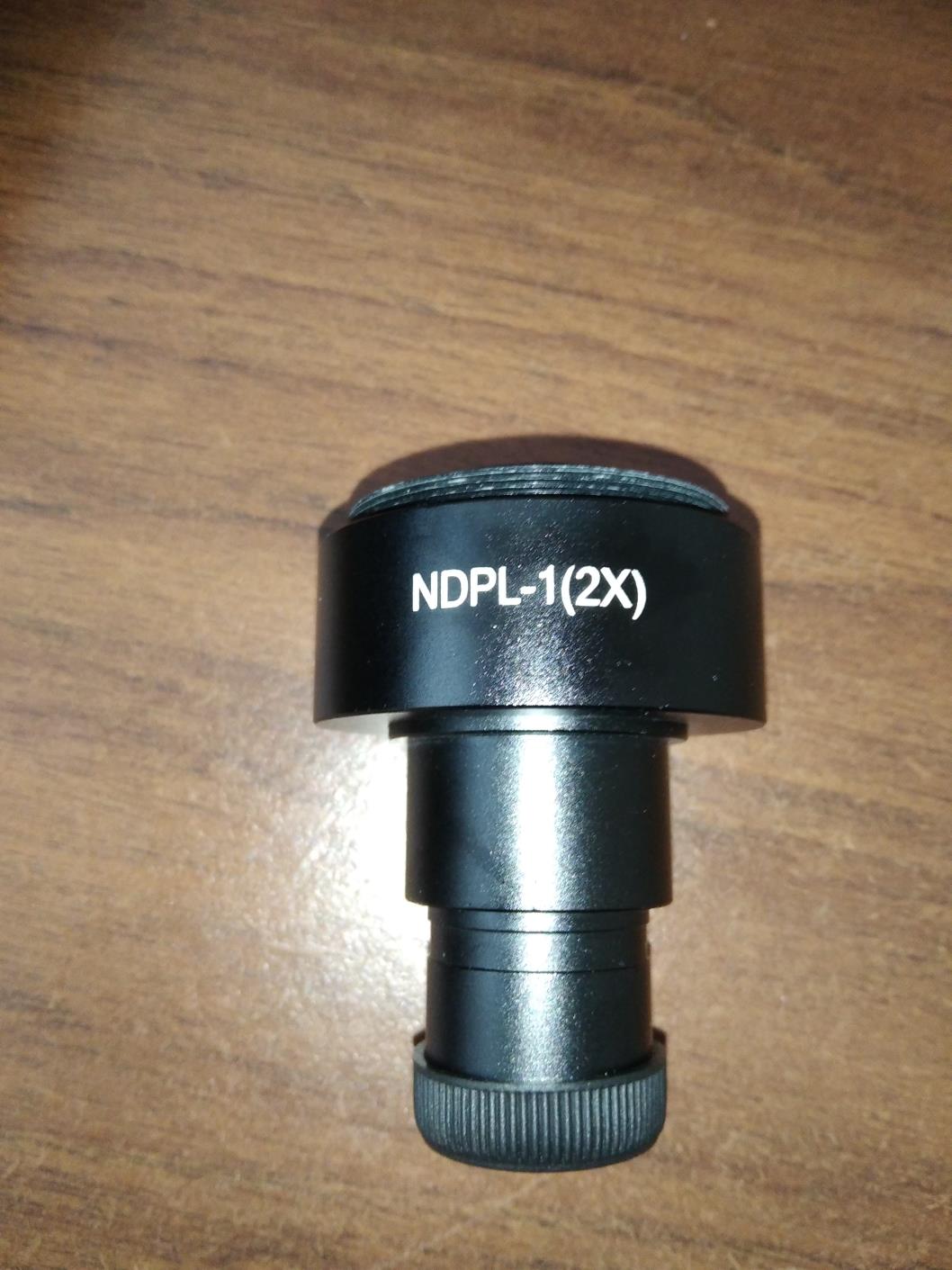

В удлинитель устанавливается оптический адаптер NDPL-1(2X), имеющий двухкратное увеличение. Адаптер можно закрепить с момощью винта в верхней части удлинителя.

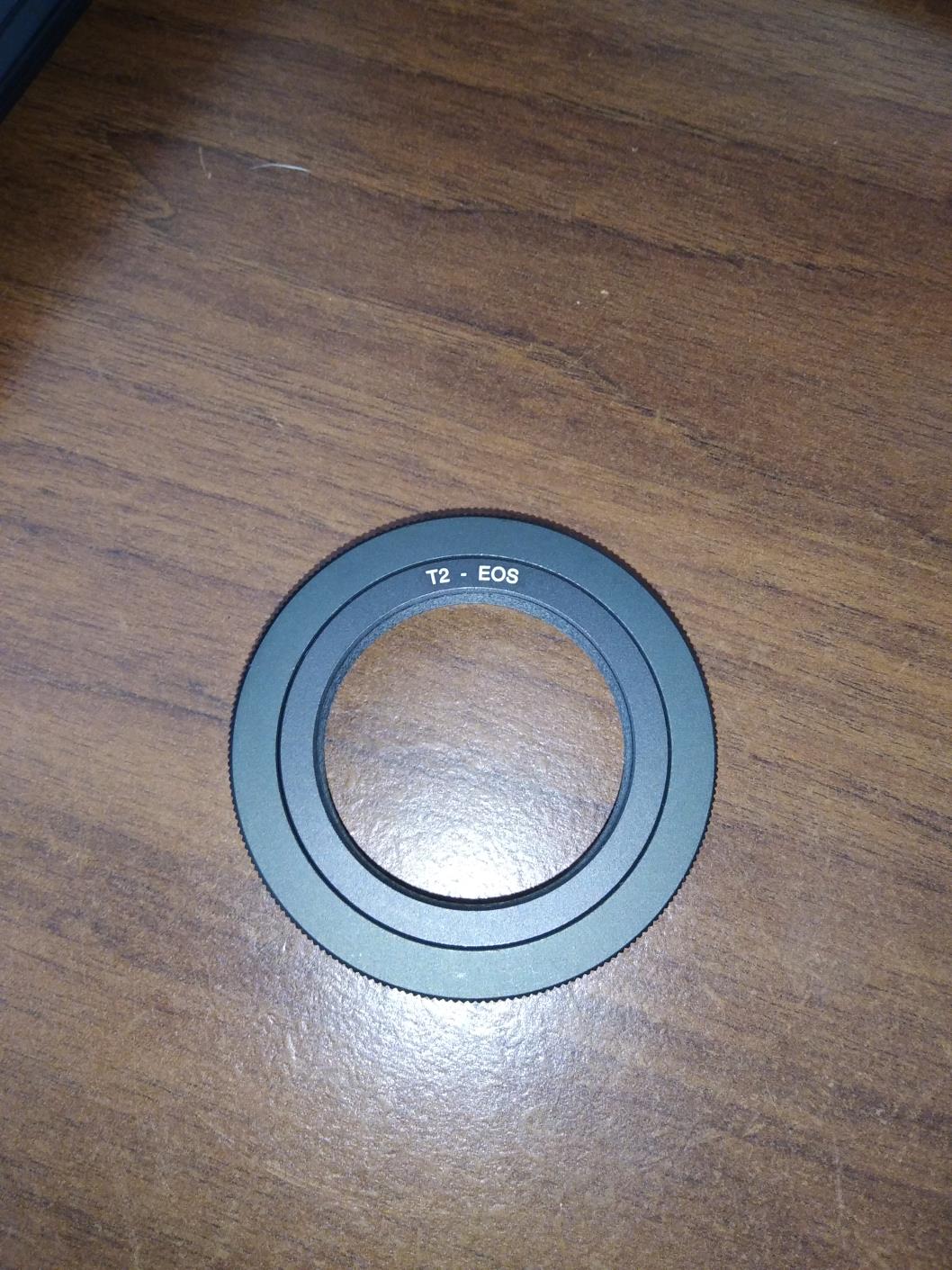

На адаптер накручивается переходник с резьбы T2 на байонет фотоаппарата.

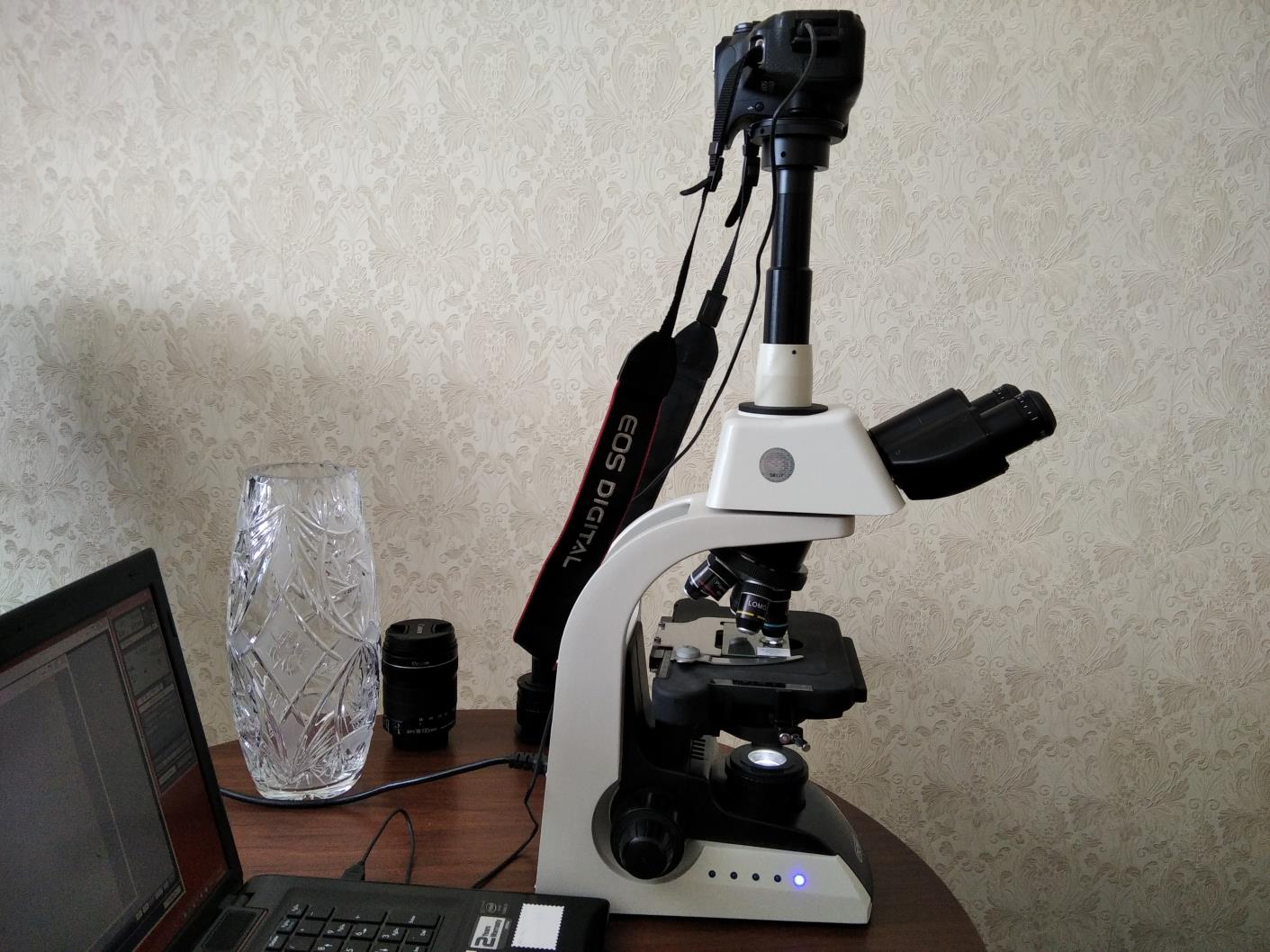

Общий вид микроскопа с установленным фотоаппаратом.
Пример снимка. Объектив LOMO Plan 40x/0,65.

_________________
Микмед-6 вар. 74., Микмед-2 вар. 11.

Не знал,что окуляры с посадкой 30мм.

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз, МБИ-3 ,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

Красиво..))) Хотел полюбопытствовать - а удлинитель от чего?

Да, окуляры на 30 мм. У него же родные десятки с полем 22 (не поместились бы в стантарт посадки 23 мм).

Удлинитель от него, с ЛОМО.

_________________
Микмед-6 вар. 74., Микмед-2 вар. 11.

У китайцев есть 10/22 в стандарте 23 мм, я недавно купил такие. Работают не со всеми бинокулярами нормально, но в целом, заметно шире 20 мм. Условно можно назвать 21,5.
Собственно, это окуляры 25 мм поля, просто трубка стоит на 23.

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

1. Я так и написал - не поместились бы.
2. Это разводняк от китайцев для безграмотных. Нормальные производители такой ерундой не занимаются.

_________________
Микмед-6 вар. 74., Микмед-2 вар. 11.

Какое фокусное расстояние у его ТЛ?
И для чего резиновое кольцо вокруг фотовыхода?

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
МБИ-3 (АУ-12 ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

ТС с 2022 года не появляется... Про фокусное я находил информацию, что 200 мм, как у Никонов. Про резиновое кольцо не знаю, но оно накрепко приклеено к основанию на обоих моих Микмедах-6 - отдирать не хочется...

_________________
Микмед-6 вар. 74СТ, объективы LOMO Plan 4x/0,10; 10x/0,25; 20x/0,40; 40x/0,65; 100x/1,25 МИ

Спасибо. По моим прикидкам тоже что то около того выходит, явно не 160 и не 250мм. Мне ответ не обязательно от ТС нужен, для этого форум и существует. Кто знает, подскажет

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
МБИ-3 (АУ-12 ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Однажды я установил камеру на объектив Zeiss и обнаружил, что резиновое кольцо помогает ограничить попадание вторичного света на сенсор — маленькая деталь, которая меняет всю контрастность изображения! Что касается TL, если вы используете бесконечную систему, фокусное расстояние TL по умолчанию обычно составляет 160 мм или 200 мм в зависимости от производителя, использование неправильного фокусного расстояния приведет к потере оптической калибровки. Лично я рекомендую внимательно проверять оригинальные спецификации TL производителя перед тем, как комбинировать любые другие модули.

Кто нибудь знает как его обзывают на Озоне или ВБ. Никак найти не могу.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
МБИ-3 (АУ-12 ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Этот, к сожалению, не подойдёт - он шире, чем тубус (30мм). Я брал на алиэкспрессе в этом магазине, но у них вариант с M42-30mm закончился.

PS. Вот, нашёл ещё магазин, где есть на 30мм

_________________
Микмед-6 вар. 74СТ, объективы LOMO Plan 4x/0,10; 10x/0,25; 20x/0,40; 40x/0,65; 100x/1,25 МИ

Ещё вот такой есть -
https://www.ozon.ru/product/standartnyy-adapter-obektiva-s-krepleniem-c-23-2-mm-30-mm-dlya-perehodnogo-koltsa-1912758510/?at=MZtvBrM5KHX5LlzGiD2MJD3tV0z1lNSwEvmLohnBwR8
