Расскажите как?

http://alhajoth.livejournal.com/53811.html?page=1
Актуально только до того момента, где достается совершенно иной узел.
А дальше вас там просто колесо с резьбовой втулкой, которое толкает штырек, который поднимает штатив на +-2мм. Примитивная конструкция, бояться не стоит. 3 года назад разбирал точно такой же, что внутри - помню, недавно такой же с диском помогал разбирать. Тоже микрофокус не работал.
viewtopic.php?f=6&t=369&start=495 Тут 2 фото

_________________
МБИ-1 8х0.2 20х0.4 40х0.65 60х0.85 90х1.25

https://www.youtube.com/watch?v=Mm83WjZYAcA
Что с микровинтом? В смысле "не работает"? Не крутится, или крутится, но высота не изменяется?
Микроскоп у Вас нормальный. Всяко лучше китайского хлама.
И ещё почитайте вот эту тему: viewtopic.php?f=6&t=1348&start=255

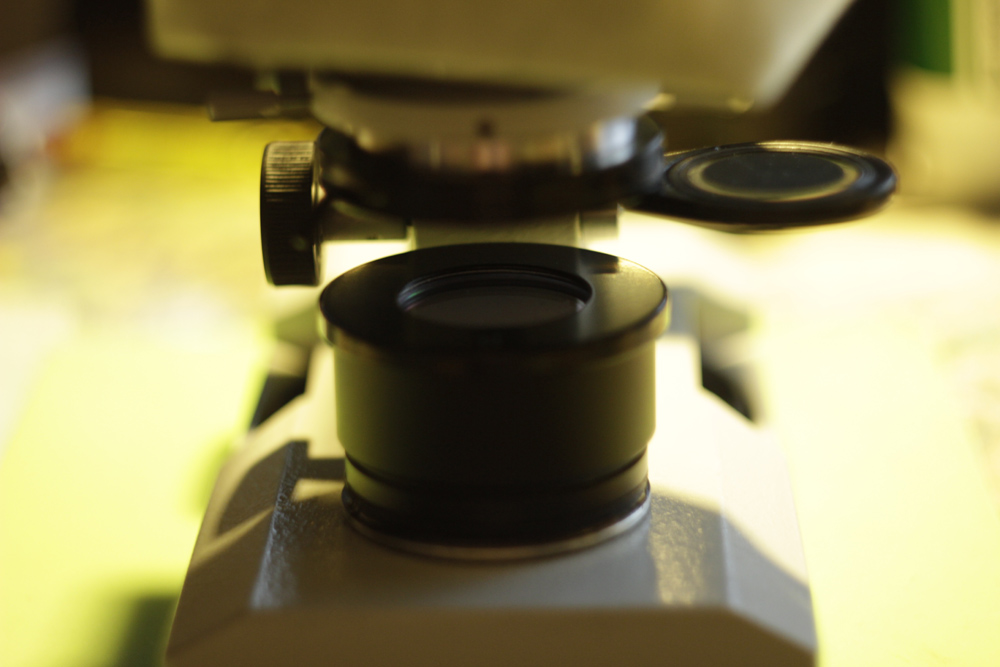

Хорошее критическое освещение можно на нём за три копейки самому сделать.

Диск крутится, но ничего не происходит с резкостью.

Согласен, ломаться там нечему, обычно там масло густеет и не крутится.
Правда могли скрутить резьбу.
Но опять же надо руки иметь и немного инструментов.

Диск крутится, но фокус не работает. Так обычно и бывает. Палочка что ли вкось уходит, не помню уже. Резьбу как скрутить там можно - не представляю.

_________________
МБИ-1 8х0.2 20х0.4 40х0.65 60х0.85 90х1.25

Надо разобрать и починить. Сложного там ничего нет.

Вспомнил что за проблема с ним обычно бывает. Он приклеивается на смазке в крайнем верхнем положении. Деревяшкой постучать и съедет, ну и остатки старой смазки убрать, нанести новую.

_________________
МБИ-1 8х0.2 20х0.4 40х0.65 60х0.85 90х1.25

Спасибо всем, кто откликнулся! Разобрала я сегодня конструкцию, да масло присохло, что-то от нажатья отклеилось. Старую смазку сняла, WD40 промыла, литолом смазала и собрала отбратно. Резьба сохранилась, не сорвана. Штыречек заостренный вставила в точечное углубление, пока закручивала, не знаю где он там в результате остался, но вроде никуда не сместился, но все равно диск крутиться и никакого эффекта. Зато все винты теперь крутятся очень мягко и легко.
Тот маленький штыречек как не ставь - ровно не стоит, может его вертикально какая деталька держать должна? Может длины не хватает, чтобы толкал вверх, но закрутила до упора.

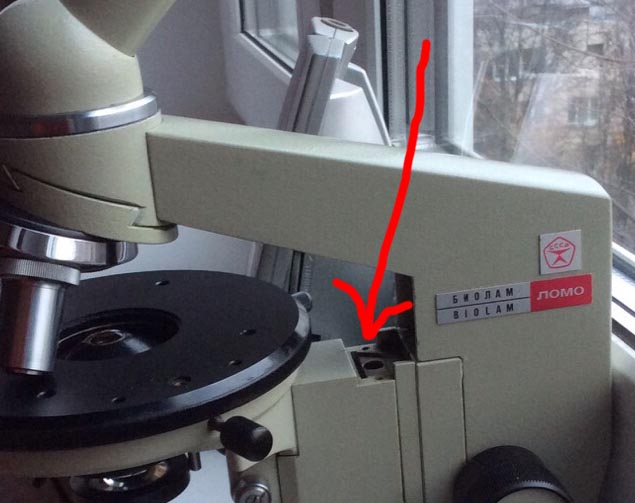

Посмотрел на фото вашего микроскопа - у вас же нет шильдика с названием микроскопа (он крепится на двух винтах под штагой), а под ним должна быть пружина которая противостоит усилию этого штырька и опускает микроскоп вниз. Печаль((( Надо искать.

_________________
Микмед 2-2

Вот тут

_________________
Микмед 2-2

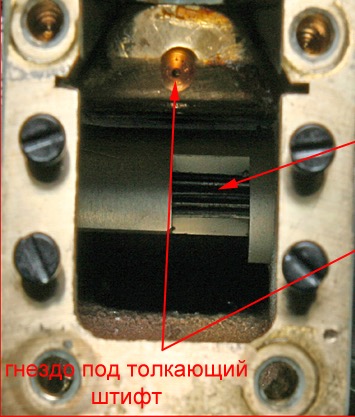

Помимо шильдика вот это должно двигаться. Выбейте деревяшкой вниз и замените там смазку тоже.
Без таблички работать вряд ли будет, но ее и сделать можно, только болтики не знаю какие там нужны.

_________________
МБИ-1 8х0.2 20х0.4 40х0.65 60х0.85 90х1.25

Сейчас села еще раз посмотреть мазок. Обнаружила что в самом крайнем положении где винт упирается вверх этот штырек все-таки толкает конструкцию но движение это едва заметное, с иммерсией разглядела.
А пружинка сверху вставляется, где Вы стрелочку нарисовали или внизу, куда штырек встает? Наверно сверху и шильдиком прикрывается? Значит нужна пластинка и два тонких винта, дырки для них вижу! Там где оранжевым отметили, у меня все хорошо двигается. Пружинка от шариковой ручки мож подойдет...

Точно , я не заметил (глазастый вы ).
Винты вроде трешка (3 мм в диаметре) ,пружина не помню, разбирал когда то , подойдет любая которая войдет в отверстие ,средней жесткости.

Не подойдет от ручки. Она около сантиметра длиной (чуть меньше, 7 может) и очень жесткая, пальцами сжимать больно. Она сверху под табличкой должна быть.
