Я подумал про упор конденсора.

Всем привет.

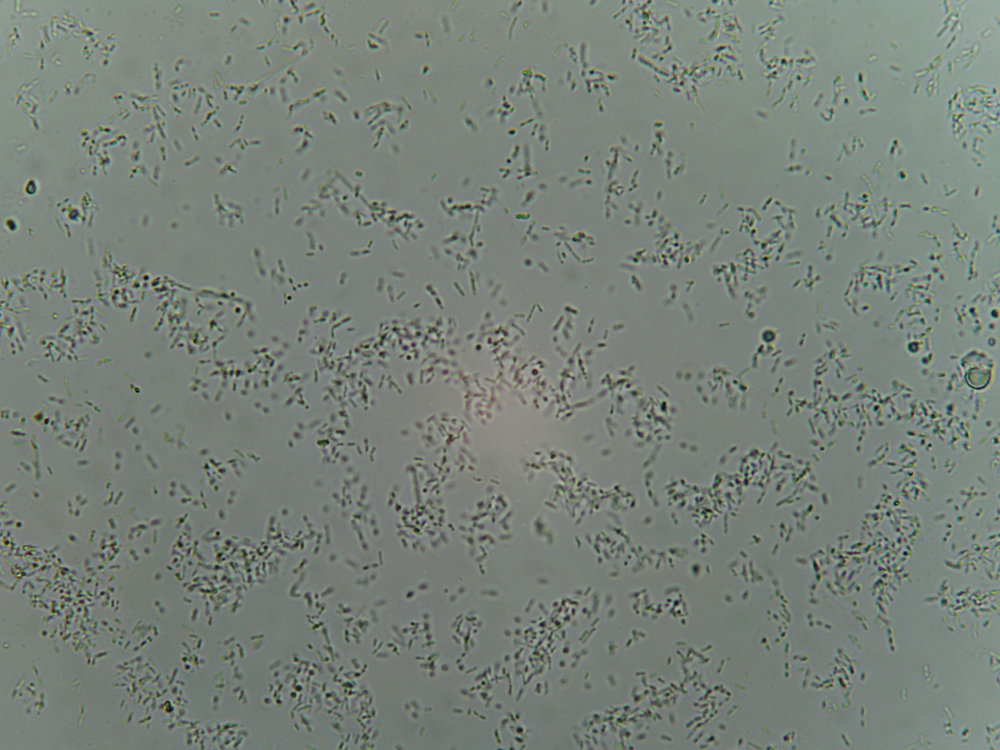

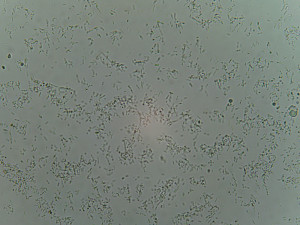

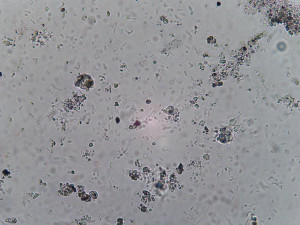

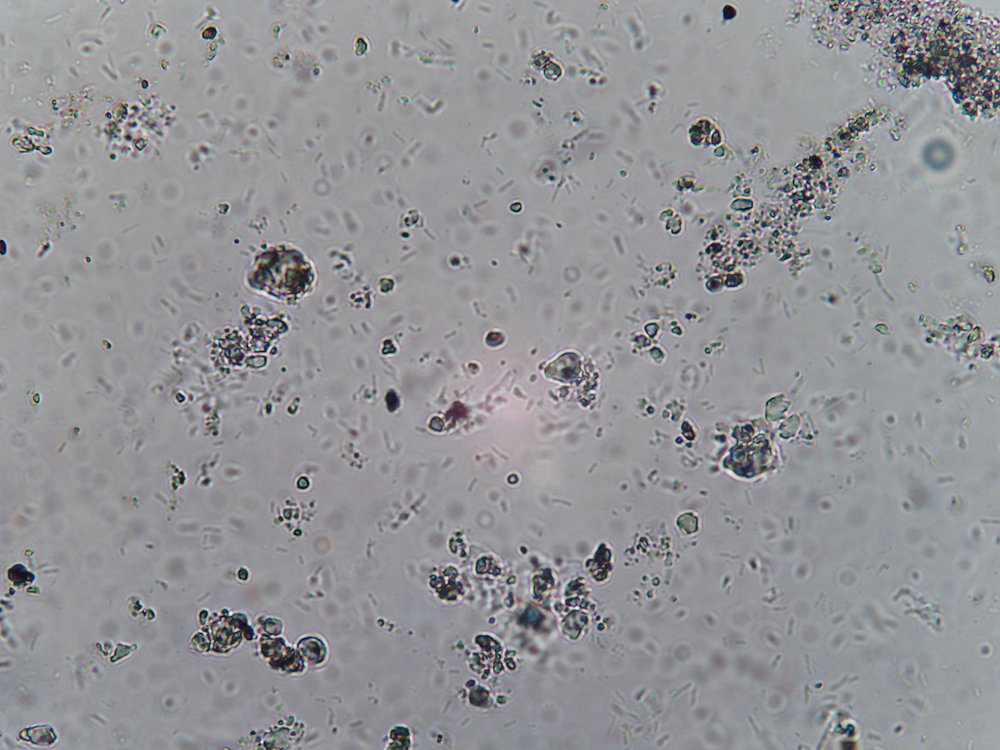

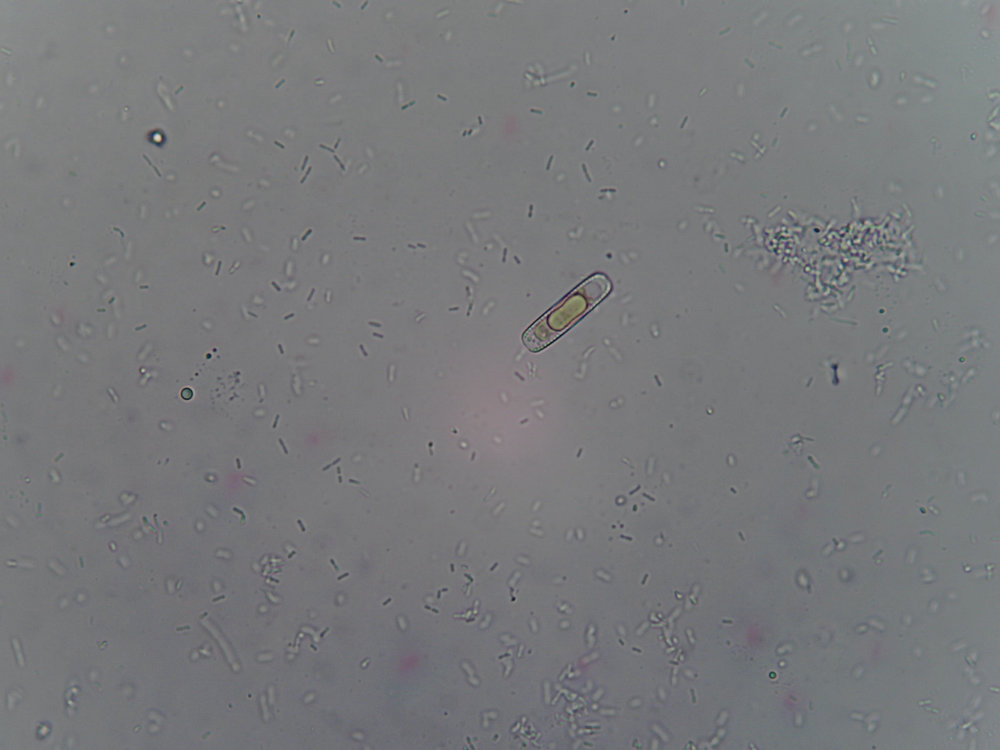

Может кто-нибудь подсказать, что за розоватый засвет в центре поля может быть? Кто-нибудь наблюдал/наблюдает такое же? В чём может быть причина и как избавиться?

Пробовал открывать/закрывать полевую и апертурную диафрагмы - не помогает особо. Только если совсем закрыть или опустить конденсор до упора вниз, но тогда и поле темнеет так, что работать не получится.
Не особо прямо мешает, но в центре поля довольно сильно падает контраст и разрешение, а должно быть наоборот.
Сильнее всего заметен с объективом 40 крат при наблюдении на экране с камеры - визуально не так сильно заметно. Я предполагаю что было неверно настроено освещение, хотя вроде и делаю всё по инструкции.
У Биолама нечто подобное наблюдал однажды тоже (на экране с камеры), если использовать LED-подсветку.

Замена объектива также ничего не дала, причина явно не в объективах, а осветителе.

_________________
ЛОМО "ЕС Бимам" Р13-1(Микмед-2)+ штат. ахро, переходник на Микмед-1.
ЛОМО "Микмед-1" в.6 (Биолам/Zenith R27), к-т АПО + ахро ОИ-13, ОИ-14, ОИ-35, КФ-4.
ЛОМО "Аналит" (память детства)
Hayear HY-800B USB camera+0,5x adapter

Чернение плохое. Покупаете ту самую краску которая чернее чёрного и закрашиваете весь оптический тракт. Так же хорошо справляется бархатная бумага

Владимир, а как у Вас установлена камера?

_________________
Микмед-6 вар. 74СТ, объективы LOMO Plan 4x/0,10; 10x/0,25; 20x/0,40; 40x/0,65; 100x/1,25 МИ
Nikon E200MV, объективы CFI60 - Plan Achro 4x/0,13; 10x/0,25; Plan Achro DL 10x/0,25 PH1; 20x/0,40 PH1; E Plan Achromat 40x/0,65; 100x/1,25 Oil

Пробегала подобная мысль и вы её подтвердили. Спасибо.


За неимением тринокуляра, вставляю в тубус бинокуляра вместо одного окуляра. На камеру навинчен адаптер с уменьшением 0,5х. Но как писал выше, данный засвет в центре (только не розовый, а просто желтоватый или белый) виден и без камеры. А раз он не розовый, то предполагаю, что таковым он становится из-за стекла матрицы камеры. Думал что проблема с камерой или мусор на матрице (стекле), но нет - там всё чисто.
Пробовал ставить камеру при снятом бинокуляре, напрямую - вроде засвет исчезает, но точно не могу сказать, т.к. камера толком не держится при такой установке.

Думаю попробовать поставить вертикальный монокуляр с Биолама и посмотреть что получится.

_________________
ЛОМО "ЕС Бимам" Р13-1(Микмед-2)+ штат. ахро, переходник на Микмед-1.
ЛОМО "Микмед-1" в.6 (Биолам/Zenith R27), к-т АПО + ахро ОИ-13, ОИ-14, ОИ-35, КФ-4.
ЛОМО "Аналит" (память детства)
Hayear HY-800B USB camera+0,5x adapter

Владимир, попробуйте закрыть второй окуляр непрозрачным колпачком - если засвет исчезнет, то это от внешнего источника света через второй окуляр. У меня была аналогичная история - светлое пятно в центре, которое то появлялось, то исчезало. Долго думал, что это, пока случайно не прикрыл свет от потолочного светильника головой...

_________________
Микмед-6 вар. 74СТ, объективы LOMO Plan 4x/0,10; 10x/0,25; 20x/0,40; 40x/0,65; 100x/1,25 МИ
Nikon E200MV, объективы CFI60 - Plan Achro 4x/0,13; 10x/0,25; Plan Achro DL 10x/0,25 PH1; 20x/0,40 PH1; E Plan Achromat 40x/0,65; 100x/1,25 Oil

Флокирование вдоль стенок, если оно сделано не каким-то упер-пупер черным материалом из углеродных нанотрубок, зачастую нужного эффекта не дает. А вот поперечные кольцевое отсекатели дают. Эксперименты с тубусами для длиннофокусных макриков показали, что разница между двумя методами порой бывает колоссальной: отсекатели способны превратить просто отстойный по контрасту объектив (конечно, не любой) в конфету, способную потягаться на равных с современными мультипросветлёнными. Сам удивлялся поначалу. В приложении к микроскопии это тоже работает, хотя разрыв и не столь очевиден. В общем не ленитесь заглядывать тубус без камеры и окуляра, замечать то там ярко отсвечивает (даже если это матовый блеск вроде бы черной поверхности) и установить поперечную перегородку с отверстием, так чтобы она закрывал обзор этого участка, но не более. И так целый ряд по всей длине тубуса.

Тоже пробовал - практически сразу как столкнулся этим световым недоразумением.

Ино, благодарю за интересное решение. Вот бы подробнее немного об этом. Я полагаю эти вставки, отсекатели - нечто вроде фиксированных диафрагм? Типа как у МИР-4 или у USB-камер на выходе (отвинчивается за ненадобностью)?
Так то я постоянно смотрю в тубус, когда занимаюсь настройкой света с ОИ-35 или штатным осветителем у Бимама перед очередным "исследованием/наблюдением/записью на два часа". Только вот думаю, не создаст ли такое улучшение с помощью отсекателей проблему с виньетированием для объективов разной силы? Ведь размер видимого поля то у них всех разный - там где будет хорошо для одного, скорее всего будет плохо для другого. Тем более частично свет перекрывается апертурной и полевой диафрагмами. Или я ошибаюсь и не совсем понимаю суть данного решения?

_________________
ЛОМО "ЕС Бимам" Р13-1(Микмед-2)+ штат. ахро, переходник на Микмед-1.
ЛОМО "Микмед-1" в.6 (Биолам/Zenith R27), к-т АПО + ахро ОИ-13, ОИ-14, ОИ-35, КФ-4.
ЛОМО "Аналит" (память детства)
Hayear HY-800B USB camera+0,5x adapter

Не понимаю куда вы собрались ставить эти диафрагмы, там где есть для них место они поле зарежут. Musou black за 3к на али продаётся, если дорого тогда чёрная бархатная бумага или флок на самоклеющейся основе

Это не диафрагмы, и ничего они не режут, кроме паразитных пучков. Но для этого их, конечно же, надо расставлять не как попало и размер строго контролировать. Не я это придумал. Так делают все, кто работает форматными объективами на ФФ и, тем паче, кропе. Ну, кроме тех недалеких, которые оставляют все, как есть, а потом выкручивают контраст в фотожопе до предела, а все неустранимые эффекты обозначают дурацким словом "винтаж". И эти отсекатели работают на ура. Если микроскопный фототубус сделан из конец М42 то там полно запаса по диаметру, особенно для полуторокропа. Вот тем, кто пользуется узенькими тубусами тринокулярнов, да на полном кадре, сложнее - богатые должны платить трижды: и за тринокуляр, из полнокадровый фотик (чтобы потом, в довершение к прочим страданиям судорожно искать хорошо кроющие его сенсор объективы ), и за это ваше порождение буржуйской черной магии А нормальным людям и черная картонка сгодится (хотя я предпочитаю пористые синтетические материалы типа ЭВА, просто потому что они хорошо держатся без клея). И результат после грамотного использования по контрасту не хуже, чем современные линзы с многослойным просветлением. Причем почти неважно, насколько был контрастен объектив до модификации тубуса, лишь бы только его оптические поверхности были в полной сохранности и внутри все зачернено по максимуму. В 99% засветки, из-за которой народ жалуется на низкий контраст объективов среднего формата, в том числе фотоувеличительных, вызвано именно тем, что происходит межу объективом и матрицей. Расставляем отсекатели под визуальным контролем (тупо смотрим сзади в трубу на свет, и добиваемся глубокой черноты всего, кроме выходного зрачка объектива) - и тут же происходит чудо прозрения

VladimirQ снимает через окулярную трубку, там нет места для этих отсекателей, разве что и без того мелкое поле 23.2мм зарезать на пару мм

И ты предлагаешь окрасить тубус изнутри этой черной хренью за 3 тысячи, чтобы окуляр более вообще не вошел? Уж лучше тубус изнутри тупо коптить свечкой перед каждым присоединением фотика, и протирать тряпочкой перед возвращением окуляра. Но вообще подвеска БЗК и тем паче ЗК (я не читал, что там за фотик) на окулярный тубус - изврат редкостный. Тут есть два выхода: или вставить окуляр на место и снимать смартфоном через него, или же делать нормальный фототубус.

Это не хрень, а хорошая, по-настоящему черная краска, которая по эффективности как бархатная бумага и флок. Зазор между окуляром и трубкой может быть разным, от почты нулевого как у нормальных голов от Никона и Лейтз, так и огромным как у некоторых третьесортных производителей

Красить можно не окулярную трубку, а тот переходник который в нее вставляется. А вообще покупка какой нибудь мфн-10 будет более удобным решением

И краска, и бархат и "отсекатели" реально эффективные вещи: кучу проблем с картинкой устраняют. Крайне рекомендую всё это попробовать!
