Добрый день. Есть Биолам Р-12, с хранения, не пользованный, 1989 г. выпуска.
Такой вопрос: как можно проверить работу винта тонкой настройки (диск в основании микроскопа)?
Когда кручу по часовой стрелке, в определенный момент слышен щелчок диска о какой то ограничитель. Когда кручу против часовой -- до определенного положения поворот лёгкий, потом диск идёт очень туго. И на каком объекте лучше проверить работу тонкой настройки?

В вашем случае необходима замена смазки в направляющих тонкой фокусировки. Движение микровинта лёгкое ровно до тех пор, пока толкатель не достигнет основания направляющей. Щелчок слышен, вероятно, по той причине, что неправильно отрегулирован ограничитель нижнего упора микровинта. Смазку самого микровинта менять не следует, т.к. там применяется специальная смазка.

_________________
Микмед-2, Бимам, Биолам

Спасибо. Но наверное сам он отважусь что-либо отвинчивать (( тем более в интернете не нашел изображений внутренностей для микроскопа моей конфигурации -- есть только случай, где тонкая настройка -- винт, а не диск

С диском намного проще. Снизу алюминиевая пластина.
Откручиваете и снимаете ее.
Под ней диск, он просто выкручивается.
В ось диска с резьбой вложен (болтается там как некая субстанция в проруби) стержень.
Этот стержень упирается в балку с ласточкиным хвостом тонкой фокусировки.
Сверху под крышечкой пружинка давит эту балку на стержень.
Тут даже ничего не надо юстировать, разбирается и собирается просто как АК.
Не помню только куда выдвигается балка вверх после откручивания крышки или вниз после откручивания основания (ну это разберетесь по ходу), но это тоже не влияет на сложность разборки-сборки.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Самое главное, не могу понять, работает ли микронастройка или нет. Когда диск легко вращается, вроде бы никакого изменения изображения нет. Когда туго против часовой--изображение ухудшилось и пропало. Тут же кручу в обратную -- все, ничего не появляется, нет изображения. Подстрою макронастройкой. Есть изображение. Проделываю вышеизложенную операцию с микровинтом -- результат тот же.

Вам уже ответили, надо менять смазку. У вас туго идет ласточкин хвост и пружина не осиляет его удавить вниз на стержень.
Когда крутится легко стержень отходит от ласточкина хвоста и он висит над стержнем, а когда идет туго вы продавливаете загустевшую смазку.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Одной рукой придерживаете основание,другой тяните микро за "шею". Если с направляющими всё нормально,практически без усилий вы почувствуете подвижку вверх миллиметра на три. Затем микро должен сразу со стуком вернуться в исходное положение . Проверить микроход без оптики можно глядя на шильдик с номером микро.при работе микрохода,две вертикальные пластинки,стоящие в вырезе шильдика,должны двигаться вверх-вниз на пару мм.,при вращении диска оборотов 5-10,это должно быть хорошо заметно.

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз, МБИ-3 ,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

Про пластинки на вырезе шильдька не понял -- где они(
Попробовал вращать диск в обе стороны. В общем, дошел до одного и до другого упоров.
Мне почему то казалось, что этих упоров быть не должно и диск может совершать бесконечное количество оборотов! Или все же повороты диска чем то технически ограничены???

Диск это по сути "головка болта", когда закручиваете то до упора ласточкина хвоста вверху, в сторону откручивания в нижней пластине завернут винт диск упирается в него.
Разберите и все поймете, там все элементарно.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

1. Откручиваете два болта, которыми прикручена пластинка с заводским номером микроскопа.
2. Убираете эту пластинку.
3. Придерживая микроскоп за прямоугольное основание пробуете аккуратно вытянуть вверх тубусодержатель и полностью снимаете его с микроскопа. Если направляющие тонкой фокусировки заклинило или ход очень тугой, то через щели смачиваете их спиртом, но следите, чтобы спирт не попал в направляющие грубой фокусировки.
4. Тщательно отмываете от старой смазки спиртом или очищенным бензином (не ацетоном) направляющие тонкой фокусировки.
5. Наносите новую смазку.
6. Собираете всё в обратном порядке. Следите, чтобы толкатель (штырёк) был вставлен в микровинт и стоял примерно вертикально. Никакой дополнительной настройки или юстировки не потребуется.

_________________
Микмед-2, Бимам, Биолам

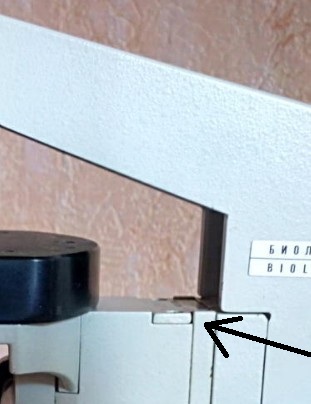

Ход вниз ограничен винтиком,головка которого рядом с трубочкой с мелкой резьбой,если смотреть снизу,где алюминиевая пластина.В старых микро на корпусе были риски,по которым можно было ориентироваться о положении микрохода. На Биоламах их нет ,поэтому ориентируются кто как горазд.Вот эти пластинки,они или должны возвышаться над шильдиком или быть почти вровень с ним. Повторюсь,это для ориентировки

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз, МБИ-3 ,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

Большое спасибо всем за ответы. Но я продолжу задавать дурацкие вопросы: Микроскоп МИКМЕД Р-15 1997 г. выпуска, новый с хранения. Не перемещается грубая настройка! Микровинт-диск вращается, рукоятки справа-слева грубой настройки в неподвижном положении! При распаковке стопорную прокладку убрал. Такое ощущение, что проблема снова в смазке?? Резкие движения не совершаю, боюсь какую-нибудь резьбу сорвать! Аналогичная история с одним из винтов перемещения координатного столика: влево-вправо все двигается, вперед-назад рукоятка не крутится. Может надо какие стопоры открутить?
Извините, если вопросы дурацкие. Но силой боюсь крутить(((

Да, вероятно, смазка застыла. Возможен вариант, что рукоятки грубой фокусировки сильно затянуты, но это навряд ли.

_________________
Микмед-2, Бимам, Биолам

Снимаем пластину как в пункте 10 по ссылке https://alhajoth.livejournal.com/53811.html льем в щели WD-40 после этого должно начать двигаться. Еще можно ослабить ручки макровинта - в рабочем положении, беремся двумя руками и крутим левую от себя правую на себя одновременно. Ориентируемся на ощущения ослабления затяжки. Если помогло смазку под замену.

Диск микровинта выкручивается просто - снизу пластина с 4 мя винтиками, откручиваем их и выкручиваем диск то полного вынимания, не теряем заостренный штифт, который вставлен в диск и поднимает подвижную часть штатива.

В столике засохла смазка на двух"рельсах"-направляющих хода в виде"ласточкина хвоста"
Торцы их видны снизу столика. Крутилкой не надо пытаться сдвинуть стол.Нужна деревяшка,она вставляется между подвижной столешницей столика и шеей микроскопа и как рычагом сдвигаете её.Затем обратно и так несколько раз,пока её ход не станет более-менее лёгким (перед этим капнуть ВД или масла на направляющие).И только затем можно крутить маховичёк. И есть один ньюанс. Внизу слева, со стороны противоположной маховичкам управления,видны два малюсеньких винтика т.е. их шляпки,даже полторы шляпки (одна наполовину прикрыта ) это ограничители хода стола вперёд-назад. Они довольно нежные , меньше 2 мм в диаметре,поэтому нельзя с разгона ударять об них подвижную часть стола
