Вот его я бы побоялся здесь использовать, если честно. Посолиднее ничего нет? Или знакомых чтоб одолжить? Просто совсем уж простейший приборчик без толковой изоляции, и я не помню его входного сопротивления, но подозреваю что оно низкое.

Если надо мерить что-то больше 300-400 В, использовать напрямую обычный мультиметр категорически не рекомендуется. Еще с советского времени для измерения анодного напряжения кинескопов (а там порядка 25 кВ) использовали обычный тестер, но с применением высоковольтного делителя типа ДНВ. У него хорошая изоляция, высокое входное сопротивление и коэффициент деления 1:1000. На жаргоне он именовался зонтиком, за внешнюю схожесть. На авито в пределах 3 тыс. можно купить. Или попросить попользоваться у ремонтников со стажем, если есть таковые знакомые.

так, ясно,тогда лучше куплю нормальный тестер, но уже в след месяце. Спасибо за рекомендации!

_________________
Leitz Laborlux S
Leitz Dialux
Leitz Labovert
3D-vibrating microtome
Leica SM2000R
3D Gamma
Eppendorf 5171+5179
ФМЭЛ-1А

Очень правильное решение!

И не забывайте про входное сопротивление. Для таких источников, типовое 10МОм входного сопротивления вольтметра, может быть мало. У 800тых вообще 1МОм

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

В планах купить такое!

https://www.megeon-pribor.ru/katalog/mu ... geon-12040

_________________
Leitz Laborlux S
Leitz Dialux
Leitz Labovert
3D-vibrating microtome
Leica SM2000R
3D Gamma
Eppendorf 5171+5179
ФМЭЛ-1А

Я бы взял мультиметр типа DT9205 с входным сопротивлением 10МОм, и в цепь плюсового щупа включил бы резистор 90МОм или 990МОм получился бы делитель 1/10 и 1/100 соответственно. И после измерения просто умножал бы показания прибора на 10 и 100 соответственно.
Это простое решение позволит производить замеры не нагружая источник питания (входное сопротивление прибора составят в таком варианте 100 и 1000 МОм соответственно), и получать достаточно высокую точность измерения.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Спасибо! Но резисторы еще добавлять это мне сложно Я предпочитаю готовые решения скажем так

_________________
Leitz Laborlux S
Leitz Dialux
Leitz Labovert
3D-vibrating microtome
Leica SM2000R
3D Gamma
Eppendorf 5171+5179
ФМЭЛ-1А

А чего его добавлять то... провод разрезать, в разрыв включить резистор, можно даже на скрутку, и изолентой замотать....
Ну то что вы выбрали я бы не назвал хорошим решением... Голимый китайский ширпотреб на который наклеили наклейку с кириллицей и продают в 2-3 раза дороже.
DTшки тоже как бы ширпотреб, но там настолько удачное решение что за примерно 50лет выпуска ICL7106/7 они практически не изменились, и даже китайцам на них нет смысла экономить в ущерб качеству.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

а резистор между щупом и входным контактом ставить?

_________________
Leitz Laborlux S
Leitz Dialux
Leitz Labovert
3D-vibrating microtome
Leica SM2000R
3D Gamma
Eppendorf 5171+5179
ФМЭЛ-1А

да последовательно в цепь щупа. можно между щупом и мультиметром, можно в разрыв провода, можно между щупом и точкой где измеряется напряжение. Как удобнее так и ставить.

Причем можно даже иного сопротивления например не 90МОм а 100МОм, но в таком случае коэффициент деления будет не 10 а 11, что не очень удобно.

Если использовать мультиметр DT-830 серии с входным сопротивлением 1МОм, то резисторы надо использовать 99МОм и 999МОм, и коэффициенты делений составят 1/100 и 1/1000 соответственно.

Большое входное сопротивление (считается допустимым не менее чем в 10 раз больше чем сопротивление цепи в которой производится измерение) нужно чтобы мультиметр не оказывал влияние на цепь в которой проводится измерение и не перегружал источник питания, а в высоковольтных цепях и 10МОм не самое высокое сопротивление нагрузки.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

чтож, тогда так и сделаю)

_________________
Leitz Laborlux S
Leitz Dialux
Leitz Labovert
3D-vibrating microtome
Leica SM2000R
3D Gamma
Eppendorf 5171+5179
ФМЭЛ-1А

Кстати специализированные высоковольтные щупы/делители для многих измерительных приборов(вольтметры, осциллографы) сделаны точно также, только резисторы стоят в корпусе щупа.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

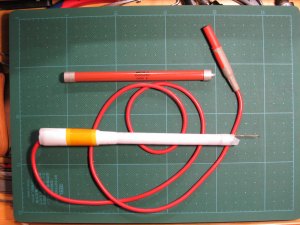

У меня вот такой щупец для высоких напряжений. Коэфф. деления около 11 для мультиметра с Rвх = 10 МОм.

_________________
МББ-1А, МБИ-2, МБИ-3, МБИ-4, МИН-8, МБС-9, МБС-10, ОГМЭ-П3, Микмед-2 вар. 11

Сппсибо всем за советы! Я вот в процессе обсуждения тут услышал про галетные переключатели, и внезапно понял что можно отдельно к ним приобрести ручку. В принципе конструкция этого блока питания проста, я вот думаю вряд ли там сильно будет другое напряжение от заявленного. Попробую все таки подключить ФЭУ а там посмотрю, возможно тестер мне и не понадобится. Но за наводки всем большое спасибо!
