Астрономия и микроскопия

1. 24 мм
2. 17 мм
3. 14 мм
Пластины 23 х 32 мм
Люмам РПО:
1. 32 мм
2. 20 мм
3. 25 мм
Пластины 25 х 36 мм - стандартный размер для современных Zeiss, Nikon, Olympus.

Спасибище

_________________
Микмед-6 вар. 74., Микмед-2 вар. 11.

Ну если уж точно, немного поправлю Duke.
1. 23 мм, пластина меньше отверстия 24 мм
2. ближе к 18 мм(6мм съедают стенки крепления), нет ограничения для освещения пластины 23 мм
3. 14 мм
Пластины 23 х 32 мм
Люмам РПО:
1. 25 мм - пластина меньше отверстия 32 мм
2. 20 мм но это съемная диафрагма, реально те же 23/25 мм
3. 23 мм (2мм съедают стенки крепления)
Пластины 25 х 36 мм - стандартный размер для современных Zeiss, Nikon, Olympus.

Интересно какие диаметры у современных импортных кубов, по идее, не более 25 мм во все стороны можно сделать.

Архиспасибище!

_________________
Микмед-6 вар. 74., Микмед-2 вар. 11.

Может кто сделать чертеж(эскиз) оправы для светофильтров (втулка 92) которая ставится снизу под конденсор?

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

такие металлогалогенные лампы никто не пробовал вместо ДРШ? Она встает в светильник почти без доработок(на несколько мм отодвинуть верхний пружинящий зажим вверх и добавить контакты)
JLS R7S 220V 150W 4000k
https://www.svetlon.ru/catalog/lampy/me ... ynaya.html

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Попалась на глаза статейка: История производства микроскопов на ЛОМО
http://mikroskop-1.ru/lomo-istorija.htm
Там говорится про МУФ-1, производства 1950-го года.
Вот он красавчик. Присмотритесь.... да это ж Люмам! Только насадка другая.
Выходит изваяли этого монстра почти 70 лет назад, а вот переделывать, уменьшать габариты не спешили, так уж у нас в стране повелось, да и алюминия было много.

А теперь про первые мои впечатления о работе с Люмамом. Еще ничего толком не настроил ( мало времени, нет нужного) но уже масса положительных эмоций.
Мне нравится!!!

Все основательно, капитально, незыблемо! После Биоламчика, у которого была не та точность
юстировки, это - небо и земля.
С объектива 8Х на 60Х - объект остается в поле зрения, свет не сбивается, как с ОИ-35. Револьвер фиксируется четче. Света- с запасом. Еще нет блока управления лампой, и приходится крутить диафрагмы не по фен шую, а картинка уже лучше, чем у Биолама.
"Время боевого разворачивания", благодаря моему столу, намного меньше чем у Биолама с ОИ-35. Мгновенно.
Что еще сказать.... я уже обнаружил неизвестных мне до селе существ, из трехлитровой банки на подоконнике.

Всё зависит от правильности юстировки револьвера и от конкретного экземпляра револьвера. Даже в Биоламе при условии хорошей юстировки и удачного экземпляра револьвера, при переходе от одного объектива к другому объект может почти не смещаться в поле зрения. Чёткость фиксации в Люмаме навряд ли лучше, чем в Биоламе, т.к. механизм (защёлка) и там и там одинаковые. Вот, например, в Бимаме или Микмед-2, жёсткость, чёткость фиксации и сама конструкция револьвера намного лучше, чем в Биолам или Люмам.

_________________
Микмед-2, Бимам, Биолам

Это не тот же МУФ-1, штатив Люмама разработан в конце 80х - начале 90х, как замена устаревшей базе МЛ/МБИ-11.

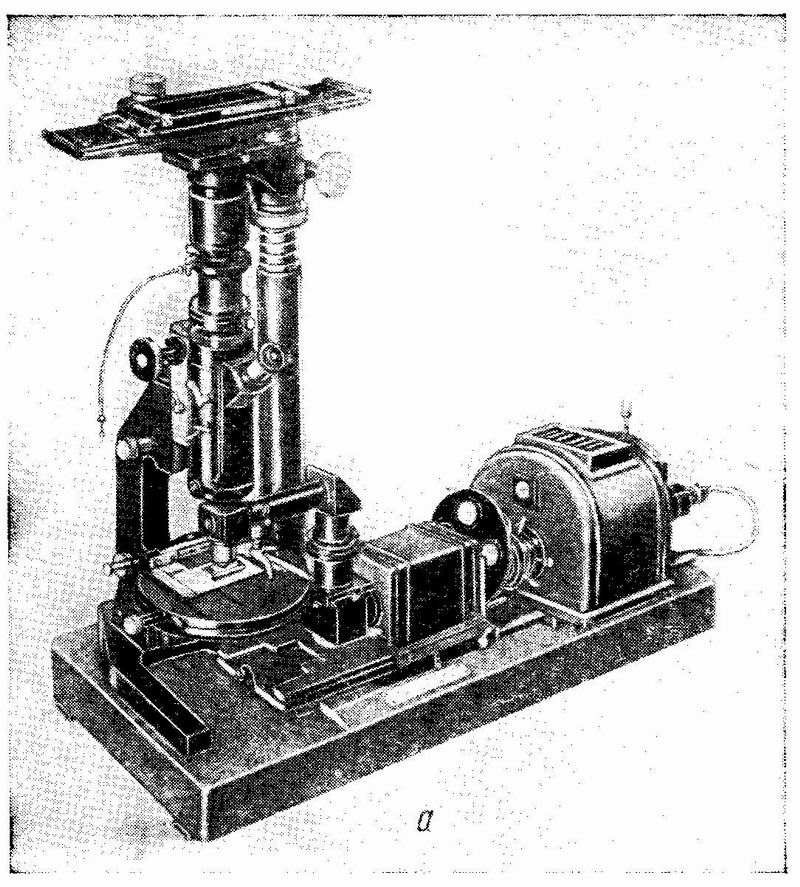

Истинный МУф-1а 1950г собран на базе штатива МП и выглядел примерно как этот МУф-3м, только другой источник и система светофильтров.

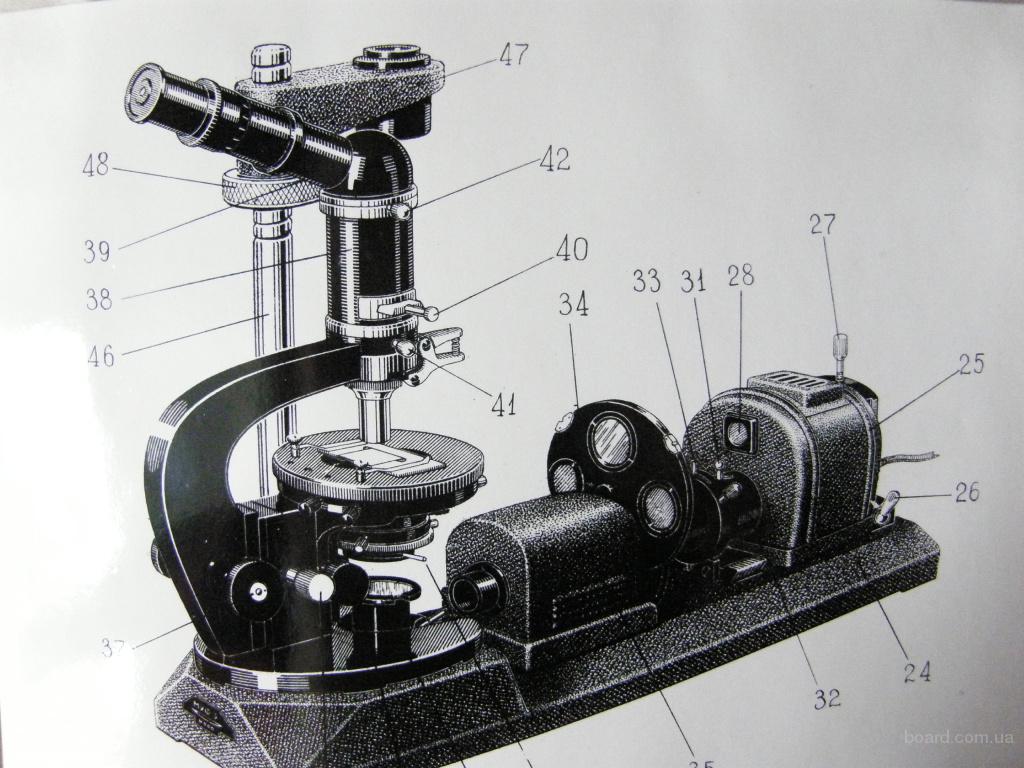

Вот из книги МУФ-2, интересно, в музее ЛОМО есть что-то из микроскопов, не обычное, и редкое?

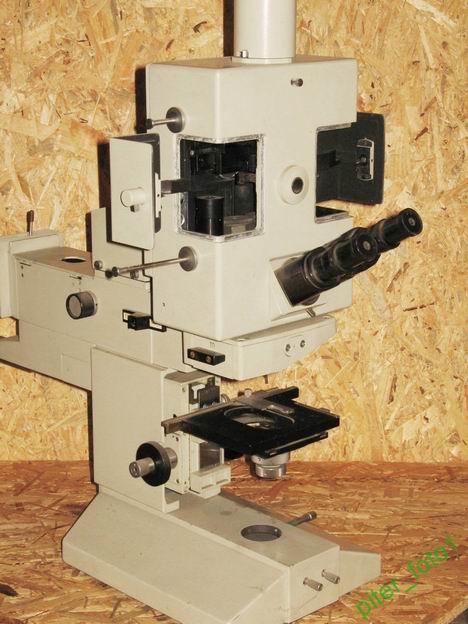

Чего там присматриваться? У него на шильдике так и написано: Люмам МУФ-1
Это фотка из объявления на мешке, которое висит там примерно с апреля - мая 2018.
https://meshok.net/item/83468237_Микроскоп_Люмам_МУФ_1_ультрафиолетовый

И это не тот МУФ-1, который 50-годов (и который не Люмам). Ну это Duke уже написал.

_________________
Микмед-6 вар. 74., Микмед-2 вар. 11.

Может ЛЮМАМ И УФ ?

Написано МУФ. А там кто его знает

_________________
Микмед-6 вар. 74., Микмед-2 вар. 11.

МУФ-1,2,3,.... это отдельная ветка микроскопов. На фото "Люмам МУФ" это версия Люмама для работы в жестком УФ были еще подобные версии. Это не только разные микроскопы но вообще разное семейство микроскопов.
