Вы знаете, я лично дальше ничего не разбирал, во избежании появления лишних деталей после сборки , просто хорошо промыл, протёр растворителями, той же ВД и смазал вазелиновым маслом.

а мне придется дальше, так как крутится только после нагрева, и не все части двигаются, трубки на месте стоят (я винт выкрутил, который двигается по вырезу)
к сожалению, нагрев приводит еще и к отслоению краски

я не понимаю еще, как крепится блестящая часть трубки к внутренней части (вся трубка из двух половин)

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

вот когда я занимался этим, так же были такие вопросы, но мне толком так никто и не помог. были только противоречивые советы. в результате напряг мозги, терпение и сам разобрался и вполне успешно. учитывая и то что тех. образования у меня нет. просто в принципе нет.
просто желание нужно и усидчивость. и не считать что разжуют и ещё в рот положат.
вы прогрейте и сами увидите.

да я тоже уже разобрался
трубка там цельная, просто окулярная часть имеет выпил
залил WD на разогретую деталь, и все заездило

теперь только то самое кольцо с двумя отверстиями, а котором писали на предыдущей странице, осталось выкрутить
и это не так просто, захватить ее мне нечем

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

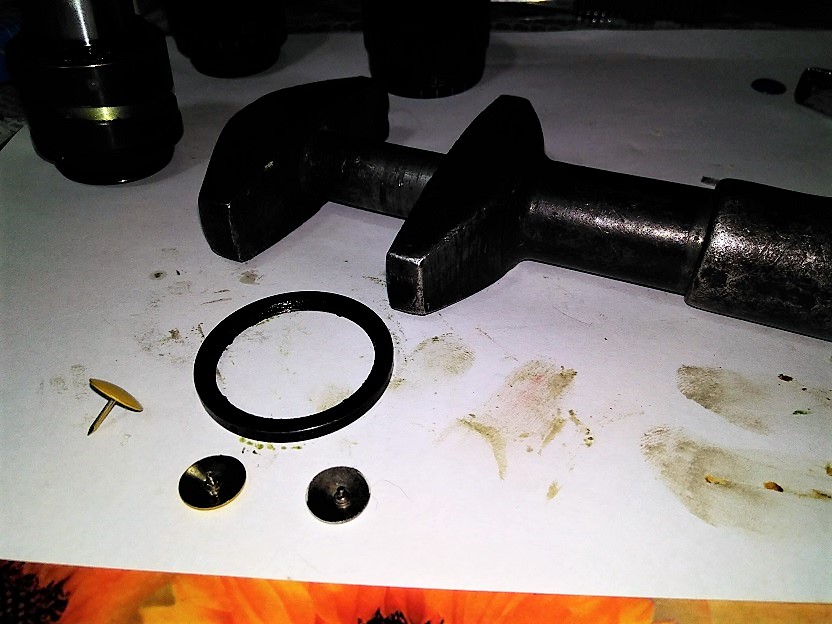

ха, придумал способ в домашних условиях открутить это кольцо
взял две канцелярские кнопки с круглой иглой (да, не у всех есть), откусил иглу почти у шляпки, вставил обе кнопки в отверстия на кольце, и зажал в разводной ключ
ну и выкрутил кольцо

на фото все используемые инструменты

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

Еще пару советов, по своему опыту, на будущее тем, кто начнет так же разбирать засохшие окулярные трубки.
Вторую трубку разбирал уже лучше. Не снимайте накатанную часть до прогрева, за нее гораздо легче сдвинуть разогретую трубку. И не грейте, если этого достаточно, в кипящей воде. Достаточно градусов 80. И пробуйте разрабатывать, продержав не очень долго в нагреве. Я держал первую трубку в кипятке 2-3 минуты, и у нее начала слезать краска. Вторую окунул на 15 секунд, и этого оказалось достаточно.

Теперь такой вопрос. Внутри трубки следы коррозии. Можно ли ее в уксус опускать? Ну не шкуркой же срести?

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

Уксус здесь не поможет, нужен раствор щавелевой кислоты с температурой 50-60 градусов (до 70).
Технически достаточно хорошо промыть в воде щеткой, лучше чем есть (без нанесения нового покрытия) уже не будет, кроме того, коррозионные участки в окулярных трубках как правило перекрывают окуляры. Если все же раздражают следы коррозии , можно смазать очень тонким слоем вазелина, таким, чтобы на отражение не блестело.

_________________
МБИ-3, МБИ-11, МБС-2, МБИ-4, МИН-8, МББ-1А, КФ-1, КФ-4, МФА-2

да, окуляры перекрывают линию коррозии
я беспокоюсь только, чтоб порошок из окисла не сыпался на призму, сами следы - хрен с ними

вообще, уже не первый раз вижу ржавчину именно в окулярных трубках, откуда она там берется? стоит абсолютно не тронутый микроскоп, как новый снаружи, а в трубках - ржавчина. Откуда? И ведь нет ее ни на столике, где и вода бывает, ни на ручках. Это я не про конкретно свой, видел такой.

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

Конденсат, при перепадах температуры внутри закрытых (не вентилируемых )объёмов - это нормально.

ладно, трубки разобрал, отмыл
теперь надо смазать и собрать так, или же вывести ржавчину и зачернить...

как разбирается механизм регулирования межзрачкового расстояния, где винт со шкалой? чтоб не сбить регулировку

чем лучше чистить призмы под окулярами - бензин чистый подойдет (чтоб не повредить просветление, оно, конечно, вроде крепкое, но почитал тут, что бывает смывается)?

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

Механизм разбирать не нужно, окуляры сблизить, винт ослабить и отсчётный диск поставить на минимальное значение. Призмы, - бензин, ксилол, лензпен очень хорошо себя показал.

_________________
"Теория без практики мертва и бесплодна, а практика без теории бесполезна и пагубна» П.Л. Чебышёв.
================
Бимам Р-13. Микмед 2 вар. 11. МФН-11. КФ-4М. ОИ-30. КОН-6К. Canon 550D.
Набор объективов Leitz Wetzlar NPL Fluotar.

не двигаются окуляры в стороны, механизм надо чистить
если для этого не надо его разбирать - тем лучше
но снять с рельс же надо, чтоб почистить

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

Да, в таком случае разбирать, ничего страшного, к диску привязать - минутное дело.

_________________
"Теория без практики мертва и бесплодна, а практика без теории бесполезна и пагубна» П.Л. Чебышёв.
================
Бимам Р-13. Микмед 2 вар. 11. МФН-11. КФ-4М. ОИ-30. КОН-6К. Canon 550D.
Набор объективов Leitz Wetzlar NPL Fluotar.

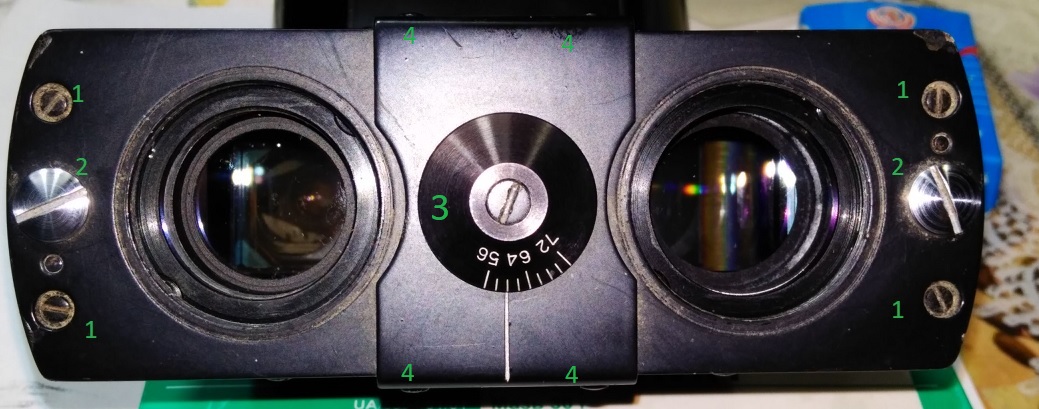

вот фото
подписал винты цифрами
4 - винты держателя шкалы

какие откручивать, чтоб снять салазки, и не разъюстировать ничего?

заметил грязь с обратной стороны этих линз (что на фото), это отдельно разбирается, или вместе с салазками?

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

Да раскручивайте все, 2-вообще декоративные, насколько помню, 3-все равно ослаблять, 1-чистить, на них всё и держится, разъюстировать трудно, система всё-таки дуракоустойчивая (до определенного предела, конечно), на ластохвост сделана.
