Рассмотрел внимательно, докладываю: по факту и по паспорту у КФ-4М в отличие от КФ-4 для увеличений 10х и 20х предусмотрена единая общая диафрагма. И в окошке маркировка так и указана - 10х/20х. А сам диск унифицирован между КФ-4 и КФ-4М и имеет 5 отверстий (стопов). Я на оборотной стороне своего КФ-4М вижу в окошке при повороте диска штатную маркировку заводскую КФ-4 (вроде без инд.номера изделия). В результате у КФ-4М такая последовательность остановок барабана (пять остановок, как и КФ-4, но одна типа теперь лишняя, т.к. объединили 10х и 20х):
0
стоп без маркировки (это где 10х у КФ-4)
10х/20х
40х
100х
И вот в положении "без маркировки" установлена диафрагма большого диаметра, с прозрачным кольцом по внешнему радиусу. По факту дает эффект темного поля на 10х -20х.

Эта диафрагма по размеру вписывается в фазовое кольцо какого-либо объектива из КФ-4М (10х, 20х, 40х, 100х)? Странно, что в руководстве по эксплуатации про тёмное поле ничего не написали. В простых дешёвых микроскопах эффект тёмного поля именно так и создают, без специального тёмнопольного конденсора. Хотя Микмед-2 к простым и дешёвым микроскопам явно не относится.

_________________
Микмед-2, Бимам, Биолам

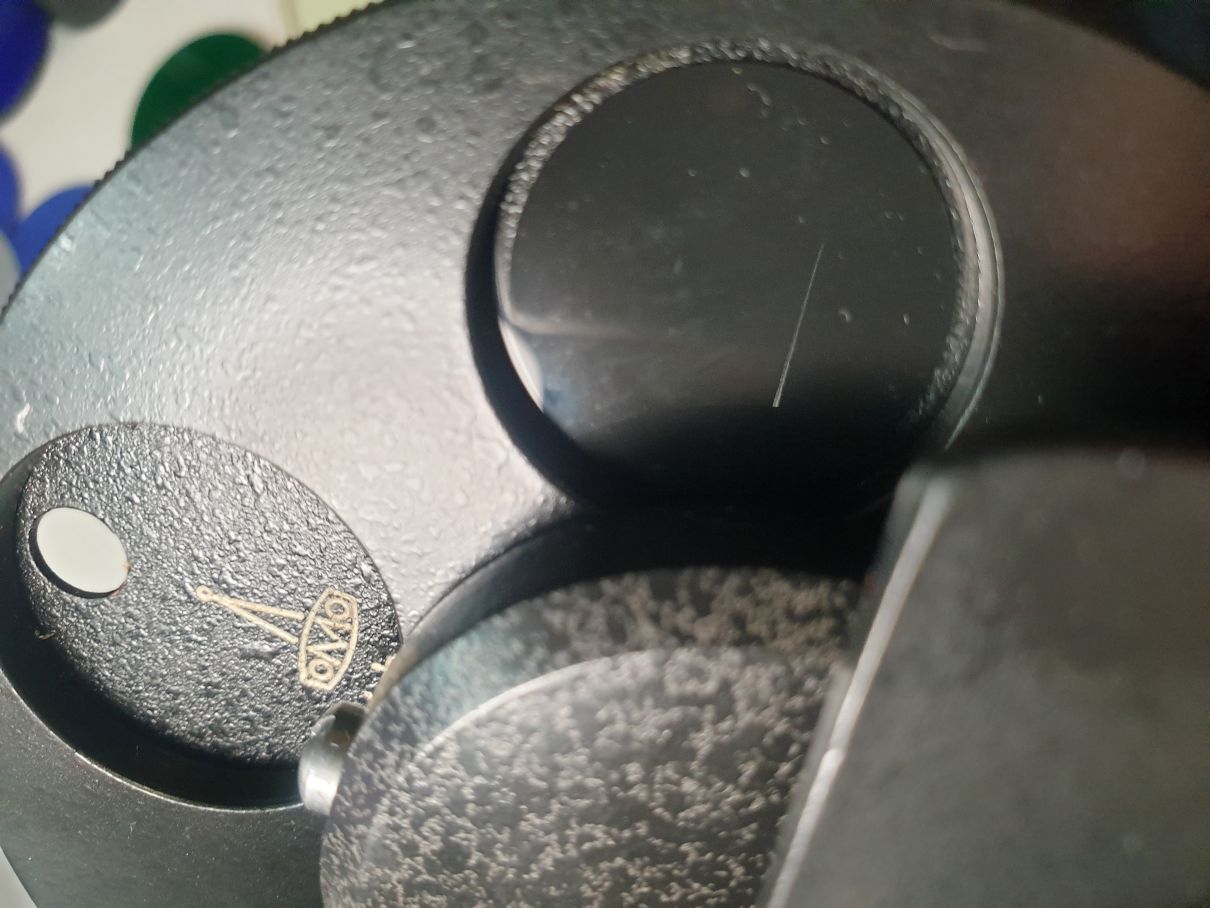

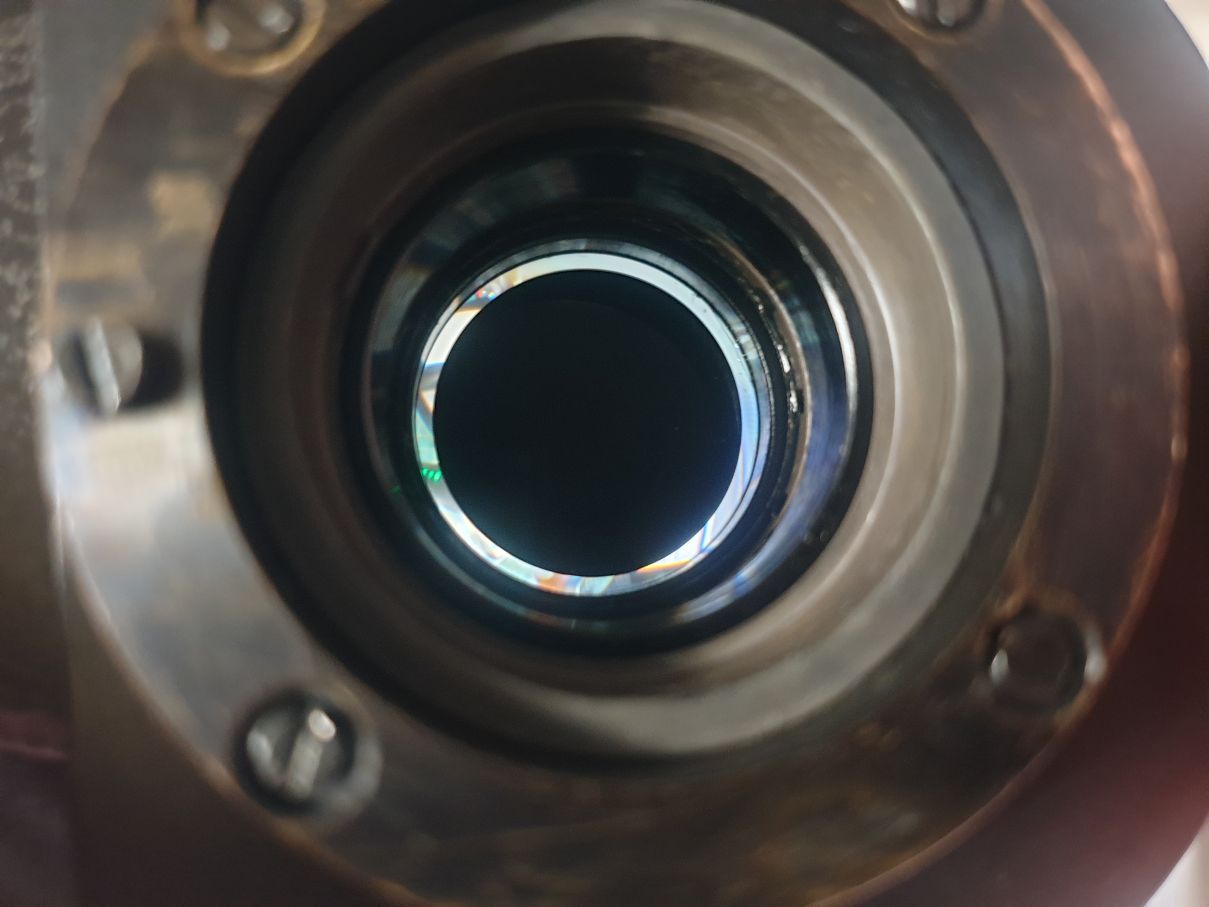

Она по размеру крупнее всех остальных диафрагм, почти как отверстие "0". Вот так выглядит на просвет и со стороны диафрагм в диске. На этом же снимке видна маркировка КФ-4 на внутренней стороне диска, через отверстие "0". Технологически эта непромаркированная диафрагма сделана точно как и все остальные диафрагмы в диске, не кустарная.

Если эта диафрагма не вписывается в фазовое кольцо объектива 100х1,25 Ф МИ (если наблюдать с масляной иммерсией, естественно), то вполне может быть, что эта диафрагма для тёмного поля. Другого объяснения у меня нет. В моём конденсоре КФ-4М достоверно точно такой диафрагмы нет. Очень странно, что её никак не промаркировали на конденсоре (типа "ТП" или "DF") и не написали в инструкции по эксплуатации об этом (пользователь, по-видимому, сам должен догадаться зачем эта диафрагма).

_________________
Микмед-2, Бимам, Биолам

Не вписывается. Она вообще сильно крупнее и 100х и всех остальных диафрагм. По площади примерно как отверстие "0".
А у вас на КФ-4М сколько фиксированных положений диска конденсора (отверстий в диске) - 5 или 4? А диафрагмы для 10х и 20х у вас отдельные одинаковые или одна с маркировкой 10х/20х? И что тогда у вас в 5-м отверстии (если их 5шт)?

К сожалению, сейчас у меня нет под рукой КФ-4М и проверить я не смогу. Но я точно помню, что в револьверном диске конденсора было 5 отверстий, из них два были пустые, без диафрагм. Зачем было делать 2 пустых отверстия - не понятно. Для светлого поля было достаточно одного отверстия. Вот на ЛОМО, наверное, и решили вставить во второе пустое отверстие диафрагму для получения тёмного поля. Хотя идея эта не очень хорошая. Апертура конденсора от КФ-4М по паспорту составляет всего лишь 0,8 (в хороших качественных сухих конденсорах апертура достигает 0,95). Кроме того, этот конденсор предназначен для работы без иммерсии, т.е. мы никак не сможем увеличить его апертуру более 0,8. Такая относительно низкая апертура конденсора не позволит получить эффект тёмного поля при работе с высокоапертурными объективами.
PS. Нашёл фото конденсора КФ-4М и там тоже можно заметить два пустых отверстия без диафрагм:
https://forum.shvedun.ru/viewtopic.php? ... =45#p54550

_________________
Микмед-2, Бимам, Биолам

https://www.avito.ru/staraya_mayna/koll ... 4786610990
Все "косяки" исходного "переходника Крылова" исправлены. На мой Микмед 2 встал очень хорошо. Единственное что напрягает - неободимость держать при себе отвертку при замене конденсоров.

На базе конденсора КФ 4М сделан ФАТЕК 1-1. Это фазово-темнопольное устройство. Объективы абсолютно идентичны.

А чего это маркировка оказалась внутри? Чье то рукоделие?

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
МБИ-3 (АУ-12 ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Нет, снаружи нанесена в обычном месте на корпусе маркировка КФ-4М и номер. Вероятно завод использовал имеющийся запас дисков для КФ-4, просто перевернув их старой маркировкой внутрь корпуса и нанеся новую маркировку снаружи.
