Уважаемый белых! Спасибо за развернутый ответ. Ваш подход к моделированию эл. схем понятен.

Второй вопрос- я приступаю к изготовлению нового, на мой взгляд , более удобного основания для микроскопа биолам, где будет предусмотрено место для осветителя Вашей конструкции,но в несколько измененном виде. Так как светодиодную ленту 5060 найти не смог, нашел только 5050- буду делать из нее и добавлю сверху шесть диодов lb-1102 мощностью по1w и цветовой темп.6400k для усиления потока.

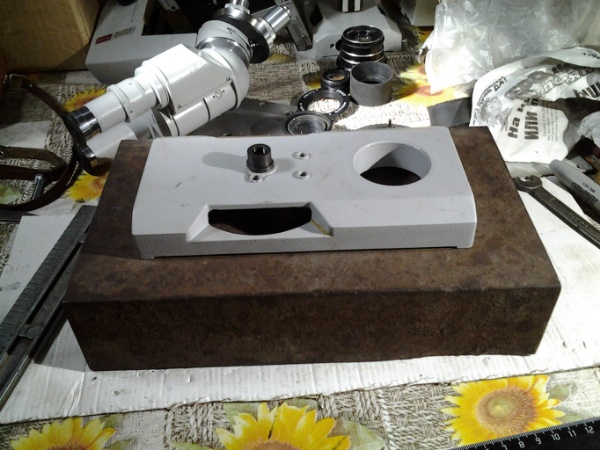

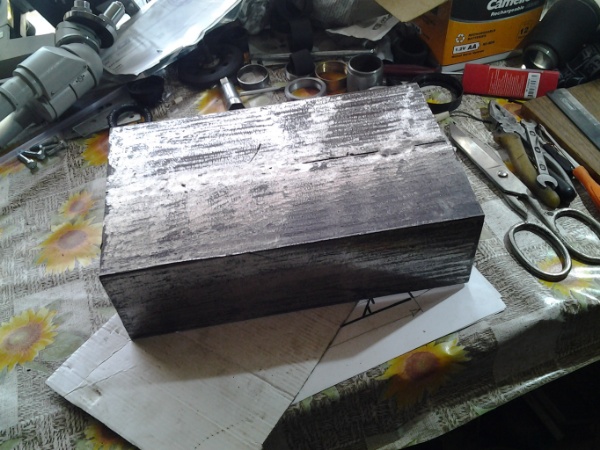

Фото с заготовкой основания и проектом шахтного осветителя прилагаю. Вы все поймете. Нужно Ваше мнение!

С уважением.

Рисунок то нормальный, но размер высоты мне кажется велик, куда вы его поставите, внизу не поместится, а вверху конденсор мешается. Или в деревянном (железном) основании отверстие расточите.
5050 светодиоды слабоваты, лучше помощнее поставить.

про ленту незнаю не пробовал но точно будет очень много диодов

станина или вообще основа любого устройства лучше всего
проектируется в непосредственном контакте с потребителем на месте

правило одно ---назначение и функция устройства превыше всего
как правило в всех готовых вещах это на последнем месте

не бойтесь создавать уе--бища - страх - образование -традиции - исскуство-- страшные враги конструктора

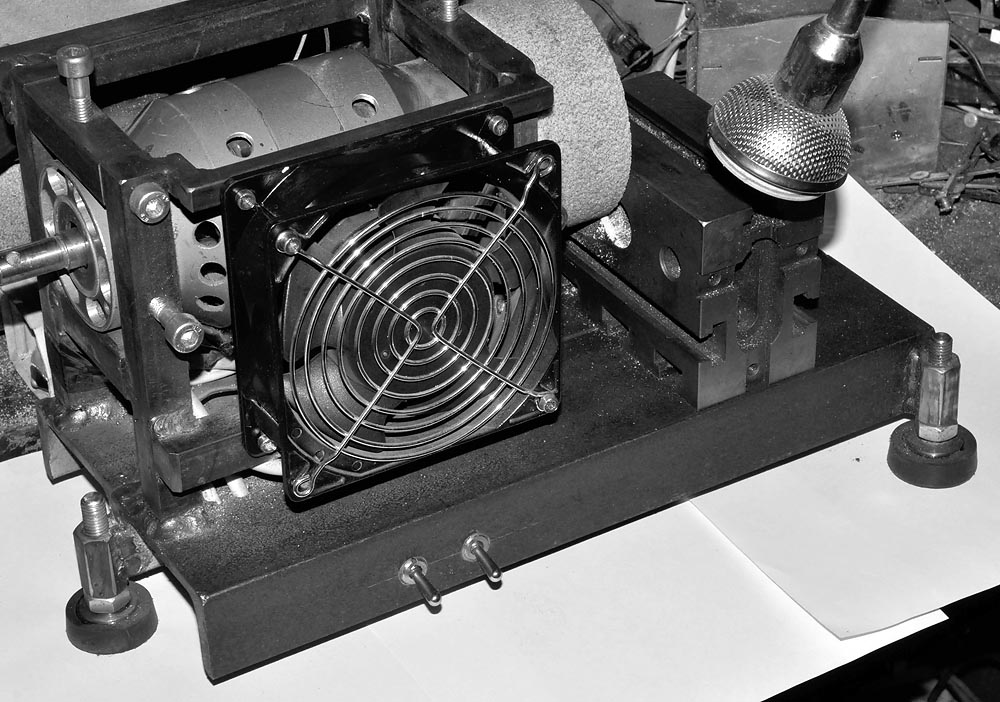

пример фото удачной уникальной нетрадиционной технологии постройки миниприборов
3 точки опоры --сверхжесткость --функциональность-- дешевизна
в таком подходе всегда бесконечные возможности для творения

в такой концепции не страшны ошибки они моменально исправляются и даром все
ошибка неизбежна-- выгодно бысто делать и с ошибками и потом их исправлять--даже иногда кардинально
чем бесконечно долго придумывать и сомневатся и советоватся в придумывании идеала

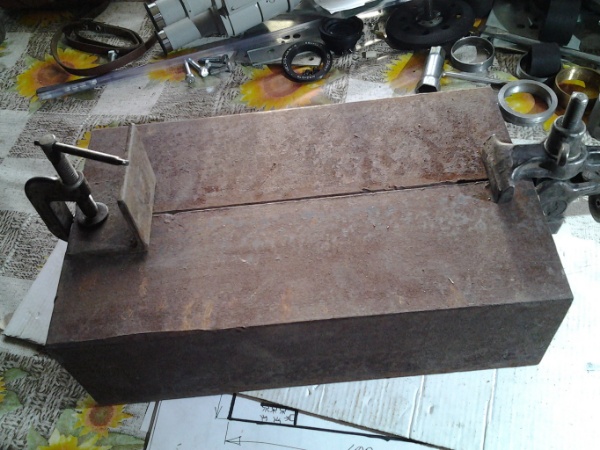

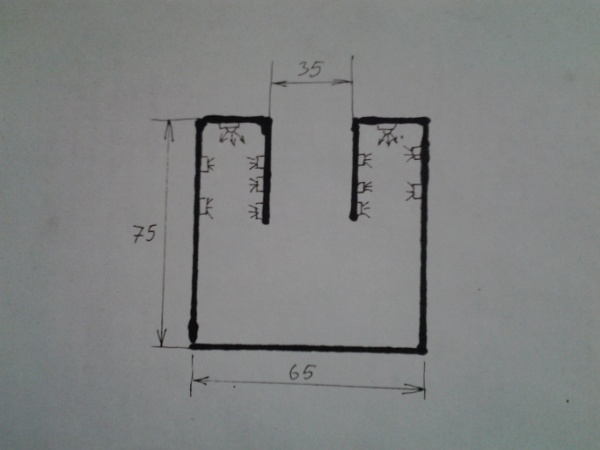

Поясню: дополнительное основание-кусок швелера-270х160х65 , вес до обработки-5 кг. Родной колодец и швелер будет развернут до 65мм- больше нельзя-упремся в механизм подьема конденсора. Длинна- 75мм- больше нельзя, так как будет нарушен принцип белыха- форма осветителя в разрезе должна стремиться к квадрату.
Светодиодная лента 5050 -слаба, но другой нет, - компенсируем колличеством диодов на ленте- 30 шт. + 6 шт диодов по 1w на верхней крышке. Сумарная мощность всех диодов превысит 10w. Тут впору думать о принудительном охлаждении, даже при раздельном управлении группами диодов.

С уважением

Уважаемый белых! Вы писали, что для экстремалов желательно отодвинуть осветитель на 30-50 см. Правильно ли я понимаю, что вы отражающее дно осветителя воспринимаете как тело свечения. А свет будет двигаться в некой трубе с отражающей поверхностью оборудованной еще и некими диафрагмами.

С уважением.

телом свечения является дырка осветителя а не в коем случае не дно
если конденсор или др оптика -- фокусируется все в ничто -- плосткость дырки
никаких отражающих труб -- ничего кроме дырки излучать и отражать не должно

возможна закопченная труба- тубус над дыркой - чтобы не слепить глаза

даже нижняя часть стола и станина прибора не лолжны отражением попасть на препарат
в дырке осветителя возможна полевая диафрагма -- если оптика не очень совершенная

сильное удаление является высшей формой качества освещения--
необходимости в нем в обычных задачах думаю даже не возникнет

в обычных габаритах сильное удаление осуществить трудно
по этому варрианты --спец микроскоп стол с опущенным осветителем или дополнительный выносной осветитель
или сменный угловой или зеркало снаружи -внутри и т п

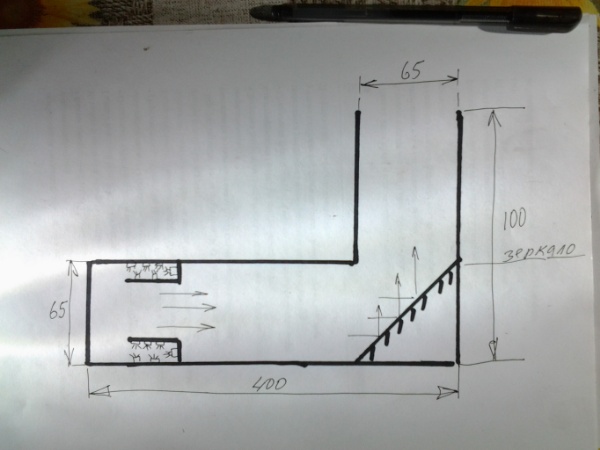

Применительно к моей конструкции - осветитель удален на ~50см. посредством закопченной трубы с зеркалом работать будет? В качестве высшей формы освещения?
Рисунок идеи прилагаю.

С уважением

правильно - только стенки этого тунеля отражать не должны ничего

но если вы не предусмотрите близкого- 10 см - расположения осветителя
у вас не будет возможности работы с малыми увеличениями и большими полями- фонами
а именно малые -средние увеличения и фоны-- это основная целесообразная работа с микро фото и наблюдением
в обычной дифракционно ограниченной оптике

Согласен! При новой конструкции основания штатива смена различных моделей осветителей будет занимать считанные секунды. Спасибо Вам за проявленное внимание!

С уважением.

vladbeseda
Если будете делать длинную конструкцию, мощности диодов , даже 10 ват , вам может нехватить ,ведь свет не прямой будет ,а отраженный.
И на вашей последней схеме , придется поставить диафрагму после светодиодов ,чтобы сами светодиоды не попали в поле зрения.

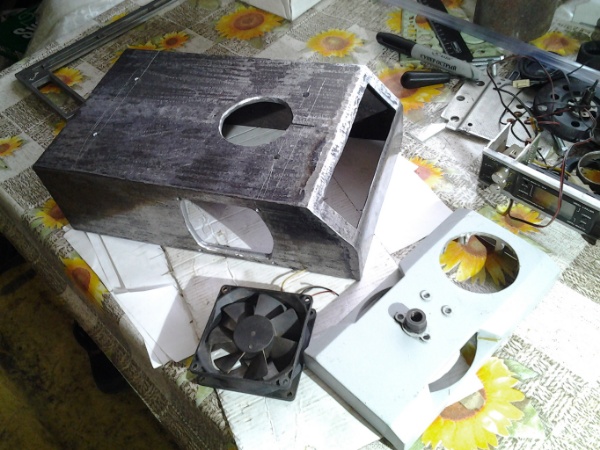

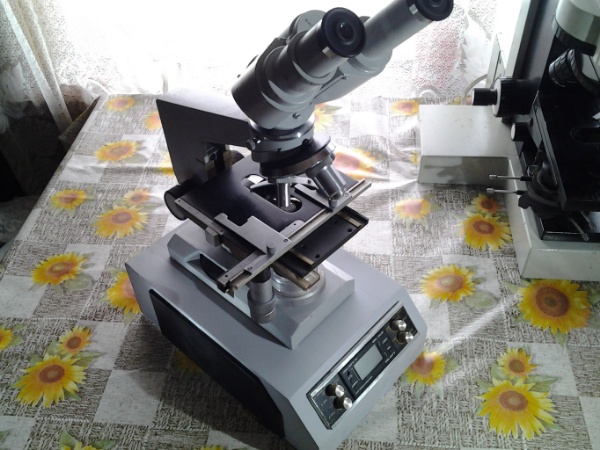

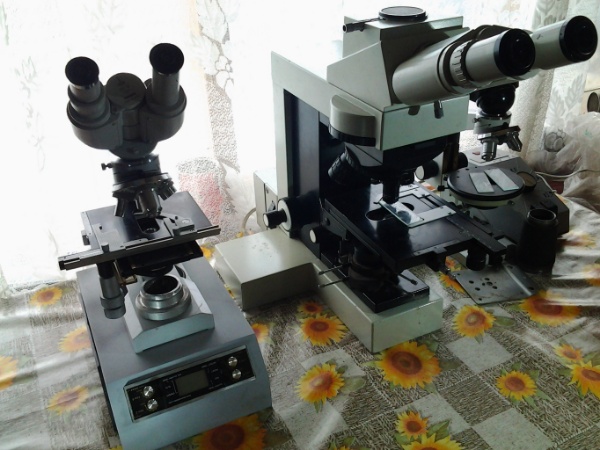

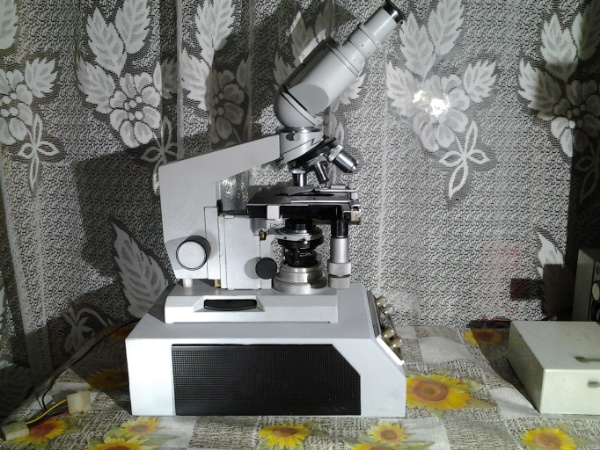

Вот. Сделал основание для биолама. Швелер забраковал за небольшой внутренний обьем и избыточный вес.
П-образная конструкция сделана из двух 90х90мм уголков. Обьем увеличился почти в два раза , а вес снижен до 3,9кг. Теперь в основание можно вписать практически любой конструкции осветитель.

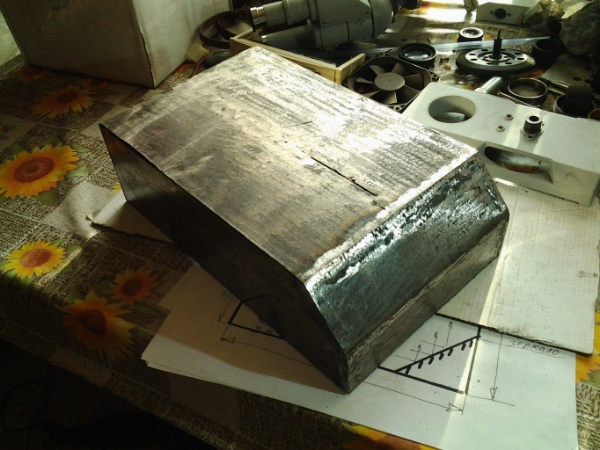

Для любознательных. Отдельные этапы изготовления.

классно

_________________
сайт: http://www.labor-microscopes.ru

Да ,супер.

У Вас золотые руки!
