Я бы снял столик и посмотрел - люфт тот-же сохранился или нет, т.е. он в кронштейне подвижном (что наиболее вероятно) или же в узле крепления столика. Столик простым винтом с накаткой зажимается в кольцевом держателе.

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз, МБИ-3 ,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

СашаЛ, и Вас с Наступающим! Но лично я до вечера 31-го не пью

Здравствуйте,я был трезвый и даже стал писать в теме,но т.к. печатаю 1 пальцем,а в двух словах не объяснить что надо делать,то накатило раздражение какое то ТС купил микроскоп за дёшево,с его слов"на запчасти" вот пусть и использует его на запчасти . А "утро вечера мудренее" вот я и стёр свою писанину

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз, МБИ-3 ,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

Мне, как и многим тут интересно просто восстановить микроскоп. Я его под фазовый контраст хочу приспособить, чтоб не перекидывать конденсоры и объективы. Ну и хотелось разобраться во всей этой механике. Не разбирать же ради любопытства исправный прибор)). Люфтит не столик, а весь кронштейн на котором и столик и конденсор. Возможно где-то есть винты которыми этот люфт убирается (как на МБИ) а может и нет

_________________
Микмед 2-2

Я не могу понять, какие у Вас возникли сложности. Главное, чтобы не было никакого постороннего перемещения в направляющих механизма фокусировки, выполненных на подшипниках качения. Винтами, конечно, можно механизм подтянуть, но будет очень сложно отъюстировать этот механизм, т.к. ось перемещения направляющей "вверх-вниз" должна быть параллельна оптической оси микроскопа. Может быть, у вас винты, с помощью которых прикрепляют кронштейн столика, сильно длинные? Важно понять, что именно качается - только кронштейн столика или внутренняя направляющая механизма фокусировки. Во втором случаем устранить проблему будет намного сложнее.

_________________
Микмед-2, Бимам, Биолам

Мне помогло вот это видео. https://www.youtube.com/watch?v=F5wIgskDv04&t=1s

Спасибо, многое стало яснее

_________________
Микмед 2-2

С праздниками всех! Сечала о хорошем - мне удалось отремонтировать столик. Шарики диаметром 3 мм купил на Озоне, там же - латунную пластину 0,5 mm из которой изготовил сепаратор. Осталось найти прижимы доля предметных стекол и будет мне счастье. Теперь снова к проблемам. Правая Трубка Бинокуляра складывается под собственным весом. Если развести в стороны то вновь уходит вниз. Стопроных винтов снаружи не нашел. Тот что есть максимально закрутил и все равно не держит.
И второе - про люфт кронштейна столика и кондесора - попробовал снять видео, надеюсь понятно о чем речь
https://vk.com/clip16862927_456239077?c=1

_________________
Микмед 2-2

Ну и вот что с бинкой https://vk.com/clip16862927_456239078?c=1

_________________
Микмед 2-2

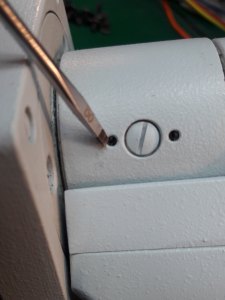

Эти два маленьких установочных винта на месте? Именно они регулируют лёгкость хода, прижимая пластиковую "шайбу". Центральный большой -- ограничитель угла поворота.

_________________
МББ-1А, МБИ-2, МБИ-3, МБИ-4, МИН-8, МБС-9, МБС-10, ОГМЭ-П3, Микмед-2 вар. 11

Кронштейн столика прикручивается к корпусу.Люфта быть не должно.Как вариант-длинный винт,который из за длины не закручивается полностью.Кронштейн конденсора.отдельная подвижная деталь,которая должна перемещаться вверх,вниз.

Спасибо!

_________________
Микмед 2-2

Пластиковую рейку столика лечил просто: надфилем углублял все ямки между зубьями и постоянно подравнивал верхушки зубьев. В итоге все зубья стали цельными и выровненными. После этого рейку нужно придвинуть для полного зацепления.

Всем здравия! Настало время юстировки. Обнаружил что бинокуляр двоит. (Смотрел перевернув на удаленный источник света). Его видимо хорошо стукнули, поскольку левая гильза окуляра была сильно погнута. (Выправил). Нигде не нашел, как разобрать и что крутить для юстировки.
