Спасибо. Еще есть вопросик - в комплекте отсчетного микроскопа МИР-1М идут ахроматический объектив 3,7 x 0,11 и окуляр Гюйгенса 7х со шкалой. Если вместо Гюйгенса компенсационный окуляр 7х со шкалой поставить, это на что повлияет?

_________________
МБС-1, МБИ-11, МБИ-1+МФН-11, ММР-2Р, ММИ-2, МИС-11, ПМТ-3.

Если с тем же объективом - изображение ухудшится. Появятся цветные каемки на предметах, чем ближе к краю поля зрения - тем толще.

А геометрия поля не пострадает? ХА тут не особо важны, это ж измерительный инструмент.

_________________
МБС-1, МБИ-11, МБИ-1+МФН-11, ММР-2Р, ММИ-2, МИС-11, ПМТ-3.

Если хрома тика и вырастет, то визуально заметно не будет (не знаю, чем это объясняется). Не скажу про окуляры со шкалой, но обычные К традиционно используют в биологических микроскопах в том числе и с ахроматами и не жалуются. Фишка в том, что поля обзора у них обычно шире, чем у окуляров Гюйгенса. О том, что так можно делать, сказано во многих литературных источниках.

P. S. А с какой целью менять? Вообще, для сохранения геометрии, вроде как, некие специальные ректоскопические окуляры есть. Я их, правда, не видел. Но думается, что любой окуляр привнесет погрешность сильно меньшую, чем от визуального определения границ наблюдаемого объекта, так что ею вполне можно пренебречь.

Тупо в продаже не нашел Гюйгенса на 7 со шкалой.

_________________
МБС-1, МБИ-11, МБИ-1+МФН-11, ММР-2Р, ММИ-2, МИС-11, ПМТ-3.

В таком случае ставьте компенсационный, и не парьтесь. Хотя можно и тупо шкалу пересадить.

Проверьте, может в Ваш Гюйгенс можно шкалу либо сетку вставить.

Почти гарантировано. Внутрь этих окуляров можно золото и брильянты прятать, не то, что шкалу и сетку Но донора-то все равно придется достать. Кстати вот вопрос, интересный мне: где можно взять подобную штуку, если местный рынок б/у микроскопической оптики приказал долго жить? Существует ли бытовой источник аналогов? Цена деления не важна, достаточно регулярности.

Если штатно то скорее всего нет, там внутри специальное крепление есть у измерительных окуляров.

В самые обычные окуляры Гюйгенса для Биоламов и для школьных микроскопов штатно вставляется шкала (если верить написанному) или стрелка-указатель (это проверено, но нафиг не надо).

Нет, там есть специальное посадочное место над нижней линзой куда вставляется стеклянный диск со шкалой и сверху прижимается кольцом с резьбой. А у обычного окуляра шкалу вставлять некуда. К тому же измерительный окуляр имеет подстройку верхней линзы под зрение наблюдателя. Без этого шкалу можно и не увидеть.

Внешне такой окуляр легко отличить по крупной латунной резьбе под верхней линзой. Но можно и обмануться, поскольку очень часто бывает, что резьба максимально закручена вниз и засохла насмерть. Тогда нужно открутить нижнюю часть окуляра и проверить на наличие посадочного места под шкалу.

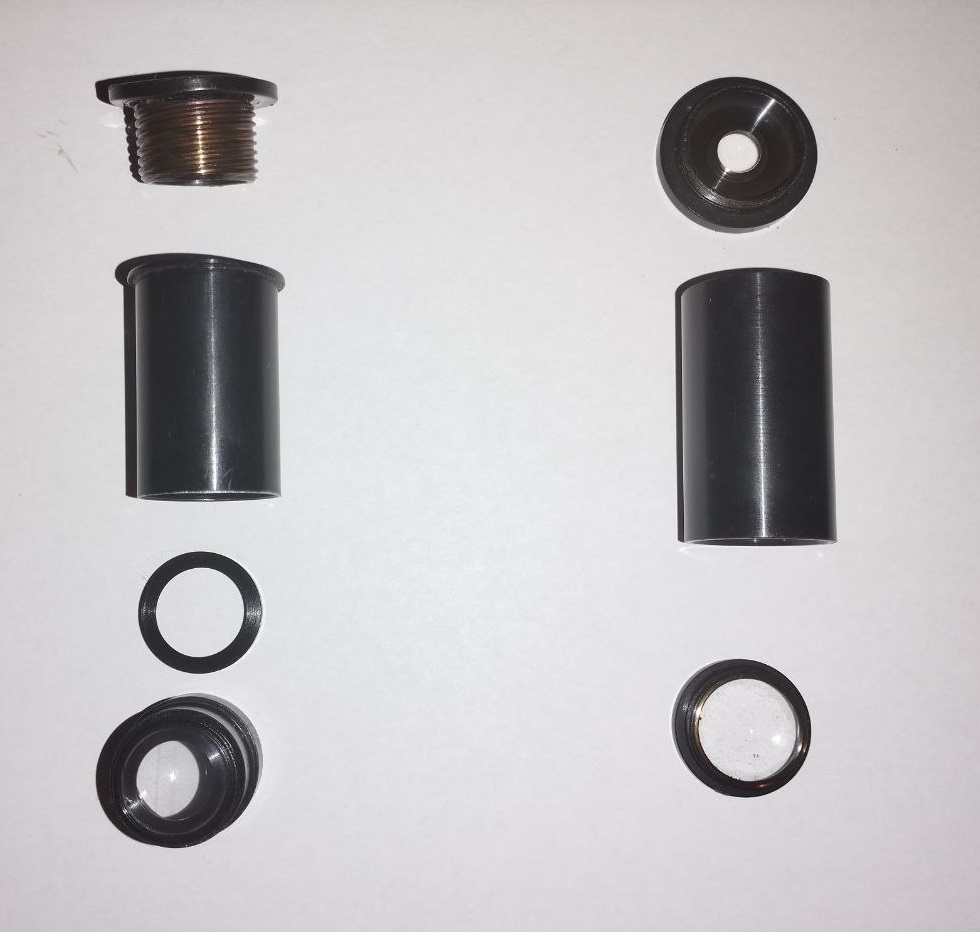

Слева на снимке измерительный окуляр Гюйгенса 7х, видна подстроечная резьба, шкала и кольцо которое её фиксирует. Справа на снимке обычный окуляр Гюйгенса 7х.

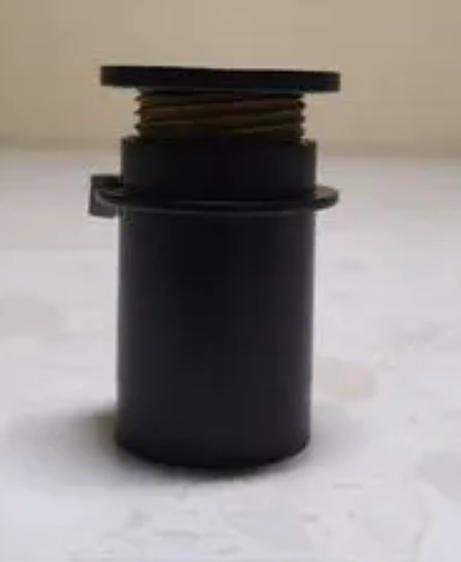

Внешне все измерительные окуляры выглядят примерно так

Вы абсолютно предсказуемы. Я и не сомневался, что ИНО что-нибудь подобное изобразит. Насчет "бытового источника аналогов" - зайдите на micro-by.ru. Там есть специальный раздел каталога для окулярных вставок. Цена, правда, сопоставима со стоимостью самого окуляра, но достаточно гуманна.
Кроме того, практически на всех барахолках, которые торгуют околомикроскопным барахлом, эти вставки, как правило имеются, поскольку ими комплектовались многие микроскопы. По крайней мере, к каждому моему поляризационному микроскопу в укладке имелась окулярная вставка с сеткой либо шкалой. В инструкциях по пользованию об этом тоже прямо указывается.

Я ж написал - нашим барахолки накрылись медным тазом. Ищется замена из обсщедоступных бытовых источников.

Протон, измерительный окуляр с геликоидом - это одно, а шкала или сетка в обычном окуляре - другое. Видимо, второй вариант Вам просто не попадался. Вставляется это дело в узкой металлической оправке, которая сама себя фиксирует без каких-либо прижимов. Во всяком случае, так обстоят дела со стрелой-указателем, шкалу я не видел, но ничто не мешает ей вставляться точно так же.

Тогда я знаю что вам надо Вот мелкая тюль с окна. 80х

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз, МБИ-3 ,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

Не мелкая и не регулярная. Но шутку оценил.
