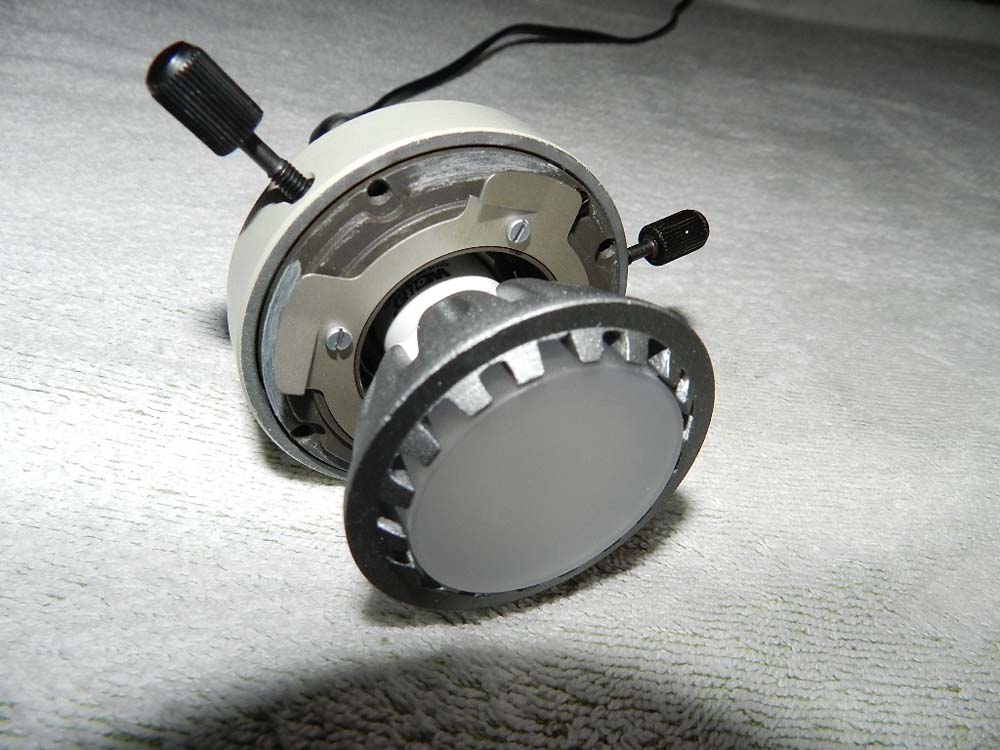

Ну и еще один осветитель для ММУ-3.)))

Захотелось поднять температуру источника повыше.
Выбор оказался не только небольшим, а даже единственным -



Стоил 160 рублей. Припаял к этой "лампочке" шнурок, прикрутил к микроскопу изолентой и поснимал - оказалось что почти всё отлично - меня устроило.



Удивили перемещающиеся "волны" на изображении в режиме лайфвью - до этого с таким явлением не встречался, хотя и перепробовал достаточно много разных светодиодов для подсветки.
Похожие волны были когда снимали на кинокамеру телевизионный ящик - там частоты кадров были близки.
При фотографировании их не заметно - так что рекомендую.

В качестве примера одна из фотографий -

_________________
http://radiopicture.listbb.ru/index.php

Там светодиод питается от выпрямителя без сглаживающего конденсатора, 100Гц потому моргает...

Это решается димером или диафрагмой и увеличением выдержки

Разве по фотографии не видно что ничего решать не надо? )))
По идее этот эффект мог быть вызван биениями частоты сети и частотой кадров монитора.
Но у меня там 60гц стоит.)))
И, что интересно, эти мерцания не всегда наблюдаются - сегодня есть, а завтра нет.
И, что самое главное - очень хорошая равномерность освещенности всего поля зрения.
Не нужно ничего крутить и подстраивать - всё получается автоматически.

P.S.
Совсем забыл что у фотопппарата тоже есть частота кадров.
Видимо это она давала биения с частотой сети.
Видео не снимаю, а при тех параметрах съемки которые использую, этот эффект не проявляется.
Так что можно забить.

_________________
http://radiopicture.listbb.ru/index.php

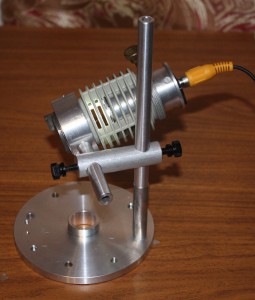

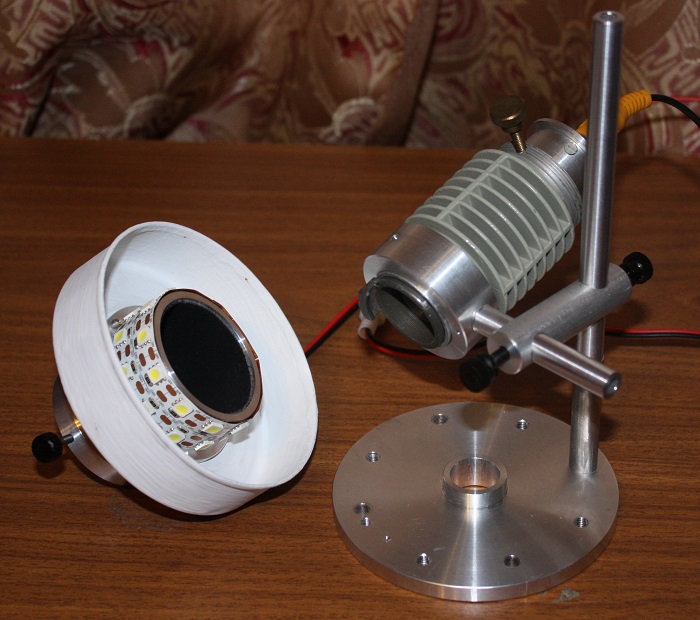

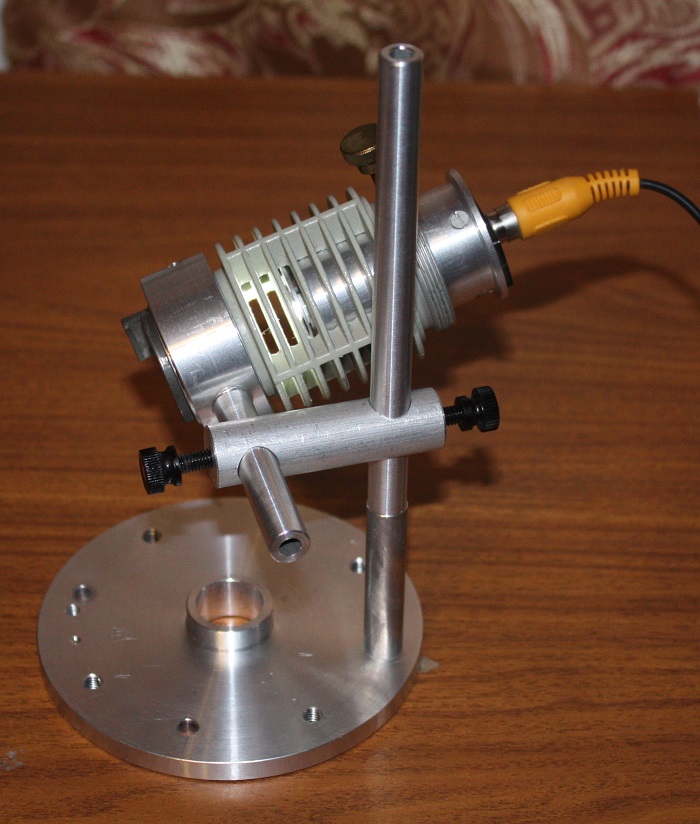

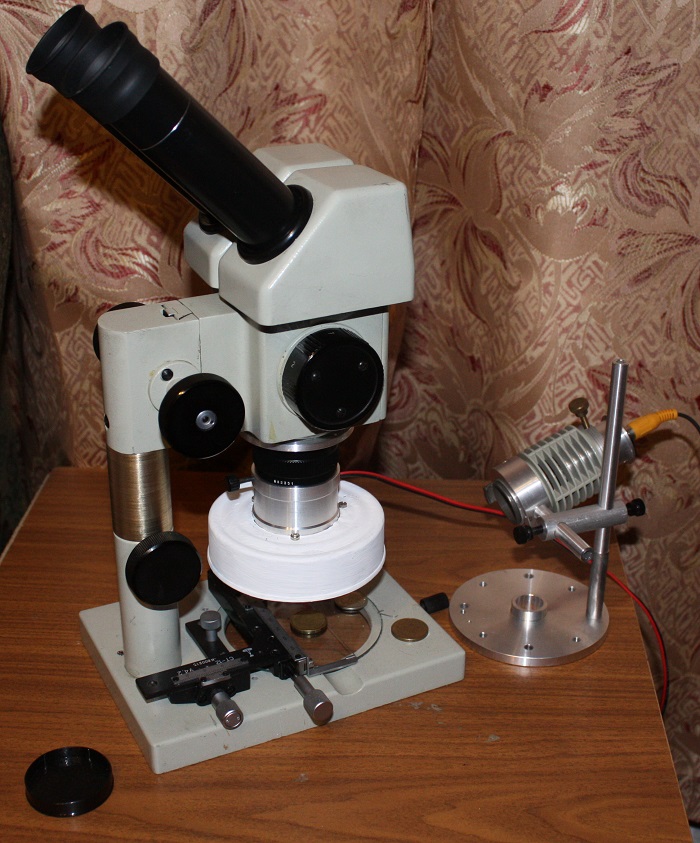

Вдохновившись идеей и, любезно предоставленной мне светодиодной лентой Белых, сделал кольцевой осветитель для МБС-9. В качестве источника света использовал светодиодную ленту. Основание сделано из дюраля и крепится стопорным винтом к ободку объектива. Поскольку рабочее расстояние с объективом от ф/увеличителя больше стандартного, тубус осветителя увеличен, чтобы отражатель приблизить к плоскости предметов. Для отражателя использована банка из под шпротов, содержимое которой употребилось по прямому назначению. Размеры ее хорошо вписались в рамки поставленной задачи. Банка была обезжирена и покрыта белой водоэмульсионкой. Отражатель крепится к основанию тремя винтами М3. Получившийся осветитель легко ставится и снимается, не мешая работе с рассматриваемыми предметами. Когда он был готов и с ним я посмотрел в микроскоп, то результатом остался не очень доволен. Пока смотрел только монеты и мне не понравилось бестеневое освещение, хотя оно было очень равномерным и интенсивным. Не хватало теней для объёма. Пришлось быстренько слепить простенький штатив к боковому осветителю со свободой движения по двум осям и перемещением по высоте. За основу был взят корпус осветителя от какого-то МБСа с конденсором, но без патрона и лампы. Основанием послужила какая-то ненужная деталь. Источником света здесь стал светодиод. Для его установки и фокусировки был сделан цилиндр легко перемещающийся внутри корпуса осветителя и фиксирующийся стопорным винтом. С ним изображение показалось мне более интересным. Интенсивность света, естественно, регулируется не зависимо у обоих осветителей.

Посоветуйте хороший недорогой осветитель для мби-1.
Критерии - достаточно света даже на 90х (не по минимуму, а чтобы не было темно), легкодоступный сменный источник света. Лампы накаливания способны на такое?

_________________
МБИ-1 8х0.2 20х0.4 40х0.65 60х0.85 90х1.25

а почему нет , автомобильная 50 ват например , осветит все ,что хочешь ,печка конечно. лампа от мби-11 имеет 100 ват.
Ои-35 вам наверное подойдет ,или переделанный под светодиод ои-32 ,я такой использую с биоламом ,не келлер конечно ,но светодиода 3 ват хватает на все.

50 ватт под столиком это жесть. ОИ-32 кажется не подойдет, там штырька нет, а если переделывать под светодиод то лучше китайский из фотору за 300р взять (ну и штырек обточить, оторвать "уши").
А ОИ-19 как без переделки освещает?

_________________
МБИ-1 8х0.2 20х0.4 40х0.65 60х0.85 90х1.25

А китайская насадка за 290р на объективе с увеличением 90х даст лучше освещение по сравнению с зеркалом и лампой накаливания? Или она совсем слабенькая?

Для хсп15? Нет, даже если вынуть голубой фильтр из нее будет светить не очень. 20 ватт лампочка. И еще корпус пластиковый и будет плавиться и вонять.
Вопросом освещения я как раз сейчас занимаюсь, у меня мби-1 (тот же биолам по факту), 90х объектив скоро будет.
Пока думаю в сторону точечных светодиодных юсб-фонариков в тандеме с зеркалом, там переделок много не надо, максимум шнур удлинить.

_________________
МБИ-1 8х0.2 20х0.4 40х0.65 60х0.85 90х1.25

Купил сегодня такой осветитель
http://www.fix-price.ru/buyers/catalog/ ... 00/?cat=11
В нем поганая пластиковая линза которая портит все, снял ее, просверлил по центру. Возможно уберу совсем, т.к оно сильно греется. В тандеме с зеркалом (светодиод в 5см от него) критическое освещение реализуется по всему полю и даже с избыточной яркостью, при полностью открытой диафрагме смотреть нереально 90х объектива еще нет, отпишусь как получится такое освещение с ним. На 60х картинка отличная, даже нету этого назойливого эффекта с мусором намазанным на вращающуюся сферу.
diana7dg, попробуйте такой вариант, такие осветители продаются в любом компьютерном магазине, если нет фикспрайса.

_________________
МБИ-1 8х0.2 20х0.4 40х0.65 60х0.85 90х1.25

А чем Вам обычная светодиодная магазинная лампочка в качестве критического освещения не подходит?
Такие лампочки есть повсюду. Светорассеиватель уже на ней стоит. Разбирается она руками. Ставится куда угодно...

У меня резисторов нету. А в этом осветителе уже он есть. Или речь о настольной светодиодной лампе? Так она не точечная.

_________________
МБИ-1 8х0.2 20х0.4 40х0.65 60х0.85 90х1.25

Я имею ввиду вот такую лампу там уже всё в ней есть.
viewtopic.php?f=6&t=1348&start=255

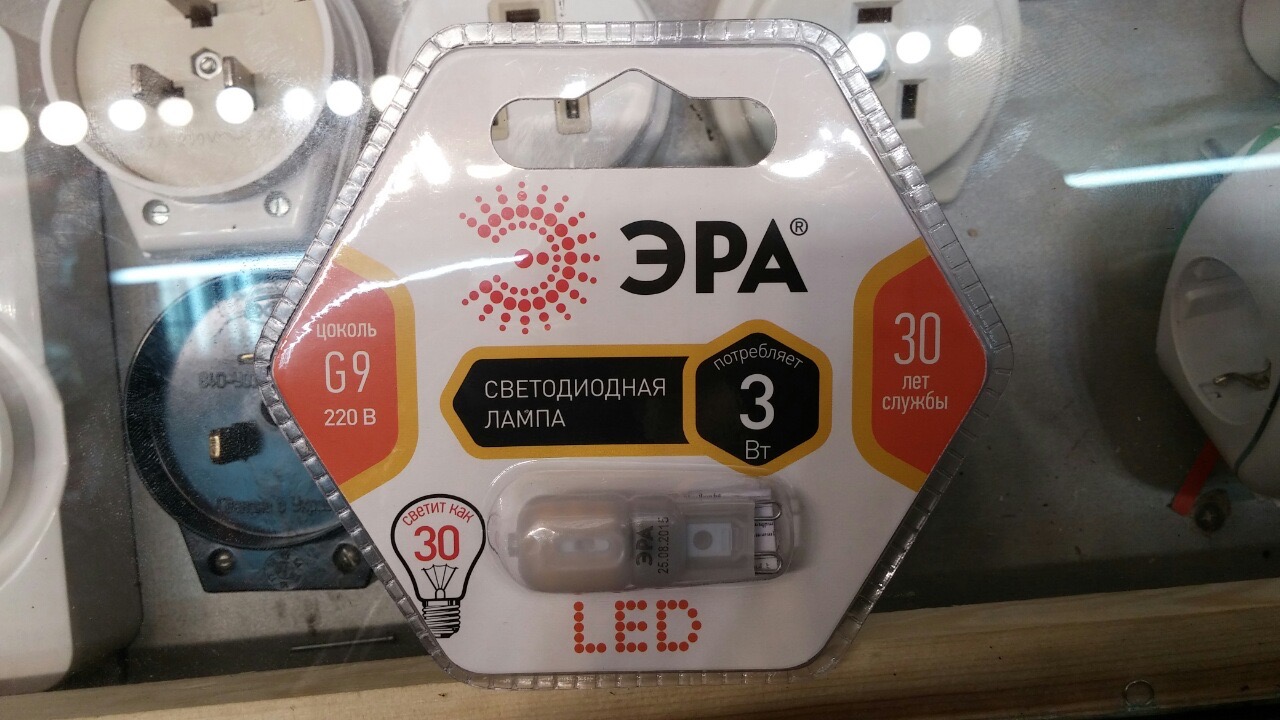

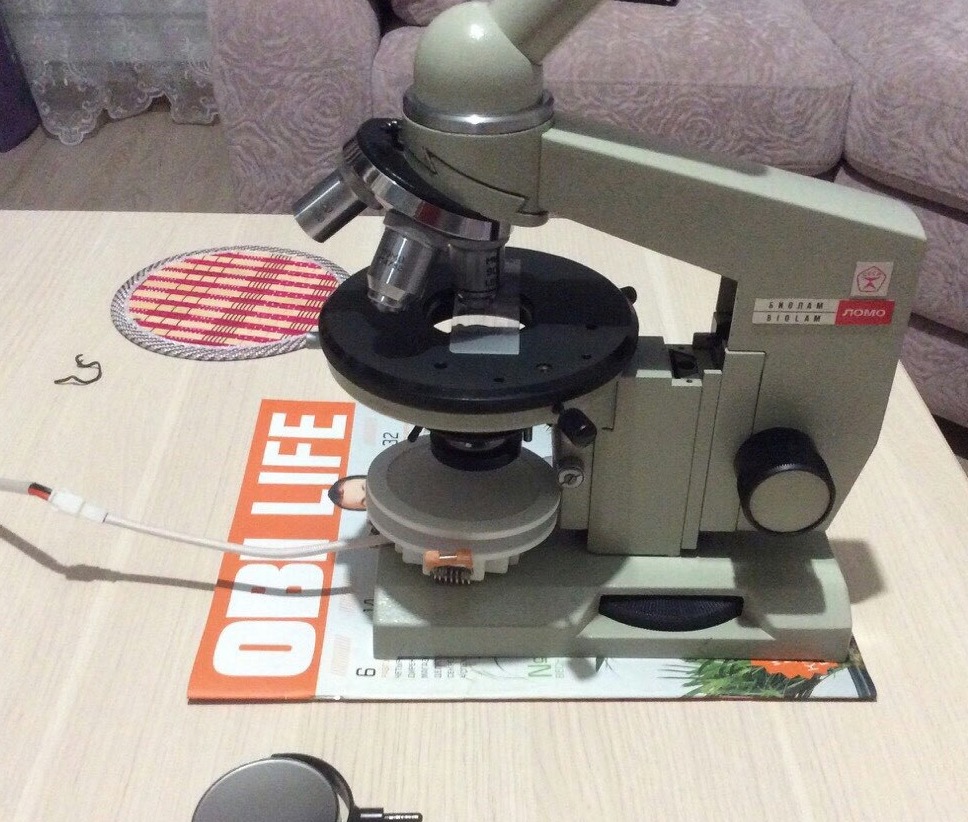

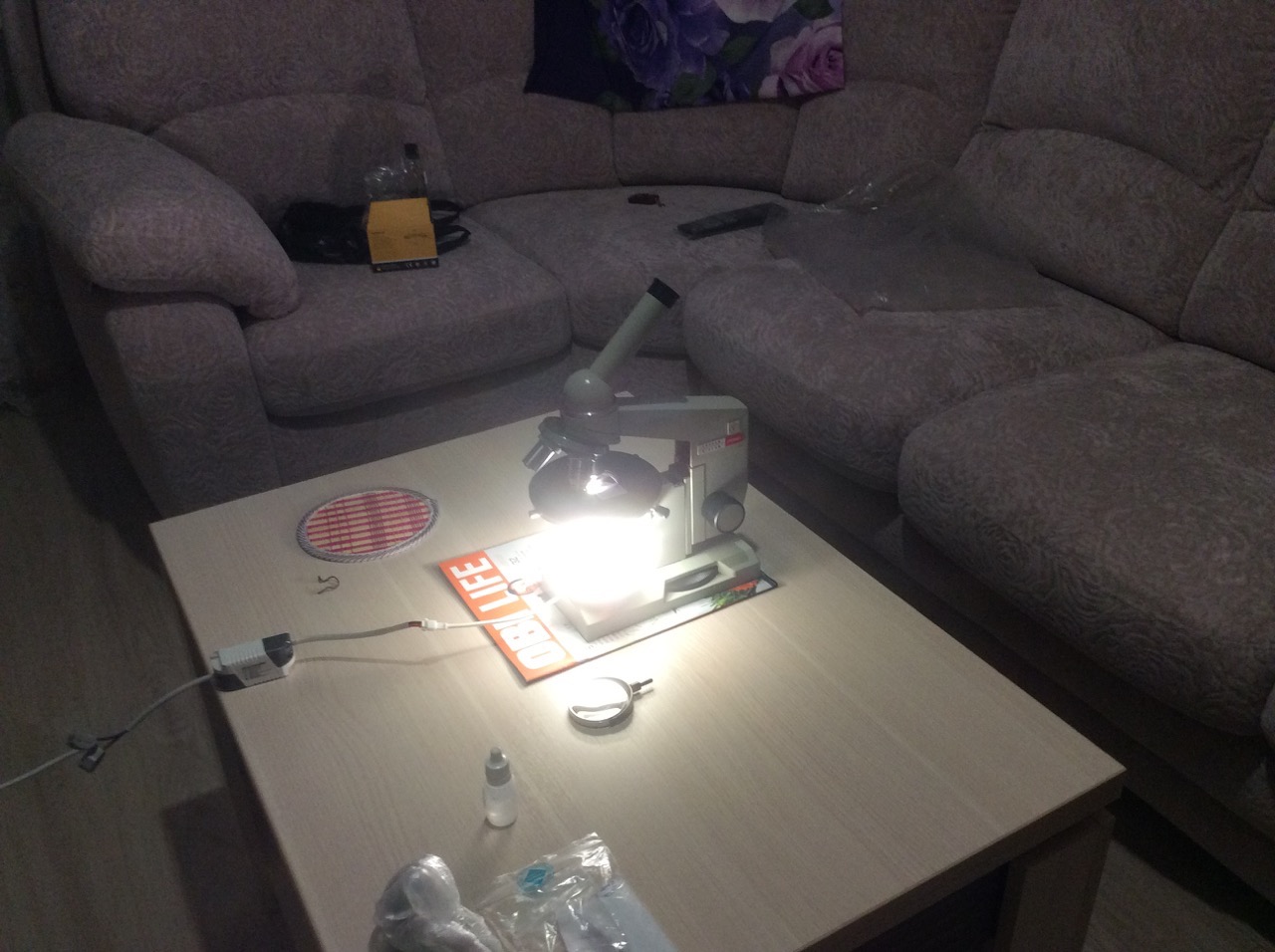

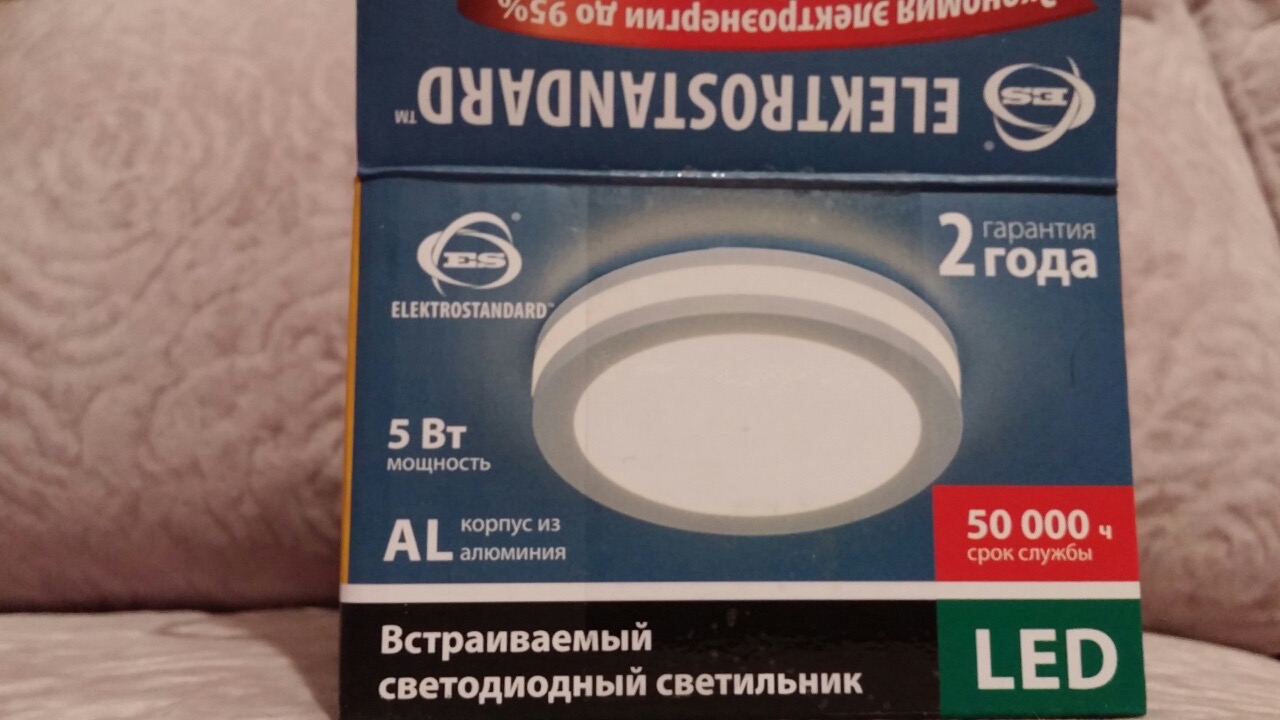

А я вот такую светодиодную лампочку купила! Первый кадр не она. Хотела такую маленькую, но она с патроном 6 см в высоту и 3W, слабовата показалась, на 5W только встраиваемую нашла.
