Начал новую тему про Микмед-2, не думал, что уже есть такая! Благодарю за приглашение Microbiologist(а).

Братцы, имею вопрос. На всех Микмед-2 столик двигается "вперед-назад" НАСТОЛЬКО легко? Практически от сквозняка, достаточно чуть наклонить микроскоп, и столик едет под собственным весом. "Вправо-влево" двигается с хорошо, с небольшим усилием. Все промыто и смазано АЦ-1.

Не совсем правильно это. Было такое в присланном микроскопе. Переверните столик. Там есть планки на трех винтах. Ослабьте эть винты и попробуйте сдвинуть к краям, т.е немного прижать маленькие подшипнички. Кстати, металлические направляющие то для шариков целые?

С виду целые, попробую отрегулировать.

Короче разобрался я с регулировкой, нашел где в ручке подкручивается эта разрезная гайка) Весьма элегантное инженерное решение надо сказать.

Здравствуйте! Облазил все форумы но так и не нашел как юстировать осветитель на микмед 2-2
Подскажите, с чего начать, где чего раскрутить? И зачем у него на передней панели закрытый заглушкой винт? Я пробовал его крутить — ничего не меняется

_________________
Микмед 2-2

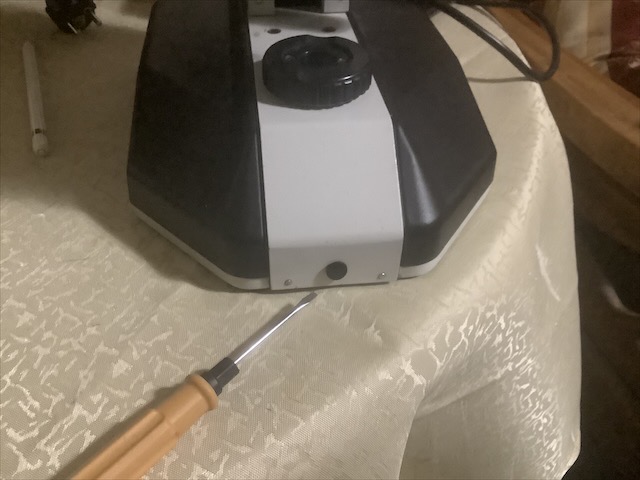

Вот этот винт под заглушкой, для чего?

_________________
Микмед 2-2

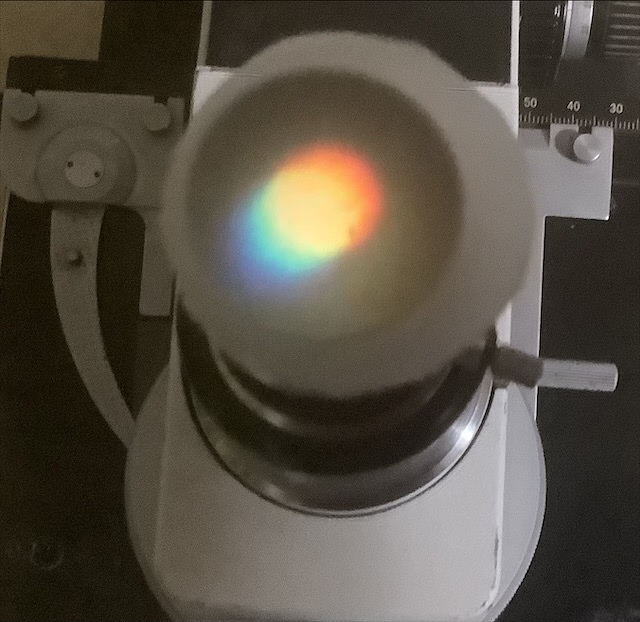

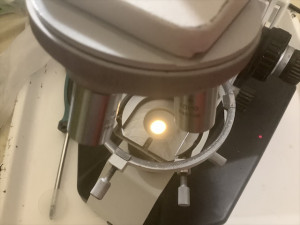

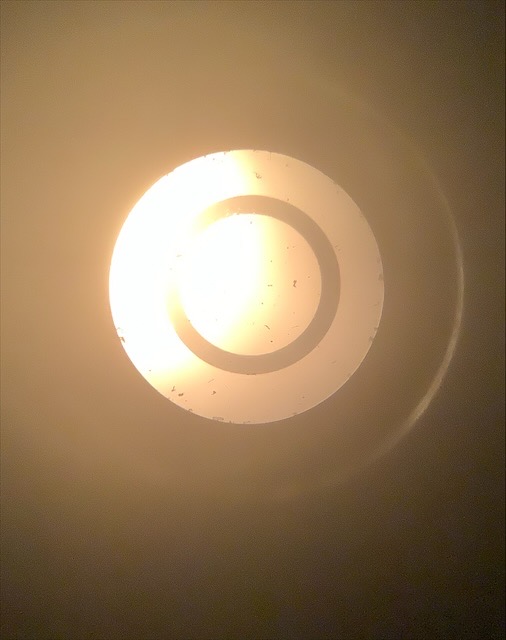

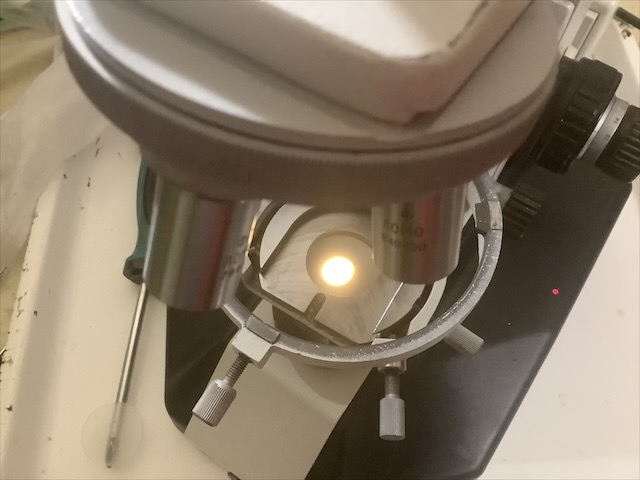

Этот винт не юстировочный. Если его открутить, то появится возможность снять планку с полевой диафрагмой. На фото очень сильная децентрировка осветительной системы. Сначала проверьте, концентрично ли расположена нить лампы накаливания на матовой пластинке. Для этого нужен МИР-4. Но вряд ли из-за этого. Возможно, кронштейн конденсора перекошен. Или сам конденсор разбирали и не отъюстировали. Плохую юстировку конденсора и/или перекос кронштейна конденсора относительно оптической оси на самом деле выявить очень легко. Третья причина - возможно, нужно поменять наклон зеркала (зеркало там юстируется тремя винтами). Правильность наклона зеркала нужно проверять в самую последнюю очередь, если первые два пункта результата не дали.

_________________
Микмед-2, Бимам, Биолам

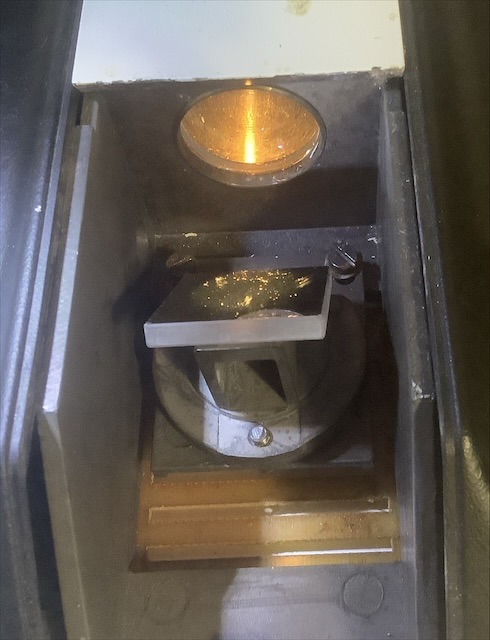

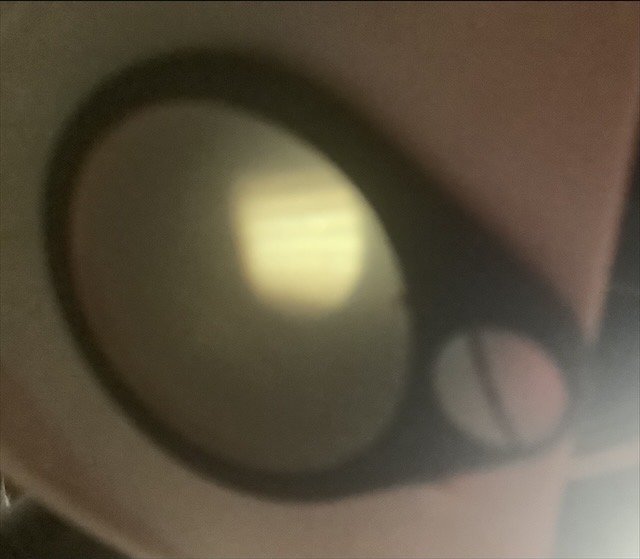

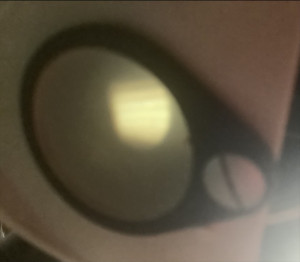

Проверил все еще раз. Подвигал лампу в держателе — это ничего не дало. Даже со снятой полевой диафрагмой пятно пятно лампы проецируется на край конденсора. Поэтому решил что все-таки дело в зеркале. Как его юстировать, ума не приложу

_________________
Микмед 2-2

Крутить отвёрткой, осторожно! Не расхерачьте зеркало!
Как ослабите винты, подвигайте рукой "подставку" зеркала влево/вправо, чтобы свет попадал в центр зеркала.

А что с центральным винтом? Снизу к нему подлезать?

_________________
Микмед 2-2

Подозреваю, что центральный винт - это ось, на которой вращается "подставка" зеркала.
Но, если затянут, то надо смотреть снизу...

Трогать это зеркало нужно в самую последнюю очередь. Центрального винта там нет. Правильно написали, это ось, относительно которой качается зеркало при юстировке. К регулировочным винтам можно подобраться только снизу, предварительно сняв с микроскопа текстолитовую пластинку. Но сначала нужно проверить, нет ли перекоса кронштейна конденсора относительно оптической оси. Если кронштейн конденсора снимался с микроскопа, то его нельзя просто так прикрутить назад и зафиксировать винтами в произвольном порядке.

_________________
Микмед-2, Бимам, Биолам

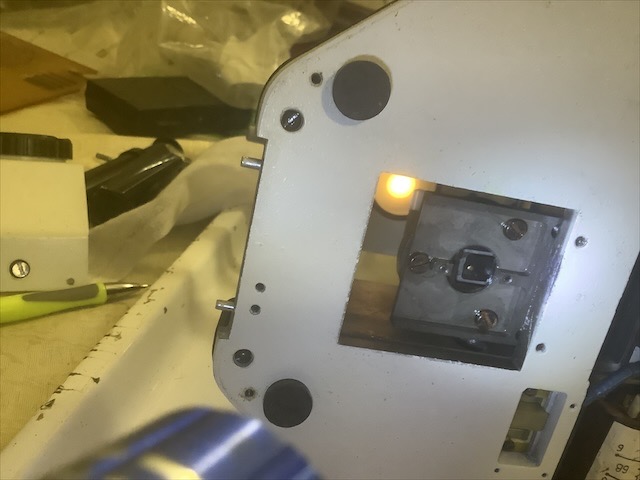

Друзья, спасибо за советы! Действительно надо было всего-навсего открутить текстолитовую подошву и покрутить три винта под зеркалом, одновременно выравнивая световое пятно по центру матового стекла в держателе светофильтра конденсора. К счастью, они крутились довольно легко, и подозреваю, что это и явилось причиной разъюстировки. Теперь у меня идеальный кёлер)). И огромное уважение ЛОМОвским инженерам придумавшим столь легкую в настройке конструкцию!
Прикрепляю фотки для будущих поколений обладателей этих великолепных микроскопов!

_________________
Микмед 2-2

Поделитесь, интересно!
