Кое-как - можно. Успешно - нельзя. Коррекции аберраций "конечных" объективов выполнены для определенной длины тубуса. При нарушении длины тубуса, как в данном случае, особенно явно проявляется сферическая аберрация (мутность/размытость изображения). Какое-то изображение есть, конечно. Но объективы работатют хуже, чем должны на самом деле.

_________________
Микмед-6 вар. 74., Микмед-2 вар. 11.

кто-нибудь может подсказать, где посмотреть параметры резьбы объективов Carl Zeiss Jena на 19 мм. Стандарт какой-то?

_________________
Если вы это читаете, значит актуально:
Меняю мои, М-флюар 100х и М-Флюар 10 на ваши М-флюар 20х и М-флюар 40х тубус бесконечность.

Метрическая резьба М19*0,75.

_________________
Оборудование:
Штатив МББ-1А, объективы Leitz Photar.

не похожа она на метрическую.

Сделал макрофото с миллиметровой мишенью рядом. Путём сопоставления шага и сетки вычислил, что шаг между витками 0,66-0,67 мм.
Скорее всего это дюймовая резьба 3/4 (19,05мм) с числом ниток 38 на дюйм.

_________________
Если вы это читаете, значит актуально:
Меняю мои, М-флюар 100х и М-Флюар 10 на ваши М-флюар 20х и М-флюар 40х тубус бесконечность.

Неправильно померили значит, на них точно метрическая резьба, в каталогах видел. Если найду куда дел резьбомер сделаю фото с ним.

_________________
Оборудование:
Штатив МББ-1А, объективы Leitz Photar.

Сегодня перемерил более тщательно и аккуратно.

Диаметр на фото электронным микрометром. Он точный (+- 2 мкм)
Шаг резьбы действительно 0,75 мм см построения в редакторе с учетом погрешности построений совпадает почти полностью

Но вопрос остается - диаметр не стандартный. Метрическая бывает или 18 или 20. А 19 мм это 3/4 дюймовая
С таким малым числом витков - 3 неполных витка, на неё накрутится и 38 ниток и 30 одинаково успешно. 0,75 это 34 нитки на дюйм

Но все-же хотелось бы отсылки к литературе. Слишком мелкие измерения с ограниченным инструментарием неизбежно приведет к ошибке.

_________________
Если вы это читаете, значит актуально:
Меняю мои, М-флюар 100х и М-Флюар 10 на ваши М-флюар 20х и М-флюар 40х тубус бесконечность.

Наружный диаметр резьбы может гулять в довольно широких пределах, притупляют вершинки по разному. Конечно 19 вместо 20 на заводской детали быть не может, но все же лучше мерить средний диаметр. Например методом трех проволочек (тут наверное двух - мало витков), вот про него: https://helpiks.org/2-10392.html. Только еще угол померить нужно, 55° или 60°. Если это в Москве, можно просто ко мне на следующей неделе заехать, я на измерительном микроскопе и угол и шаг измерю.

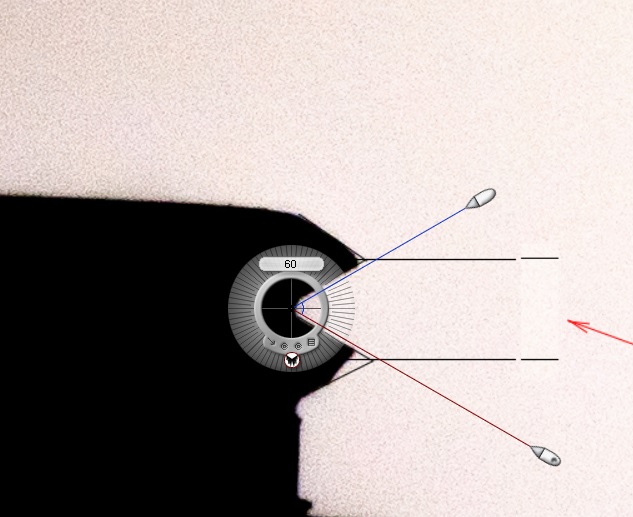

По фото угол 60°:

_________________
МБС-1, МБИ-11, МБИ-1+МФН-11, ММР-2Р, ММИ-2, МИС-11, ПМТ-3.

Подскажите, что это в комплекте микроскопа и зачем? На фото обведено красным. Там стеклянная как бы пробирка, но очень маленькая.

Иммерсионное масло и крышка со стеклянной пипкой для его нанесения.

Понятно. Спасибо. Там просто стеклянная трубочка запаянная с одного конца в виде капли.

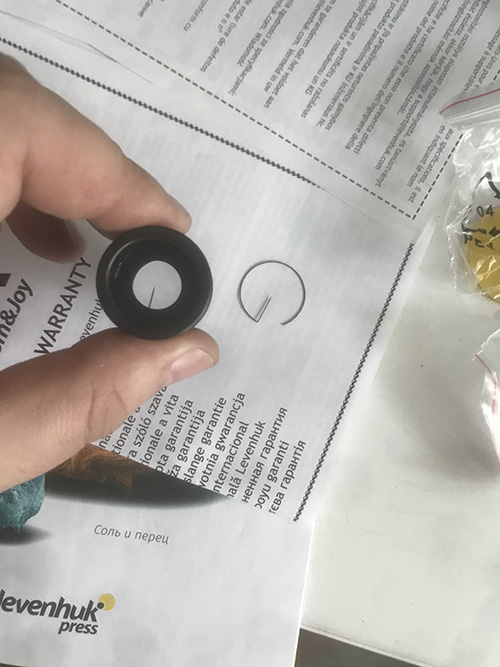

Подскажите пожалуйста. Что это за прицел? )) Для чего он нужен. Эта штучку можно снять.

Указатель, применяется в обучении, типа показать что-то в препарате студентам. Должен сниматься с окуляра.

Спасибо. Снял.

Ткните меня пожалуйста в руководство по съёмке в прямом фокусе на объективы с конечной длиной тубуса. Не могу понять какое там получается увеличение и на каком расстоянии должна быть матрица.

_________________
Оборудование:
Штатив МББ-1А, объективы Leitz Photar.

Кто нибудь прикреплял без токарки?
Может есть какие-нибудь готовые решения?
Как выглядит основание стола? Если плоское, то нет ли у кого его случайно?
Диаметр диска стола на пару миллиметров меньше выштамповки под пластину
