 Заголовок сообщения: Re: МБИ-11
СообщениеДобавлено: 15 янв 2017, 14:51
Не в сети

Зарегистрирован: 10 янв 2017, 12:53
Сообщения: 4022
Откуда: Харьков
Евгений251082 писал(а):
Вы слишком крутой вираж сделали... с МБР-1 на МБИ-11. Оно надо вам? Не факт что вы сделайте из ... конфетку. И при этом уйму времени затратите, хотя..., опыт будет. Хорошие конфеты из сливочного масла, молока, да сахара варят, а не из ))) пальмового масла ).
Кажется, лучше бы продолжили с МБР (МБИ) - 3 - отличный и пока ещё доступный микроскоп.

Крутой вираж, да :)
Но МБИ-3 у нас стоят неадекватно дорого на аукционах и интернет-барахолках, при этом состояние вызывает вопросы, застывшая смазка и т.д.
МБИ-11 (конечно, в нерабочем, но не разбитом состоянии) я взял в разы дешевле, чем хотят за МБИ-3 неизвестного состояния!

К тому же, что мне даст МБИ-3 по сравнению с моим МБР-1 с АУ-12? Разве что препаратоводитель будет в комплекте, но не факт! Объективы обычно на МБИ-3, из тех что я видел в продаже, почти всегда не комплектные, а обычные ахроматы. Конденсор то простые КОН-3 (или как его ранняя версия на МБИ-1 называлась) или ОИ-14 (тут да, имеет смысл). Все. Верхнего света в МБИ-3 нет, как и в МБР-1. Так зачем он мне?

У меня от МБР-1 только штатив и конденсор (и картонные диафрагмы к нему :) от которых позволит избавиться ОИ-14). Сверху стоит АУ-12. Объективы ПЛАН 9x20, и ахроматы 20x0,40, 40x0,65 и 90x1,24 МИ оба с пружинками. Это уже не МБР-1 :) Еще есть 40x0,75 ВИ, 10x0,40 Л, ну простые 8x0,20 несколько. Еще есть ПЛАН 3,5x0,10 П, но он требует чистки, его еще даже не смотрел. И АПО 20x0,65 с этого МБИ-11, состояние непонятное.

А если я восстановлю с МБИ-11 только конденсор и АУ-26 - это уже покроет его цену раза в 2-3.

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI


Последний раз редактировалось amphicyon 15 янв 2017, 15:17, всего редактировалось 6 раз(а).

Вернуться к началу
 Профиль


 Заголовок сообщения: Re: МБИ-11
СообщениеДобавлено: 15 янв 2017, 15:00
Не в сети

Зарегистрирован: 10 янв 2017, 12:53
Сообщения: 4022
Откуда: Харьков
vladbeseda писал(а):
Ну вот! Появились аргументы, чтобы не трогать винты с дырками.
По блоку макро-микро винтов. Работу микровинта визуально можно наблюдать по зазору между блоком и основанием штатива. Имейте только ввиду,что винт долго крутится-больше двадцати оборотов от в.м.т. до н.м.т.
Фото прилагаю, спичку приложил для наглядности.
Пожелание. Не жалейте собственных фото. Будет легче соображать, где вы тормознулись.
Вечером посмотрю по конденсору.

Все равно как-то чистить и менять смазку микромеханизма надо.

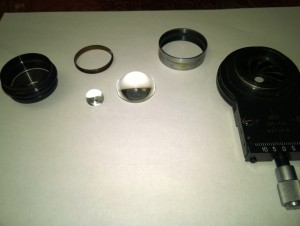

По конденсору - он у меня сейчас разобран до "естественных" блоков: блок с линзами разобран (передняя линза отклеена, линзы чуть потерлись друг о друга), корпус-цилиндрик, и блок диафрагмы целиком. Диафрагма грязная, туго, но работает. Механизм смещения - не работает, залип, хотя ручка крутится.


Вложения:
WP_20170115_14_11_51_Pro.jpg [ 182.88 КБ | Просмотров: 6709 ]

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: МБИ-11
СообщениеДобавлено: 15 янв 2017, 21:29
Не в сети
Аватара пользователя

Зарегистрирован: 13 сен 2014, 11:40
Сообщения: 1315
amphicyon писал(а):
А если я восстановлю с МБИ-11 только конденсор и АУ-26 - это уже покроет его цену раза в 2-3.

тогда будет здорово! по возможности, фотографии с восстановлением выкладывайте.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: МБИ-11
СообщениеДобавлено: 15 янв 2017, 22:27
Не в сети

Зарегистрирован: 06 окт 2013, 18:17
Сообщения: 1178
amphicyon писал(а):
vladbeseda писал(а):
Ну вот! Появились аргументы, чтобы не трогать винты с дырками.
По блоку макро-микро винтов. Работу микровинта визуально можно наблюдать по зазору между блоком и основанием штатива. Имейте только ввиду,что винт долго крутится-больше двадцати оборотов от в.м.т. до н.м.т.
Фото прилагаю, спичку приложил для наглядности.
Пожелание. Не жалейте собственных фото. Будет легче соображать, где вы тормознулись.
Вечером посмотрю по конденсору.

Все равно как-то чистить и менять смазку микромеханизма надо.
По конденсору - он у меня сейчас разобран до "естественных" блоков: блок с линзами разобран (передняя линза отклеена, линзы чуть потерлись друг о друга), корпус-цилиндрик, и блок диафрагмы целиком. Диафрагма грязная, туго, но работает. Механизм смещения - не работает, залип, хотя ручка крутится.

Вот Вам руководство по полной разборке ОИ-14, правда на немецком языке :) , но по картинкам всё поймёте:
http://mikroskopfreunde-nordhessen.de/dateien/OI-14.pdf


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: МБИ-11
СообщениеДобавлено: 15 янв 2017, 23:07
Не в сети

Зарегистрирован: 17 июн 2011, 20:46
Сообщения: 1372
Тут http://www.microscopy-uk.org.uk/mag/indexmag.html?http://www.microscopy-uk.org.uk/mag/artmar06/iw-lomooblique.html тоже самое, но на английском.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: МБИ-11
СообщениеДобавлено: 16 янв 2017, 18:57
Не в сети

Зарегистрирован: 10 янв 2017, 12:53
Сообщения: 4022
Откуда: Харьков
Ух ты
Спасибо!

Даже у них есть инструкция по разборке нашего конденсора, а у нас нет :)

Не знаю, стоит ли разбирать диафрагму, собрать ее потом не так легко.
Так что, замачивать в уайтспирите все? Там, как я понял, зубчатая рейка пластиковая? Нужно ли и как потом удалить уайтспирит?

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: МБИ-11
СообщениеДобавлено: 16 янв 2017, 19:53
Не в сети

Зарегистрирован: 10 янв 2017, 12:53
Сообщения: 4022
Откуда: Харьков

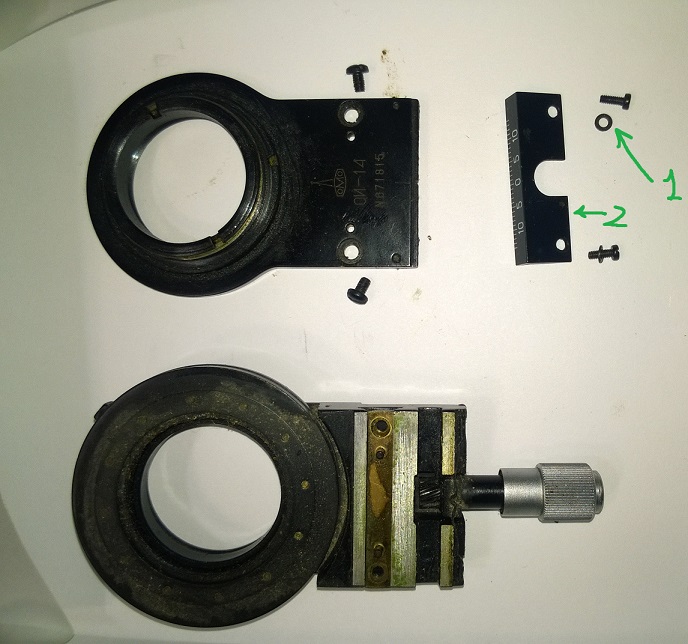

Пока разбирал, проглядел кое-что.
Шайбы 1 ставятся поверх пластинки со шкалой 2 или под нее?
И зачем нужны шайбы (фиксирующие под шлиц) на верхней части, где резьба? Их стоит раскручивать?


Вложения:
WP_20170116_18_34_35_Pro (2).jpg
WP_20170116_18_34_35_Pro (2).jpg [ 159.04 КБ | Просмотров: 6626 ]

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: МБИ-11
СообщениеДобавлено: 17 янв 2017, 09:59
Не в сети

Зарегистрирован: 26 ноя 2016, 13:18
Сообщения: 419
Шайба всегда ставится под головку винта, дабы винт крутился легко и не рвал краску с поверхности детали. А прокладка калиброванной толщины всегда отличается по виду от обычной шайбы.

_________________
МБИ-15, МБИ-11


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: МБИ-11
СообщениеДобавлено: 17 янв 2017, 16:34
Не в сети
Аватара пользователя

Зарегистрирован: 10 янв 2016, 18:32
Сообщения: 347
Откуда: Иркутская область
Господа! У кого есть список того , что идет в зипе к МБИ-11, поделитесь! Помимо списка обьективов-он известен из руководства.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: МБИ-11
СообщениеДобавлено: 17 янв 2017, 17:10
Не в сети

Зарегистрирован: 13 фев 2015, 22:14
Сообщения: 38
Откуда: Нижний Новгород

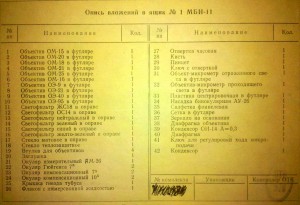

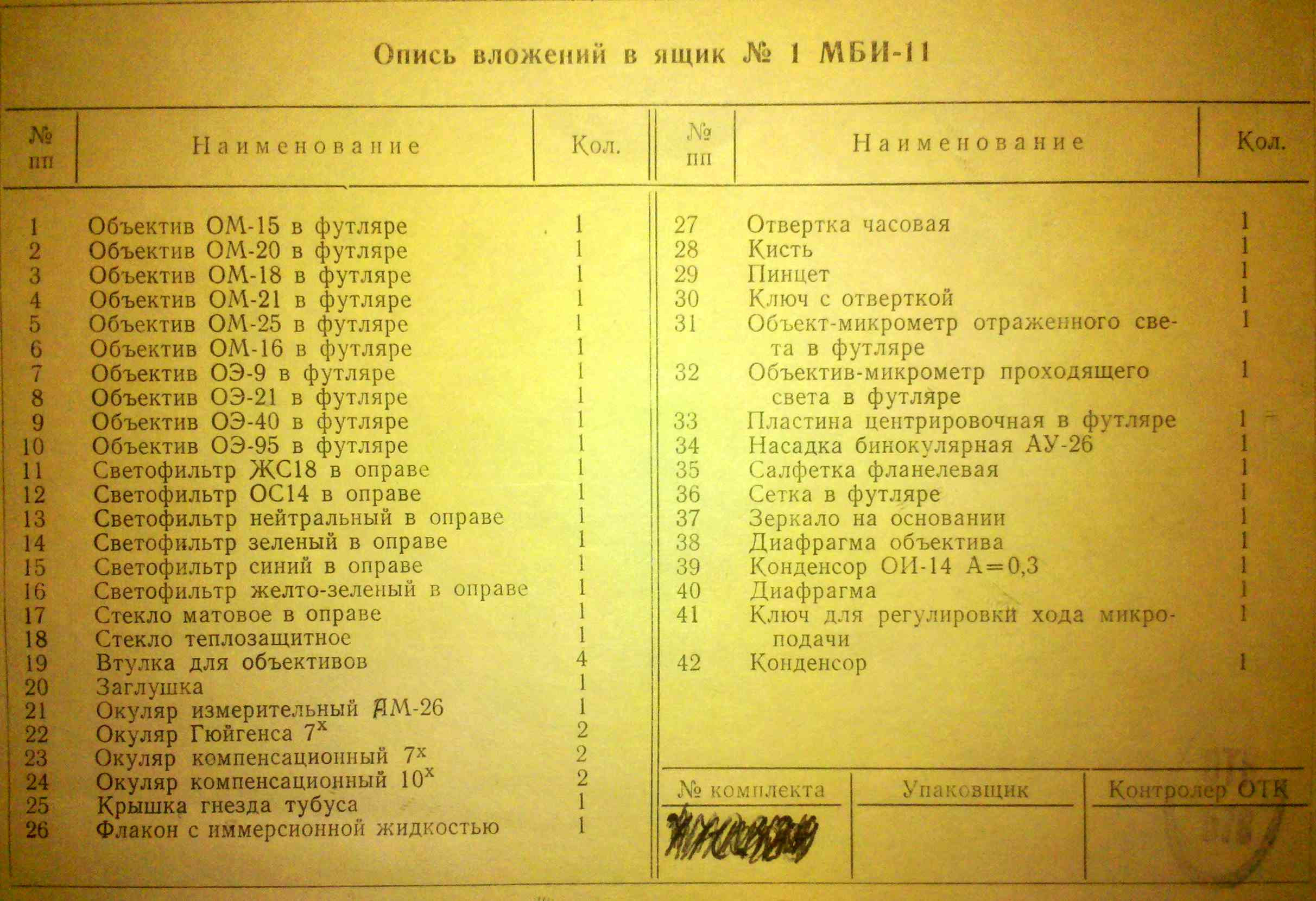

Вот список ЗИП.


Вложения:
МБИ-11 ЗИП.jpg
МБИ-11 ЗИП.jpg [ 206.36 КБ | Просмотров: 6547 ]
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: МБИ-11
СообщениеДобавлено: 17 янв 2017, 17:27
Не в сети
Аватара пользователя

Зарегистрирован: 10 янв 2016, 18:32
Сообщения: 347
Откуда: Иркутская область
Спасибо большое


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: МБИ-11
СообщениеДобавлено: 17 янв 2017, 19:17
Не в сети

Зарегистрирован: 10 янв 2017, 12:53
Сообщения: 4022
Откуда: Харьков
Переднюю линзу конденсора от остатков клея по краю можно ацетоном почистить? Или на ней покрытие какое-то можно повредить? С виду, на ней нет просветления. Клей там в виде шершавого желтоватого налета, и уайтспиритом не счищается. Может, и вовсе не чистить, так и вклеить.

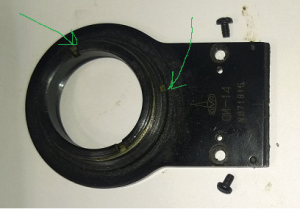

И вот эти кольца лучше не трогать? Они что-то юстируют?


Вложения:
Безымянный.png [ 181 КБ | Просмотров: 6521 ]

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: МБИ-11
СообщениеДобавлено: 17 янв 2017, 20:19
Не в сети
Аватара пользователя

Зарегистрирован: 31 дек 2012, 13:23
Сообщения: 1927
Откуда: Волгоград
amphicyon писал(а):
Переднюю линзу конденсора от остатков клея по краю можно ацетоном почистить? Или на ней покрытие какое-то можно повредить? С виду, на ней нет просветления. Клей там в виде шершавого желтоватого налета, и уайтспиритом не счищается. Может, и вовсе не чистить, так и вклеить.

Можно.

amphicyon писал(а):
И вот эти кольца лучше не трогать? Они что-то юстируют?


Ничего они не юстируют, по факту это пара трения-скольжения, которая обеспечивает вращение апертурной диафрагмы с механизмом косого освещения вокруг оптической оси конденсора.

_________________
МБИ-3, МБИ-11, МБС-2, МБИ-4, МИН-8, МББ-1А, КФ-1, КФ-4, МФА-2


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: МБИ-11
СообщениеДобавлено: 17 янв 2017, 20:48
Не в сети

Зарегистрирован: 26 ноя 2016, 13:18
Сообщения: 419
Чистым техническим ацетоном (ещё советским) я мою дорогую линзовую астрооптику. Просветлению ущерба при придирчивом изучении не замечено.
Другое дело, что неизвестный ацетон лучше проверить на старых испорченных линзочках. Ну и убедиться, что при высыхании на чистой стекляхе капля ацетона не оставляет следа.

_________________
МБИ-15, МБИ-11


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: МБИ-11
СообщениеДобавлено: 17 янв 2017, 22:00
Не в сети
Аватара пользователя

Зарегистрирован: 31 дек 2012, 13:23
Сообщения: 1927
Откуда: Волгоград
Oleg писал(а):
Чистым техническим ацетоном (ещё советским) я мою дорогую линзовую астрооптику. Просветлению ущерба при придирчивом изучении не замечено.
Другое дело, что неизвестный ацетон лучше проверить на старых испорченных линзочках. Ну и убедиться, что при высыхании на чистой стекляхе капля ацетона не оставляет следа.


Никакой ацетон не повредит непосредственно фронтальной линзе ОИ-14, можно смело ее в нем замочить. А вот с чернением оправы нужно аккуратнее, лучше не допускать контакта с зачерненными поверхностями.
Не факт, кстати, что ацетон снимет старый клей, возможно придется механически счищать.
Просветления в ОИ-14 нет.

_________________
МБИ-3, МБИ-11, МБС-2, МБИ-4, МИН-8, МББ-1А, КФ-1, КФ-4, МФА-2


Вернуться к началу
 Профиль
