Алексей Лк писал(а):

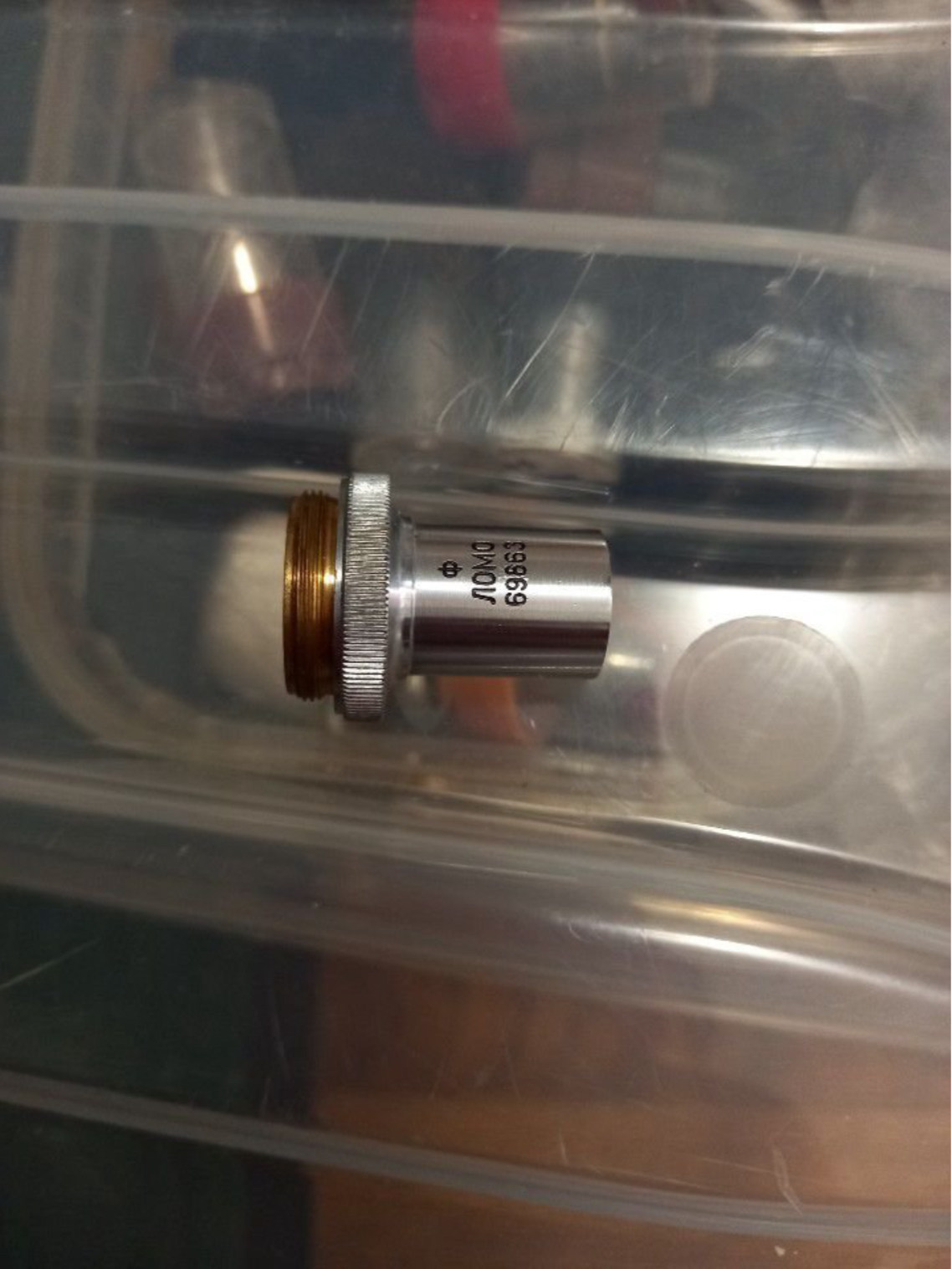

Ну я исхожу из того простого предположения, что линза с фазовым кольцом стоит в задней фокальной плоскости объектива. Это означает что вся основная оптика, формирующая изображение, находится в другом месте объектива, а на заднюю фокальную плоскость, где фазовое кольцо, уже попадает первичное сформированное изображение предмета. Если так, то линзу с фазовым кольцом можно спокойно снять, и объектив просто превратится в обычный. Смысл в том, что место крепления фазового кольца внутри объектива отмечено точно, и туда можно ставить любую линзу, и она будет в задней фокальной плоскости, или я не прав?
если взять оптику на тубус 160 то:
первичное изображение предмета создается в 147мм(RMS) 150мм(DIN) от оправы объектива. Объектив микроскопа работает в этом плане как объектив фотоаппарата с макрокольцами.
В задней фокальной плоскости объектива будет создано изображение бесконечно удаленного предмета.
В микроскопе в задней фокальной плоскости объектива создается изображение источника света и апертурной диафрагмы.
Если снять линзу то изменится оптическая схема всего объектива, изменится его фокусное расстояние(увеличение) изменится коррекция аберраций.
хотя говорят есть объективы которые рассчитаны на бесконечность и последний компонент работает как тубусная линза, то только в этих обективах ее моно убрать и объектив будет работать как бесконечный.
Если что то нужно поместить в задний фокальной плоскости любого объектива то применяют перепроецирование этой плоскости в другое место и там размещают все что душе угодно (КФ-3, interfako и некоторые другие оптические насадки)
