Не очень понял про вогнутые, надо б фото. И про заточку тоже.

А вообще, как раз WD40 рекомендуют для прикипевших винтов.

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

Для серьёзных работ нужно вкладывать деньги в инструмент. Я вложил деньги в инструменты, которые могут изготовить любой инструмент. )))Токарник, сверлильный, заточные, дремель, слесарный и приспособы...

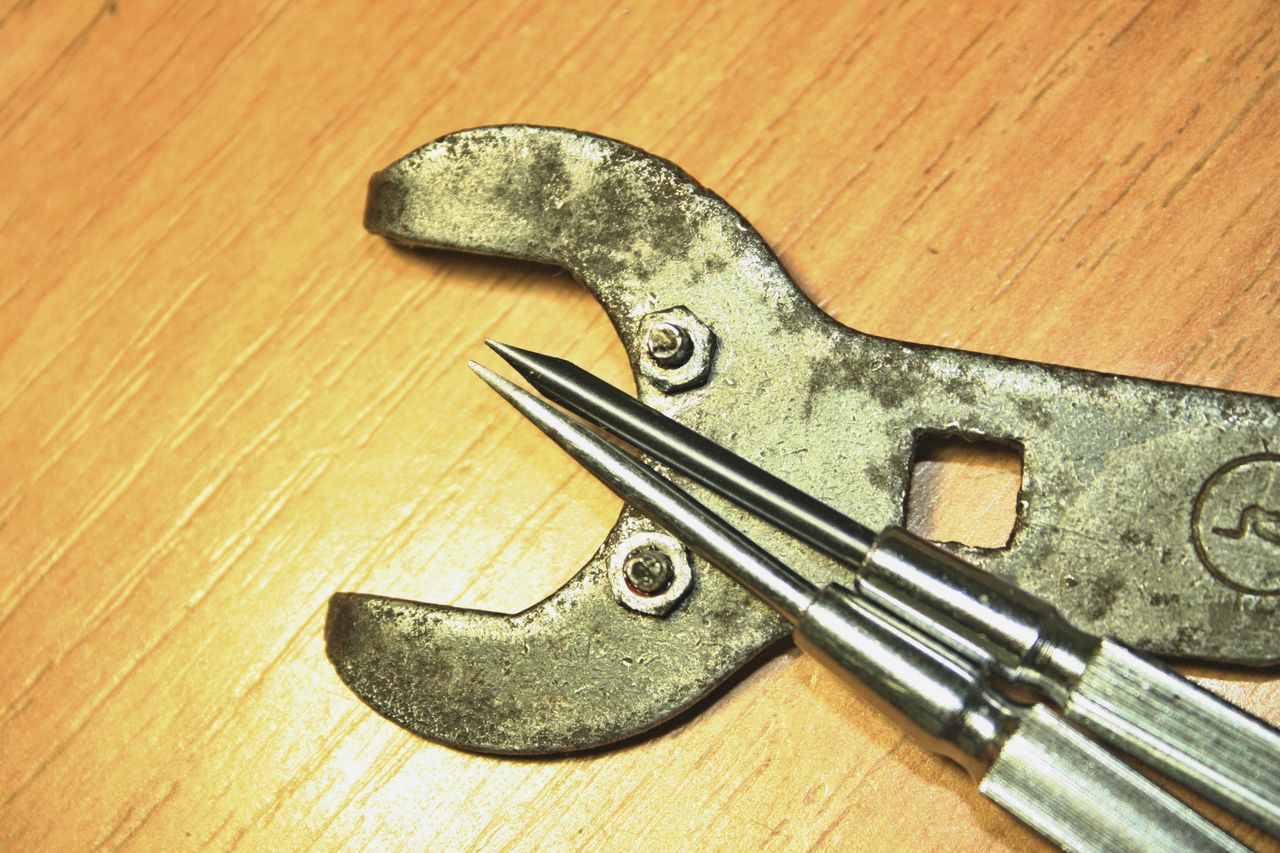

На снимке рогатый ключ для больших ручек микрофокусёра на 15мм, для маленьких микрофокусёра - такой же на 10.
Нижняя отвёртка - с неправильным плоским профилем. легко сорвать узкие шлицы ЛОМОвских винтов, верхняя - с правильным, сужающимся профилем.
Заточить так отвёртку можно на точильном круге с подходящим радиусом, я точил на мелкозернистом зелёном корунде Д=180мм

_________________
МБИ-15, МБИ-11

Я думаю клеить на силиконовый герметик ( можно аквариумный, у них бывает мелкая фасовка). Для оптики мягкий клей предпочтительнее, не создаёт напряжений в стекле. И силиконовый имеет отличную адгезию к стеклу, им аквы клеят на серьёзные нагрузки десятков/сотен кг воды.

_________________
МБИ-15, МБИ-11

Да уж, штангенциркуль фиксирующее кольцо не берет.
Размачивать wd?

Или попробую охладить, а потом нагреть внешнее кольцо. По-идее, оптике не повредит.


а винты на коробе тоже этими же ключами откручиваются?

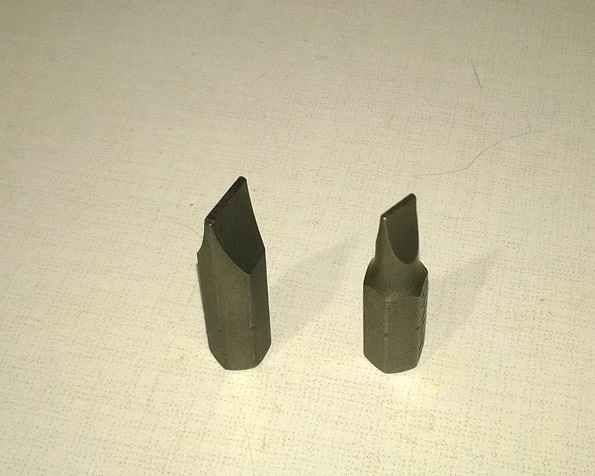

биты отверток у меня такие

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

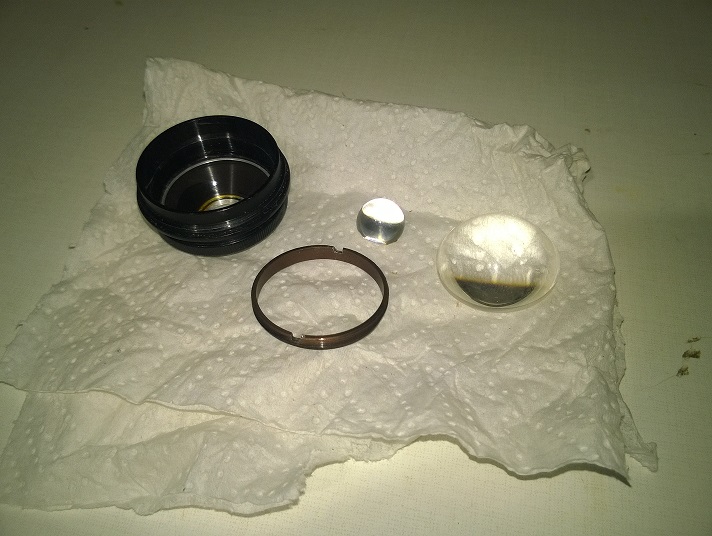

Однако, раскрутил линзы конденсора.
Обычными кусачками без пружины. После охлаждения в морозилке.

Линзы оказались в лучшем состоянии, чем я предполагал, так как поверхность соприкосновения очень небольшая (сфера на плоскость).

Что теперь с ними делать? в бензин? Или уайтспирит, потом в бензин? Металлическую оправу, запачканную маслом - тоже в бензин?
Диафрагма и механизм сдвига вместе с цилиндром корпуса конденсора приклеился к оправе столика конденсора. Туда, как я понимаю, WD попшикать или тоже в бензином?

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

На каком таком коробе? Давайте общаться общепринятыми тех.терминами. )))
Биты отвёрток короткие, и во многие места не достанут. Таких разных и у меня предостаточно, но здесь малоприменимы - мелкие узковаты в ширину и коротки.

_________________
МБИ-15, МБИ-11

не на ручках, а на корпусе

а более мелкие отвертки у меня длинные (2мм, 3мм) и такой же формы

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

Странно! Трудно было конденсор из кронштейна вынуть? А"короб"- наверное имеется ввиду корпус конденсора?
Спустя неск. минут. Так я и знал

"короб" - это корпус механизма фокусировки, там большие винты с двумя отверстиями, речь о "коробе" шла еще до конденсора

Из кронштейна конденсор не вынимается, там и масло присохло, и, может, прикипело...
вот я и спрашиваю, чем растворять?

Чем далее чистить диафрагму и механизм сдвига, линзы?

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

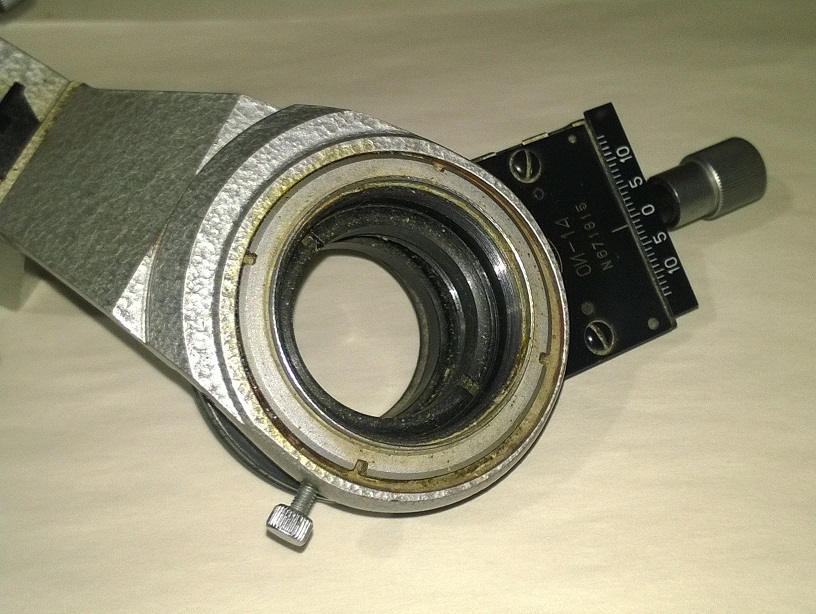

Первым делом полностью выкрутите стопорный винт, удерживающий конденсор. А затем заливайте аккуратно ведешкой. Может быть потребуется выкрутить три потайных винта на кронштейне и открутить большую гайку, удерживающую центрующее кольцо. Кольцо сверху- на фото четыре шлица под спец. ключ видны. По линзам -мойте в растворе с моющим веществом, хоть ферри и протрите мягким безворсовым материалом.
Имейте ввиду-если троните винты потайные, они же центрирующие, потом придется настраивать центровку конденсора. Ведешку не жалейте. В свое время я три дня отмачивал.

Ну, винт, выкрутил, конечно
Вопрос про эту шайбу с четырьмя шлицами - это часть столика (кронштейна) или самого конденсора? То есть, конденсор вытаскивается из нее или вместе с ней?


это я понимаю, не хотелось бы сбивать
Да и заржавели они

Налить WD в эти винты тоже? WD потом удаляется бензином?

Линзы помою Фейри, или что там у меня, оправу линз в бензин?

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

Я же написал-гайка со шлицами удерживает центрирущее кольцо -конденсор уже в него вставляется и фиксируется стопорным винтом. Бензином я не пользуюсь-слишком быстро испаряется. Ведешку или керосин.Когда раскрутите -к тому времени и керосин и ведешка сами высохнут-ничего отмывать не надо- в руках оботрутся. Диафрагму и шестеренки - то же ведешкой. Диафрагма заработает -капельку машинного масла.

Вот конденсор ОИ-14 без кронштейна, думаю теперь вам будет понятно, где в вашей "склейке" сам конденсор, а где кронштейн

_________________
МБИ-3, МБИ-11, МБС-2, МБИ-4, МИН-8, МББ-1А, КФ-1, КФ-4, МФА-2

С двух сторон, с одной?
Спрашиваю подробно, так как у меня еще и ОИ-19 не смазан, еле собрал эту диафрагму на нем. Высыпалась, намучился с ней. Теперь смазать надо, но чтоб и на стекла не попадало - потому машинным опасался лить. Правда, у него с двух сторон не смазать.


Потом еще буду мучить вас тут разборкой ОИ-14

Может, пока WD налил, еще и на батарею поставить?

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

Я же не знаю, в каком состоянии ваши диафрагмы. Промыть ведешкой-заработали- капельку масла на безворсовую ткань и легонько протереть лепестки со всех сторон. Вы случаем не тролите
В осветителе, чтобы случайно не задеть стекло-блок диафрагмы снимите! Сейчас посмотрел на осветители-ничего снимать не надо, если аккуратно нанести немного масла, то оно само попадет на обе стороны лепестков. Главное - чтобы масло не текло, а лишь тончайшей пленкой покрыло лепестки.
