to Odal
Зима в горах... интересный вид.

Как вы рейнокс крепите к ТЛ, можно фото установки на тубус. Озадачился подключением бесконечных объективов на ф/а. С тубусом и установкой тубусной линзы есть несколько непонятных моментов.
Вы, судя по информации в инете, используете также и объективы Olympus OM (их есть у меня) Покажите, как это выглядит и с рейноксом и с олимпусами.

_________________
Если вы это читаете, значит актуально:
Меняю мои, М-флюар 100х и М-Флюар 10 на ваши М-флюар 20х и М-флюар 40х тубус бесконечность.

Вам надо в каких то конкурсах участвовать или хотя бы на сайты фотобанков работы выкладывать что бы копейка капала.
Статья старая но суть понятна https://habr.com/ru/post/23458/
https://habr.com/ru/company/vdsina/blog/515826/

Можно в рамку и на стену

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз, МБИ-3 ,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

Работы очень хорошие, думаю не стоит их "закапывать в землю".

Его желательно ставить на радиатор и при штатных 9 и при переделке на 12В. Любой с отверстием под резьбу. Нарезать самому или искать готовый. Проще самому, так можно сделать как вам надо на месте. На вскидку типа такого. Только надо учесть, что анод тиристора соединен с корпусом прибора, т.е. находится под напряжением. Радиатор надо изолировать -крепление через втулку или на изолятор. В чипДип-е есть

_________________
Если вы это читаете, значит актуально:
Меняю мои, М-флюар 100х и М-Флюар 10 на ваши М-флюар 20х и М-флюар 40х тубус бесконечность.

Большое спасибо всем за тёплые слова!
На фотобанки не хочу - публикую на фликре под свободной лицензией. У меня это хобби, а хобби я принципиально не монетизирую - знаю себя, сразу чисто творческий азарт пропадёт)

Там всё просто - покупаются переходники на алиэкспрессе или ебее. С олимпусом вообще легко было - существуют переходники практически с любой резьбы фотографических светофильтров на RMS. Но поскольку я с разными телевиками использую, с разными резьбами светофильтров, то дополнительные переходники потребовались тоже. Ну а от объектива, если у него не RMS а м25 (как у никон cfi) или м26 (как у митутойо) - уже переходник с такой резьбы на RMS. Сейчас всего этого добра полно, и больше, чем когда я покупать это всё начал, лет 5 назад, так что выбрать более компактные решения, полагаю, сейчас попроще, да и подешевле, наверное.

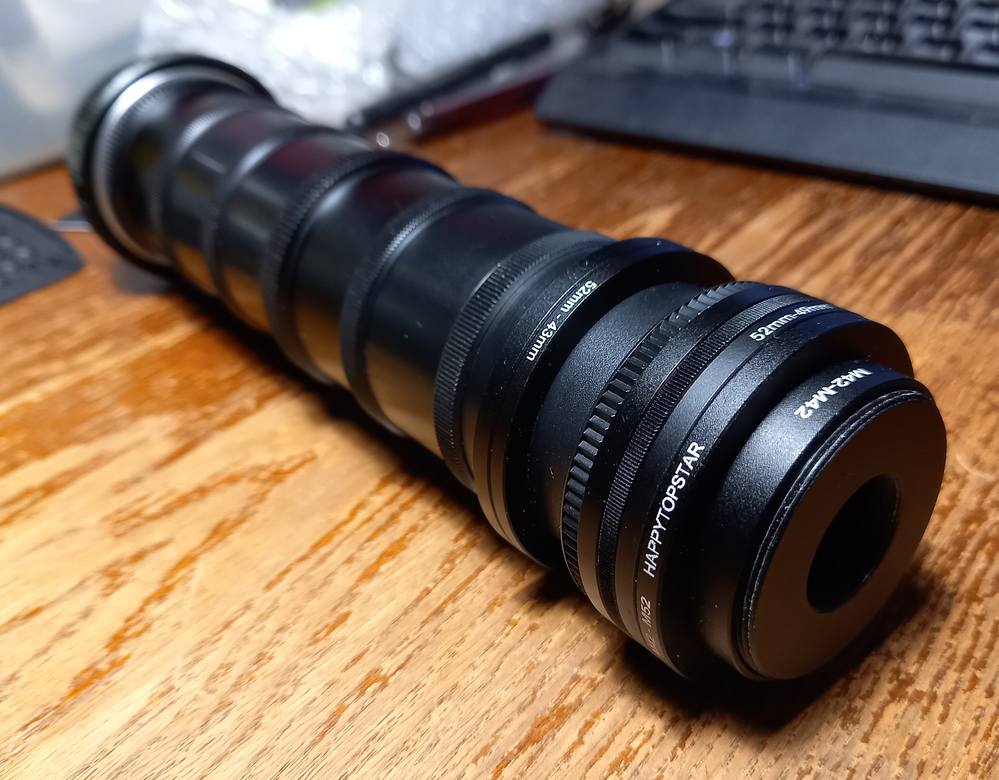

С райноксами несколько сложнее было найти, но тоже нашёл на али и ебее переходники, правда не оказалось "совсем нужных" и пришлось комбинировать разные. Повышающие-понижающие кольца для резьб светофильтров, оборачивающие для них же, ну и с резьб райноксов на них уже и на м42. "Огород городить", конечно, пришлось, но в целом всё терпимо по компактности - от райнокса до опорной поверхности, куда вкручен объектив - менее 30мм. Ну и переходники так подобраны, что могу поставить райнокс и в прямом и в реверсном положении.
Можно было бы собрать постепенно с более подходящими переходниками и сократить, но, как говорится "нет ничего более постоянного, чем временное")) Меня устраивает пока.



А если надо на штатив микроскопа водрузить всё это, то вместо адаптера с м42 на rms прикручивать ласточкин хвост от монокуляра биолама, с помощью переходника м42 папа-папа. Либо на тот же м42 на rms без фланца, как на фото выше- он же помогает поставить объективы митутойо на микроскоп, сняв револьвер, ибо у меня нет штатива, в который влезет парфокальная высота 95мм.

Если речь о старых универсальных блоках питания "Гранат" - погуглил схему, там регулировка напряжения тиристором осуществляется по первичной обмотке трансформатора, то есть по сети 220v. Никакого соединения на корпус быть не может, и не должно!
С корпусом там похоже соединена только средняя точка фильтра питания. Но с учетом что в большинстве квартир нет полноценного заземления, эту точку лучше бы оторвать от корпуса БП.
Регулировка трансформатора по первичке - давно уже крайне устаревшее и неэффективное решение. Трансформатор питается несинусоидальным током, поэтому сильнее греется. И на переменном резисторе присуствует сетевое напряжение, что тоже небезопасно в случае его поломки и возможного замыкания на корпус.
Эти БП выполнены в хорошем качественном корпусе, с надежным трансформатором. Это их большое достоинство. По уму надо бы переделыаать на регулирование по вторичной цепи, с использованием мощного импульсного DC-DC преобразователя типа такого с алиэкспресс:



Это улучшит КПД, снизит нагрев трансформатора, и сделает блок питания более безопасным в обращении. И что немаловажно, продлит ресурс лампы, ведь такие преобразователи позволяют ограничить максимальный ток через неё на уровне его рабочего значения. Лампы перегорают чаще всего из-за броска тока при включении когда нить холодная, и у нее маленькое сопротивление. А с питанием от CV/CC преобразователя, этого броска не будет вообще.

ответил тут viewtopic.php?f=6&t=11131&p=118737#p118739

ответил тут viewtopic.php?f=6&t=11131&p=118742#p118742

Создал темку отдельную про Гранат, что бы тут не офтопить.

"Невесомость". Кристаллы йодида калия. Микрофото с объективом Mitutoyo M Plan Apo 20x0.42 с Raynox DCR-150 в качестве тубусной линзы. Безлинзовое темнопольное освещение с цветным светофильтром, стэкинг, HDR

Weightlessness. Crystals in the dark field. Photomicrography

Красота!!

Большое спасибо!

Крошечный паучок возрастом примерно 40 млн лет, застывший в Ровенском янтаре. Белые пятна видимо паутина. Подсвечивал снизу и сверху.

Отличные и самое главное, интересные фото. И фото и образцы - сохраните. Кто знает, может быть, у Вас в руках новый вид. Членистоногие и в нынешнем состояние - описаны далеко не полностью. А у Вас - самая настоящая палеонтология, ископаемый образец.

Так а толку просто хранить - вид надо определить. Только вот куда послать фото.
