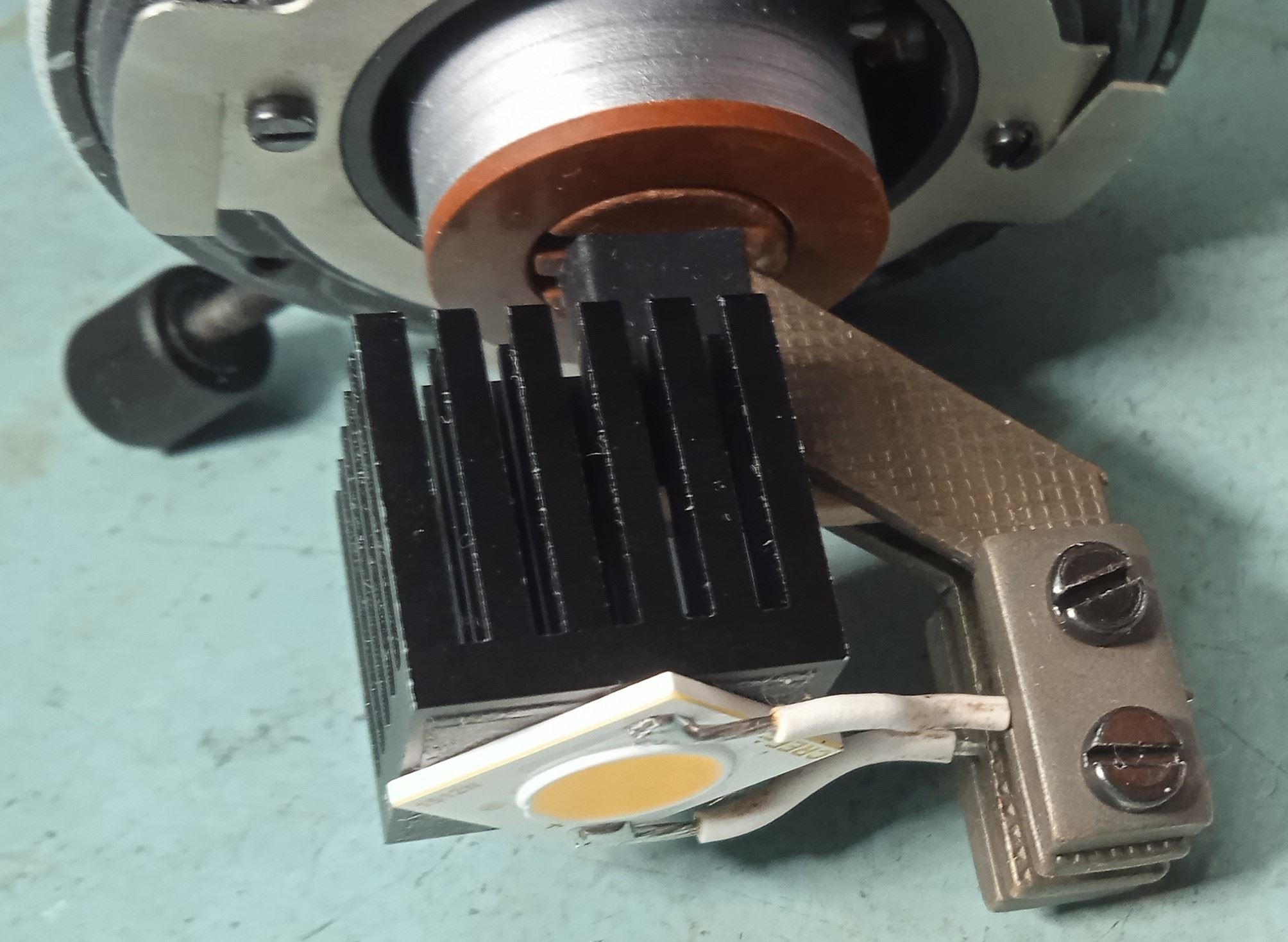

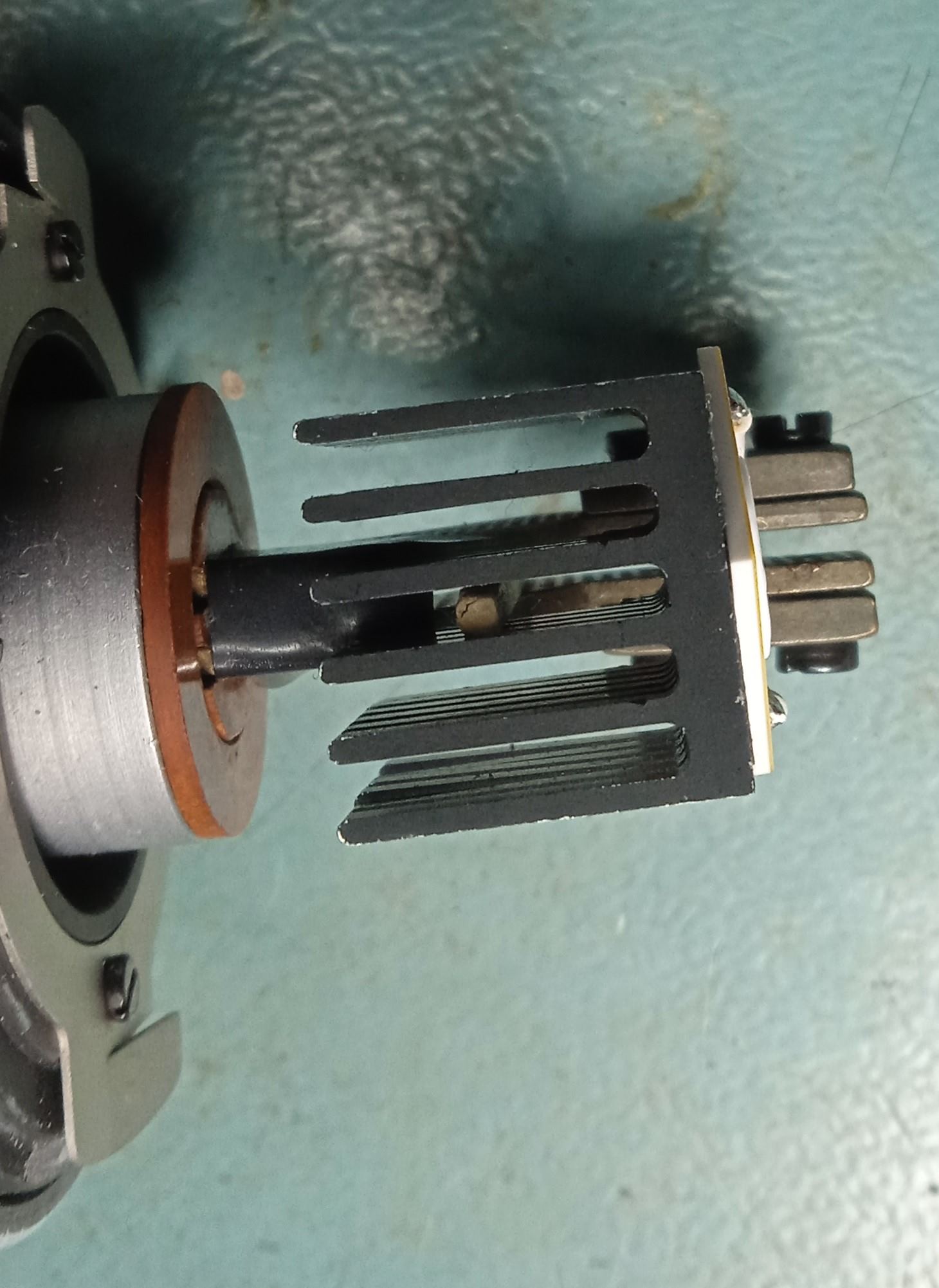

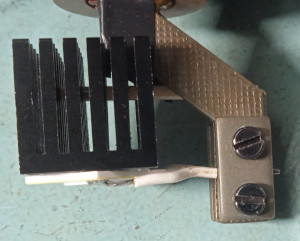

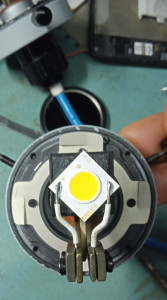

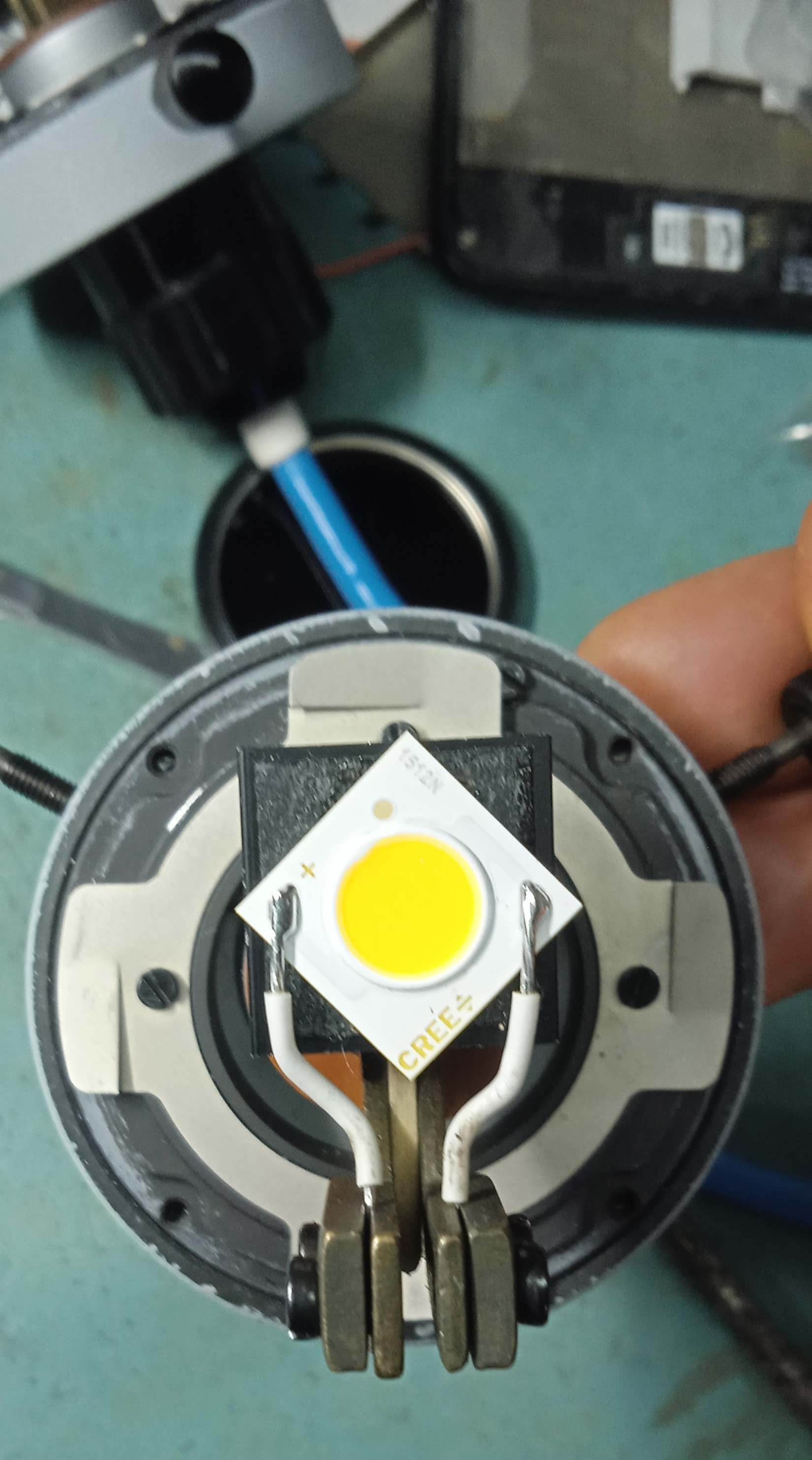

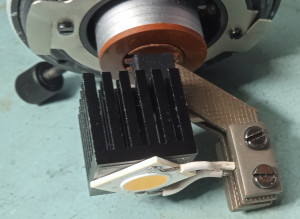

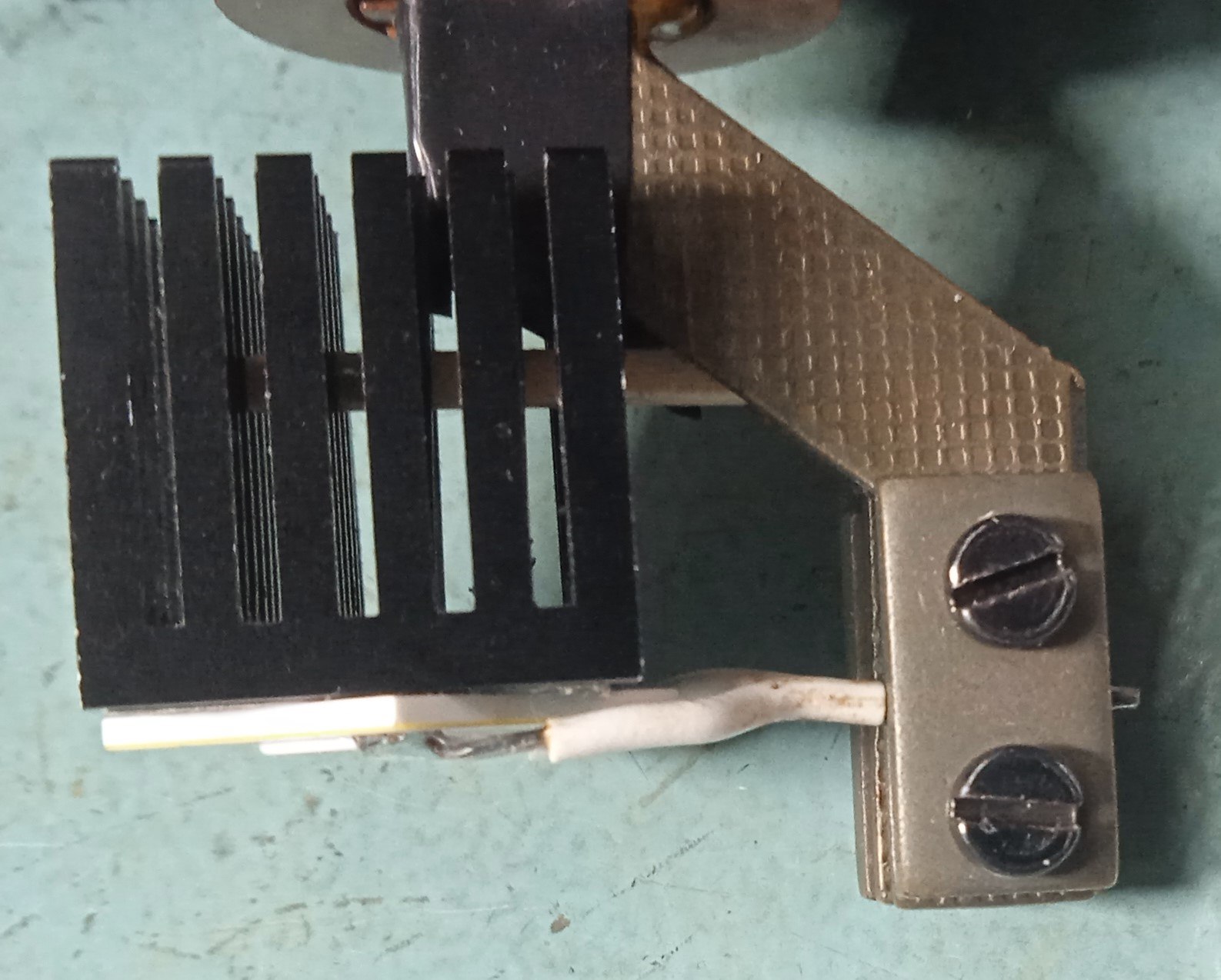

Уважаемые форумчане, возник вопрос о качестве картинки в проходящем свете после замены в осветителе микроскопа "Биолам-И" галогеновой лампы КГМ-9-70 на светодиод с цветовой температурой 5000К. Картинка изменилась радикально, пропал жёлтый цвет, освещение стало приближено к обычному солнечному свету. На первый взгляд стало лучше, но обратил внимание, что пропали некоторые детали, которые видны при освещении галогеновой лампой. Светодиод отцентрирован и установлен в штатный осветитель в тоже самое место, где была галогеновая лампа. Светодиод оригинальный CREE с CRI=80, но тело свечения 8 мм, а не 4 мм., как у галогенки. Поскольку в микроскопе два осветителя, то меняя их можно оперативно сравнивать картинку. Заказал на Алиэкспресс оригинальный CREE c CRI=90 и телом свечения размером 4 мм., но мне кажется, что это проблему не решит.

CRI=80 - это исчезновение части цветов, для нормальной цветопередачи рекомендуют CRI=92, а лучше 95.

_________________
Микмед-6 вар. 74СТ, объективы LOMO Plan 4x/0,10; 10x/0,25; 20x/0,40; 40x/0,65; 100x/1,25 МИ
Nikon E200MV, объективы CFI60 - Plan Achro 4x/0,13; 10x/0,25; Plan Achro DL 10x/0,25 PH1; 20x/0,40 PH1; E Plan Achromat 40x/0,65; 100x/1,25 Oil

Какие именно детали пропали? Вообще, если в галогенке смущает только желтый цвет, а не адовый жар, Вашу проблему решит синий светофильтр из комплекта микроскопа.

Не ожидал, что незначительное уменьшение значения CRI может настолько влиять на картинку. На Алиэкспресс нашёл только оригинальный светодиод CREE телом свечения 4 мм. и CRI=90. В основном всё подделка. Печально.

Объект наблюдения кожа человека, вся картинка серая полупрозрачная. При замене на светодиод, появилось ощущение, что уменьшились градации серого, и картинка стала менее контрастная и информативная. В случае применения галогенки я ставлю яркость лампы на максимум и использую светофильтр СС-1.

Меньше CRI - меньше цветов и полутонов.

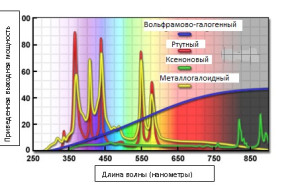

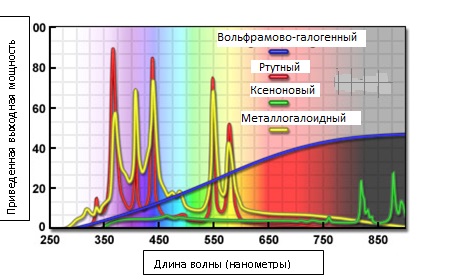

Взято вот отсюда:

_________________
Микмед-6 вар. 74СТ, объективы LOMO Plan 4x/0,10; 10x/0,25; 20x/0,40; 40x/0,65; 100x/1,25 МИ
Nikon E200MV, объективы CFI60 - Plan Achro 4x/0,13; 10x/0,25; Plan Achro DL 10x/0,25 PH1; 20x/0,40 PH1; E Plan Achromat 40x/0,65; 100x/1,25 Oil

В точку! При использовании светодиода, наблюдаю аналогичную картину потери контрастности. Причём в моём случае особенно заметно на серых полутонах. Похоже что уменьшение амплитуд некоторых длин волн света в спектре излучения светодиода вызывает значительную потерю информации об объекте исследования, вплоть до её полного исчезновения.

Наоборот, у светодиодов с низким CRI есть пик в синем в районе 440-450 нм. Любые объективы с ахроматической коррекцией сильно размывают изображение на этих длинах волн, да и апохроматы не все хорошо работают. Кроме того, COB-светодиоды - плохая прямая замена для КГМ9-70, при этом 90% света не дойдет до препарата, да еще и апертура будет освещена неравномерно (кристаллы сильно просвечивают сквозь люминофор). Нормальный вариант - например, Nichia 719A (если спираль заполняет входную апертуру конденсора с запасом) или B35AM (если впритык или не полностью). Естественно, брать версии с высоким CRI, для (план)ахроматов цветовую температуру поменьше, для (план)апохроматов побольше.

Заказал для своих объективов ЛОМО планапохромат оригинальный светодиод CREE XLamp® XHP70.3 LEDs, тело свечения 3.9 мм., CRI=90, цветовая температура 5700К, установленный китайцами на медной пластине диаметром 20 мм.
Посмотрим что получится. Есть ещё экзотический вариант: ксеноновая лампа.

CREE никогда не отличались хорошей цветопередачей, они даже спектры своих 90CRI диодов стесняются публиковать, так что на 5700K пик в синем точно будет. У старых ЛОМвских планапохроматов размер пятна рассеяния для 436 нм раза в три больше, чем для 589 нм. Кстати, откуда данные, что тело свечения у КГМ9-70 размером 4 мм, когда оно 2.5*2.5 мм? Еще тепловой фильтр надо будет убрать, он заметно подрезает красную часть спектра.

Тепловой фильтр естественно убран, а вот насчёт размера нити накала КГМ 9-70 Вы правы, здесь я ошибся. Когда три дня назад заказывал светодиод на Алиэкспресс, почему-то в голове крутился размер 4 мм., возможно где-то на сайте прочитал про замену лампы на светодиод этого размера. Спасибо что поправили. Правда заказ уже в пути, перезаказать уже не получится, да и нет уверенности, что такой размер с высоким CRI можно найти на Алиэкспресс.
Когда заказ придёт, посмотрим что из этого получится. Если не подойдёт, буду искать размер 2.5 мм. и CRI=95-98.

Если цветопередача так важна тогда Nichia надо брать, 10w по моему самый мощный. Для меня цветопередача как будто не сильно важна, накупил мощных xhp 50.2 и 70.3, но так и не поставил, каким-то рандомным 50.2 пользуюсь

У CREE есть ещё модель светодиода XHP50.3 HI, которая может подойти, у него размер тела свечения 3х3 мм, то есть на 0.9 мм. меньше чем я заказал, а также высокий CRI=95.

Здалось вам это тело свечения, все равно матовый фильтр ставить. Вот для люма оптика действительно оптимизирована под очень маленькое тело свечения, какой там размер дуги у дрш и им подобным? 0.5мм ?

Как это матовый фильтр? Тогда прощай Кёллер.
