Не видел я там трех кристаллов - посмотрю еще. )))
Можете сколько угодно практиковать - у меня поле достаточно равномерно освещено.

guddini, а как Вы ее матировали? Там же линза не выпуклая, а вогнутая?
И пока не вижу никакого смысла в покрытии её матом.)))

Дело в том что я не снимаю в проходящем свете, а только отраженном.
Не видно там никакой неравномерности связанной с количеством светодиодов.

_________________
http://radiopicture.listbb.ru/index.php

Шкуркой матрировал. Свернул шкурку 800" треугольником и уголком этим всю линзу изнутри сделал матовой. Она очень хорошо шкурке поддается. Смысл матирования в том, что бы получить равномерно освещенное поле без изображения кристаллов лампы.

Ну и? Сколько там светодиодов?
А то я как-то не обратил на это особого внимания.

_________________
http://radiopicture.listbb.ru/index.php

Ну покажите мне - где здесь видны три светодиода? )))

_________________
http://radiopicture.listbb.ru/index.php

Ну а здесь осветитель был из девяти светодиодов.
Где они? )))



Могу показать снимки где светодиодов еще больше.)))

_________________
http://radiopicture.listbb.ru/index.php

Лично у меня в определенном положении лампы они появлялись в поле, но это решалось путем перемещения осветителя веред-назад. На всякий случай я заматировал линзу - свет стал ровнее.

Vektor, а на чем лежат Ваши микросхемы? Я подозреваю, что не на предметном стекле...

А что им делать на предметном стекле?
Они же непрозрачные.

Они лежат в (или на) кондукторе.)))
Который сделан из ротора дисковода.

_________________
http://radiopicture.listbb.ru/index.php

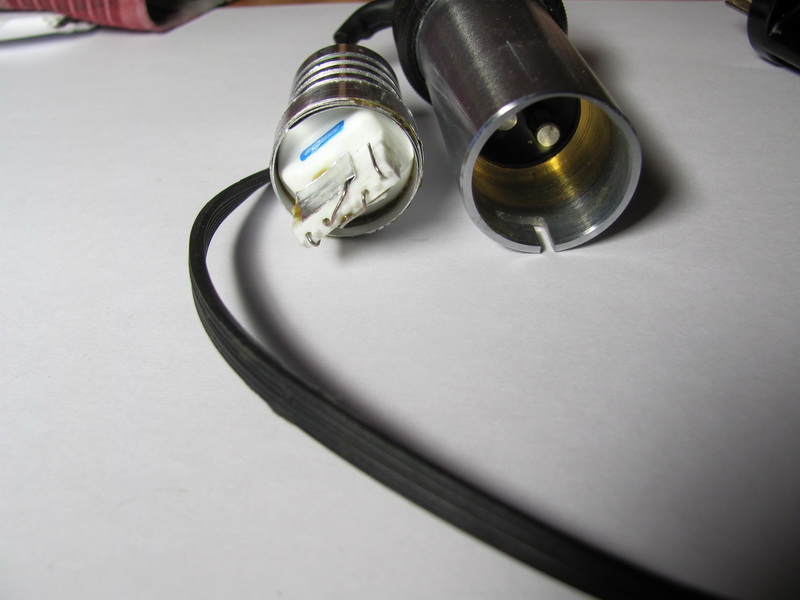

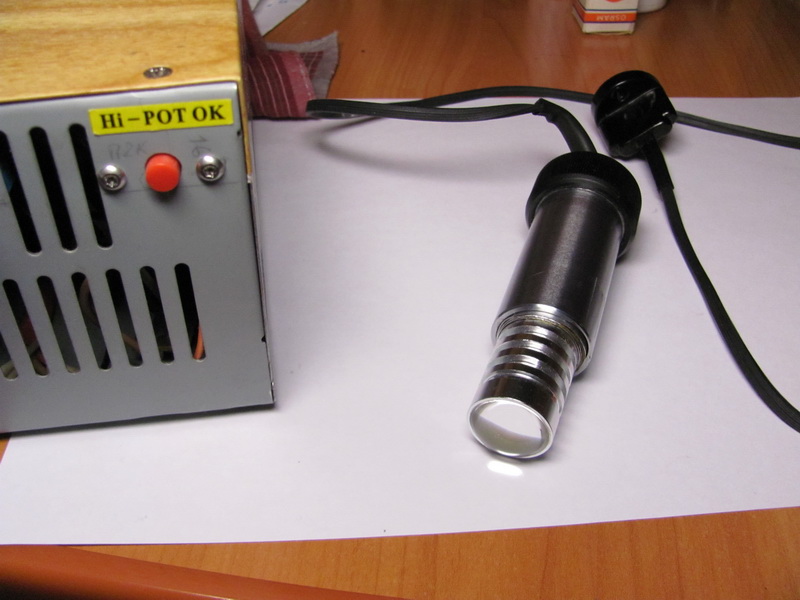

Я тоже озаботился светодиодным освещением для микроскопа. Доработал осветитель для польского микроскопа МБ-30. Купил в магазине светодиод для автомобиля (стоил около 350 руб). Световой поток - около 600 лм (7 Вт). Светит ярко, свет - нейтральный белый. Внутри 9 кристаллов. Сверху - линза. Корпус светодиода - радиатор. Этот светодиод удачно подошёл к патрону осветителя микроскопа МБ-30. Пришлось его слегка доработать, что бы он держался в патроне осветителя. Для хорошего соединения в патроне приделал из тонкого листа алюминия контакты (на клею) по бокам. Подсоединяется быстро. Вместо светодиода можно сразу подключить штатную лампу накаливания.

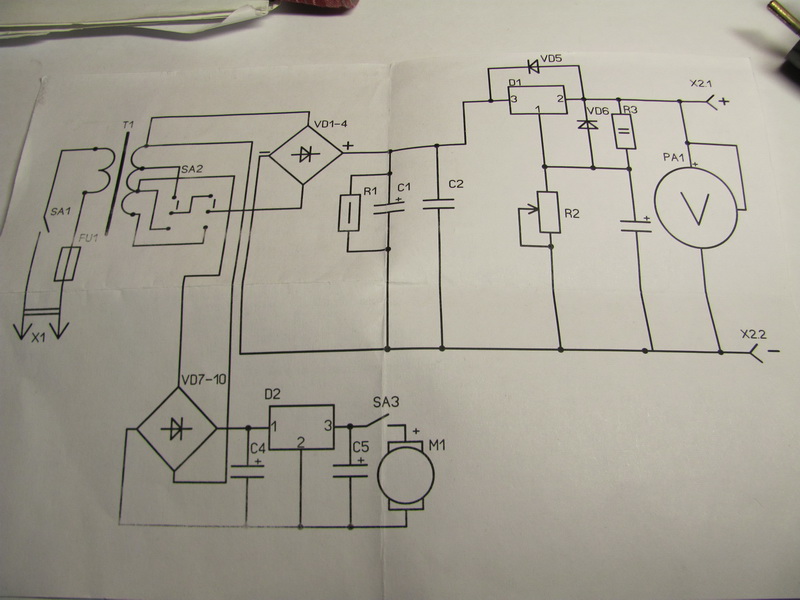

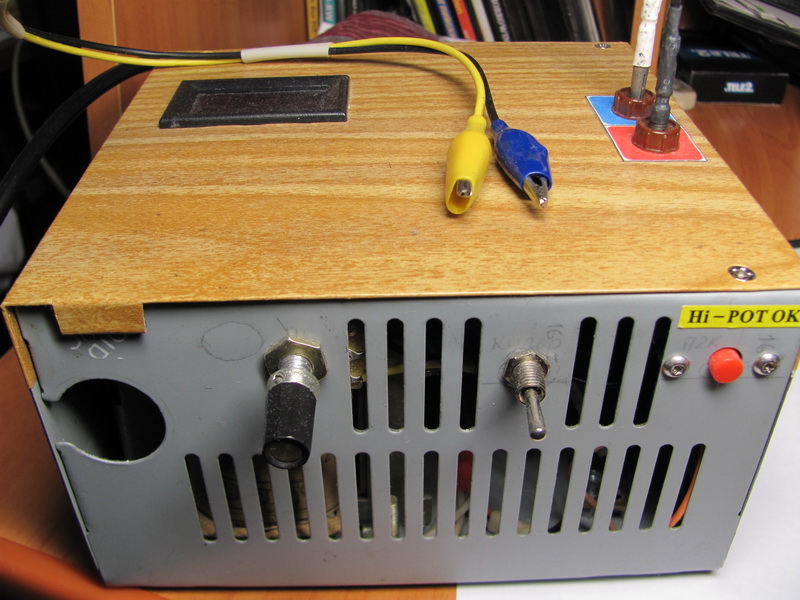

Самодельный блок питания позволяет менять яркость освещения. На всякий случай (может кому понадобится) привожу фото блока питания и его схему. Яркое освещение получается при 9,5 В. При этом светодиод не слишком перегревается. Этот светодиод хорошо подходит для наблюдений в светлом поле и методом ДИК. С фазовым контрастом дела обстоят хуже - визуально наблюдать можно, но для видео и фото лучше использовать штатную лампу накаливания.

_________________
Биолам Р11 с АПО и УФ объективами с СТ11, КФ-1 и КФ-4, Гамма 3D, АУ-26, Laboval 4 с Phv ахроматами, Peraval interphako, MB30 с ДИК и ФК KFZ (частично KFA и KFS), Биомед с набором ПЛАН ФК, Jenamed 2 с ФК

Я готовый от кассового аппарата приспособил.
Выдает два стабилизированных напряжения - 12 и 5 вольт.
БПС25ВА.
Очень удобный, достаточно мощный и негабаритный.

Вот такой -

https://www.avito.ru/moskva/orgtehnika_ ... _121075080

_________________
http://radiopicture.listbb.ru/index.php

Юрий_Тк, а что за осветитель?
На тот, про который мы говорим, не похож?

_________________
http://radiopicture.listbb.ru/index.php

Осветитель в МБ-30 - интегрирован в станину микроскопа. Там всё здорово сделано. Освещение по Келеру, классика.

_________________
Биолам Р11 с АПО и УФ объективами с СТ11, КФ-1 и КФ-4, Гамма 3D, АУ-26, Laboval 4 с Phv ахроматами, Peraval interphako, MB30 с ДИК и ФК KFZ (частично KFA и KFS), Биомед с набором ПЛАН ФК, Jenamed 2 с ФК

Ну тогда Вы попали.)))
Местные спецы утверждают, что с девятью светодиодами Келлера Вам не видать как своих ушей.

_________________
http://radiopicture.listbb.ru/index.php

Да, там не вполне Келер. Хотя принцип тот же. Вместо компактной яркой нити накала - ярко светящийся слой люминофора.

_________________
Биолам Р11 с АПО и УФ объективами с СТ11, КФ-1 и КФ-4, Гамма 3D, АУ-26, Laboval 4 с Phv ахроматами, Peraval interphako, MB30 с ДИК и ФК KFZ (частично KFA и KFS), Биомед с набором ПЛАН ФК, Jenamed 2 с ФК

Vektor, да, на фото все жирно... претензий нет.
Какие у вас объективы?
