Дмитр
На фото ранее объектив ПЛАН-АПО 100/1.40 - Ваш расчет?
А где сделан? Почему на конечный тубус?

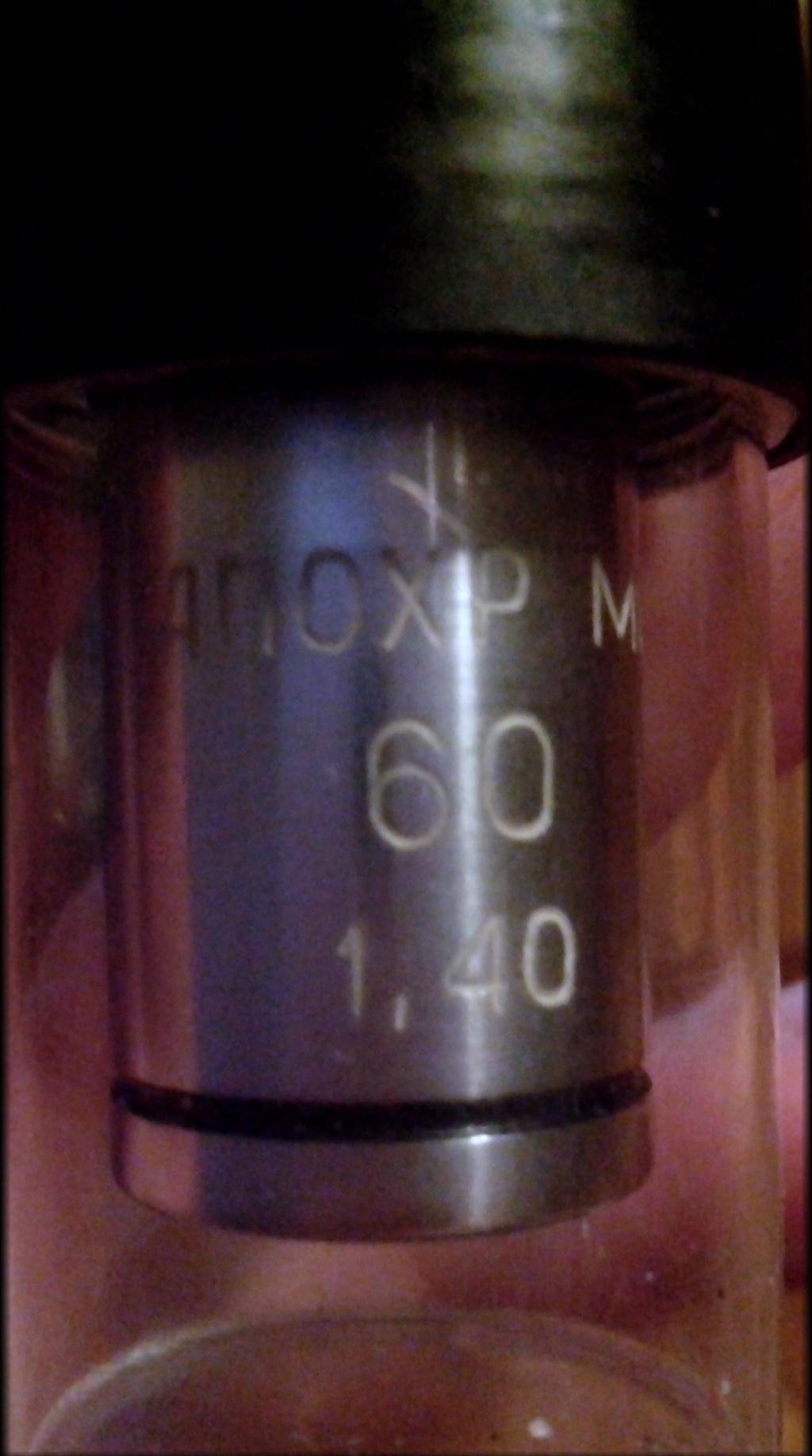

Насчет чистой апертуры у меня тут на столе лежит АПО 60/1.4 в идеальном состоянии, неужто у него настоящей апертуры 1.4 нету?

Комрады, объективы 60Х бывают безимерсионные?

Да, во множестве. Иммерсионные, как правило, либо флюары, либо планапохроматы.
Пример 60х без иммерсии: http://www.olympus.com.ru/microscopy/en ... _10505.jsp

ЛОМО выпускало сухой хромат 60/0,85 (см. http://www.lomo.ru/site/catalog/view_it ... 39&iid=138), в исполнении "П" (для поляризации) это объектив для наблюдения коноскопической проекции в поляризационных микроскопах.

Кто подскажет, для чего такие объективы нужны?

Дмитр, поздравляю с выпуском новых ПЛАН-АПО объективов!!! интересно посмотреть фото сделанные с ними. А какое у них рабочее расстояние?

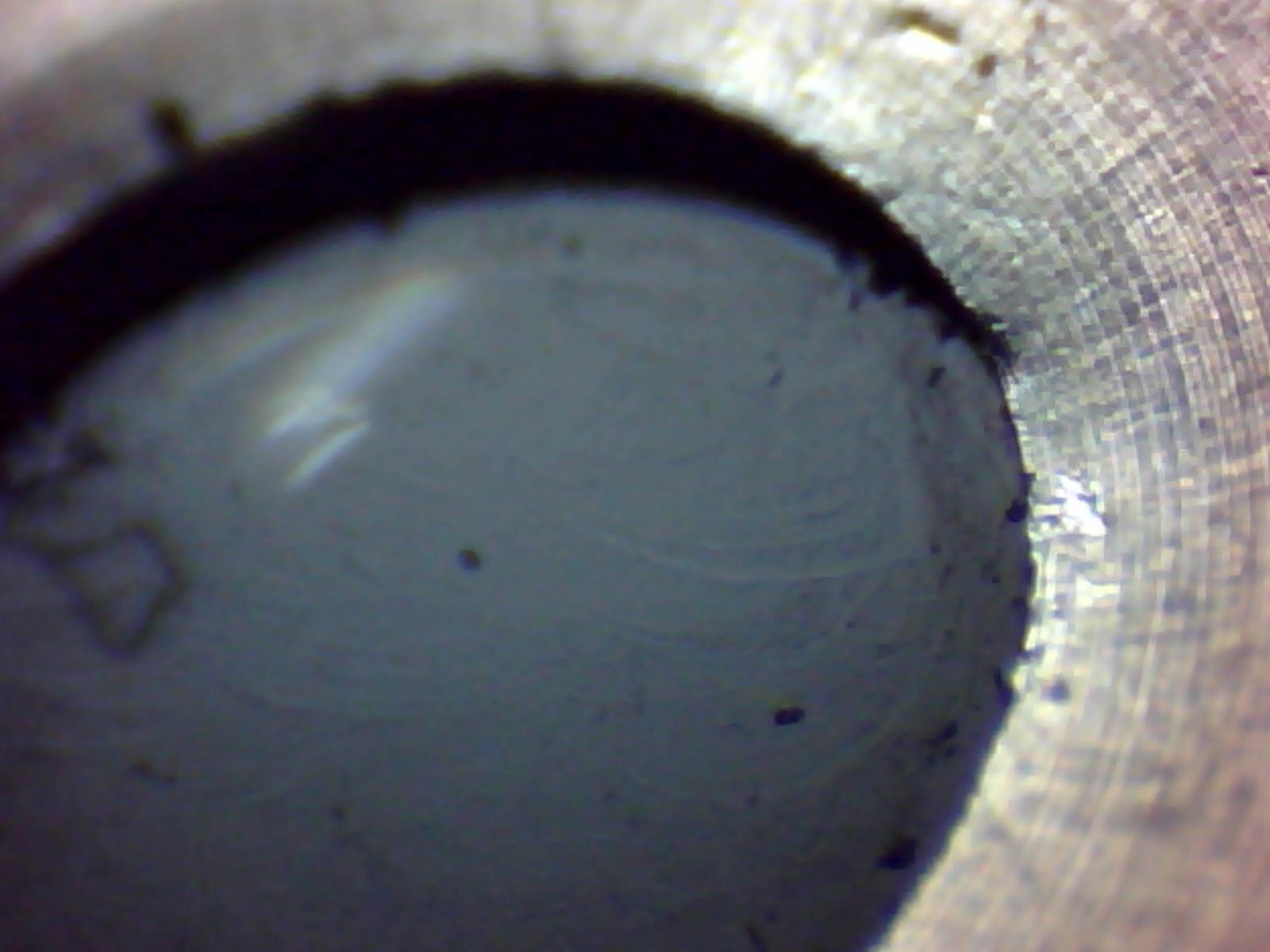

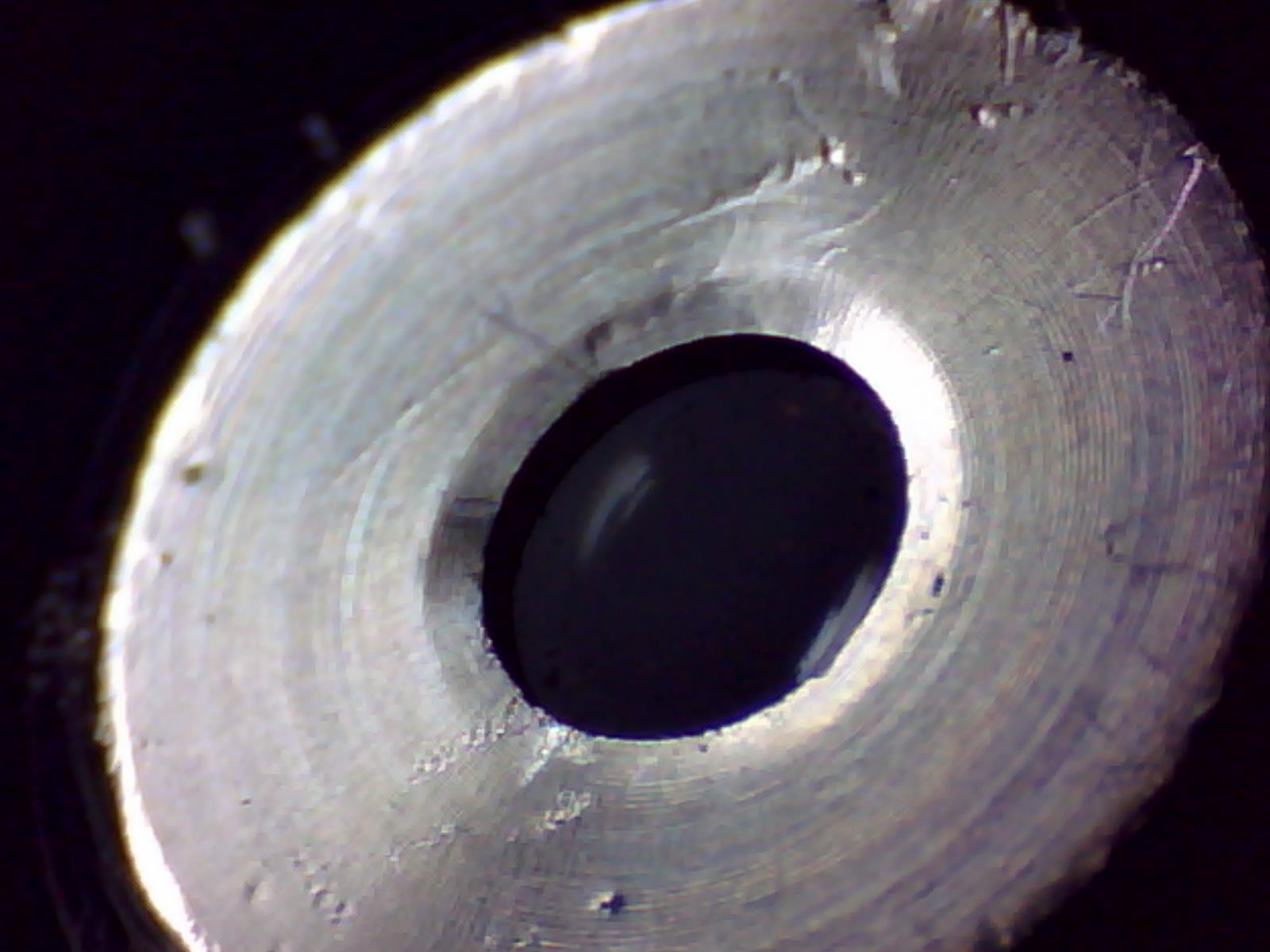

Duke, апохромат 60х1.4 всего раз попадался на молотке, больше в продаже никогда не видел. У меня просьба, сделайте фото фронтальной линзы и выходной линзы, очень интересно почему их так мало выпустили, и не поставили в серию. Согласно старым документам Carl Zeiss Jena, выпускал такие объективы до войны, но ЛОМО почему то не стало (кроме не большой партии, как и микроскопы МБИ-2) интересно почему. Есть информация об очень чувствительной к повреждению фронтальной линзе у этих объективов. Странно, но объективы старых образцов с этой апертурой попадаются крайне редко у всех производителей.
Еще интересно как проверить апертуру таких объективов, в изображении изменений можно и не заметить.

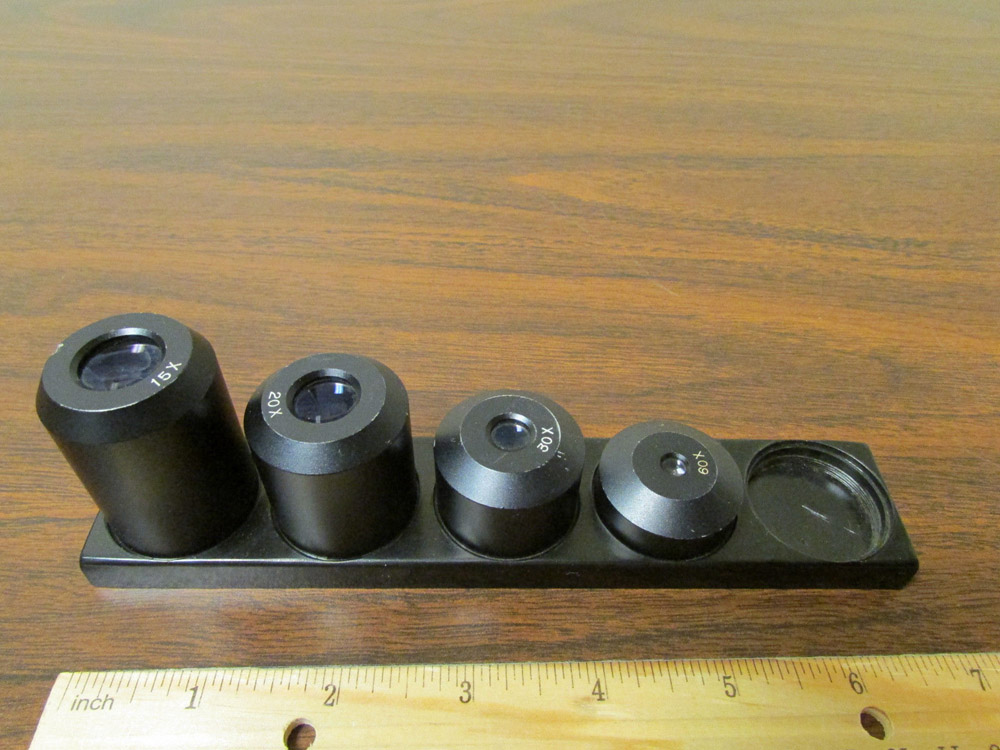

guddini, это окуляры от стерео микроскопа МБС-200 и подобных, а нет может и ошибаюсь насчет мбс-200, но больше похоже на окуляры, может быть к телескопу.
Почему окуляры - увеличение написано возле глазной линзы, если бы был объектив написали бы сбоку.

Пишет, что объективы...
http://www.ebay.com/itm/Set-of-4-Micros ... 3cd1deb49f

Судя по увеличениям, которые написаны на оправе похоже на детский набор телескоп - микроскоп. Увеличение указано общее, те установив эту штуку как окуляр в телескоп, получим общее увеличение телескопа 60х. Но если это объектив, это игрушки, даже не указана апертура. Возможно двойное использование как объектив, и как окуляр. Судя по лотам продавца, оптика не его профиль, он может не знать, что это.

Вообще-то у окуляров телескопов принято указывать фокусное расстояние. Там ведь нет нормированной "длины тубуса", и общее увеличение зависит от фокуса объектива. Т.е. это точно не окуляры телескопа. Да и оправа верхней линзы не наводит на мысль о том, что это - глазная линза. Наверное. объективы. Но и не от микроскопа, ясное дело - не указана апертура. От какого-то специализированного прибора, ИМХО.

это не от МБС-200, не от МССО и вообще не от микроскопа

_________________
Оборудование
/микроскопы Сarl Zeiss Axiophot, Carl Zeiss Jena Jenaval Interphako, Микмед-1
/микротомы Leitz 1512, МС-2/

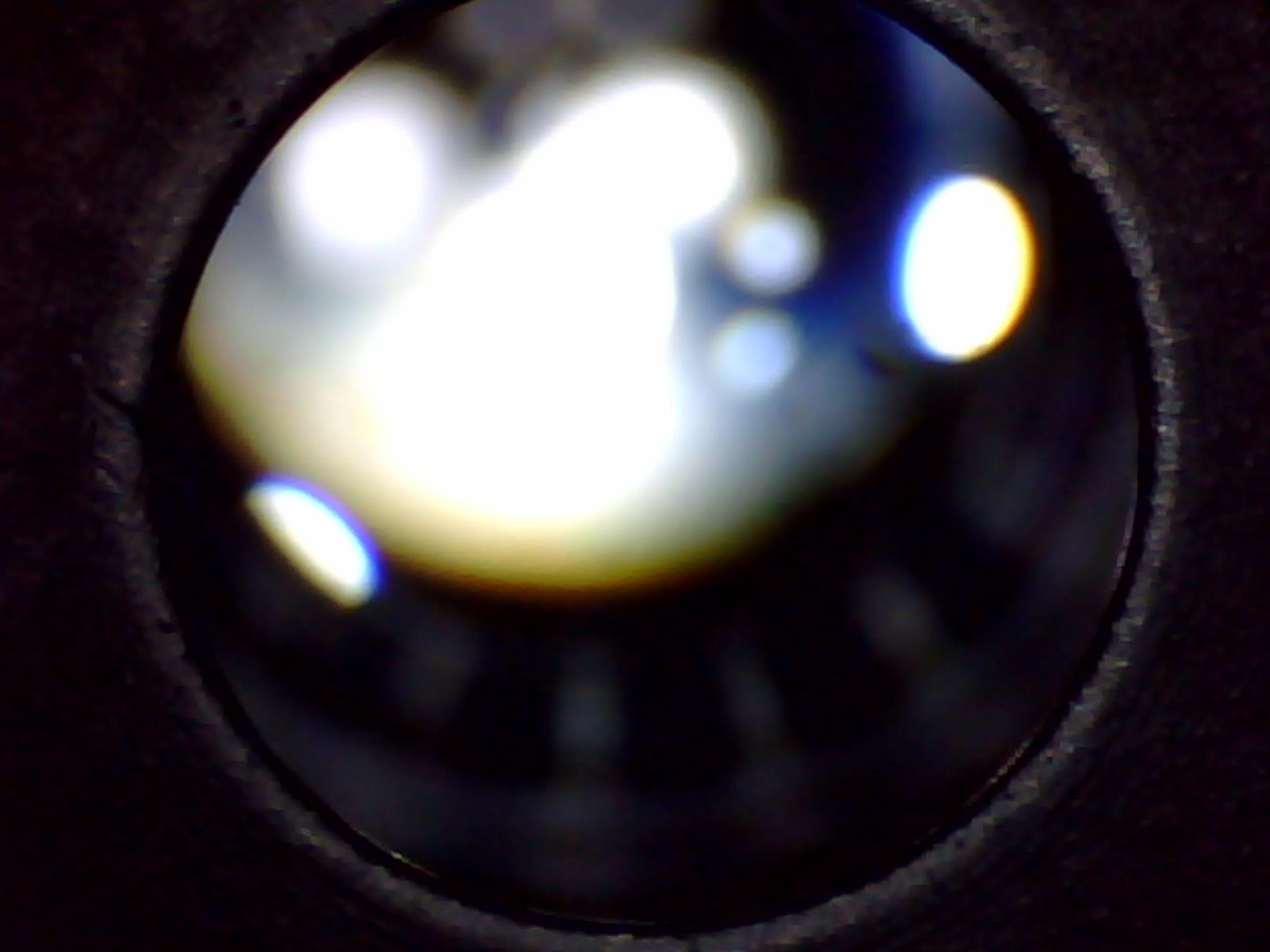

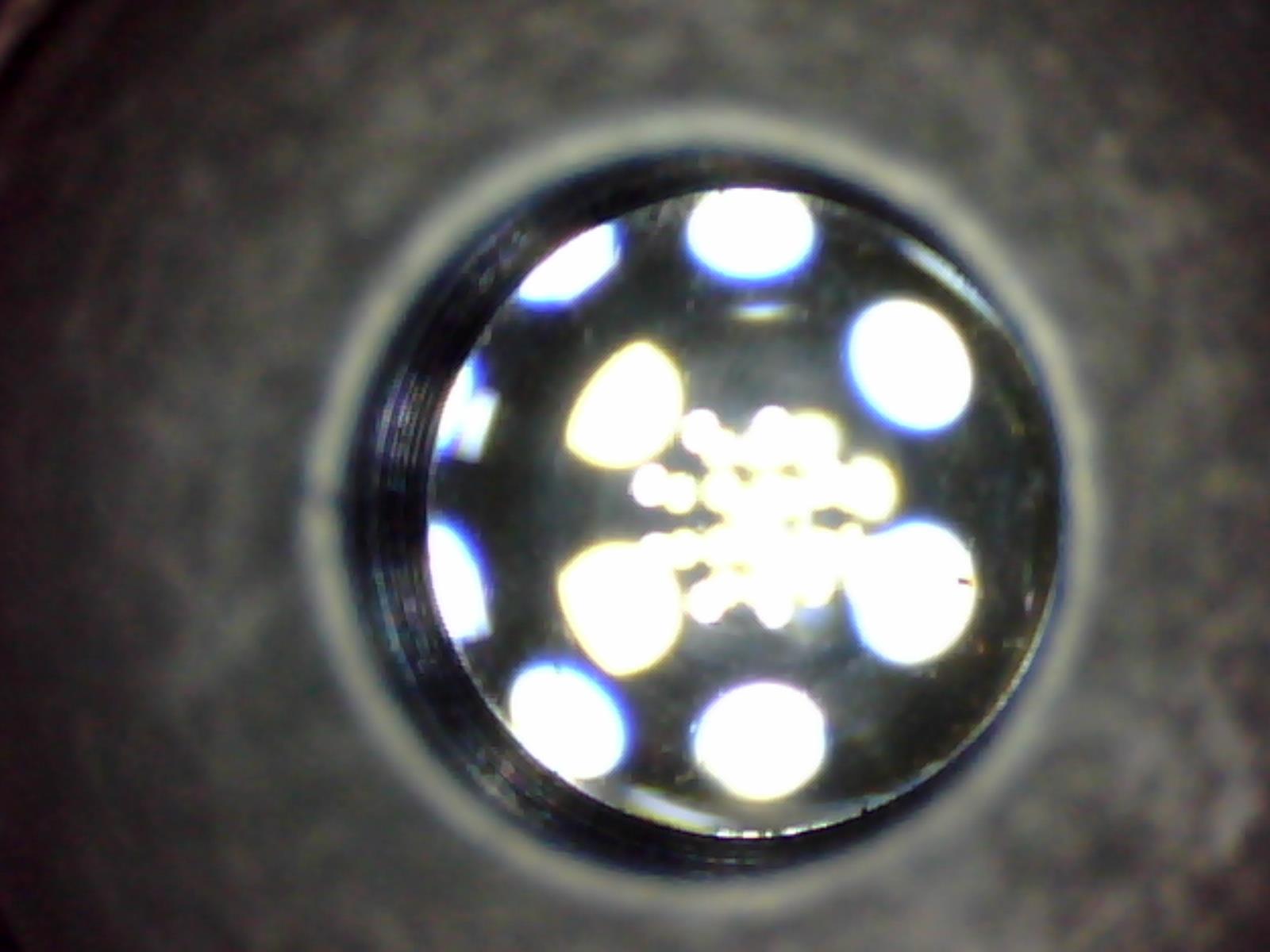

Не удалось запечатлеть всю уникальность этого объектива... Если смотреть через него, по краям видно как в фиш-ай линзу, в общем, интересный эффект.
А теперь о ньюансах. Самое интересное, что со стандартным покровным стеклом объектив работать не хочет - не хватает рабочего расстояния для наведения фокуса, упирается, при этом если смотреть на плавающую в масле грязь, то картинка конечно супер, волокна от ватки просто все нанонитки видны. Я с ним работаю на шлифах без покровного стекла.
Может я что-то делаю не так, но по всей видимости, он либо рассчитан на работу без покровного стекла либо со стеклом ~90мкм. За неимением такого тонкого стекла проверить невозможно.

Странно, что рабочее расстояние не позволяет использовать покровное стекло. Про этот объектив встречал информацию из книги Федина "Микроскопы, принадлежности и лупы", в сводной таблице стр 220, согласно таблице объектив называется ОС-60, имеет увеличение 60х, апертуру 1.4, рабочее расстояние 0.13 мм и предназначен для 160 мм тубуса с покровным стеклом 0.17 мм. Но книжка очень не качественно от сканирована, и возможно есть ошибки, может у кого есть бумажная версия книги, проверить данные. А какой диаметр металлической диафрагмы, которая стоит на выходе объектива?

[quote="tk1273"] объектив называется ОС-60, имеет увеличение 60х, апертуру 1.4, рабочее расстояние 0.13 мм и предназначен для 160 мм тубуса с покровным стеклом 0.17 мм. quote]
Вот то, что объектив имеет рабочее расстояние 0.13 мм - похоже на правду, только от объекта, а не от покровного стекла.
Думаю перестали выпускать как раз по причине того, что он не может достать фокусом до объекта через предметное стекло, может Цейсовский и мог, а наш - увы.
Диаметр диафрагмы 0.69см.

это диаметр выходной диафрагмы? может 6.9 мм?
