Лучше вместо поляризатора к кон1к в его гнездо применить поляризатор от люмама с его втулкой которая ставится вместо стекла в старину под конденсор.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Спасибо! А как он выглядит? Что бы найти и купить.

_________________
МЛ-3 + ОЛК-2 + ФМЭЛ-1. Биолам И. Микмед-2 вар.11 (ЛЮМАМ РПО-11). Биомед-4.
Микротом-криостат МК-25. Ультратом Tesla.
Иммунология. Герпетология.

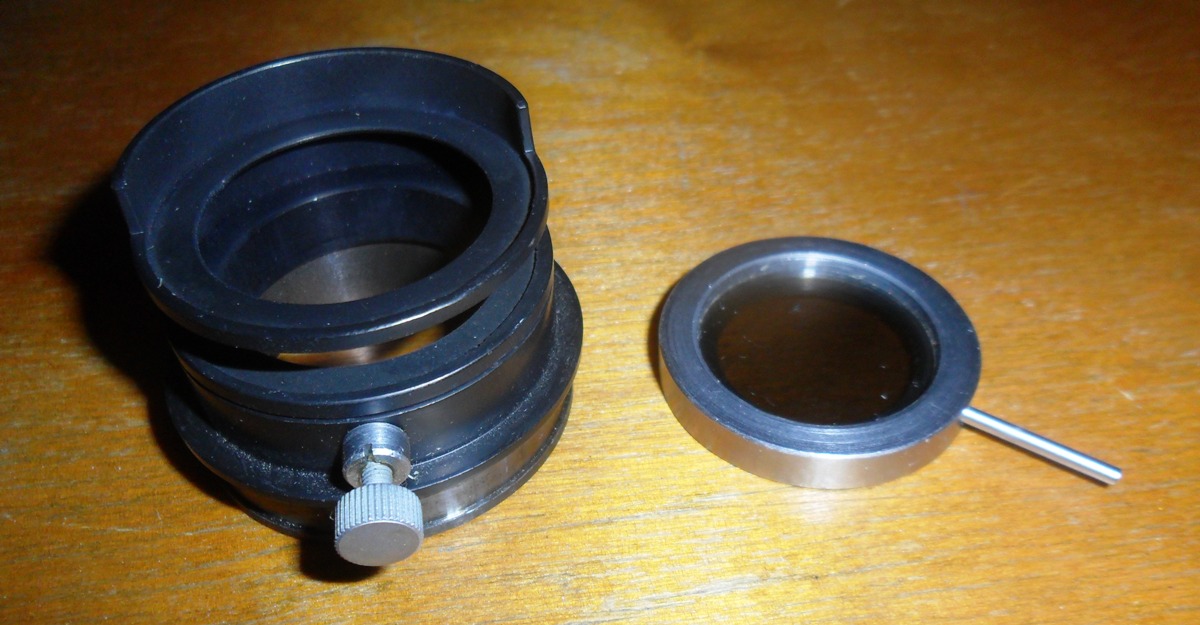

Втулка слева (бывает неразборной, чуть пониже и без винта позволяет установку двух поляризаторов, для регулировки яркости)
Поляризатор справа.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Вожусь дальше с Биоламом И. В комплекте оказался страшно кривой кронштейн конденсора, пришлось заменить. Центровка конденсора на этом микроскопе ужасна, три мелких винтика под часовую отвёртку. Делал так: выкрутил барашек-фиксатор конденсора, ослабил три регулировочных винта гильзы конденсора. Отцентровал конденсор в кронштейне относительно поля зрения объектива при прикрытой до границ поля зрения апертурной диафрагме, затягивал передний центровочный винт гильзы конденсора до момента начала смещения конденсора, подтянул боковые регулировочные винты, затем затягивал их попеременно, по четверти оборота. В результате получилось хорошо. Только после этого зафиксировал конденсор в держателе барашком фиксатором. Нужно обратить внимание на положение гильзы конденсора в кронштейне перед этим, что бы барашек-фиксатор конденсора попадал на язычек который зажимает конденсор в гильзе.
Теперь при замене ОИ-14 на КФ-4 они остаются отцентрованными.
Надо будет заменить штатные мелкие винтики на что-то длиннее, удобнее, что бы без отвёртки обходиться.

_________________
МЛ-3 + ОЛК-2 + ФМЭЛ-1. Биолам И. Микмед-2 вар.11 (ЛЮМАМ РПО-11). Биомед-4.
Микротом-криостат МК-25. Ультратом Tesla.
Иммунология. Герпетология.

Он центрируется один раз. Поэтому там и сделаны такие винты

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Добрый день! Пытаюсь разконсервировать предметный столик от Биолам-И. По описанию он может вращаться. Но, похоже, закисло все намертво. ВД-шкой поливал, но ничего не двигается. Что тут относительно чего должно вращаться? Что там, подшипники или просто плотно всаженые кольца со смазкой? Буду благодарен если кто-то сталкивался с таким и подскажет как поступить чтобы не навредить.

Кольцо просто снимается. Но если смазка застыла то "не просто", можете попробовать нагреть феном градусов до 70-80.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

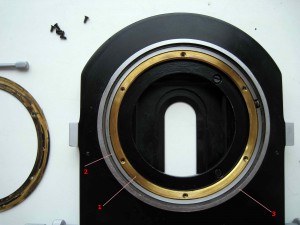

Спасибо, что откликнулись. Должно сняться "2" или "3"? Или они вместе?

2 и 3 вроде одно целое, снимается с 1

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Понял. Заберу фен с дачи и порпробую чтобы смазка "оттаила".

В итоге удалось снять кольцо после нагрева оного с помощью строительного фена и дополнительного одновременного "полива" маслом вд-40. Теперь пытаюсь разобрать механизм продольного и поперечного перемещения т.к. смазка уже подгустела заметно. Винты насажены соосно. Насколько я понял, чтобы снять винты продольного перемещения (винт с большими зубцами) нужно сначала как-то вынуть вместе с осью винт поперечного перемещния (меньший по размеру). В винте поперечного премещения есть три отверстия - в двух по виду как шпилька, в третьем - винт. Винт выкрутил, но что дальше делать?

Выбивайте аккуратно шпильки, выкручивайте винтики, затем снимите барашки поперечного перемещения. Барашки продольного перемещения снимаются следом. Рекомендую зафиксировать положение, количество и тип шайб, потом будет проще собрать без люфта.
Если нужно будет снять длинный винт продольного перемещения с толкателем (резьбовая трубка со штырем), сначала нужно будет снять втулки, на которых были посажены барашки продольного перемещения, они на резьбе, вкручены в тело столика и зафиксированы мелкими винтиками, обратите на это внимание.

_________________
МБИ-3, МБИ-11, МБС-2, МБИ-4, МИН-8, МББ-1А, КФ-1, КФ-4, МФА-2

Rasalam, спасибо за подробное объяснение. Попробую все аккуратно сделать в описанной последовательности.

В общем, удалось успешно разобрать механизм продольного и поперечного перемещения предметного столика Биолам-И. Не без некоторых трудностей. Прикрепил фото того,как выглядит все в разобранном виде. Спасибо еще раз Rasalam. Небольшой комментарий: шпильки выбиваются не очень легко, поэтому удалось их извлечь, выбивая то в одну, то в противоположную сторону. Одна из втулок очень трудно выворачивалась, пришлось повозиться.

Теперь встал вопрос смазки. В ящике, который Футляр №1, была банка со смазкой. По консистенции мягкая, без запаха, намека на затвердевание нет. Для пробы использовал ее, когда возился с кольцом вращения столика (см. пост выше). Все ходит плавно и приятно. Но также есть в наличии смазка ЭРА (ВНИИНП НП – 286М). Она идет как авиационная, но в Справочнике Технолога Оптика (ред. Окатова, 2004) на с.625 она упомянута как подходящая для узлов трения, находящихся в контакте с оптикой. Сказано, что является налетобезопасной, обладает высокой стабильностью. Понятно, что для столика не так актуально. По сравнению со смазкой из ЗИПа более свежая и чуть пожиже и не такая жирная. Что в данной ситуации было бы лучше использовать: ЭРУ (запах, правда, так себе…мягко говоря ) или «родную», но более старую? Через какое время смазка из ЗИПа начнет дубеть, учитывая возраст микроскопа?
