Duke писал(а):
tiger33 писал(а):
Все добрый день!

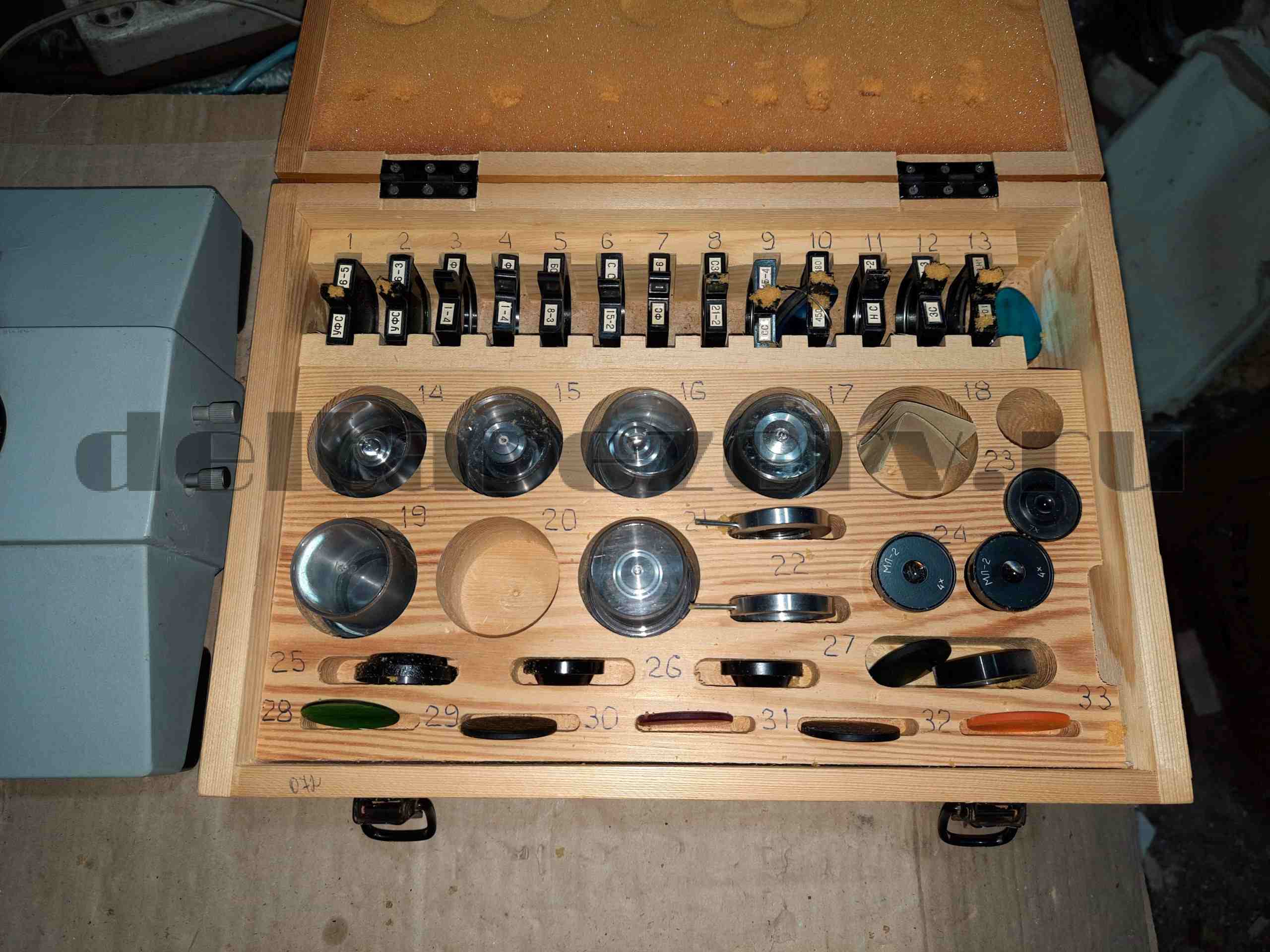

Собственно вопрос такой. Имеется Люмам И-3 , и есть в планах уменьшение габаритов.
1. Хочу развернуть параллельно корпусу нижний свет. НАсколько необходимо сохранить все длину тракта включая вертикальное расстояние между зеркалами? Я так понял уважаемый Duke реализовывал такое. Какие там подводные камни? Я так понял в итоге длина тракта сократилась и отрицательно это ни на что не повлияло.
2. Более сложная задача - сократить долину верхнего тракта. Коллиматор хочу перенести на месту кюветы с водой, вместо дрш револьвер из разных светодиодов мощных (365 нм, 395 нм, 410 нм, 450-450 нм, белый и тп). Я так понимаю мне нужно понять где фокусируется тело свечения (похоже что на диафрагме), замерить его размер и повторить эти параметры с измененной расстановкой? Коллиматор также будет иметь подвижность по оси. Какие еще подводные камни есть в такой переделке?
P. S. Заранее настоятельная просьба не кидаться камнями в плане того, что нужно сохранить микроскоп в заводском исполнения что И-3 нечасто встречается и прочее. Мне интересен апгрейд и как процесс, и в плане практических результатов, а не сохранять для чего то изначальный вид.
1. Подводные камни такие, что уменьшается размер источника, и он может перестать заполнять апертуру конденсора при использовании кварцевых ламп отечественного производства КГМ-100 и 75, да тех самых которые все в пузырях и кривыми по-уродски сделанными нитями. При использовании нормальных человеческих ламп типа Phillips 7724, никаких проблем нет. При переделке на светодиод выбирать размер кристалла >4х4мм.
2. Это возможно сделать, на счет турели не уверен, что влезет, но возможно запихнуть туда отдельные модули мощных светодиодов ~100W. Тело источника фокусируется в зоне каретки светофильтров, размер тела 16мм по диагонали. Воспроизвести это можно поставив светодиод с положительной линзой F50/D50mm в районе закрылки и рассеивающую линзу F-25/D25mm в районе входа каретки, чтоб параллельный луч получить.
Линзу первую взять Fly-eye, чтоб гомогенизировала источник, без существенной утраты интенсивности при минимизации рассеянного света.
Спасибо за ответы!
1. Правильно ли я понял , что если использовать светодиод около 4*4 мм , можно развернуть как есть, не заботясь о сохранении расстояний источник-зеркало1 -зеркало2-зеркало 3 и на родной линзе и диафрагме?
2. Турель будет установлена сзади на месте крепления корпуса коллектора, который с оребрением. Светодиоды будут максимум 10 вт и по размерам максимум 6*6 мм.
Вариант с установкой родного коллектора на место кюветы не имеет право на жизнь?
По принципу мероприятий тоже не совсем понятно. Вы пишете что фокус тела свечения должен быть на фильтрах (за кюветой которые ), но в стоковом свете фокус тела находится на полевой диафрагме, и он по размерам примерно совпадает с физическими размерами тела свечения насколько я понял. 100 вт источник я так понял это чтобы заполнить максимально входное отверстие каретки фильтров?
Правильно ли я понимаю, что основная задача -сделать максимально параллельный пучок, максимально заполняющий оптический тракт?
Поизучал про fly-eye линзы - я так понял речь про мультилинзы так сказать, где линза состоит из многих малых? На али нашел такие только квадратные, они наверное не подойдут под источник 6х6 мм. И сделаны они из пластика, размером 15х15 мм плюс минус.
