Биолам Р11 с АПО и УФ объективами с СТ11, КФ-1 и КФ-4, Гамма 3D, АУ-26, Laboval 4 с Phv ахроматами, Peraval interphako, MB30 с ДИК и ФК KFZ (частично KFA и KFS), Биомед с набором ПЛАН ФК, Jenamed 2 с ФК

А у 40\0.95 разве можно как-то менять апертуру? Кольцо вроде для коррекции толщины покровного стекла, а не диафрагма, как у 60\1.0 это как-то кореллирует с апертурой?

_________________
Оборудование:
Штатив МББ-1А, объективы Leitz Photar.

Апертура конденсора меняется.

Апертурой можно управлять апертурной диафрагмой конденсора.

_________________
ЛОМО!

Каков примерно масштаб изображения, На какую камеру снимали? Не видно хру, через окуляр может, Или самый центр?
Я сейчас мв-30 реанимирую под фк, может есть у кого патрон осветителя?

_________________
ЛОМО!

Вот ещё снимок с объективом ЛОМО апо 40/0.95 в УФ 365 нм (интерференционный фильтр). ОИ-14. Косое освещение. Камера на основе OV2710 , 2.1 Мп. Источник света - УФ-светодиод 365 нм. Два снимка до этого - условия те же, но источник ближнего УФ штатная лампа ОИ-35 при сильном накале (и фильтр пропускающий УФ). ХРУ нет потому, что свет близок к монохроматическому.

_________________
Биолам Р11 с АПО и УФ объективами с СТ11, КФ-1 и КФ-4, Гамма 3D, АУ-26, Laboval 4 с Phv ахроматами, Peraval interphako, MB30 с ДИК и ФК KFZ (частично KFA и KFS), Биомед с набором ПЛАН ФК, Jenamed 2 с ФК

Ну да, чего это я... волна прописанна, откуда там хру быть. Интересно конструктив посмотреть, флюорит есть в данном объективе?

_________________
ЛОМО!

Да, в этом объективе используется флюорит.

_________________
Биолам Р11 с АПО и УФ объективами с СТ11, КФ-1 и КФ-4, Гамма 3D, АУ-26, Laboval 4 с Phv ахроматами, Peraval interphako, MB30 с ДИК и ФК KFZ (частично KFA и KFS), Биомед с набором ПЛАН ФК, Jenamed 2 с ФК

Классные фотки у вас в УФ. А что значит "при сильном накале" - это штатный максимум или напряжение больше номинального?

_________________
Микмед-6 вар. 74., Микмед-2 вар. 11.

Автомобильная тормозная колодка. Падающий свет вдоль (первая) и поперек (вторая) линий трения. Объектив LOMO Plan 4x/0,10. С царапинами понятно. Интересно, почему медные вкрапления выглядят по-разному.

_________________
Микмед-6 вар. 74., Микмед-2 вар. 11.

Solar - спасибо за комментарий. Лампа на максимуме (штатного режима) была или около того. При слабом накале ультрафиолета мало совсем. Только с лампой этой много мороки - она много в красной области спектра света даёт и в инфракрасной. Фильтры из УФС стекла в этой области плоховато, но пропускают свет. Т.е. обычного фильтра в этом случае мало (если хотите чистый УФ), нужен ещё интерференционный. А он не всегда доступен.

_________________
Биолам Р11 с АПО и УФ объективами с СТ11, КФ-1 и КФ-4, Гамма 3D, АУ-26, Laboval 4 с Phv ахроматами, Peraval interphako, MB30 с ДИК и ФК KFZ (частично KFA и KFS), Биомед с набором ПЛАН ФК, Jenamed 2 с ФК

Можно с уфс использовать стекла ЖСЗ и БС8 , они отсекают красный и инфракрасный спектр.

ЖС-3 поглощает ультрафиолет и синий цвет (и к тому же люминесцирует) и прозрачен от 500 до 2500 нм, БС8 прозрачно с 380 до 3000 нм, т.е. они оба прозрачны для ближнего и среднего ИК.
Имеет смысл попробовать с СЗС23 он пропускает от 360 до 650 нм, когда пропускание УФСов находится в диапазонах 340-400 (УФ) и 700-1250 нм (ИК).
Кстати интерференционные светофильтры - тоже не аргумент, т.е. у них всегда есть вторая и третья полоса пропускания т.е. интерференционный порядок, поэтому их склеивают обычно с цветным стеклом, чтобы избавиться от порядков. Второй вариант - многослойные склеенные интерференционные фильтры 2-го и 3-го поколений, (альфа- и 3-й милениум), которые имеют пропускание >95% и отсекание OD>5, производства ThorLabs и OmegaOptical. Фильтры - нереально крутые, но имеют один недостаток - цена n00$ n>1.

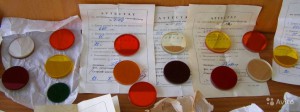

У меня два интерференционных фильтра УФ по типу тех, что на фото. Один из моих фильтров с максимумом пропускания 400 нм, другой - 365 нм. Проверял их на спектрофотометре. Дают только 1 пик пропускания. Фильтры-склейки. Многослойные. С одной стороны имеют полупрозрачное зеркальное напыление.
Интересно, что если при полном накале лампы ОИ-35, сначала использовать обычный фильтр УФС, а сверху ещё интерференционный 365 нм, то при попытке посмотреть сквозь фильтры спираль лампы практически не видно, но возникает ощущение, что светится содержимое глаза изнутри

_________________
Биолам Р11 с АПО и УФ объективами с СТ11, КФ-1 и КФ-4, Гамма 3D, АУ-26, Laboval 4 с Phv ахроматами, Peraval interphako, MB30 с ДИК и ФК KFZ (частично KFA и KFS), Биомед с набором ПЛАН ФК, Jenamed 2 с ФК

Это все однослойные фильтры первого поколения - монохроматоры Фабри-Перо, склееные с стеклом, т.е. адсорбционным светофильтром для гашения 2-го порядка, 3-й порядок все равно есть, но к нему не чувствителен сенсор - полупроводниковые кремниевые CMOS и CCD чувствительны в диапазоне 300-1100 нм. У них пропускание в лучшем случае 60%.
