Для разборки объективов нужно открутить наружную рубашку, потом открутить очень маленький винтик сбоку, и потом открутить втулку сверху, куда упирается пружина.

Это нормальное явление, когда по краям полевой диафрагмы синяя или красная кайма. Важно, чтобы цвет был какой-либо один при одинаковой глубине фокусировке. В противном случае, это признак того, что осветительная система не отъюстирована.

_________________
Микмед-2, Бимам, Биолам

Я знаю, как разбираются стандартные объективы. Но от микмеда выглядят так, что они заклеены на заводе. Шва почти не видно, и не раскручивается.
Но это застыло наверно.

Все же повторю вопрос о револьвере.
Хочу снять и почистить только барабан с резьбами для объективов. Я нарушу центровку, снимая его? И не высыпятся ли подшипники?

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

Если будете снимать только барабан, не будете откручивать защелку (фиксатор) внутри револьвера, то центрировку не собьете, скорее всего. Шарики, если высыпятся, вставите назад, главное не растеряйте их.

_________________
Микмед-2, Бимам, Биолам

барабан крепится просто центральным большим винтом и все? как у МБИ/Биоламов?
А фиксатор остается на части револьвера, прикрученной к штативу?

Там нет шариков по периметру всего барабана, как у Полама, только фиксирующие?

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

Я подобный револьвер разбирал много лет назад и мало чем помочь могу. Насколько я помню, там есть два круга шариков - большой круг (снаружи) и малый круг (внутри). На малый круг сверху кладется круговая направляющая, которая и прикручивается большим винтом. По-моему, там такое устройство.

_________________
Микмед-2, Бимам, Биолам

то есть его надо снимать, перевернув микроскоп вверх дном? иначе высыпятся?

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

Можно попробовать открутить тубусодержатель от вертикальной стойки (колонны) микроскопа. Снимаете сверху пластиковую черную накладку и там под ней 6 болтов. Но потом придется заново отъюстировать осветительную систему; эта юстировка несложная.
Если будете смазывать револьвер заново, то нужна специальная оптическая смазка, т.к. обычные смазки должны располагаться на расстоянии 3 см и более от оптических поверхностей.

_________________
Микмед-2, Бимам, Биолам

Не, тубусодержатель снимать не буду...
Смазывать револьвер, может, и не нужно, мне, наоборот, излишки убрать.
Если просто открутить центральный винт, то подшипники останутся в барабане, или же в части, что крепится к тубусодержателю? Иными словами: мне переворачивать микроскоп, чтоб шарики не выпали или нет?

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

Если смазывать револьвер не нужно, то тогда лучше ничего лишний раз там не трогать)

_________________
Микмед-2, Бимам, Биолам

да мне излишек смазки удалить, в резьбу от объективов затекла
в принципе, наверное, достаточно бензином тряпочкой протереть, а потом продуть

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

в общем, не стал разбирать
подшипник там этот, не понятно, что с ним станет

почистил зубочисткой резьбу, бензином протер, продул, и хватит
сам револьвер поворачивается легко

если в правом канале бинокуляра чуть желтее изображение - это нормально?
у АУ-26 такое было

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

заказал переходник на конденсоры по чертежам Крылова
но в мое крепление (в держатель конденсора), выполненные по чертежам, детали не входят, в ласточкин хвост
ладно, подточил
теперь кронштейн в крепление столика упирается
что за размеры указаны, не понятно
или же есть разновидности держателя конденсора на микроскопах микмед-2 разных годов

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

Когда же Микмед-2 будет введен в эксплуатацию и появится в подписи?

_________________
Микмед-6 вар. 74., Микмед-2 вар. 11.

Он, фактически, в рабочем состоянии с родным конденсором. Да, пружины на объективах 40х и 100х не работают, но сами объективы рабочие.
Не знаю, стоит ли разбирать револьвер. Смазки нормальной нет у меня. Хотя почитав форум foto.ru, там циатим-221 рекомендуют на места, рядом с оптикой. А объективы обычно дорогие там. Вот не знаю, можно ли...

Ну и переходник надо для конденсоров доделать. Сделали по чертежу на 12 странице этой ветки. Но упирается в ласточкин хвост столика.

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

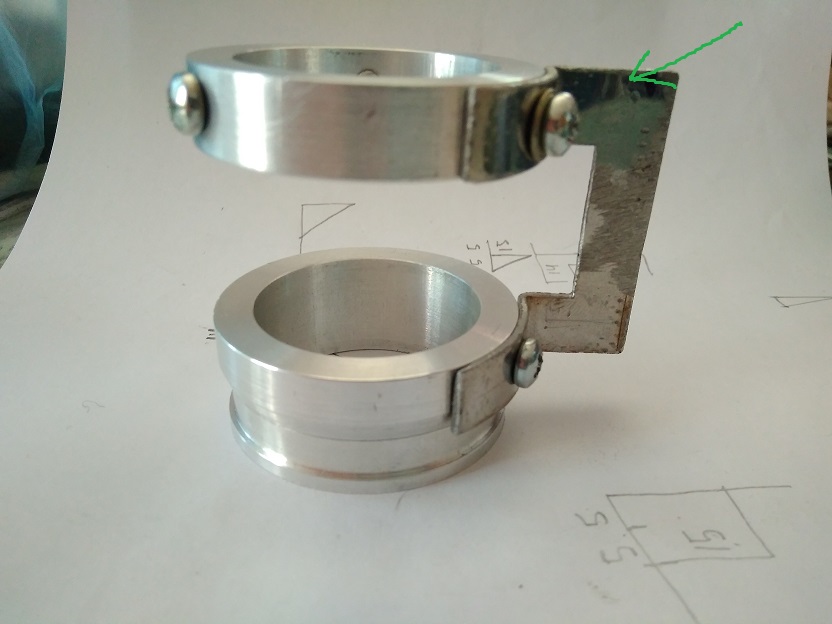

вот тут упирается, надо срезать
кронштейн не совсем по чертежу, такую деталь мне негде сделать, потому упрощен, но размеры те же
снизу конус ласточкиного хвоста пришлось срезать тоже, все сделано по чертежу, но в крепление не входило
на то, что верхняя часть кажется больше нижней - не смотрите, это искажение широкоугольного объектива
