Пытаюсь надрессировать Пятнашку на бесконечность, линза в оптоваре.

Зачем ? Есть же комплектация МБИ 15 штатная с окулярами на бесконечность без компенсации и без тубусной линзы на бесконечность разумеется.

Вы меня очень удивили. Никогда не слышал про такую комплектацию, тем более, что с этим микроскопом вроде никогда не поставлялись объективы на бесконечность. Может, разве что, какие-то очень поздние серии?

А вот это самый интересный факт. Линза 9 есть и в паспорте ММУ и в паспорте Метам. Ок - пусть это линза 200 мм и она в тубусе. Допустим в бинках нет линзы , а только затык плоскопараллельной пластиной от пыли или прямо попой призмы заткнули. Ок. Допустим фото маркированных АУ -12 это фейк причем в обоих случаях. А как тогда на этих микроскопах одновременно идет комплектация и окулярами на бесконечность (метам) и окулярами на тубус конечный (ММУ) ? Это фигня ! Просто паспорт ММУ в свое время неграмотный инженер 3 категории (или вообще техник) писал по образцу с метама , и тупо скопировал схему, а схема то не соответствует, в схеме ММУ между призмами и линзой 9 должна указываться еще одна линза , или перед 9 стоять линза предыдущая . Две там линзы то !

Так вроде сначала был ММУ а потом Метам, и паспорта соответственно тоже. Можно высчитать увеличение ММУ и Метама с помощью штатных объективов и окуляров,да это и написано 470х и 507х соответственно (точно не помню)Если бы в комплекте бинки была отрицательная линза ,то она как линза Барлоу добавляла 1.5 крат к общему увеличению.Кстати это указывается в описании биологических микроскопов,где ау-12 есть по штату.

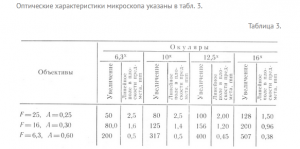

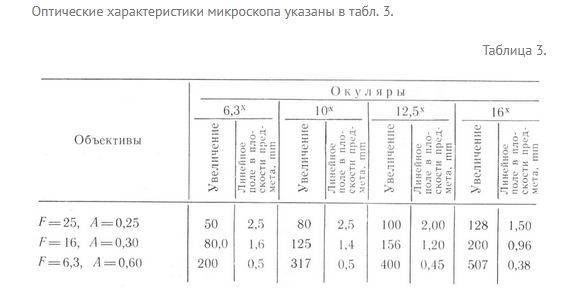

Таблица для определения увеличения объективов, а не всей схемы включая окуляр и бинку

Кстати если тубусную линзу ставить на АУ-12 вместо родной, то она должна иметь фокусное расстояние около 180мм, так что это как вариант переделки АУ-12 под бесконечные объективы.

ТЛ от МБС-10 подходит туда почти идеально. Почти, т.к. её надо ставить миллиметров на 5 ближе к призме, чем стоит родная отрицательная. Или укорачивать на столько же окулярные трубки.
