Похоже на Cocconies scutellum, ИМХО

Немного посидел за кф-5. 3 апохромата, светлое поле.

_________________
ЛОМО!

20х одно/два кольца. С освещением нужно поработать, с матовым фильтром съедается много света, а без него сильно напрягает вид спирали лампы. Нужно на светодиод переделать.

_________________
ЛОМО!

Пыльцевое зерно и непонятно что…
Все фотографии на мобильник, окулярная проекция. К10х18 отлично работают с ахроматами из набора КФ-5

_________________
ЛОМО!

А какой у вас микроскоп. Там где лампа есть линза , она может перемещаться ,с помощью подвижности этой линзы и убирают спиральки лампы.
У вас просто не настроено.

Конечно ,хотите иметь дополнительную мощность ставьте светодиод (10 ват GREE).

МБИ-3 + ОИ-19. Все настроено по инструкции, можно конечно расфокусировать изображение нити накала но это помогает не сильно. Все равно видна неравномерность освещения. Можете ссылку дать на подходящий диод, созрел на замену

_________________
ЛОМО!

Светодиод после лампы накаливания просто прелесть. Мне и 3 Вт СREE вполне хватает.

_________________
Биолам Р11 с АПО и УФ объективами с СТ11, КФ-1 и КФ-4, Гамма 3D, АУ-26, Laboval 4 с Phv ахроматами, Peraval interphako, MB30 с ДИК и ФК KFZ (частично KFA и KFS), Биомед с набором ПЛАН ФК, Jenamed 2 с ФК

А поточнее можно узнать наименование данного светодиода?
http://www.xlight.ru/products/catalog/384157/ - не эти?

_________________
ЛОМО!

Я поставил Cree t6 xml, 1000 лм, кристалл у него практически однородный



Поле освещается идеально. У других кристаллы мелкие, через люминофор пробивают, в результате поле желтое с голубыми пятнами получается.
Ставьте такой http://www.xlight.ru/products/catalog/3 ... 03671.html

_________________
"Теория без практики мертва и бесплодна, а практика без теории бесполезна и пагубна» П.Л. Чебышёв.
================
Бимам Р-13. Микмед 2 вар. 11. МФН-11. КФ-4М. ОИ-30. КОН-6К. Canon 550D.
Набор объективов Leitz Wetzlar NPL Fluotar.

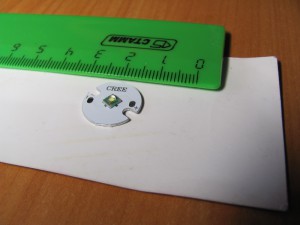

У меня диод на одном кристалле. Не совсем такой как на рисунках. Цветовая темп. 3700. Кристалл маленький, но светит очень ярко. Свет белый.

_________________
Биолам Р11 с АПО и УФ объективами с СТ11, КФ-1 и КФ-4, Гамма 3D, АУ-26, Laboval 4 с Phv ахроматами, Peraval interphako, MB30 с ДИК и ФК KFZ (частично KFA и KFS), Биомед с набором ПЛАН ФК, Jenamed 2 с ФК

У иксэмэльки кристаллов несколько, но расположены они правильно, вплотную, получается гомогенный квадрат, температуру выбирал 6700К, люблю холодный свет.

_________________
"Теория без практики мертва и бесплодна, а практика без теории бесполезна и пагубна» П.Л. Чебышёв.
================
Бимам Р-13. Микмед 2 вар. 11. МФН-11. КФ-4М. ОИ-30. КОН-6К. Canon 550D.
Набор объективов Leitz Wetzlar NPL Fluotar.

Всем спасибо! ищу нужный. Разберу лампу рн-8-20, и к выводам диод припаяю. чтобы все по феншую/келлеру было

_________________
ЛОМО!

К выводам не советую, от 3 Вт светодиоды требуют теплоотвода.

_________________
"Теория без практики мертва и бесплодна, а практика без теории бесполезна и пагубна» П.Л. Чебышёв.
================
Бимам Р-13. Микмед 2 вар. 11. МФН-11. КФ-4М. ОИ-30. КОН-6К. Canon 550D.
Набор объективов Leitz Wetzlar NPL Fluotar.

Да светодиод греется довольно сильно. Нужен теплоотвод.

_________________
Биолам Р11 с АПО и УФ объективами с СТ11, КФ-1 и КФ-4, Гамма 3D, АУ-26, Laboval 4 с Phv ахроматами, Peraval interphako, MB30 с ДИК и ФК KFZ (частично KFA и KFS), Биомед с набором ПЛАН ФК, Jenamed 2 с ФК

Выбор должен быть всегда направлен на больший кристалл Cree T6/T10 (питать его можно и меньшим током - 10Ватт максимальная мощность, вполне неплохо работает при 400-500 мА ~3 Ватт источник - старая зарядка от телефона), иначе равномерность освещения по полю будет очень плохая. Небольшой пассивный радиатор можно приклеить к основанию алсилом. Можно установить в качестве опорной плоскости этот квадратный радиатор на контактные дуги, предварительно проложив изолентой.
