У нас есть МБИ-15, но если я его трону, го наши барышни мне все причинные места поотрывают:) Но есть надежда отыскать его в запчастях.

_________________
made in USSR

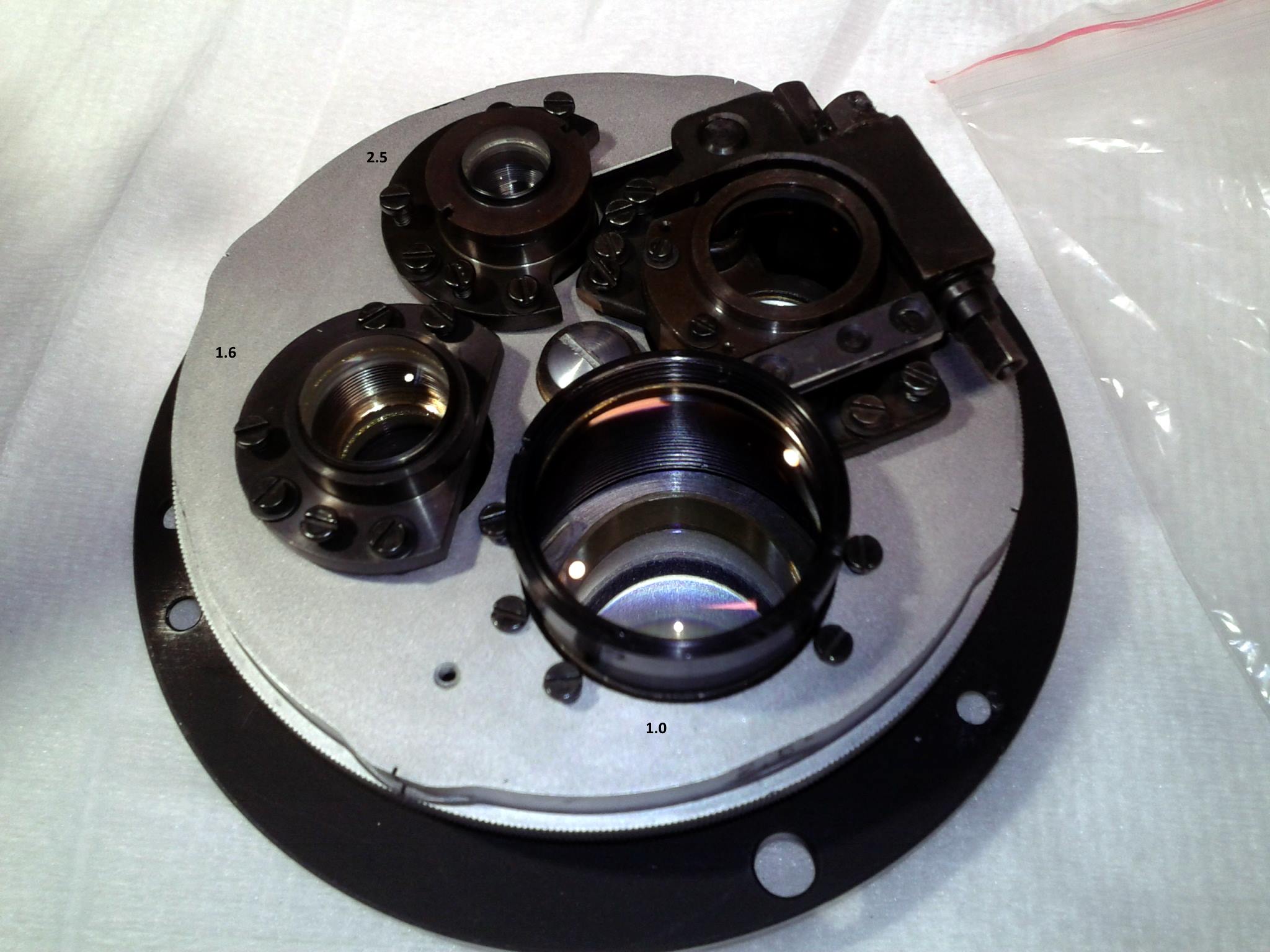

Ну вот собственно сабж, в нем 3 системы линз - 1,0; 1,6; 2,5 и ФК.
ХРУ этих систем обратное ХРУ план-апохроматов.

_________________
МБИ-3, МБИ-11, МБС-2, МБИ-4, МИН-8, МББ-1А, КФ-1, КФ-4, МФА-2

Спасибо! Только не забрасывайте разными предметами (я начинающий) - компенсатор ХРУ состоит из 3-х линз?

_________________
made in USSR

Похож по конструктиву на оптовар АУ-26. По идее должен зело бликовать.

Да, похожа, но здесь световые диаметры линз больше, по-другому устроена система наблюдения выходного зрачка объектива (она панкратическая). Бликов особых не заметил. Кстати хорошая насадка, мне нравится, приспосабливаю ее на МБИ-11. А вот АУ-26 не понравилась.

_________________
МБИ-3, МБИ-11, МБС-2, МБИ-4, МИН-8, МББ-1А, КФ-1, КФ-4, МФА-2

Любая АУ-26 нуждается в тюнинге. А именно в полном разборе и матировании всех внутренних поверхностей. Чем я сейчас собственно и занят...

В МФН-11 оптовар такой же как АУ-26.

Вы "не с той стороны спрашивайте" Компенсатор ХРУ - это не обязательно оптовар. ХРУ можно компенсировать и двумя линзами и не в оптоваре , в МБИ-3 к примеру, ХРУ компенсируют в окулярах Микроскоп спроектирован таким образом, что в нем ХРУ компенсируется в оптоваре для фотоканала. Если не вдаваться в подробности, оптовар это оптическая система, располагающаяся между объективом и окуляром и позволяющая менять размер проекции, которую дает объектив (фактически- увеличение). Конструктивно он выполнен из нескольких систем линз на вращающемся диске (в насадках МБИ-15, АУ-26, МФН-11). Каждая система линз дает разное увеличение - в МБИ-15 это системы линз с увеличением 1х, 1,6х, 2,5х. Система линз содержит в себе несколько одиночных или склеенных линз и рассчитана под конкретные требования - в насадке МБИ-15 - увеличение размера проекции, даваемой объективом и компенсация ХРУ (хроматическая разность увеличения). Как-то так.

_________________
МБИ-3, МБИ-11, МБС-2, МБИ-4, МИН-8, МББ-1А, КФ-1, КФ-4, МФА-2

Согласен. Возможно когда-нибудь займусь ею.
Должен заметить, система для ФК в АУ-26 "не фонтан"

_________________
МБИ-3, МБИ-11, МБС-2, МБИ-4, МИН-8, МББ-1А, КФ-1, КФ-4, МФА-2

Очень похож, но не совсем.

А в чем там разница ?

_________________
МБИ-3, МБИ-11, МБС-2, МБИ-4, МИН-8, МББ-1А, КФ-1, КФ-4, МФА-2

В линзе для настройки фк.
на ау-26 линза не 1.0 а 1.1. ну и там еще разные мелочи.

В МФН-11 и АУ-26 одинаковые оптовары, а вот в МБИ-15 отличаются, причем все линзы, не только 1.0 и ФК, а 1.6х, 2.5х, хотя, внешне и похожи на линзы мфн-11, но ХРУ правят 2%.

Нашел у себя тестовое фото, сделано с этой насадкой с объективом ПЛАН-АПО 10х0,3 на ASPS матрицу в положении 1.0 по диагонали около 29 мм.
http://qclk.ru/kG/afRN

Rasalam, а почему? Чем лучше оптовар ФК МБИ-15?

и что получается что нормальный обьектив в мби 15 невозможно вкрутить -- будет радуга сплошная

странный однако прибор
