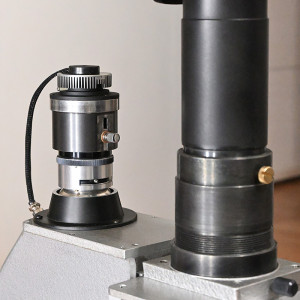

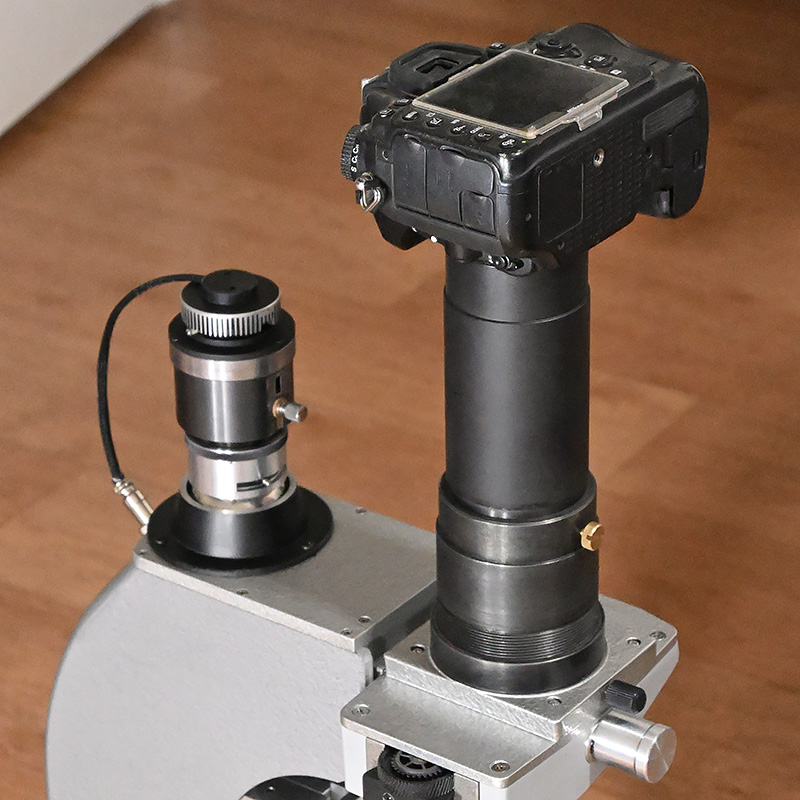

Доделал наконец-то ЭПИ-осветитель для моего нового микроскопа. Для меня он показался ещё той конструкторской задачкой с моими-то требованиями. Но всё придумано, сделано и, главное, работает так, как я и хотел. Тут сложность была не только в источнике света, важен весь тракт от источника до светоловушки.

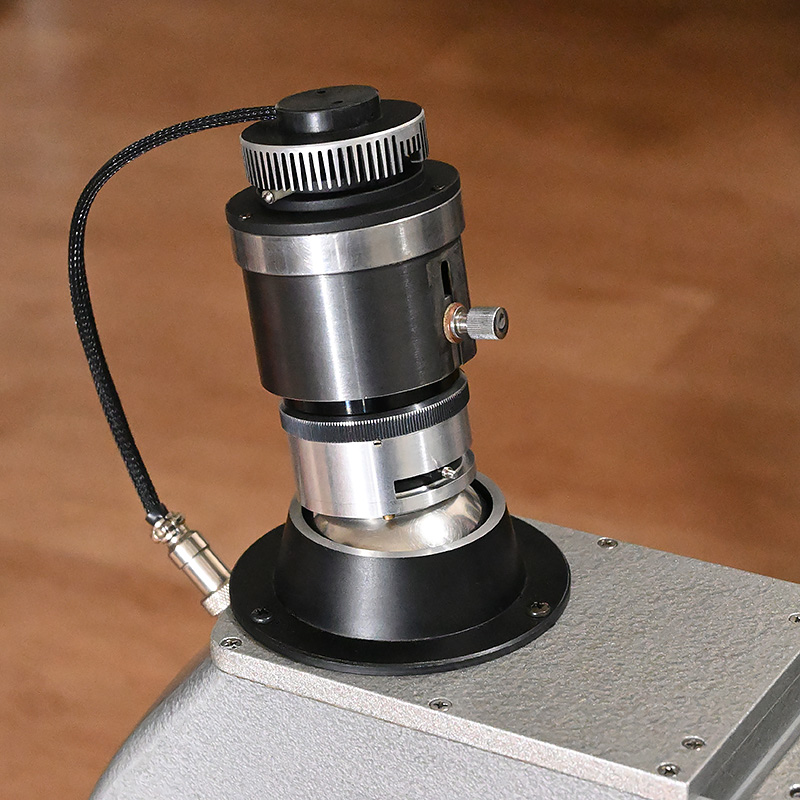

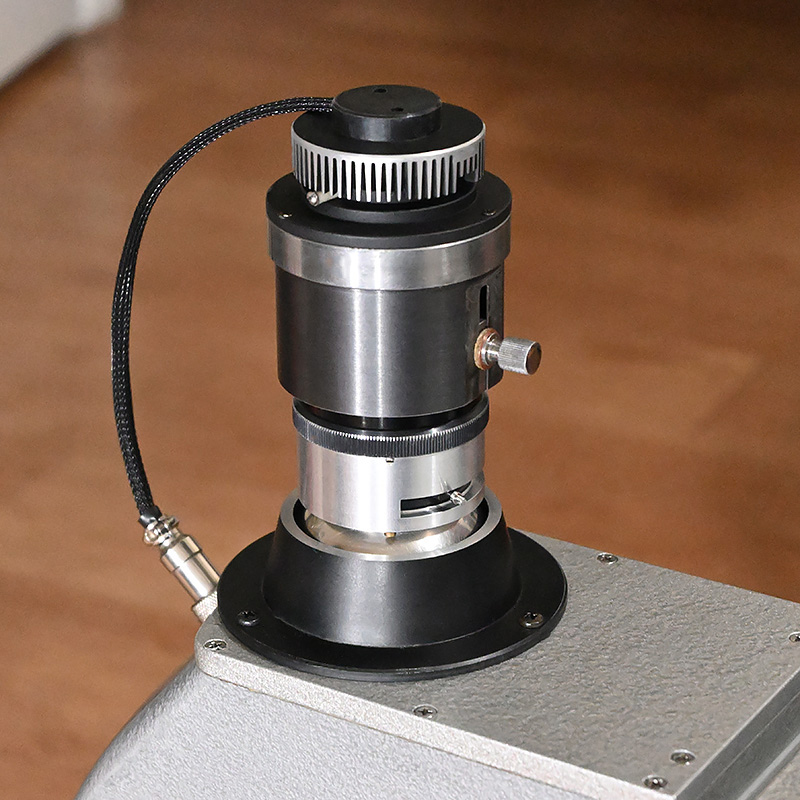

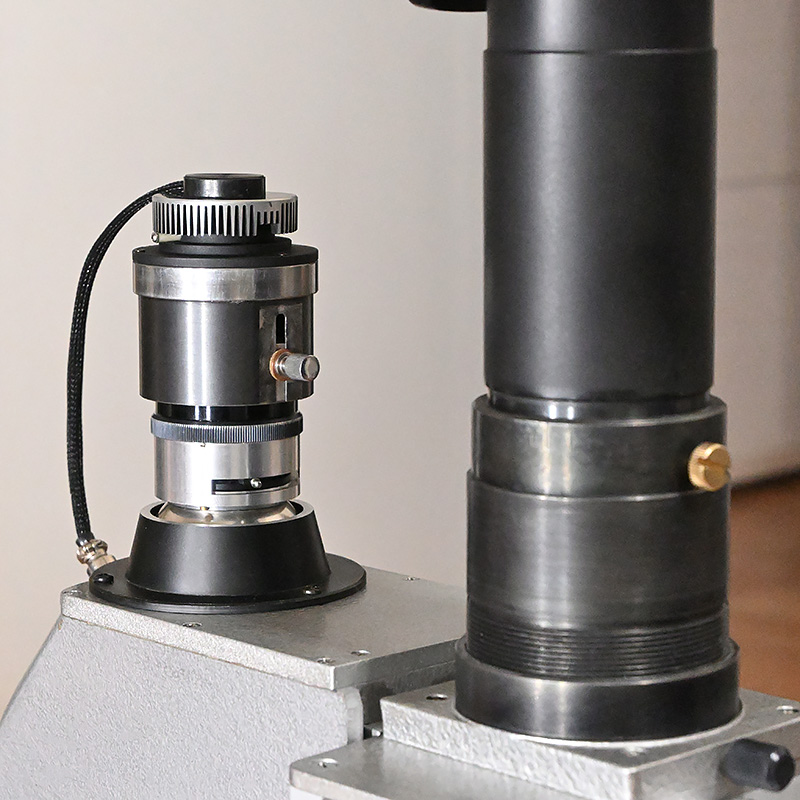

Осветитель равномерно засвечивает всё поле, необходимое для полнокадровой матрицы, индекс цветопередачи диода CRI=98, лишний свет эффективно уводится из оптического тракта. К тому же, в осветителе можно менять диаметр тела свечения с помощью специальной диафрагмы, на выходе коллектора имеется своя диафрагма и расстояние от диода до коллектора тоже меняется в больших пределах. Всё это позволяет настроить оптимальный свет практически с любым объективом, а также уменьшать светящееся пятно для прорисовывания отдельных областей кадра. Сам осветитель крепится к шарниру и как джойстик легко наклоняется в разные стороны, чтобы перемещать пятно света.

Впечатляет! очень интересно, спасибо за информацию!

Вот это да! А что за штатив, не узнаю что-то?

_________________
Оборудование:
Штатив МББ-1А, объективы Leitz Photar.

Штатив МБИ-6. Я не указывал, т. к. это мой новый проект(долгострой) и я буду позже здесь описывать. Ну он практически готов, по крайней мере можно ставить на стол и работать. Осталось вылизать нюансы.

Какая схема у осветителя - только диод, коллектор и светоделительная пластина?

1. Диодная сборка,
2. Система, формирующая равномерно светящееся пятно,
3. Диафрагма для регулировки размера пятна,
4. Коллектор,
5. Диафрагма,
6. 90-градусное зеркало,
7. Линза формирующая итоговый пучок,
8. Светоделительная пластина,
9. Светоловушка.

Тогда подробности очень интересны.

Полностью солидарен! Отличное исполнение Алексей!

Спасибо всем за отзывы!
А насчёт подробностей спрашивайте. Если бы я стал описывать весь свой путь по сознанию от идеи до исполнения, то всех бы утомил и себя тоже).

Ну ладно, спрошу: что у нее внтуре?

Так ответ выше, через пост.

Это негодный ответ. Годный - с детальными пояснениями, что откуда взято и куда вставлено. Фотки приветствуются. Если, конечно, ТС действительно желает рассказать об устройстве своего творения а не только показать его внешний вид.

В процитированном перечне пункт последний озадачил. Что такое светоловушка? Параболическое зеркало вокруг объектива, как в советских микроскопах, или нечто совсем иное? Я только фотоловушку знаю, но это из другой оперы

Отвечаю. Из света, который проходит через светоделитель, только часть отклоняется в объектив. Остальной идёт прямо и его нужно куда-то девать. Можно, конечно, сделать отверстие в голове микроскопа и выпускать свет наружу, но есть два побочных эффекта. Во-первых, свет достаточно яркий и будет бить прямо в глаз или освещать комнату. Во-вторых, если снаружи яркий свет, то он будет попадать внутрь и создавать паразитную засветку. Оба эффекта меня не устраивают, поэтому я разработал устройство, которое принимает этот свет, а назад практически не выпускает. Кстати, я использовал в микроскопе голову от Биолам-И, а там уже есть отверстие для выпуска света, закрытое заглушкой. Светоловушку прикрутил вместо заглушки.
Более подробно о моей светоловушке в моём инстаграм: https://www.instagram.com/p/C2G-vPhKKJo ... d2eG44Zg==

Понятно, значит под пунктом 9 имеется в виду не конец пути, а его аппендикс. Но что же в конце?

В конце, естественно, объектив и объект.
