Доброго дня!

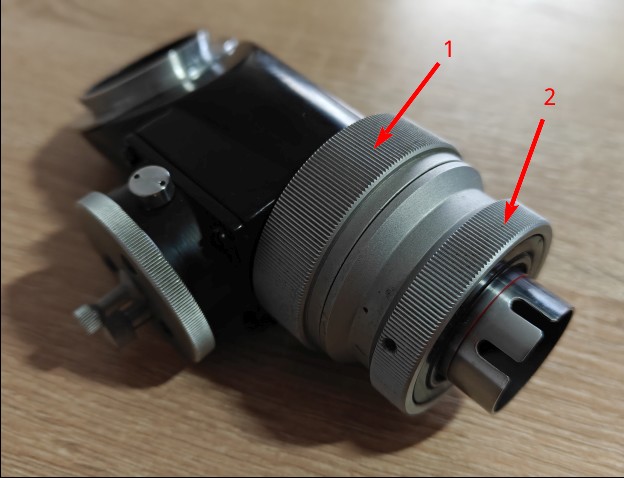

Продолжаю разбираться со своим МИН-8. На фото та часть микроскопа, в которую вставляется окуляр.
Поворотным кольцом 1 должна регулироваться диафрагма. Поворотным кольцом 2 должно осуществляться перемещение окуляра вдоль оси трубки.
На деле: кольцо 1 - сдвинуть невозможно (возможно застыло). Кольцо 2 - вращается с огромным усилием на какой-то смешной угол (градусов 15 в обе стороны), при этом никаких ощутимых движений окуляра - нет.
Что с этим можно сделать, как восстановить работоспособность данного узла?

Разбирать, отмачивать, смывать старую смазку, ганосить новую, собирать обратно. У меня на таком тубусе наоборот, диафрагма работает а регулировка окуляра стоит мертво. Если кольцо проворачивается а регулировка не идет, значит оно просто механически сорвано, драконить дальше не стоит, иначе винтами которыми фиксируется кольцо протрете бороздку в металле и оно будет просто пооворачиваться на 360градусов. А диафрагму можете и вообще поломать если пытаться усилием сорвать.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
АУ-12 (мби-3, ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Поосторожнее с силиконами...
https://www.chipmaker.ru/topic/169392/p ... nt-4822939
https://www.chipmaker.ru/topic/70310/pa ... nt-4803455

_________________
МББ-1А, МБИ-2, МБИ-3, МБИ-4, МИН-8, МБС-9, МБС-10, ОГМЭ-П3, Микмед-2 вар. 11

Здрастьте, это снова я со своим злосчастным столиком.

Докладываю: через 2 месяца мучений гайку наконец удалось успешно снять:

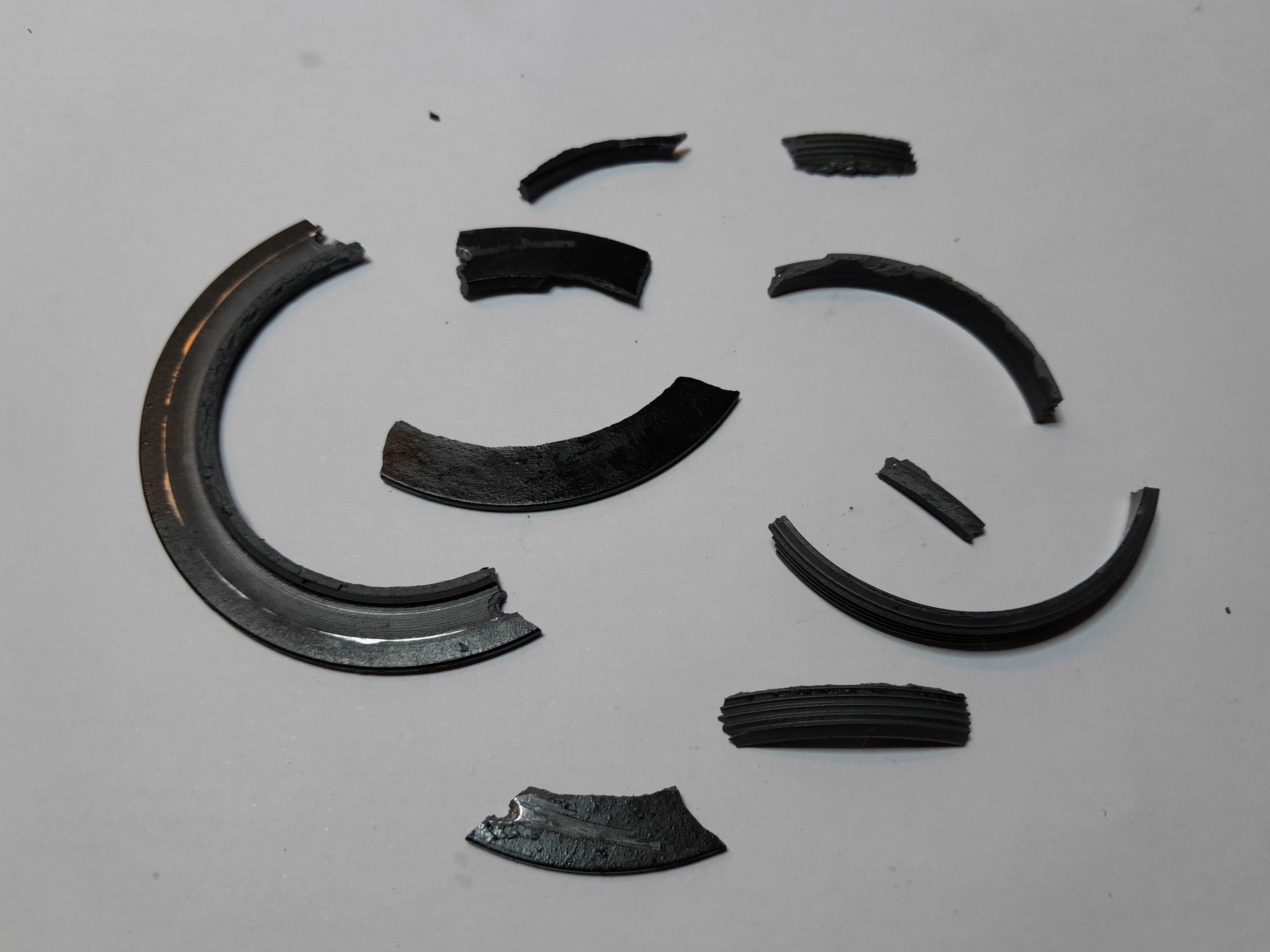

Лопнула только плоская её часть, резьбовая осталась во втулке. Удалить смог только сделав надрезы бормашинкой и отколупывая по секторам. Теперь уже совершенно очевидно, что открутить ЭТО по-хорошему никаких шансов не было.

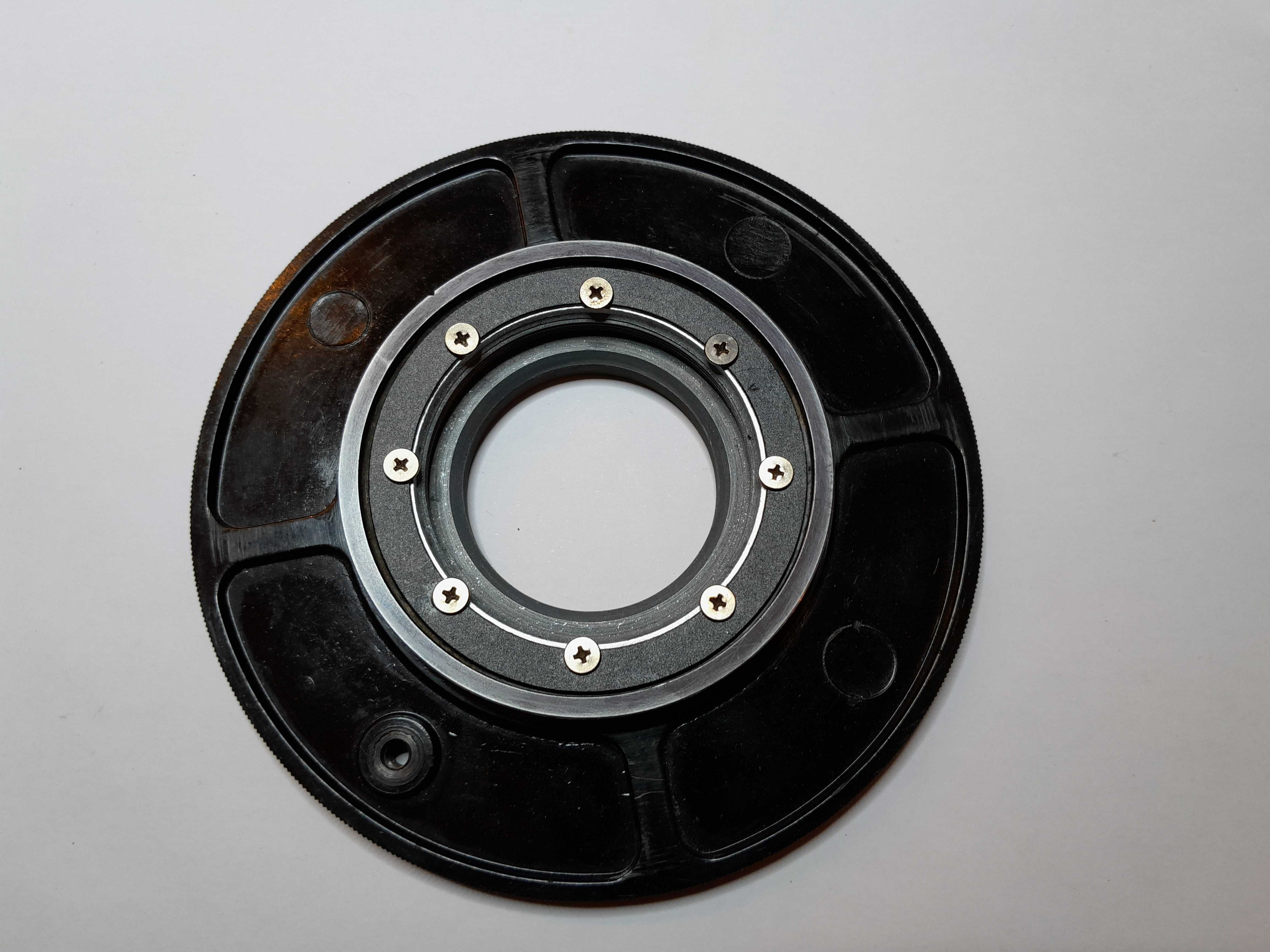

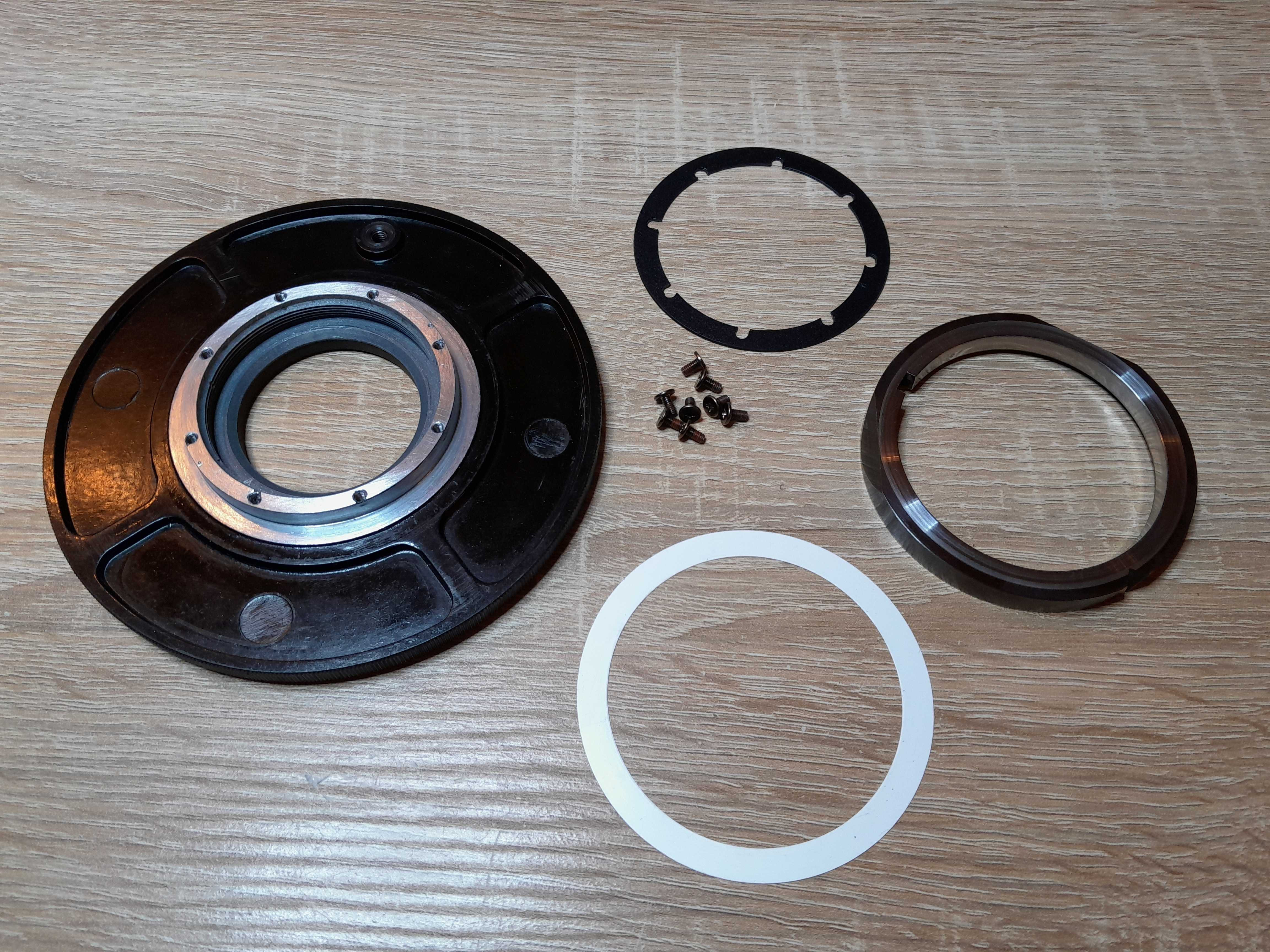

Как уже говорил, восстановить агрегат стало делом принципа, поэтому извратился как смог. Токарные услуги по разумным ценам мне сейчас недоступны, покупать второй микроскоп ради столика тоже не выглядит здравой идеей. Заменил гайку винтиками М2,5 с широкой плоской шляпкой, натыканными по окружности. Посадка кольца оказалась конической, и при затяжке оно ощутимо клинило. Сделал шайбу из тонкого скользкого пластика: вращение стало лёгким и свободным, люфта нет. Ещё одну шайбу пришлось сделать со стороны винтов: её единственная функция - закрыть паз в кольце, в котором находятся сухарик и диск предохраняющие алюминиевую втулку от повреждения стопорным винтом, чтобы они не вывалились.




Функциональность столика полностью восстановлена, теперь могу сказать что МБИ-1 реанимирован на все 100%. Ещё раз спасибо форумчанам за советы и консультации!

Спасибо за информацию!
Я думаю, немаловажным ещё является состав всех этих ПМС смазок. Если покупать некачественный товар, то и вывод по эксплуатации можно сделать неправильный. Но тут, конечно, дилетантские рассуждения. Кроме литола, который, на мой взгляд, не стоит особого внимания в качестве основной смазки, и силиконовой пока более ничего не пробовал. К слову, МБР смазал в конце апреля, МИН-8 в середине мая и ими активно пользовался. С того времени "полет нормальный". Буду вести дальнейшие наблюдения

Возможно, они хорошо известны тем, кто с микроскопом на "ты", и для кого это является частью профессиональной деятельности. Назовите пожалуйста хотя бы одну, чтобы знать.
BMGazizullin, спасибо, интересная статья! Правда, я ещё не со всем ознакомился из-за сбоя на форуме, так как ссылки были недоступны вместе с ним.
Тут ведь такое дело, товарищи. Намазать можно чем угодно, хоть солидолом, хоть сливочным маслом, вопрос в том, какие будут последствия, особенно для оптики. Необязателен физический контакт, достаточно паров. Именно поэтому делался акцент на то, что будет правильным. Как эрзац, думал о применении смазки для редукторов мясорубок, но это явно далеко не лучший вариант с непредсказуемым результатом.

entosik, пожалуйста!
На Али ещё нашёл такой доступный вариант: https://sl.aliexpress.ru/p?key=AlRN3LO . Пишут, что для фотообъективов самое то. Правда доставка долгая. Если кто хочет, может взять на пробу и потом поделиться впечатлениями.
Вообще, в идеале, взять бы пару аналогичных микроскопов типа МБР или МБИ и попробовать смазать направляющие узлы различными смазками. В дальнейшем посмотреть, что будет.

P.s. нашёл видео про смазку XY-2, что по ссылке выше: https://rutube.ru/video/b821fd5e88cee6a ... 4ad0/?r=wd
Знающие люди, кто занимался/занимается ремонтом оптических приборов не один год, что можете сказать по видео? Подойдет такая или нет?

Цены, конечно...

pro-am, спасибо!

С учётом того, что заявленный срок службы от десяти лет без замены и пополнения (!!!), и объём немалый (полкило - это же сотню микроскопов можно смело обслужить) очень даже не дорого.

Хорошую смазку ХУ не назовут!

Тема смазок для микроскопа неоднократно обсуждалась. Вы можете легко найти информацию, если воспользуетесь поиском. Например:
https://forum.shvedun.ru/viewtopic.php? ... 21#p102962
https://forum.shvedun.ru/viewtopic.php? ... 15#p103048
https://forum.shvedun.ru/viewtopic.php? ... 15#p103057
https://forum.shvedun.ru/viewtopic.php? ... 15#p103060
https://forum.shvedun.ru/viewtopic.php? ... =p#p139997
https://forum.shvedun.ru/viewtopic.php? ... t=#p141065
https://forum.shvedun.ru/viewtopic.php? ... t=#p128607
https://forum.shvedun.ru/viewtopic.php? ... t=#p128529
https://forum.shvedun.ru/viewtopic.php? ... t=#p128566
https://forum.shvedun.ru/viewtopic.php? ... 35#p128527
https://forum.shvedun.ru/viewtopic.php? ... 70#p128712
Если лень читать, то в краткий ответ на Ваш вопрос: самыми лучшими и современными смазками для направляющих микроскопов являются смазки Nyogel 774 и Tribosyn 320. Смазку Nyogel 774, скорее всего, не найдёте, т.к. она снята с производства.

_________________
Микмед-2, Бимам, Биолам

Возможно, они хорошо известны тем, кто с микроскопом на "ты", и для кого это является частью профессиональной деятельности. Назовите пожалуйста хотя бы одну, чтобы знать.
...
Тут ведь такое дело, товарищи. Намазать можно чем угодно, хоть солидолом, хоть сливочным маслом, вопрос в том, какие будут последствия, особенно для оптики. Необязателен физический контакт, достаточно паров. Именно поэтому делался акцент на то, что будет правильным. Как эрзац, думал о применении смазки для редукторов мясорубок, но это явно далеко не лучший вариант с непредсказуемым результатом.[/quote]
Здравствуйте.

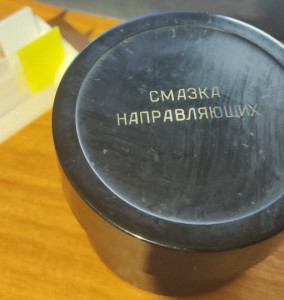

думаю что Вам много не нужно? Могу прислать, именно ЛОМО, именно для направляющих. Просто так.
Поделюсь немного.

_________________
МЛ-3 + ОЛК-2 + ФМЭЛ-1.
Биолам И. Микротом-криостат МК-25. Ультратом Tesla.
Иммунология. Герпетология.

Не однажды видел оптические узлы как то -окуляры биноклей с многозаходной резьбой или опять же алюминиевые части ластохвостов хода микроскопов,со смазкой(скорее во что она превратилась) серого цвета .Похоже что алюминиевый сплав окислился из за смазки и окрасил её,хотя почти уверен что смазаны они были на заводе.Как так?

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз, МБИ-3 ,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

Из-за нарушений условий хранения, скорее всего. Вода, конденсат.
