Микросхема К504УН1В. Cнято с объективом Mitutoyo M Plan Apo 5x0.14 с Raynox DCR-150 в качестве тубусной линзы на штативе микроскопа МББ-1А. Комбинированное освещение - через объектив и диффузно-рассеянное.

Silicon micro chip К504УН1В

_________________
http://radiopicture.listbb.ru/index.php

Качественно! А можно узнать, что такое "освещение через объектив" и как оно технически реализуется?

_________________
Микмед-6 вар. 74СТ, объективы LOMO Plan 4x/0,10; 10x/0,25; 20x/0,40; 40x/0,65; 100x/1,25 МИ

Кстати, у Odal комбинированное, а у меня раздельное.)))

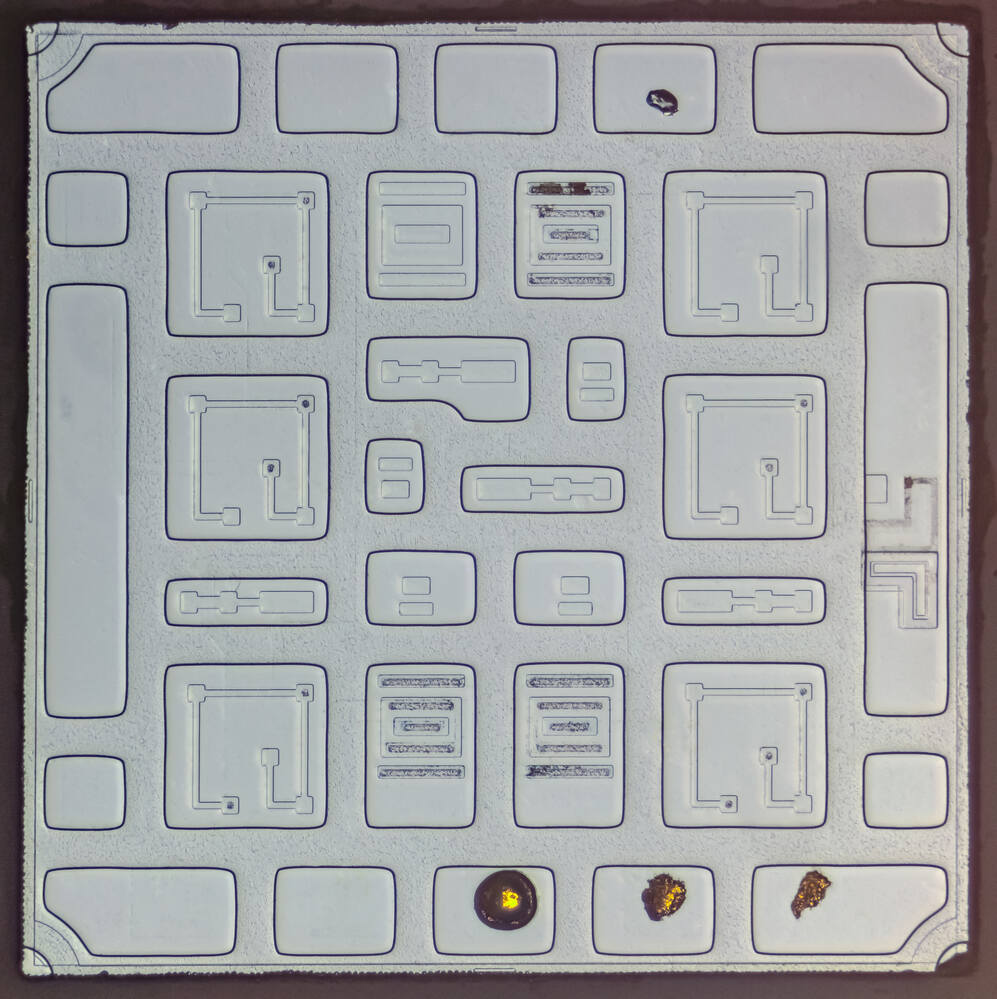

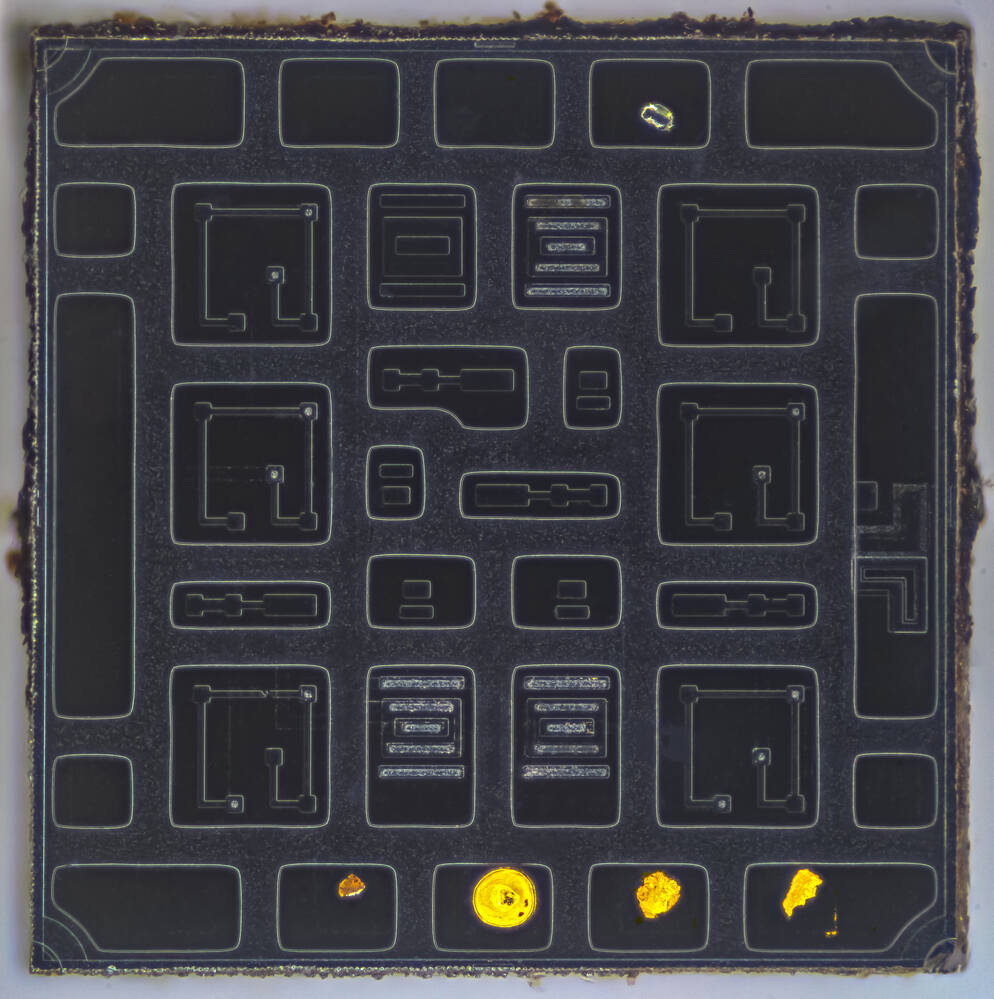

"Черный" снимок - диффузно-рассеянное. "Светлый" - через объектив.

_________________
http://radiopicture.listbb.ru/index.php

"Но как, чёрт возьми, Холмс?" (с)

_________________
Микмед-6 вар. 74СТ, объективы LOMO Plan 4x/0,10; 10x/0,25; 20x/0,40; 40x/0,65; 100x/1,25 МИ

Cпасибо! Через объектив - с помощью осветителя отражённого света, обычным образом. В данном случае переделанный ОИ-21, иногда ещё ОИ-17. Реже, иногда использую такой встроенный в металлографический микроскоп МЕТАМ-Р1 - в металлографических он, ясное дело, идёт "по умолчанию" в конструкции.
Разумеется, используя ОИ-21 или ОИ-17, я удаляю компенсирующую "длину" осветителя линзу, так как эти осветители на "конечный тубус", а я преимущественно снимаю на "бесконечные" объективы. Впрочем, при съёмке с прямой проекцией на матрицу, и с конечными объективами эта линза не нужна - только всё портит своим малым диаметром и скверным просветлением.

Комбинировал с диффузно-рассеянным светом, используя "осветитель Белых" - его идею предлагал один из форумчан несколько лет назад, по этому осветителю есть обсуждения на форуме - например, тут:
https://forum.shvedun.ru/viewtopic.php?p=46055

"Но как, чёрт возьми, Холмс?" (с)

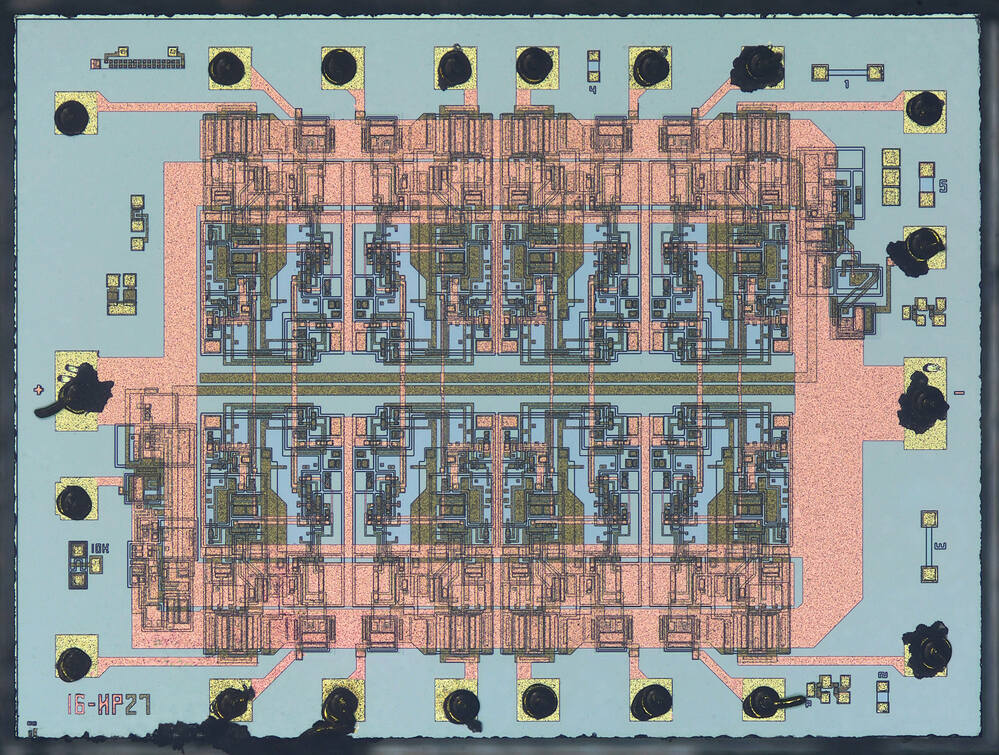

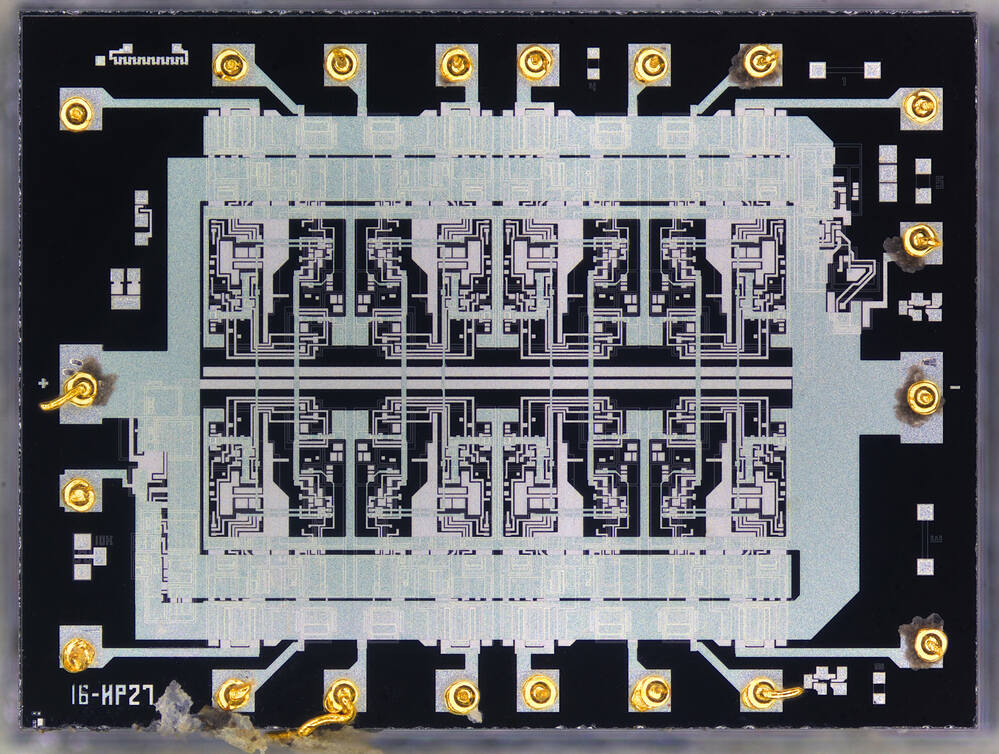

ММУ-3 и два разных осветителя по очереди.

_________________
http://radiopicture.listbb.ru/index.php

Через объектив (освещение), очень здорово получился снимок !

Спасибо.

_________________
http://radiopicture.listbb.ru/index.php

_________________
http://radiopicture.listbb.ru/index.php

Микросхема 1407УД3. Микрофото с "бесконечным" эпиобъективом Ломо F=25 NA 0.17 1982 года, от микроскопа ММУ-3. Применён с Raynox DCR-150 в качестве тубусной линзы на штативе микроскопа МЕТАМ-Р1. Снято одним кадром, светлое поле отражённого света. Масштаб съёмки 8,3:1

Silicon micro chip 1407УД3. Coaxial Light

Отлично.
А как удалось Рэйнокс с МЕТАМом женить?)))

_________________
http://radiopicture.listbb.ru/index.php

Спасибо!
Довольно просто - родную ТЛ открутил и убрал, на микроскоп водрузил свой обычный фототубус с райноксом в положении "бесконечность" относительно матрицы - при таком раскладе дистанция от ТЛ до объектива не имеет значения в весьма широком диапазоне.

Фотографию фототубуса не приведете?

_________________
http://radiopicture.listbb.ru/index.php

Пожалуйста:
