Спасибо, как думаете, на этом сайте некому их предложить?

_________________
МБИ-15.

Им цена рублей 500, ни разу не редкость. Не думаю что сильно нужны кому-то, но попробовать можно.

_________________
Оборудование:
Штатив МББ-1А, объективы Leitz Photar.

У МБИ-15 микрофокус такой же, чак у МБИ-11/Люмам. Там механизм Мейера. Если крутится без усилий и щелчков, то он рабочий. На крайних положениях у него стопорные штифты. Если штифты погнуты, то может вращаться в холостую. В целом сам микромеханизм обслуживания не требует, но ручки его надо смазывать заново. Весь механизм с макроручками снимается, он на 4 винтах, и стоят штифты, так что его можно снять, а потом поставить в то же положение.
За револьвером есть вдвигаемая ланза для тубуса 160 мм. Без нее тубус 190 мм, для эпи-объектива, а для планапо надо вдвигать.

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

Спасибо огромное, а то я побаиваюсь разбирать . Микрофокус работает мягко,идумаю, всё такие его не трогать.
Может подскажете тогда как подобраться к полевой и апертурной диафрагмам?

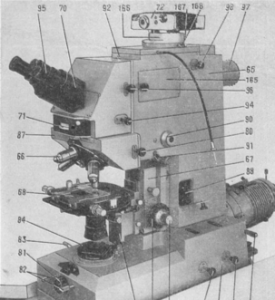

Они должны регулироваться с помощью ручек 90 и 99, но, видимо засохли.

_________________
МБИ-15.

У меня не было МБИ-15, но я восстанавливал МБИ-11. Схема освещения у них примерно одинакова. К апертурной диафрагме можно добраться, сняв корпус микроскопа с подставки. А к полевой у МБИ-11 доступ есть сверху, черех лючок. Но у МБИ-15 я такого не вижу.

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

Спасибо, вы мне помогли! А физически то где находится полевая диафрагма, в какой части корпуса? Подобная байда наблюдается в МБИ-11

_________________
Люмам Р-8, Биолам Л-211, МБИ-11, 15, Полам-шмолам,КаФе-4М, МБС-9, 10, Микмед-6 вар. 74, МИН-8, Карл Зейс Ена Епитип-2 с поляризацыей, Энфэпэка, АПО ДИН 45, объективчиков, окулярчиков там вcяких поприличнее - это, Золотая Рыбка, моё первое желание...

_________________
Люмам Р-8, Биолам Л-211, МБИ-11, 15, Полам-шмолам,КаФе-4М, МБС-9, 10, Микмед-6 вар. 74, МИН-8, Карл Зейс Ена Епитип-2 с поляризацыей, Энфэпэка, АПО ДИН 45, объективчиков, окулярчиков там вcяких поприличнее - это, Золотая Рыбка, моё первое желание...

Я думпю также внизу но это лучше знающие подскажут, лучше в теме про МБИ 11 спросить.

_________________
МБИ-15.

Диафрагмы находятся рядом с ручками для их регулировки. Апертурная стоит в вертикальной трубке (плоскость диафрагмы горизонтальная) над лючком со светофильтрами, полевая находится в горизонтальной шахте.

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

Благо Дарю! Мне один ..."учёный" ( на самом деле охранник в НИИ) предлагает данный аппарат под восстановление, но наверное не буду брать. Уж очень состояние плачевное, а не двигающиеся диафрагмы это как вишенка на торт неприятностей.

_________________
Люмам Р-8, Биолам Л-211, МБИ-11, 15, Полам-шмолам,КаФе-4М, МБС-9, 10, Микмед-6 вар. 74, МИН-8, Карл Зейс Ена Епитип-2 с поляризацыей, Энфэпэка, АПО ДИН 45, объективчиков, окулярчиков там вcяких поприличнее - это, Золотая Рыбка, моё первое желание...

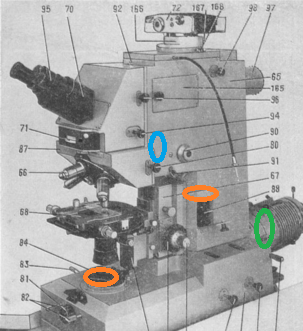

Вот как расположены диафрагмы
Зеленая - полевая диафрагма проходящего света. Оранжевая под конденсором - апертурная диафрагма проходящего света. Оранжевая в корпусе - апертурная отраженного света. Синяя - полевая отраженного света.

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

Вы знаете... Вот там, где зеленый кружок никакой диафрагмы нет. Ну или она не ирисовая, а постоянная. В этом месте у меня прикрепляется корпус осветителя, но опять таки и в нем нет дифрагм. Регулируемых уж точно.

Удалось расшевелить ластохвост для фотоокуляра и пассатижами вытянуть его. Оказалось, там стоит фотоокуляр 16х.
Удалось попшикать уайтспиритом на апертурную отраженного света и тоже стала регулироваться. Туго конечно, разбирать надо, но хоть работает. Вытащил все из верхнего люка для фотоаппарата.

_________________
МБИ-15.

Ага, зеленая - так у МБИ-11. Судя по схеме http://labx.narod.ru/documents/microsco ... bi_15.html в МБИ-15 она перед призмой (зеркало тут в виде призмы). Под конденсором вертикально стоит.

_________________
МБИ-3, МБИ-11, МБС-1, Микмед-2, Микмед-5, Zeiss Nf/ЛОМО, PZO Biolar PI

Осветитель от МБИ-11 подходит на МБИ-15, или надо искать родной?

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
МБИ-3 (АУ-12 ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Подходит
.
