Еще вопрос: В комплекте есть объектив ПЛАН 9х П с диафрагмой. Он от опорной поверхности длиннеее обычного ПЛАН 9х на толщину узла диафрагмы. А как же длина тубуса? Этот объектив резко непарфокален другим объективам комплекта и картинку по сравнению с обычным ПЛАН 9х (опять же без П!) дает хуже.
Для каких исследований был предусмотрен такой объектив?

Поправка. В Скворцове указано, что для диафрагменного ПЛАН 9х П высота действительно не 33мм, а 38. Так должно и быть.
Интересно, у более современных версий этого объектива это исправлено? Выглядят они иначе...

_________________
МББ-1А: АУ-26, ОИ-14, КФ-1, МФА-2, ОИ-17, ОИ-21
МИН-8: поляризация, АУ-12, ОИ-8, ОИ-12, ОИ-10, ОИ-13, ОИ-24
МБИ-4 в качестве походного штатива
Ахроматы, планахроматы, апохроматы. 160, 190, ∞
МБС-1

И еще: МИН-8 имеет револьвер со светофильтрами (красный, желтый и синий), а также синий накладной фильтр на окно осветителя. Для чего они?

_________________
МББ-1А: АУ-26, ОИ-14, КФ-1, МФА-2, ОИ-17, ОИ-21
МИН-8: поляризация, АУ-12, ОИ-8, ОИ-12, ОИ-10, ОИ-13, ОИ-24
МБИ-4 в качестве походного штатива
Ахроматы, планахроматы, апохроматы. 160, 190, ∞
МБС-1

Для измерения показателей преломления прозрачных минералов методом кольцевого экранирования. В инструкции к микроскопу расписан.

День добрый!
Хотелось бы узнать, подойдет ли гнездо посадки тубуса микроскопов МБР и Биолам к штативу МИН-8? Например, если поставить такую: http://micro-bu.ru/krepleniya-i-gnezda/

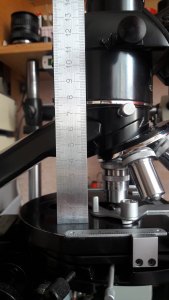

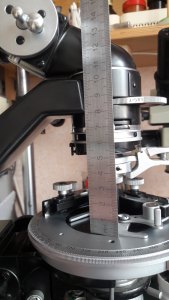

Поставить такую можно, но не факт, что результат вам понравится. Объективы перестанут доставать до препарата. Сравните:

Даже с объективами DIN будет не хватать пары сантиметров.
К тому же салазки револьвера упрутся в штатив, и, возможно, это не даст отцентрировать револьвер:

_________________
МББ-1А, МБИ-2, МБИ-3, МБИ-4, МИН-8, МБС-9, МБС-10, ОГМЭ-П3, Микмед-2 вар. 11

Наверное проще будет купить штатив МББ

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
МБИ-3 (АУ-12 ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Олег-ч, спасибо за ответ!
Это я так, к слову. Думал, каким образом в дальнейшем с этим штативом и со штатным гнездом посадки преобразовать систему "бесконечность". Гнездо МИН-8, на мой взгляд, явно будет неподходящим из-за наличия двух коррекционных линз. А у Вас случаем нет запасного гнезда от МББ-1? Он чем-то от МБР и Биолама отличается?

Найти бы его ещё

Есть. В целом не отличается. Но в зависимости от года выпуска штифты у гнёзд бывают двух разных диаметров -- 2 и 3 мм. Плюс расположение штифтов у МИН-8 другое. Но у МБР, МББ и Биоламов отверстия всё равно просверлены у каждого экземпляра по-своему, взаимозаменяемости особо и нет. Проще без них собрать, если не подошло.

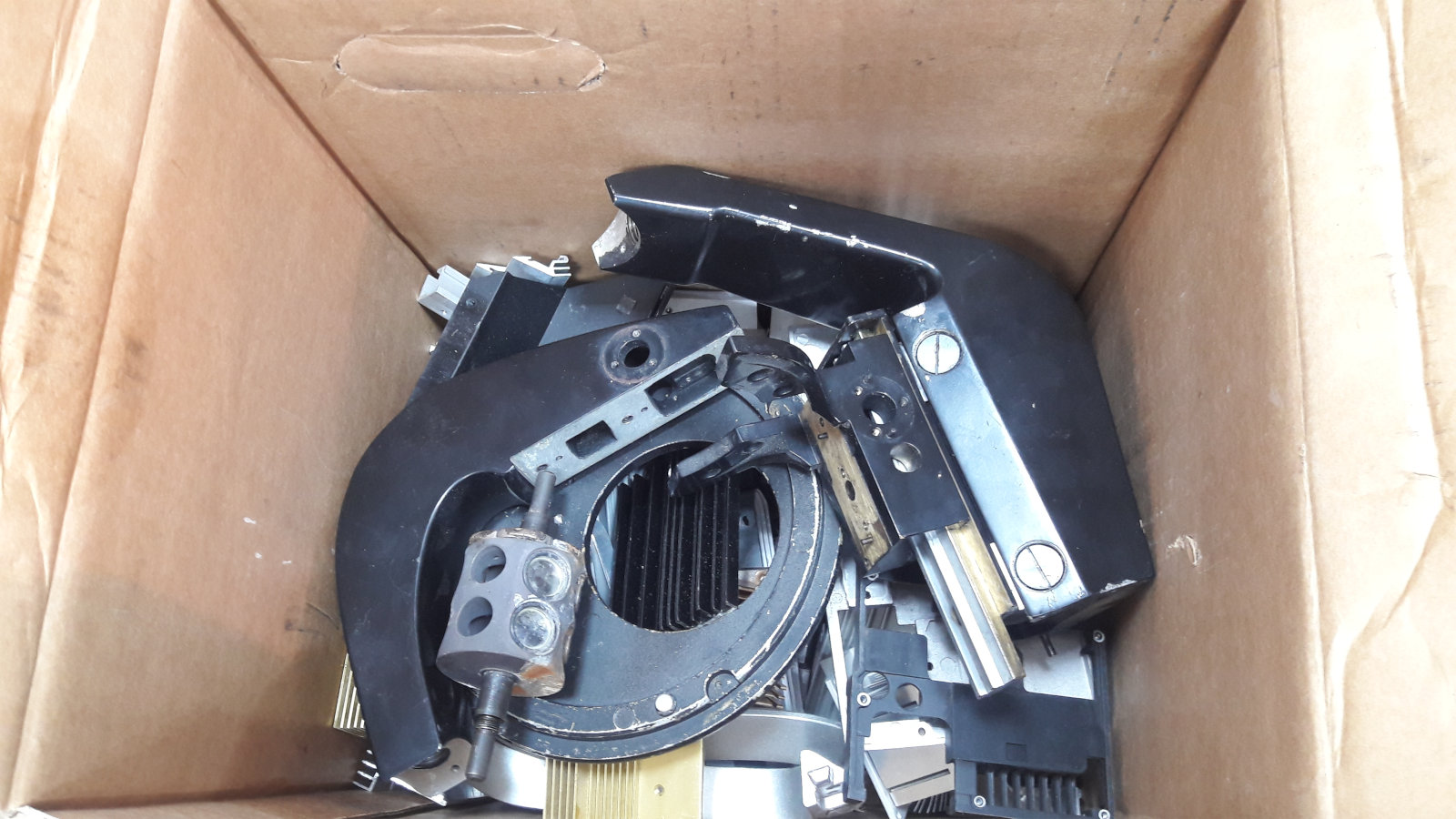

Да вон, у меня в коробке с металлоломом лежит. Сильно некомплектный, правда. Да и перекраски требует.

_________________
МББ-1А, МБИ-2, МБИ-3, МБИ-4, МИН-8, МБС-9, МБС-10, ОГМЭ-П3, Микмед-2 вар. 11

Ещё раз благодарю!


Целый клад! Как я понимаю, крепление тубусодержателя в основании микроскопа у МИН-8 и МББ-1 идентичные. Потому что в моем исполнении основание без ручки включения дополнительной линзы, как у МББ.
Когда у меня появятся свободные деньги, могу ли я Вам отписать по поводу продажи тубусодержателя и гнезда посадки тубуса?

Я сделал так:
- купил второе гнездо мин-8
-у него отфрезеровал нижнюю часть с салазками
- в оставшейся части нарезал внутреннюю резьбу м42
Гнездо стало составной частью фототубуса вертикальной макроустановки. Позволяет устанавливать любые объективы
и осветители как сверху так и снизу гнезда на необходимой высоте.

Щипцовое устройство насколько жестко фиксирует объектив?

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
МБИ-3 (АУ-12 ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

На мой взгляд, щипцы фиксируют объектив гораздо надежнее. Недаром от него так до конца и не отказались.

Я имею ввиду насколько сильно объектив будет смещатся при прикосновении к нему в сравненнии с револьвером.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
МБИ-3 (АУ-12 ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Да никак он не будет смещаться. Если, конечно не бить по нему.
