Олег-ч
СообщениеДобавлено: 14 мар 2025, 12:02
Не в сети
Аватара пользователя

Зарегистрирован: 21 май 2022, 17:01
Сообщения: 116
Откуда: Тула
xman писал(а):
Поэтому при подключении светодиода конденсатор разряжается в него, получается импульс большого неконтролируемого тока.

Это если выходное напряжение БП установлено сильно выше рабочего напряжения светодиода. Зачем так делать -- мне непонятно. Если светодиод расчитан на 3 В, выставить 3.2 В, и всё, нет проблем.

xman писал(а):
Поэтому или искать хороший фирменный БП на авито за 25...40 тр типа Хьюлетт или подобные.

Можно купить хороший советский БП в 10 (десять) раз дешевле, а именно Б5-43А (10 В, 3 А) или Б5-44А (30В, 1А).

_________________
МББ-1А, МБИ-2, МБИ-3, МБИ-4, МИН-8, МБС-9, МБС-10, ОГМЭ-П3, Микмед-2 вар. 11
Вернуться к началу
 Профиль

Вернуться к началу
xman
СообщениеДобавлено: 14 мар 2025, 12:23
Не в сети
Аватара пользователя

Зарегистрирован: 27 ноя 2020, 09:39
Сообщения: 106
Олег-ч писал(а):
Можно купить хороший советский БП в 10 (десять) раз дешевле, а именно Б5-43А (10 В, 3 А) или Б5-44А (30В, 1А)

Глянул авито - и правда отличные советские БП практически на халяву! Которые с буквой "А" и цифровой индикацией.
Вернуться к началу
 Профиль

mitiay
СообщениеДобавлено: 14 мар 2025, 13:37
Не в сети

Зарегистрирован: 28 июл 2021, 17:00
Сообщения: 263
xman писал(а):
На сравнительно большие токи светодиоду требуется хороший теплоотвод. Подойдет радиатор от компьютерного процессора. Надо понимать что светодиод подключается к источнику стабилизированного тока, способному развивать на выходе напряжение, достаточное для зажигания светодиода. Поэтому подойдет любой преобразователь с регулировкой ограничения выходного тока. Драйверы которые именно для фонариков мелкие и круглые я не использовал на ток более ампера. До трех ампер хорошо справляются вот эти преобразователи, фото прилагаю:
https://aliexpress.ru/item/1128315250.html
На этапе экспериментов со светодиодами очень помогает чуть более дорогой преобразователь с индикацией тока и напряжения.

Еще видел интересные платы, они в планах на покупку поэкспериментировать:
https://aliexpress.ru/item/4000602759943.html
https://aliexpress.ru/item/1005005315225256.html
https://aliexpress.ru/item/1005001568049423.html

Трехрежимный драйвер без мигания, только рег. яркости, usb гнездо можно выпаять:
https://aliexpress.ru/item/1005008506893823.html


Не встречали драйверы без мерцания и при этом с большим диапазоном регулировки по току (чтобы начиналась хотя бы от 10% или бесступенчатая)?
Вернуться к началу
 Профиль

xman
СообщениеДобавлено: 14 мар 2025, 15:48
Не в сети
Аватара пользователя

Зарегистрирован: 27 ноя 2020, 09:39
Сообщения: 106
По идее вышеуказанные платы регулируемых понижаек должны быть без заметных пульсаций тока. При случае на днях гляну осциллографом.
Вернуться к началу
 Профиль

mitiay
СообщениеДобавлено: 14 мар 2025, 16:24
Не в сети

Зарегистрирован: 28 июл 2021, 17:00
Сообщения: 263
Уже не помню, чем первая плата на XL4015 не устроила, но что-то с ней было не так :) Хотя там вроде все прилично, 180 kHz / 20 mV. Надо откопать и посмотреть еще раз.
Вернуться к началу
 Профиль

Олег-ч
СообщениеДобавлено: 14 мар 2025, 16:41
Не в сети
Аватара пользователя

Зарегистрирован: 21 май 2022, 17:01
Сообщения: 116
Откуда: Тула

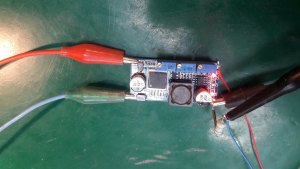

Плата:

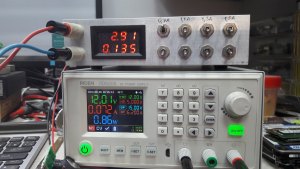

Напряжение и ток на выходе, напряжение и ток на входе:

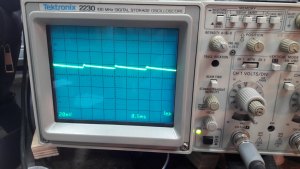

Пульсации тока:

Нагрузка 22 Ом. Шунт 0,1 Ом, делитель щупа 1:1. Нуль на средней линии шкалы экрана. "Пила" исчезает при повышении тока до 200 и более мА, остаётся только ВЧ шум.

_________________
МББ-1А, МБИ-2, МБИ-3, МБИ-4, МИН-8, МБС-9, МБС-10, ОГМЭ-П3, Микмед-2 вар. 11
Вернуться к началу
 Профиль

dmi3n
СообщениеДобавлено: 14 мар 2025, 20:30
Не в сети
Аватара пользователя

Зарегистрирован: 25 мар 2017, 12:34
Сообщения: 1869
Откуда: Калининград
Олег-ч писал(а):
xman писал(а):
Поэтому при подключении светодиода конденсатор разряжается в него, получается импульс большого неконтролируемого тока.

Это если выходное напряжение БП установлено сильно выше рабочего напряжения светодиода. Зачем так делать -- мне непонятно. Если светодиод расчитан на 3 В, выставить 3.2 В, и всё, нет проблем.

xman писал(а):
Поэтому или искать хороший фирменный БП на авито за 25...40 тр типа Хьюлетт или подобные.

Можно купить хороший советский БП в 10 (десять) раз дешевле, а именно Б5-43А (10 В, 3 А) или Б5-44А (30В, 1А).

Хех, у меня как раз 44А есть)

_________________
Оборудование:
Штатив МББ-1А, объективы Leitz Photar.
Вернуться к началу
 Профиль

proton
СообщениеДобавлено: 14 мар 2025, 22:00
Не в сети
Аватара пользователя

Зарегистрирован: 19 авг 2020, 04:33
Сообщения: 2801
Откуда: Киев
xman писал(а):
С лабораторными БП есть проблема. Там на выходе установлен электролитический конденсатор приличной емкости, он прямо на выходе после ограничителя тока. Поэтому при подключении светодиода конденсатор разряжается в него, получается импульс большого неконтролируемого тока.

В первый раз слышу что бы что то горело от встроенного ёмкостного фильтра при подключении к лабораторному БП. Сколько всего не подключал к подобным БП никогда проблемы не было.
Олег-ч писал(а):
Можно купить хороший советский БП в 10 (десять) раз дешевле, а именно Б5-43А (10 В, 3 А) или Б5-44А (30В, 1А).

А не лучше ли взять просто БП от ноутбука какой то.


Последний раз редактировалось proton 14 мар 2025, 22:34, всего редактировалось 1 раз.

Вернуться к началу
 Профиль

Олег-ч
СообщениеДобавлено: 14 мар 2025, 22:31
Не в сети
Аватара пользователя

Зарегистрирован: 21 май 2022, 17:01
Сообщения: 116
Откуда: Тула
proton писал(а):
В первый раз слышу что бы что то горело от встроенного ёмкостного фильтра при подключении к лабораторному БП. Сколько всего не подключал к подобным БП никогда проблемы не было.

А вы почитайте форумы радиогубителей и сервисников, темы про выбор лабораторного БП. На БП надо выставить максимальное напряжение, а ток порядка 10 мА. И подключить к выходу светодиод. Если светодиод сгорит, значит БП плохой, негодный.

proton писал(а):
А не лучше ли взять просто БП от ноутбука какой то.

Изначально речь шла о непосредственном подключении светодиода к БП:
dmi3n писал(а):
А если есть лабораторный блок питания со стабилизацией тока, можно от него напрямую питать светодиод?

19 В от ноутбучного БП светодиоду не понравятся...

_________________
МББ-1А, МБИ-2, МБИ-3, МБИ-4, МИН-8, МБС-9, МБС-10, ОГМЭ-П3, Микмед-2 вар. 11
Вернуться к началу
 Профиль

proton
СообщениеДобавлено: 14 мар 2025, 22:37
Не в сети
Аватара пользователя

Зарегистрирован: 19 авг 2020, 04:33
Сообщения: 2801
Откуда: Киев
Олег-ч писал(а):
19 В от ноутбучного БП светодиоду не понравятся...

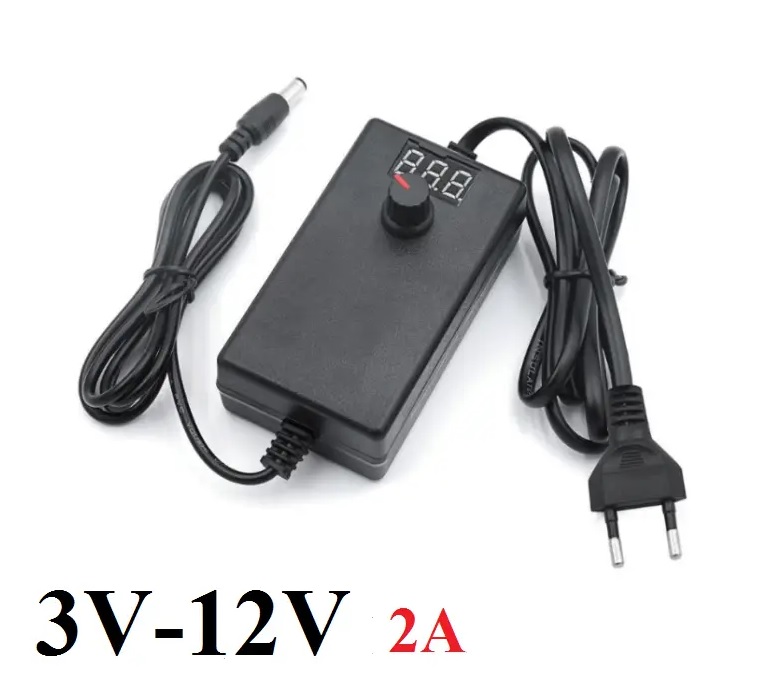

Ну так на разные же напряжения и разный ток есть БП в формфакторе ноутбучного БП. Взять какой то трехвольтовый он копейки стоит. Или даже с регулятором есть.


Вложения:
psu.jpg [ 68.98 КБ | Просмотров: 2325 ]
Вернуться к началу
 Профиль

mitiay
СообщениеДобавлено: 15 мар 2025, 00:35
Не в сети

Зарегистрирован: 28 июл 2021, 17:00
Сообщения: 263
Проблема в том, что у него регулируется напряжение, а не ток, поэтому диапазон от минимума до максимума яркости проходится за очень небольшую долю оборота.
Вернуться к началу
 Профиль

proton
СообщениеДобавлено: 15 мар 2025, 02:14
Не в сети
Аватара пользователя

Зарегистрирован: 19 авг 2020, 04:33
Сообщения: 2801
Откуда: Киев
mitiay писал(а):
Проблема в том, что у него регулируется напряжение, а не ток, поэтому диапазон от минимума до максимума яркости проходится за очень небольшую долю оборота.

Регулятор то понятно, просто разные диоды могут хотеть разное напряжение. А интенсивность свечения менять - ну через диммер какой то подключить. Их тоже полно всяких разных за недорого.
https://www.youtube.com/watch?v=UrtNh0j2Nxc
mitiay писал(а):
Не встречали драйверы без мерцания и при этом с большим диапазоном регулировки по току (чтобы начиналась хотя бы от 10% или бесступенчатая)?

Без мерцания стоят дороже https://store.waveformlighting.com/prod ... -led-strip ну или дешевый вариант на али https://www.aliexpress.com/item/1005001593550353.html
Вернуться к началу
 Профиль

xman
СообщениеДобавлено: 15 мар 2025, 06:49
Не в сети
Аватара пользователя

Зарегистрирован: 27 ноя 2020, 09:39
Сообщения: 106
proton писал(а):
ну или дешевый вариант на али

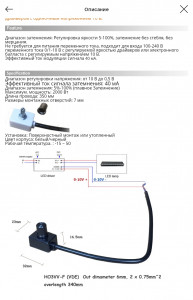

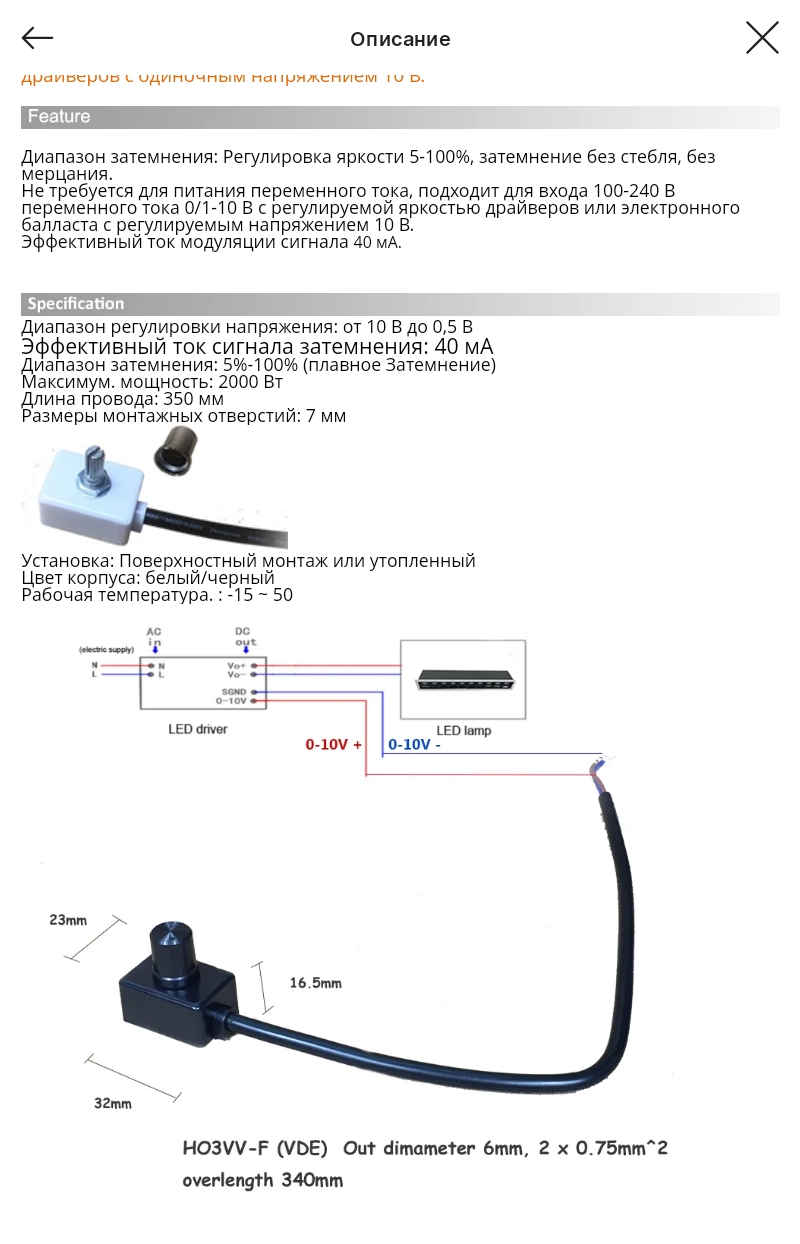

Это не регулятор, а всего лишь задатчик уставки напряжением от 0 до 10 вольт. Который подключается к модулю драйвера светодиодов (покупается отдельно), имеющему вход этого стандарта регулирования. По сути там просто переменный резистор в пластмассовой коробочке.


Вложения:
Scr_2025-03-15_064109.jpg [ 231.86 КБ | Просмотров: 2295 ]
Вернуться к началу
 Профиль

xman
СообщениеДобавлено: 15 мар 2025, 09:03
Не в сети
Аватара пользователя

Зарегистрирован: 27 ноя 2020, 09:39
Сообщения: 106
mitiay писал(а):
Уже не помню, чем первая плата на XL4015 не устроила, но что-то с ней было не так :) Хотя там вроде все прилично, 180 kHz / 20 mV. Надо откопать и посмотреть еще раз

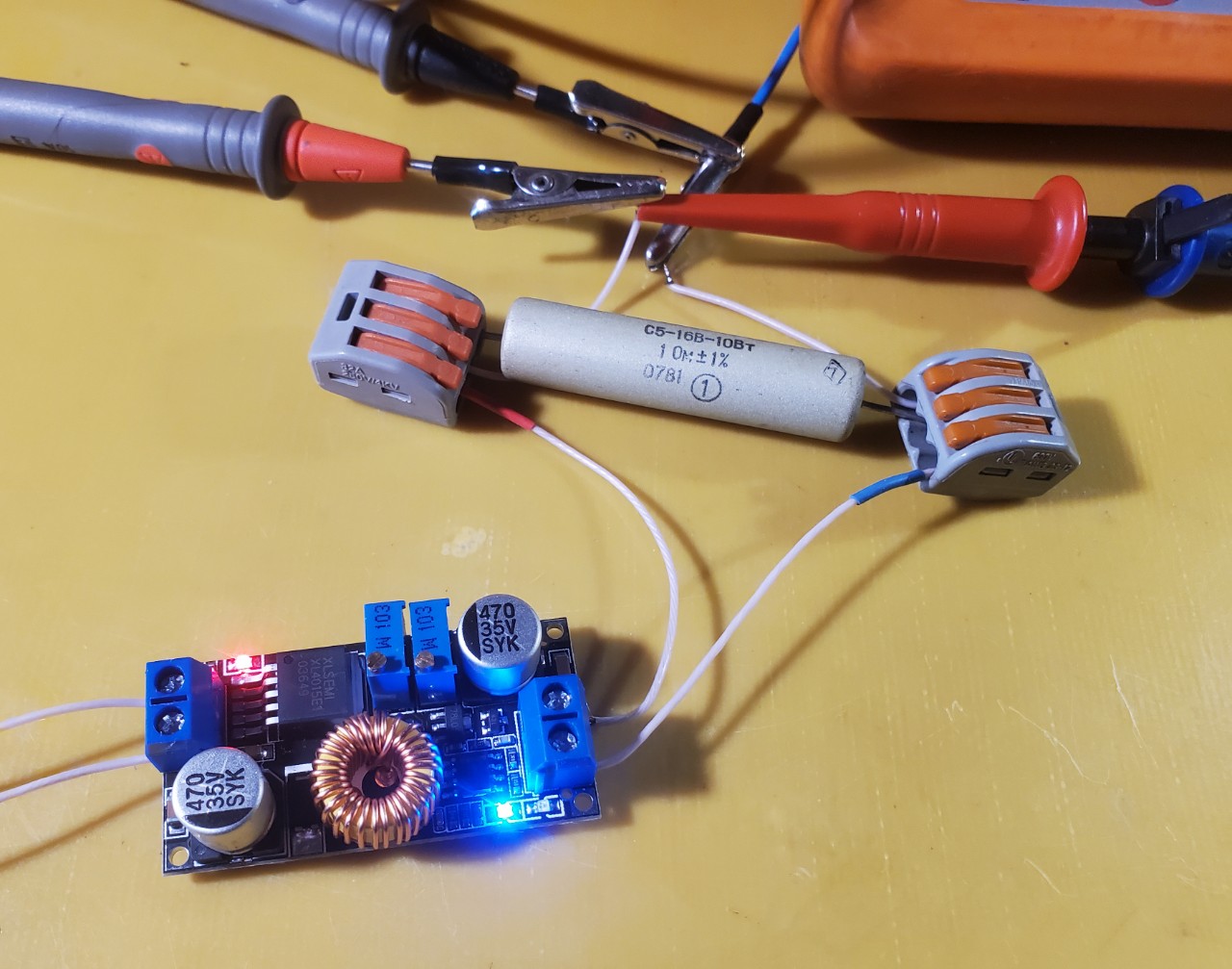

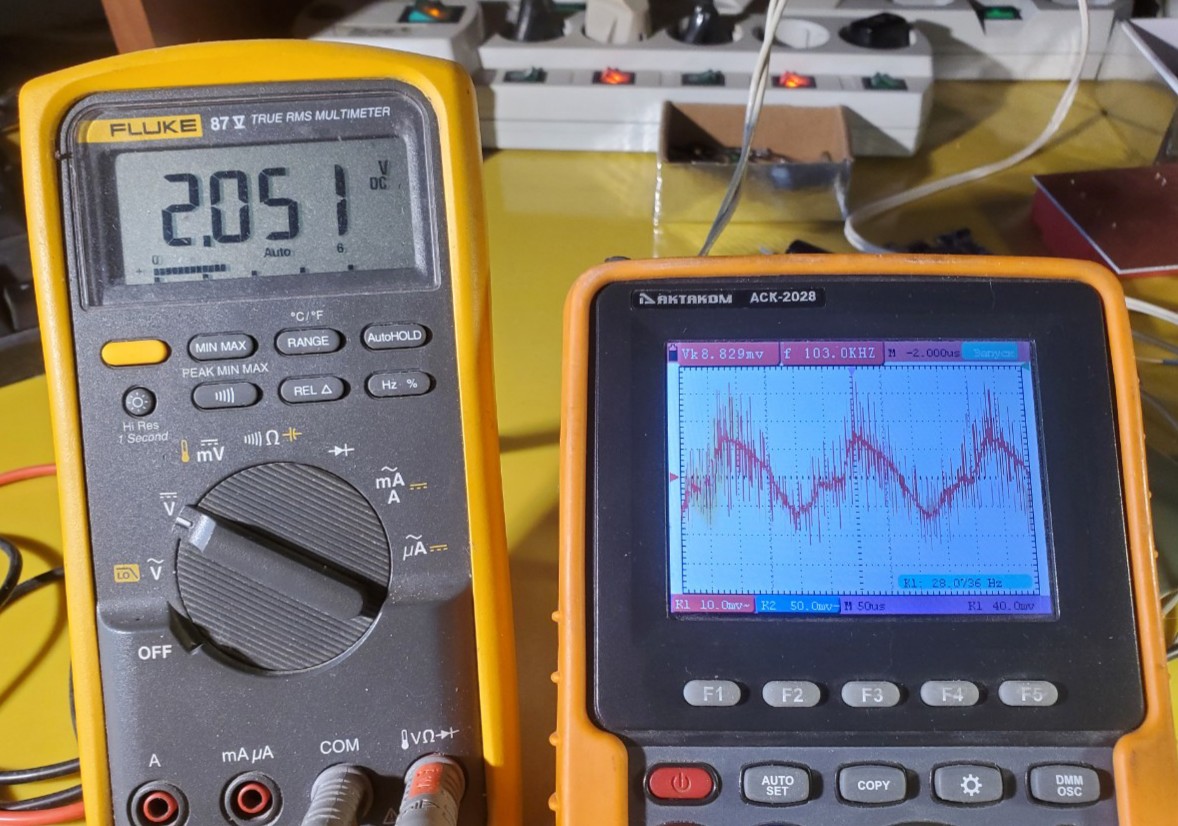

Погонял эту плату на токе 2 ампера, пульсации менее 10 mV RMS. Это очень хорошо для такого копеечного преобразователя. Кратковременно пообовал и на большем токе, догонял до 4 А - пульсации остались те же, не увеличивались. На токе 2 А плата работала около часа в режиме ограничения (стабилизации) тока на нагрузке 1 Ом, соответственно напряжение на резисторе 2 вольта. Нагрев платы в пределах допустимого. На бОльшем токе греется сильнее, поэтому неизвестно сколько протянет без активного охлаждения.


Вложения:
20250315_083341~01.jpg [ 247.12 КБ | Просмотров: 2283 ]
20250315_083332.jpg [ 215.68 КБ | Просмотров: 2283 ]
Вернуться к началу
 Профиль

pro-am
СообщениеДобавлено: 15 мар 2025, 11:38
Не в сети

Зарегистрирован: 17 июн 2024, 18:44
Сообщения: 126
Откуда: Москва
Я использую вот такого типа диммеры на 5В со ступенчатой регулировкой яркости для светодиодов 3W-5W 3-3,4V. С питанием от телефонной зарядки на 2А или обычного пауэр-банка. От USB-порта компьютера тоже работает. Вполне доволен - не дорого, функционально, мерцания на глаз и через окулярную USB-камеру не видно. Но не уверен что он потянет светодиод 10W, который скоро должен приехать.
https://aliexpress.ru/item/100500523593 ... 2312211712
