Я думал, одинаковые. Но на фото по вашей ссылке - "юбка" оправы анализатора выглядит дюже короткой.
Мне попадались более длинные. Остался один на руках - вот такой из комплекта ОИ-21 1960-х гг. Конкретный год не помню - у меня перебывало 3 штуки и все 60-х. В каком из комплектов был этот анализатор - не подскажу. При том отмечу, что и произведённые в одно десятилетие эти осветители отличались по допускам, чернению и обработке отдельных деталей довольно заметно. Т.е. из двух совсем плохих собрать один хороший было непросто без "напилинга". Из трёх - уже проще.
Общая высота оправы -8мм. Диаметр узкой части оправы - 21мм., широкой - 23мм. (+- погрешности линейки)

И какой был лучше по качеству, более ранний (условно 1960 года) или более поздний?

Насколько помню - более ранний. Точно помню, что у более раннего чернение было в бОльшем количестве мест, чем у более позднего, и он в целом был "ровнее". Надо сказать, что то же впечатление у меня и об осветителях ОИ-17 - скажем у 1967 г.в. - чернение блока со светоделителем - попалось с отличным матовым чернением. А 1969, казалось бы такой же - чернение в том же месте - глянцевое и неравномерное - бликует( Но это частные случаи, кто его знает - может дело не в годе, а в партии товара.. Ну кончилась краска, а план делать надо.. Или закончились комплектующие, чернёные как следует, потому как весь блин осветитель внутри прекрасно чернён матово, кроме самого важного - самого блока, на котором крепится светоделитель( Ну не засада ли..
Так что тут, к сожалению, сложно быть уверенным, что раньше такого-то года - стопудов лучше.

Мой анализатор не из комплекта. Но штатный. Не случайно подошедшая деталька. Докупал на Авито чисто по внешнему виду. По диаметру, естественно, подошел. А по высоте я спилил его чтобы поверх него АУ-12 можно было одеть. Так что все они одинаковые с завода. Состояние фильтра чаще всего хорошее, так как обычно эта штука лежит не нужная никому.
Паспортов сканов нет. Только те, которые в интернете лежат. Ящика тоже никогда не было. На Скопике есть фото в ящике.

_________________
МББ-1А: АУ-26, ОИ-14, КФ-1, МФА-2, ОИ-17, ОИ-21
МИН-8: поляризация, ОИ-8, ОИ-12, ОИ-10, ОИ-13, ОИ-24
МБИ-4 с АУ-12 в качестве походного штатива
Ахроматы, планахроматы, апохроматы. 160, 190, ∞
МБС-1

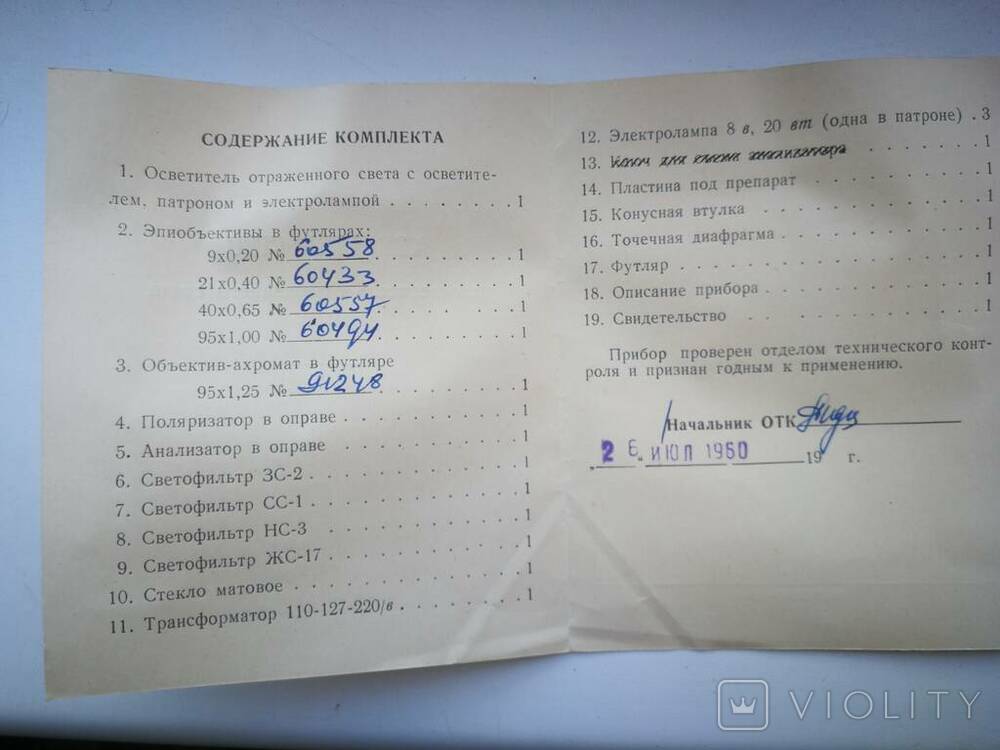

А кто нибудь знает как выглядят "пластина под препарат" и "конусная втулка" из комплекта ОИ-21 (фото списка ниже).

Подставки под препарат я видел в продаже на Мешке. Черные кругляши, похожие на хоккейные шайбы. Осветитель этот является навесным для обычного биологического штатива, и обьективы осветителя до предметного столика сильно не достают. Без этой подставки тонкие препараты не посмотреть.
Конусная втулка это скорее всего та воронка, с помощью которой может использоваться более сильный осветитель. Ставится вместо штатного блока лампы и крепится гайкой накидной.
На Скопике есть фото комплекта в ящике. Там есть оба этих предмета.

_________________
МББ-1А: АУ-26, ОИ-14, КФ-1, МФА-2, ОИ-17, ОИ-21
МИН-8: поляризация, ОИ-8, ОИ-12, ОИ-10, ОИ-13, ОИ-24
МБИ-4 с АУ-12 в качестве походного штатива
Ахроматы, планахроматы, апохроматы. 160, 190, ∞
МБС-1

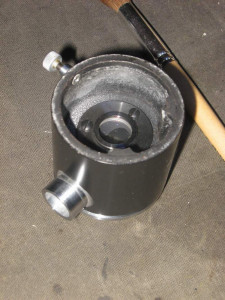

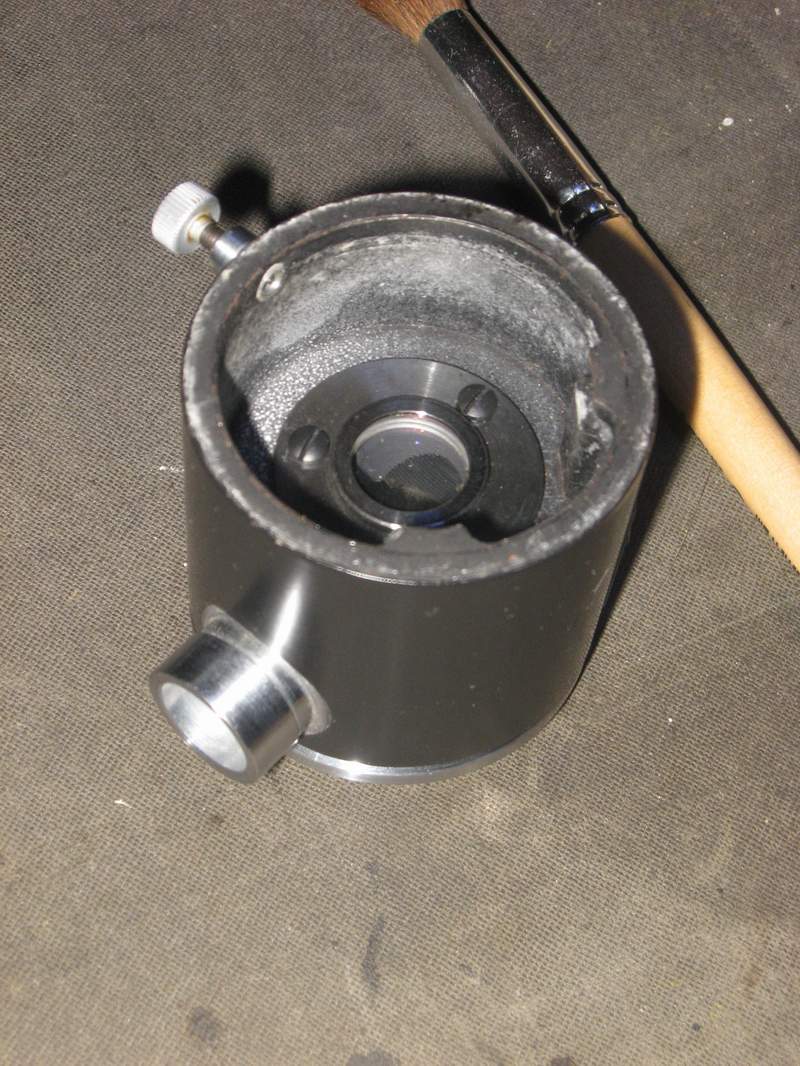

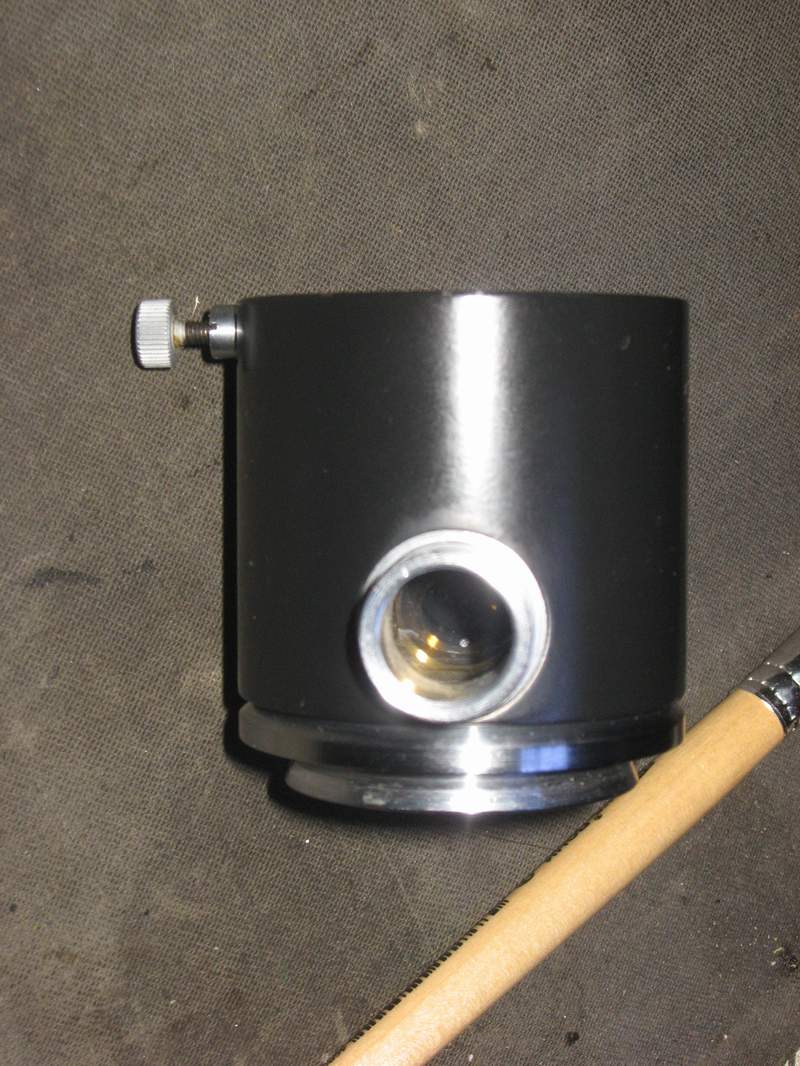

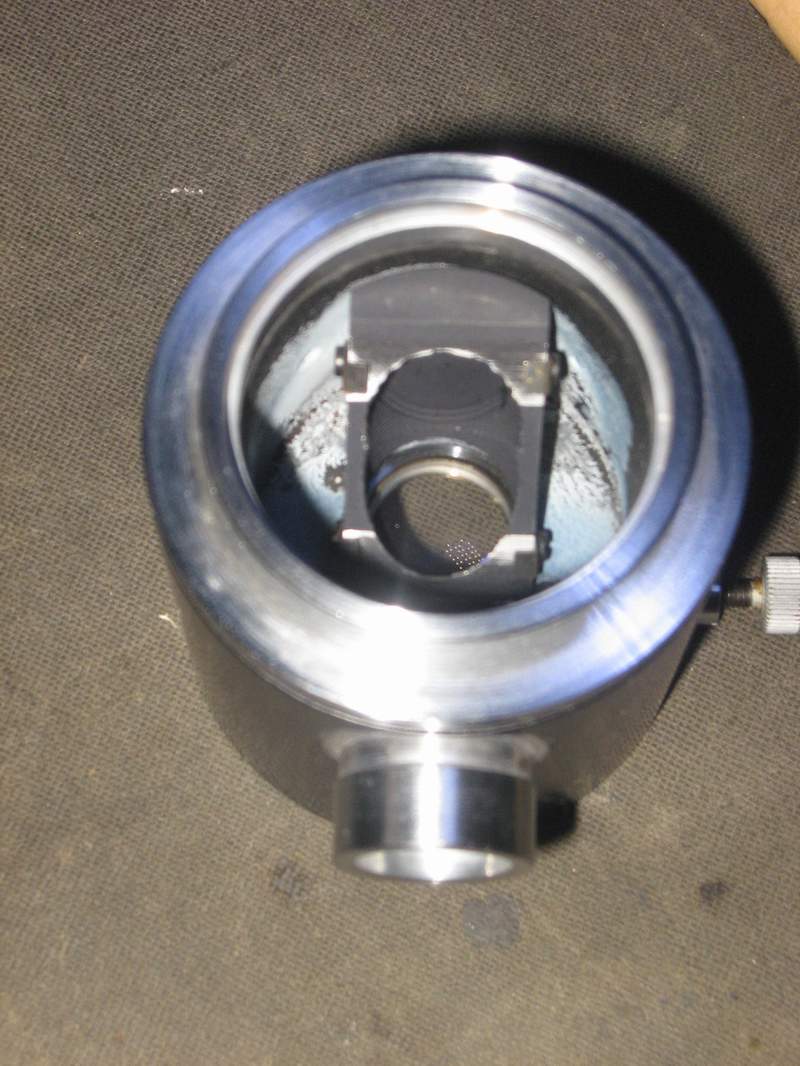

Достался мне по принципу "не знаю что это, если нужен забирай" ОИ-17 осветитель, ну как, сама тушка, без воронки, объектива и кароппки. Есть тубусная линза, светофильтр в трубке светоприемника. Наличествует слегка белого налёта, но вся печаль-беда в отсутствии зеркала.
Навскидку, мысли о ремонте меня посетили такие:
1) Найти б\у зеркало от "семнашки". (Погуглил, навскидку не нашел.)
2) Пограбить светоделительные пластины от Люмама р8. (варварство. но "голубая" прямой аналог родной пластины)
3) Если забить на УФ и превратить его в опак видимого света. Что воткнуть вместо зеркала? (или откуда ковырнуть аналог?)(есь пока сырая идея - металлическое зеркало с отверстием в центре, подобие зеркала-зонда из ФМЭЛ. )

Светить в опак конечно светодиодом. (если УФ - есть сверхъяркие УФ светодиоды около 360нм, с шагом 5 и шириной полосы тоже 5,емнип 2 вт; если обычный свет - ну, тут номенклатура огромна, гравное корпус не расплавить;))

В общем, таковы мысли после нескольких часов владения. М.б, опытные бойцы что посоветуют?

Есть ли у кого-нибудь инструкция к ОИ-17?

В сети нашел только в текстовом виде, а на картинках должны быть спектры рабочих диапазонов пластинки и фильтров. Так гораздо проще подобрать источник света.

_________________
МП-1, МП-2, МП-3, МП-7, МБИ-2, МИИ-4, МИН-8, МБС-9, МБС-10, PZO Biolar+DIC, какие-то биоламы, стерео-китайцы.

Не верьте названию файла http://www.mikroskopfreunde-nordhessen.de/dateien/Beleuchter%20OI-14.pdf

У меня остались пара подставок, может даже одна.

Большое спасибо!

Диапазоны фильтров можно взять из ГОСТ на них. В этой теме ранее я выкладывал фото комплекта с набором светофильтров, их названия читаются.
Дело в том, что ОИ-17 выпускался в двух весьма отличающихся вариантах.

_________________
МЛ-3 + ОЛК-2 + ФМЭЛ-1. Биолам И. Микмед-2 вар.11 (ЛЮМАМ РПО-11). Биомед-4.
Микротом-криостат МК-25. Ультратом Tesla.
Иммунология. Герпетология.

А ещё лучше использовать удлинительные кольца с резьбой м27.
Вот такие, стальные, советские - короткое на 20мм и длинное на 30мм.

Не лучше.
Эти кольца скорее всего не для использования с ои-21, а для больших микроскопов, где криворукие ломрвские инженеры не смогли столик нормально спроектировать.
В комплект ои-21 входит специальный столик-подставка нужной высоты.

Сможет кто-то имеющий подобный ЭПИ-осветитель
подробно сфоткать эту внутреннюю систему зеркал в положениях светлого поля и темного?
