Это не так для окуляров, у которых шкала расположена после полевой линзы (гюйгенсы 5х, 7х, 10х и т.п.). Эта линза как бы уменьшает Гобъектива -- напр. для окуляра 7х примерно в 1,7 раз. Так что в этом случае ц.д. шкалы следует устанавливать путём измерения объект-микрометра.

_________________
МББ-1А, МБИ-2, МБИ-3, МБИ-4, МИН-8, МБС-9, МБС-10, ОГМЭ-П3, Микмед-2 вар. 11

Шкала при этом не меняет размера, и физически 1мм шкалы остается 1мм с любым окуляром.
Вести измерение через цену деления, это в принципе теже яйки, только в профиль, вместо указанного мной способа с делением тут применяется умножение вот и вся разница (кому что удобнее). При расчете реального увеличение Гобъектива в системе, в случае с окуляром Гюйгенса оно вычисляется уже с учетом поправки на увеличение линзы. А вычислять его (или цену деления) надо в любом случае независимо от того какой системы окуляр, потому что и сами объективы имеют разброс, а величина указанная на них это округленное значение причем иной раз величина округления достигает 10%. также может быть и промежуточная оптика влияющая на итоговое увеличение.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
МБИ-3 (АУ-12 ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Да,вы правы -не окуляр а объектив подойдёт не каждый ,просто как то давно пытался замерять объекты и столкнулся с этой проблемой. Т.е.ставил окуляр со шкалой в микроскоп,но ни при каких объективах у меня не вышла кратность единице.

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз, МБИ-3 ,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

ну напрямую никогда не мерят, даже окулярным микрометром при измерениях измеряют физические размеры в плоскости изображения в окуляре, и потом пересчитывают в реальные размеры объекта.
Хотя теоретически если взять МИР-1/2 и попробовать подобрать объектив, окуляр и длину тубуса то возможно выйдет подобрать решение где будет десятичное соотношение. 1мм шкалы будет соответствовать 0,1 или 0,01 мм объекта.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
МБИ-3 (АУ-12 ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Честно признаться, я и измерять-то ничего вовсе не собирался а всего-лишь думал применить сетку при юстировке микроскопа после переборки - но обсуждение получилось очень познавательным, спасибо!

Раз в имеющиеся окуляры её не всунуть, куплю наверное китайский: https://www.ebay.com/itm/396186021809

на алике посмотрите, наверняка будут и подешевле.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
МБИ-3 (АУ-12 ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Смотрел: одинаково.

Если объектив, окуляр и сам микроскоп образуют штатный комплект, то можно посмотреть в таблицу, где указана цена деления окуляра-микрометра при каждом объективе. Проверял ан при мере МБС-1 - все точно. Но у всех присутствующих комплекты кастомные, так что объект-микрометр поможет.

В комплекте микроскопа может идти измерительный окуляр (как правило, с инструментальными или поляризационными микроскопами). В этом случае обычно в наборе идут дополнительные вставки, в коробочке (как раз то что на фото у Archie25). Одна вставка (например, со шкалой) стоит в окуляре, а другая (другие) - идут в коробочке. Это может быть сетка, реже перекрестье, рамка, указка... Таким образом, действительно есть смысл купить окуляр со шкалой (вещь весьма полезная, в том числе при настройке микроскопа) и при необходимости менять вставку на сетку. Вот только не знаю, предусмотрена ли замена вставки в китайском окуляре и влезет ли туда вставка советского производства. Сейчас не проблема купить советский измерительный окуляр рублей за 500.

Доброго дня всем!
Подскажите пожалуйста, а что за пластины?
(Фото не моё, кусок с Авито)

_________________
МЛ-3 + ОЛК-2 + ФМЭЛ-1.
Биолам И. Микротом-криостат МК-25. Ультратом Tesla.
Иммунология. Герпетология.

Видел их там. тоже интересно.

_________________
Мой зоопарк:
Биолам (АУ-12 КОН-3)
МБИ-3 (АУ-12 ОИ-14)
Люмам-И1 (АУ-26 МФН-11 КФ-4)
МБИ-15 (ПК-3, без План-Апо)
Carl Zeiss Amplival
Микмед 2 вар. 2
PZO DIC, МФА, 3D Gamma
and etc

Да, заказал.

Могу отписаться когда приедет.

Наверное, смотря где.

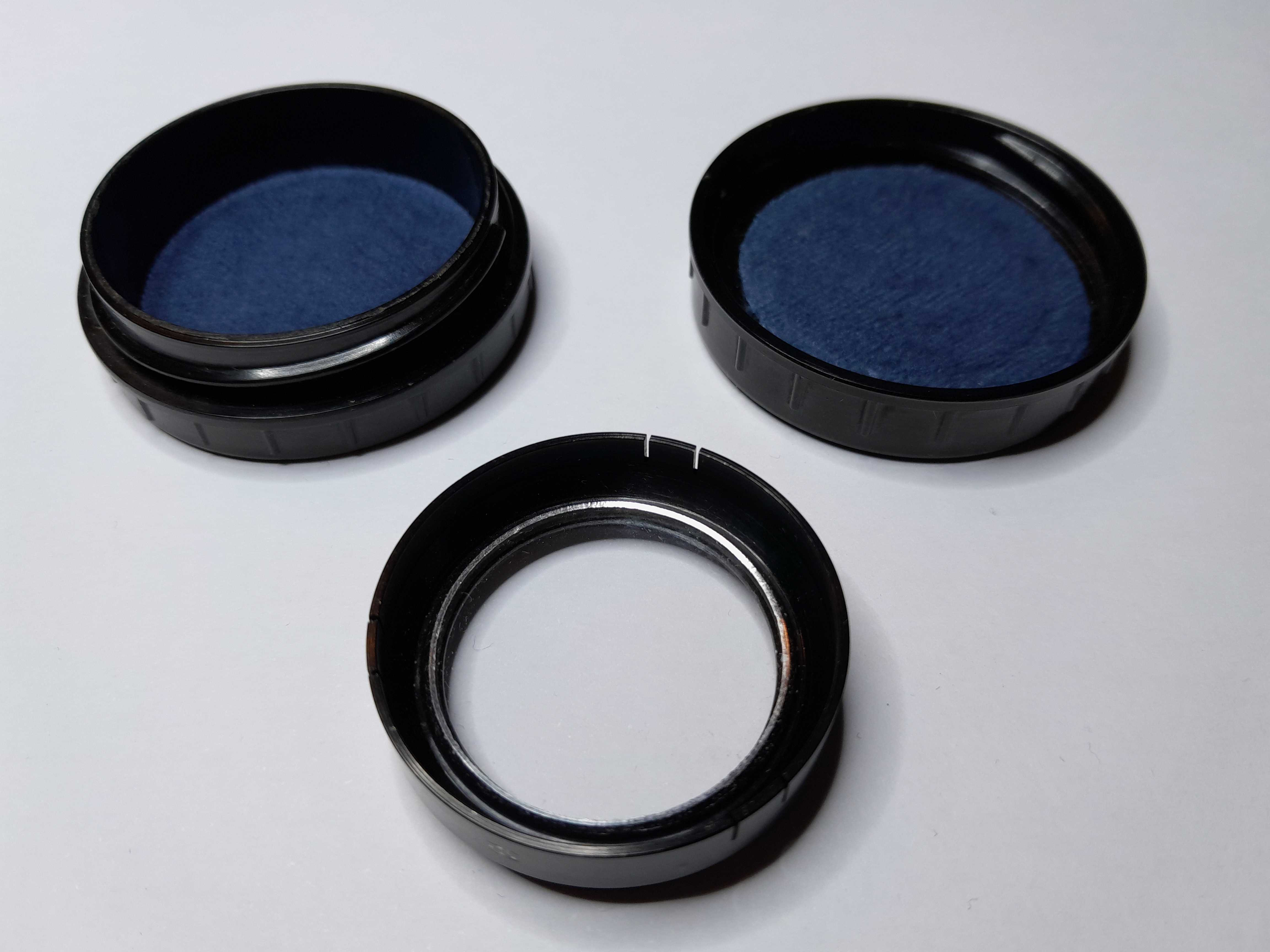

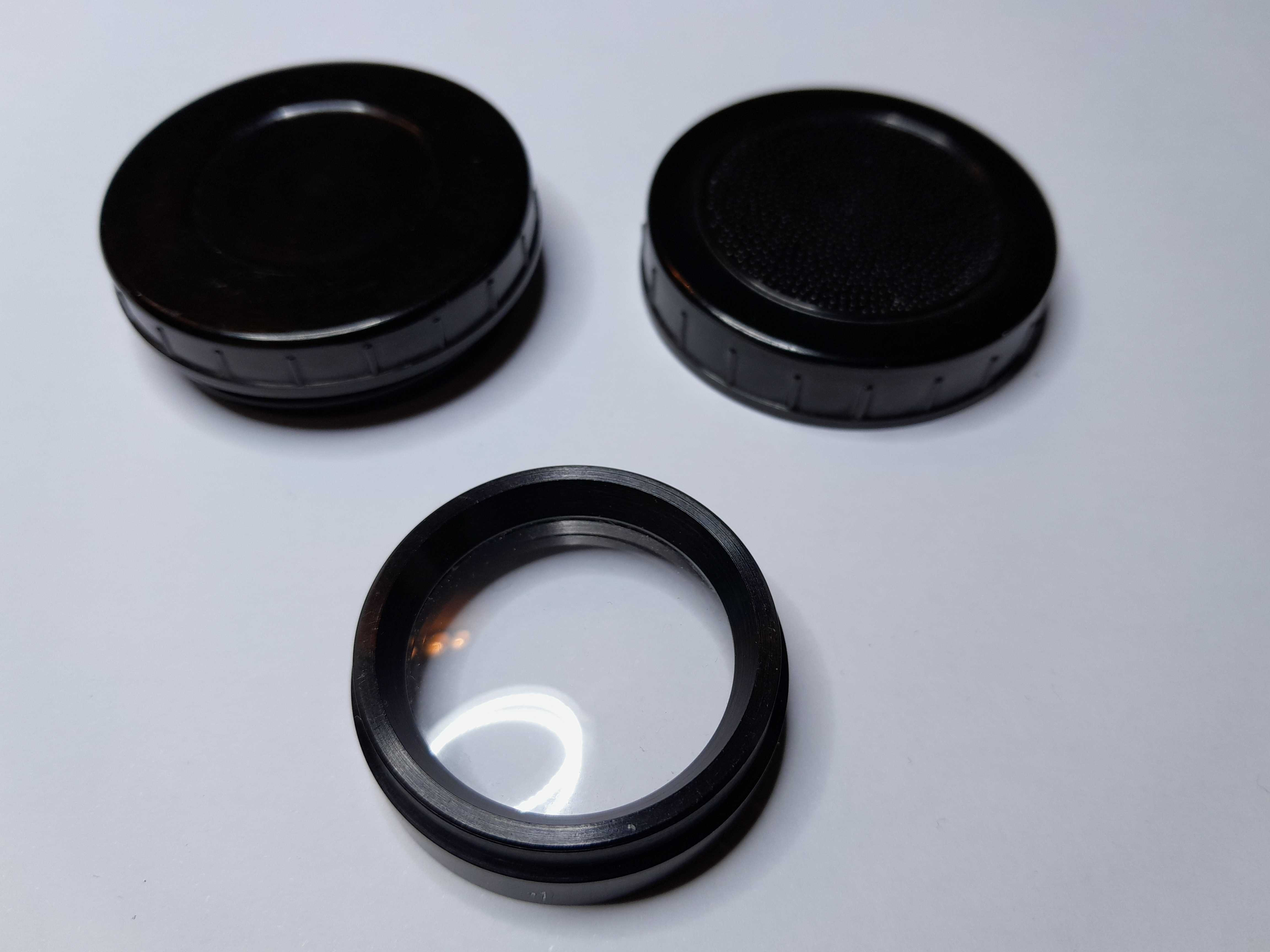

Ещё пара вопросов уважаемой публике. В составе "мешка деталей" нашлась вот такая менисковая линза в оправе с пружинящими лепестками, как у древних светофильтров:



Внешний диаметр 33,7мм, внутренний 32, световой 25мм. Из надписей только "32" и "+1" (очевидно, диаметр и оптическая сила), на бакелитовом футлярчике ни логотипа ни маркировки нет. Для/от чего она может быть?

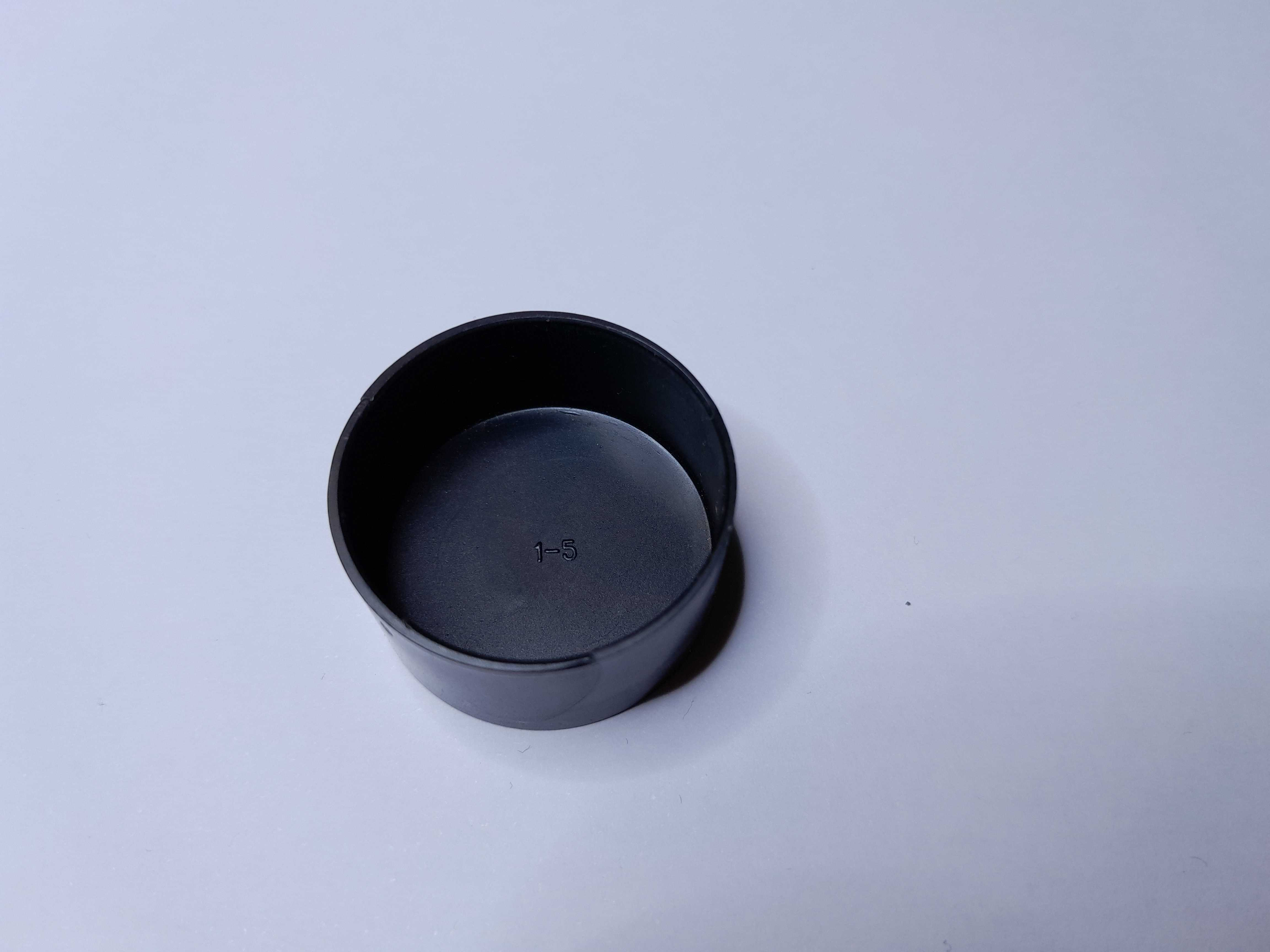

И вот такой колпачок со внутренним диаметром 25,1мм, идеально надевающийся на окулярную трубку МБИ-1:



У них что, была в ЗИПе специальная затычка на случай если надо оставить без окуляра?

Все объективы и окуляры с завода упакованы в ящик или коробку ЗИП, а окулярные трубки закрыты подобными заглушками. Существуют также резьбовые заглушки для отверстий под объективы.

Спасибо! Про объективные знаю, но думал что причина их существования - стандартная комплектация многих микроскопов с одной пустой дыркой в револьвере.
