СашаЛ писал(а):

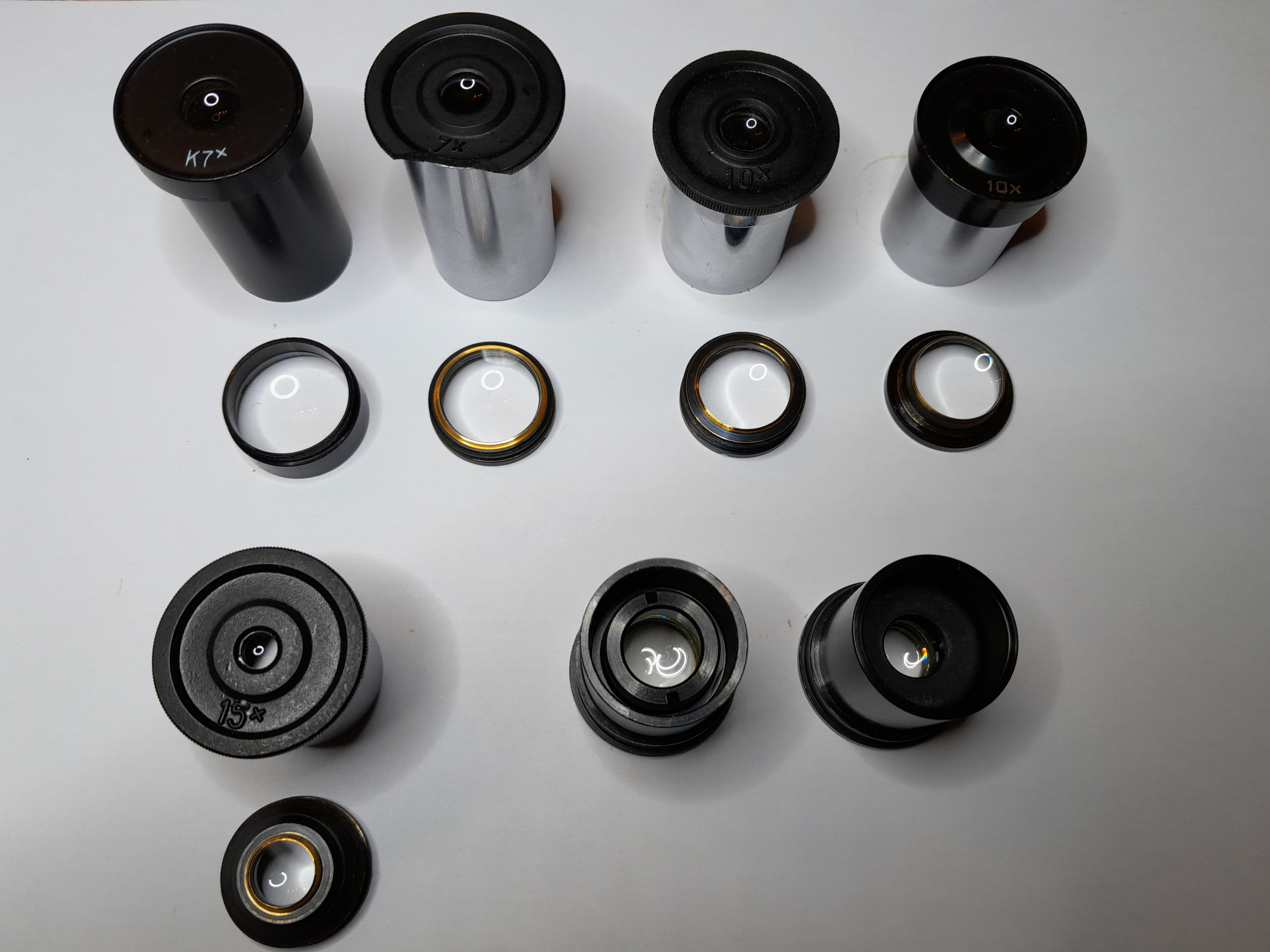

Нет особого смысла ставить шкалу в окуляр с неподходящей кратностью.Получится чтобы узнать размер объекта нужно провести алгебраическое действие. К примеру вы вставили его в 7х окуляр и наводитесь на линейку штангеля , зная что там 1мм.,а ваша шкала показывает 0.7мм .- получается нужен окуляр 10х.

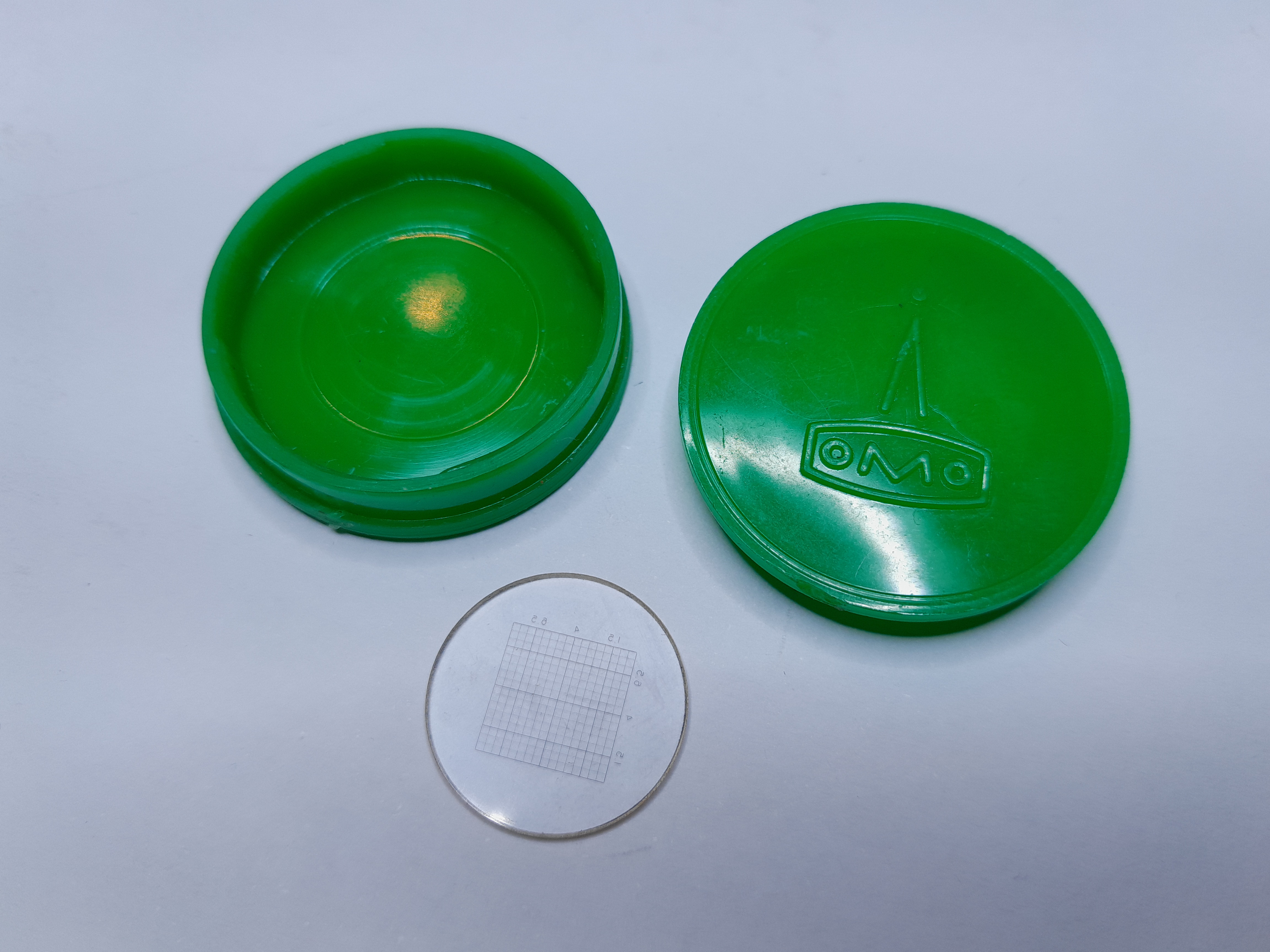

Кратность окуляра тут вообще не причем. Хоть 1х хот 30х не имеет значения. Объектив создает изображение на шкале. Независимо от кратности окуляра мы знаем что одно деление 0,1мм, большое деление 1мм. И если объект занимает мелких 5 делений значит его размер равен 0,5мм/Гобъектива, если 2,5 больших(25 малых) значит размер объекта 2,5мм/Гобъектива. А вот точное Гобъектива вычисляется с помощью калиброванного объекта (ОМП/ОМО) если например взяли объектив 10х и через него одно большое деление ОМП равное 0,1мм на шкале окуляра будет равно 9 малым делениям, значит реальное увеличение объектива 0,9мм/0,1мм и равно 9х вот его и используют для вычисления реального размера предмета по шкале.
от увеличения окуляра зависит просто как крупно мы будем видеть шкалу.
Например полностью 10мм шкала на 100 делений
с окуляром 1х шкала будет выглядеть как будто имеет размер 1см на расстоянии 25см от глаза.
с окуляром 5х шкала будет выглядеть как будто имеет размер 5см на расстоянии 25см от глаза.
с окуляром 7х шкала будет выглядеть как будто имеет размер 7см на расстоянии 25см от глаза.
с окуляром 10х шкала будет выглядеть как будто имеет размер 10см на расстоянии 25см от глаза.
с окуляром 15х шкала будет выглядеть как будто имеет размер 15см на расстоянии 25см от глаза.
с окуляром 20х шкала будет выглядеть как будто имеет размер 20см на расстоянии 25см от глаза.
