Именно так и желательно не перекосить.

Если механизм Мейера после чистки собрали правильно, значит надо просто его пододвинуть. Ослабляете 4 винта на основании и двигаете до надежного зацепления и затягиваете винты. С передвижением надо не переусердствовать, а то стучать может (но это больше для больших микроскопов характерно) и сами винты не перетянуть, а то может лопнуть основание. Основание осмотрите на предмет трещин, сколов и подобного. Оно бывает разрушается в том числе и самостоятельно и тогда возникают проблемы.

Доброе утро! Спасибо за советы, вечером займусь установкой...

Добрый вечер всем! Трудовая победа!!! Все собралось , все крутится!!!! Заработало! Искренняя благодарность за ценные советы и поддержку! Теперь займусь точными работами: настройка, проверка юстировки, осмотр оптики и т.д.

Добрый вечер, форумчане! Удалось открутить объективы с револьвера, правда с трудом-с. И вот еще один подарок: из 4-х объективов тольуо один целый, в трех остальных только одна входная линза, начинка отсутствует. И даже визуально видно пыль внутри. Так что скорее всего в расход. Встает вопрос, где купить хорошие обьективы, чтобы не нарваться на мошенников? Если у кого есть неиспользуемые - готов купить (предоплата и пересыл мой). Спвсибо

Скиньте фото. Что то я сильно сомневаюсь, что у Вас кто-то специально всю начинку вытряхнул.
И уж пыль на фронтальной линзе Вы бы точно не увидели.

Пыль с тыльной линзы (если это не ржавчина, натекшая от пружины револьвера) можно убрать.
Объективы тоже могу продать.

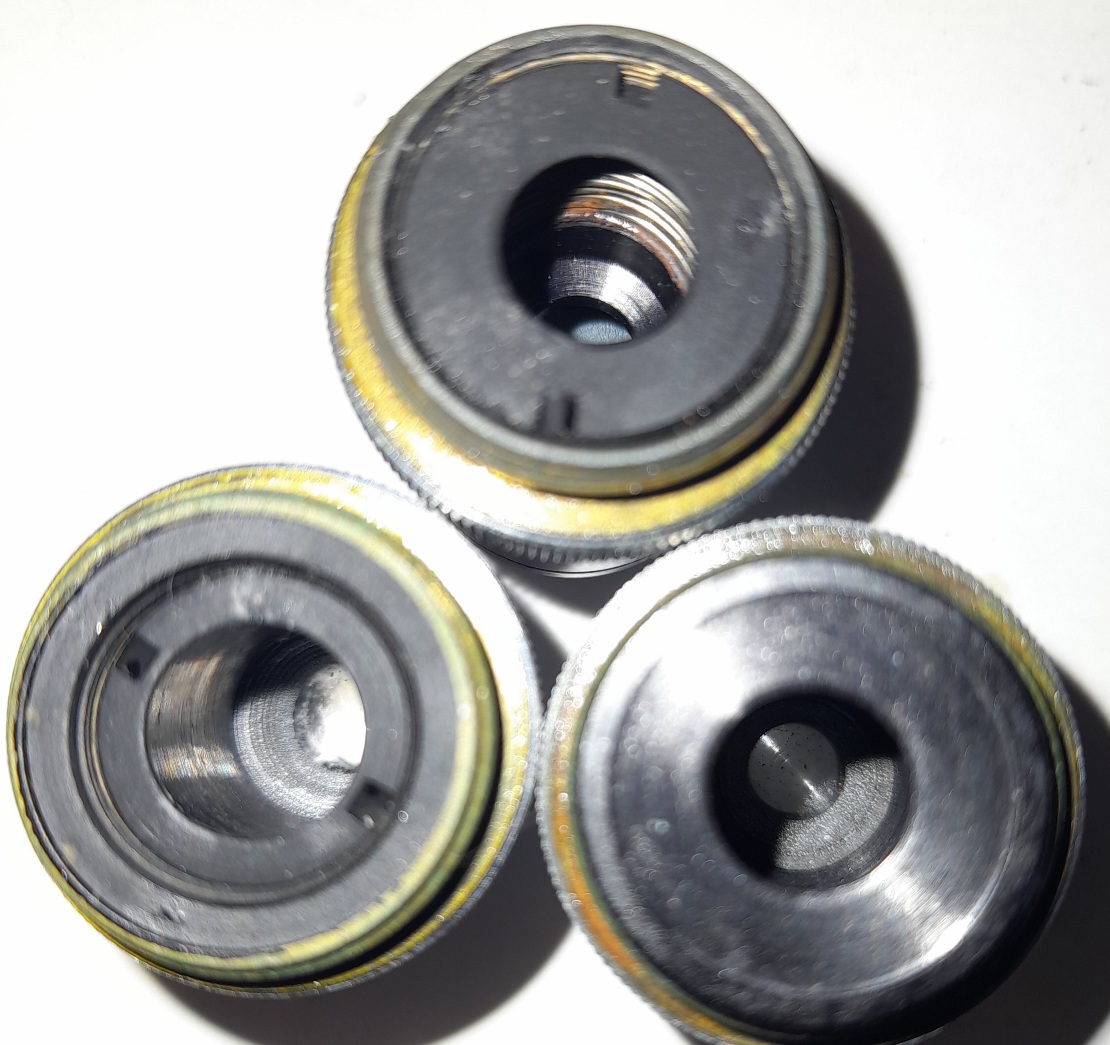

Добрый вечер! Три выглядят примерно так...

Внутри пусто, только резьба видна...

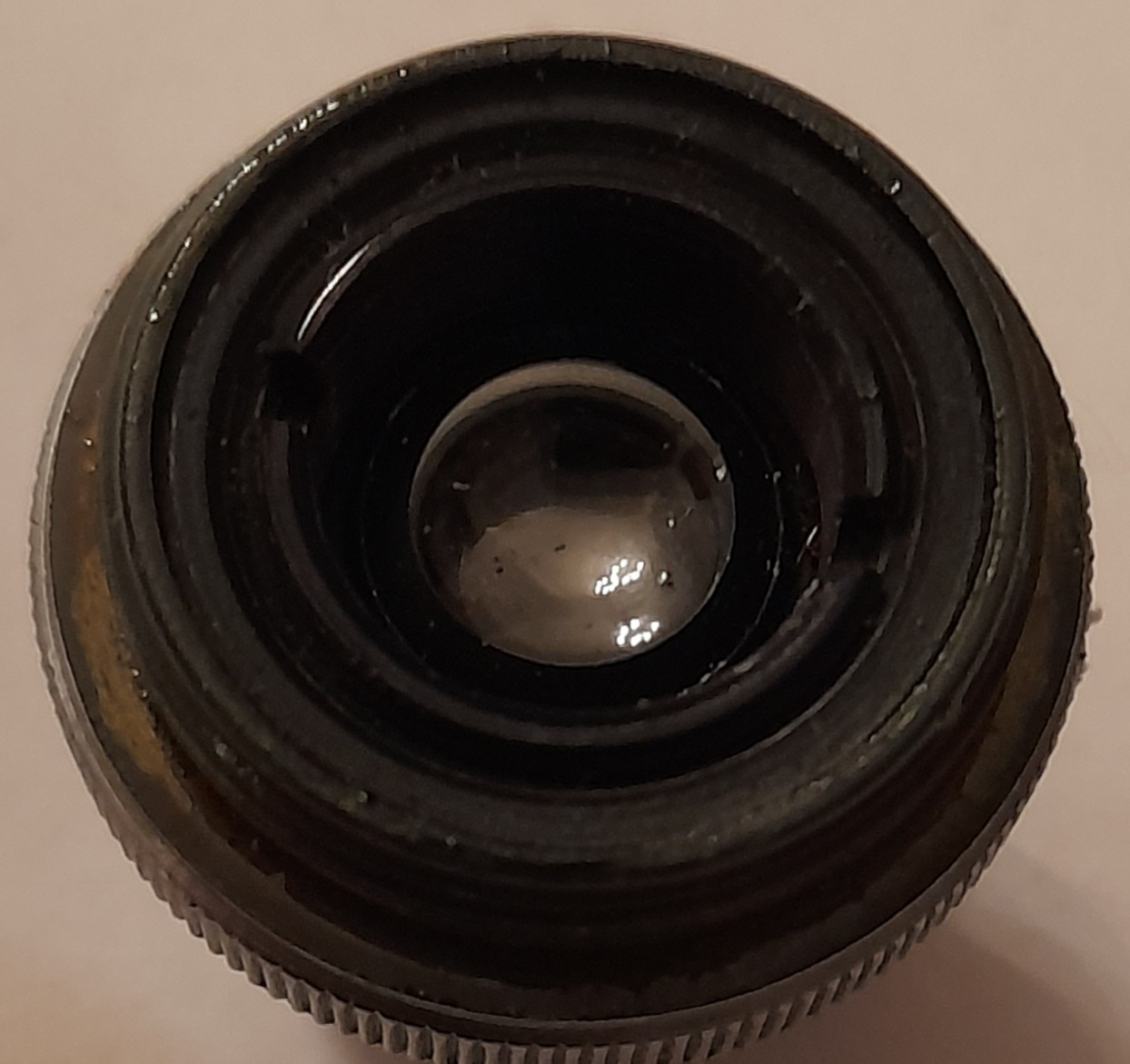

А вот рабочий объектив...

Здесь сразу линзочка видна...

Пробовал рассмотреть мелкий шрифт на листке, видно только в этот. На остальных даже не фокусируется изображение, одна муть..

Три объектива такие: МИ 90 1,25, 40 0,65 и ВИ 40 0 75. А четыертый ПЛАН 9Х0,20. Похоже вообще какая-то солянка....

Хотя, судя по описи, обозначения сходятся... А вот схемы объективов найти не могу...

Поставьте все объективы в ряд и сделайте нормальные фото вид сбоку что бы была видна маркировка и вид сзади (в идеале на просвет), а то непонятно что вас смущает. В отличие от объективов для фотоаппаратов линзы у объективов для микроскопов сзади обычно сильно утоплены, кроме объективов слабых увеличений.

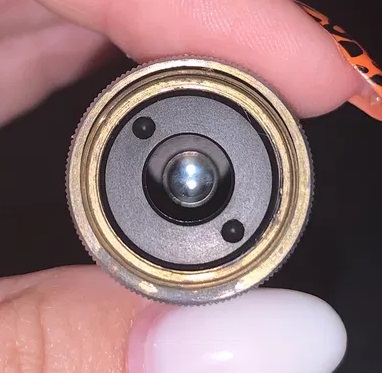

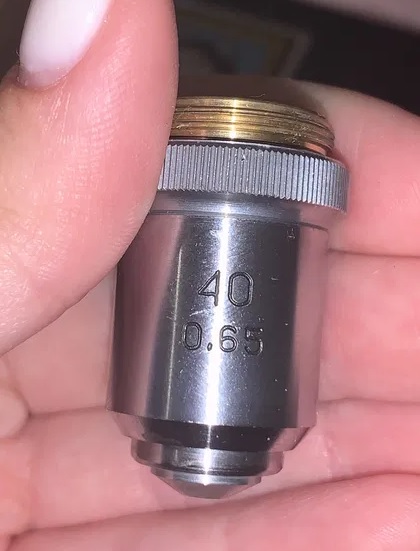

Например 40х 0,65 может выглядеть вот так:




Это как правило не страшно, обычно вся пыль на поверхности задней линзы. Можно аккуратно её удалить грушей, беличьей кисточкой, натуральной ватой, специальными безворсовыми материалами. Не используйте спирт, а лучше возьмите дистилят. Капать с ваты не должно. Если загрязнено жиром (кроме засохшей иммерсии но она обычно на фронтальной линзе) то используйте высокоочищеный бензин или легкий петролейный эфир 40-70. Для контроля качества очистки приобретите микроскоп вспомогательный МИР-4.


Некоторые можно найти здесь https://www.labor-microscopes.ru/about/ ... copes.html
Разбирать линзоблоки объективов не рекомендуется, поскольку потом необходимо будет сделать юстировку, а дома вы её сами не сделаете и в итоге выкинете объектив. Оправу объектива разбирать можно, если осторожно, например для восстановления хода подпружиненого линзоблока но лучше спросить перед тем как. Так же можно поискать информацию на форуме.

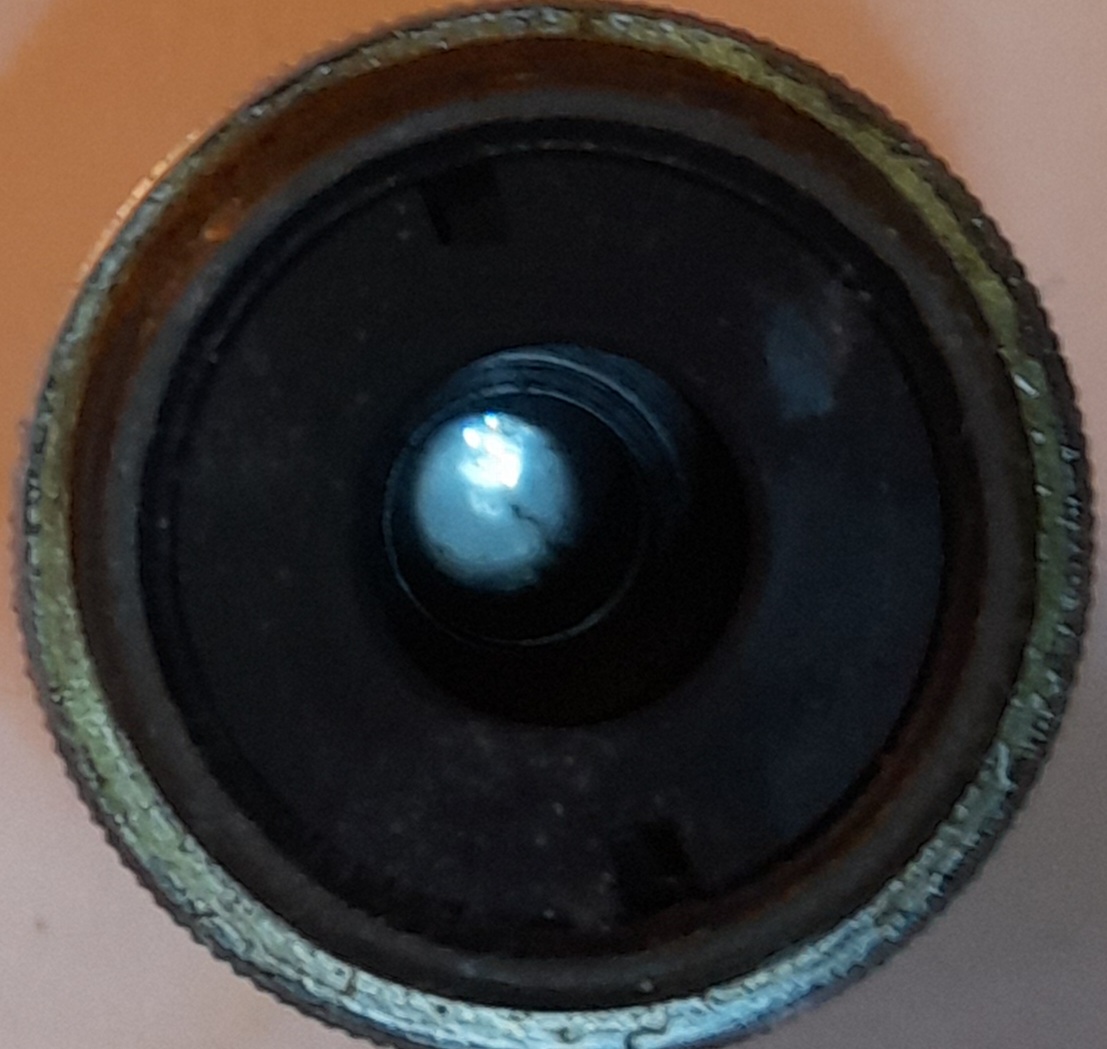

Такое впечатление что маслом намазан или это такое фото?

Внутри есть всё линзы которые должны быть. Видно же по диафрагме, что объективы не разбирались.
Но, судя по состоянию латуни и хрома - хранились в подвале или гараже.
Скоре всего в помойку.

Но можно купить мир-4 и заморочиться с чисткой, тем более, что он все равно должен быть у каждого уважающего себя собирателя древнего барахла.

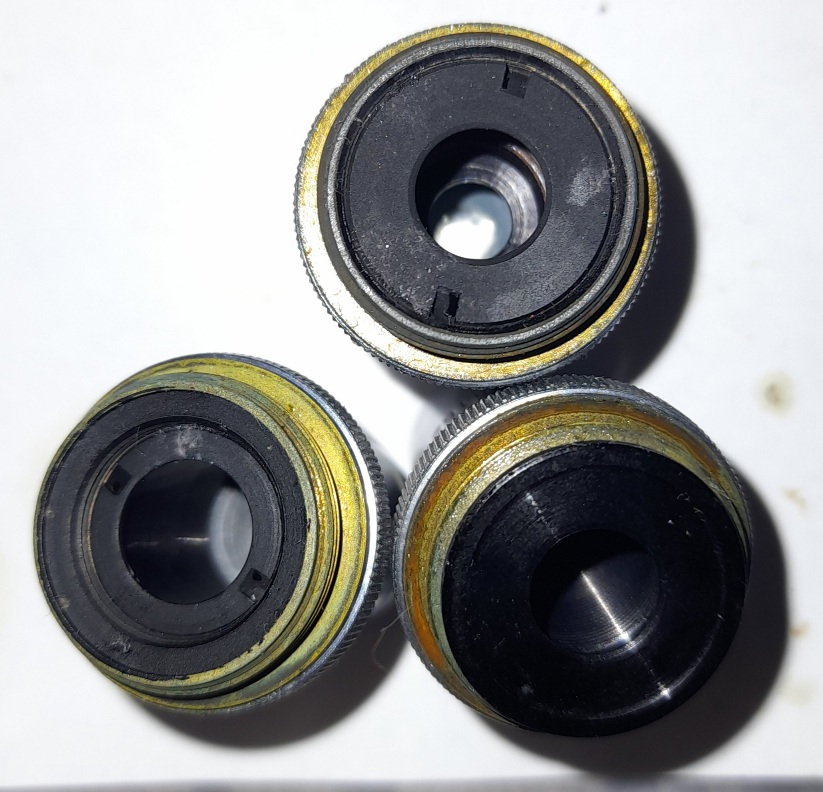

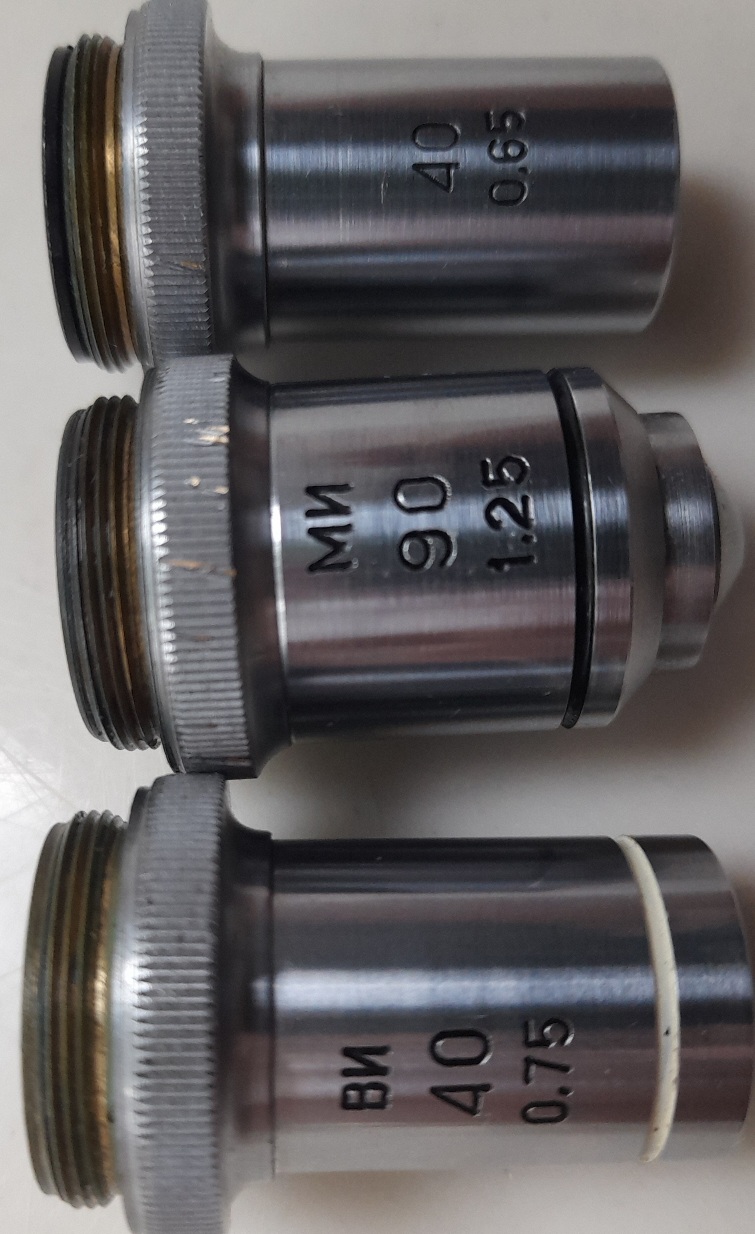

Добрый день всем! Вот фото...
