Спасибо! Бирку (та, что с пружиной снизу?) снял в самом начале пути. Т.е. 3 винта, что видны через отверстия в полозьях трогать не надо? Попробую приложить больше усилий.

Так и сделал: 3 микровинта открутил, обнажилась винтовая нарезка, вернее, ее начало. Чем лучше греть: феном или паяльником через какую-нибудь прокладку?

Три винта надо хотя бы ослабить, плюс два маленьких сбоку. Направляющие расслабятся, и внутренняя часть вытащится.

Греть феном.

_________________
МББ-1А, МБИ-2, МБИ-3, МБИ-4, МИН-8, МБС-9, МБС-10, ОГМЭ-П3, Микмед-2 вар. 11

Ясно. Спасибо!

Лучше снять окулярный тубус. В бинокуляре мби-3 нельзя вывинтить верхнюю часть трубки, этого не даст сделать стопорное кольцо с внутренней части подвижной трубки. А гонять туда-сюда старую смазку и ещё и греть ее - запотеет призма, а то ещё кусок смазки отвалится и будете ее с просветления призмы оттирать.

Существует ли схема деталей этого прибора (деталировка)? Это помогло бы, особенно при сборке.

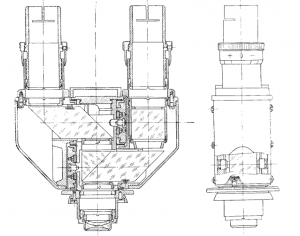

"Микроскопы" Скворцов и др, с. 471 -- чертёж АУ-15

_________________
МББ-1А, МБИ-2, МБИ-3, МБИ-4, МИН-8, МБС-9, МБС-10, ОГМЭ-П3, Микмед-2 вар. 11

Деталь, где подшипники, вошла с усилием и двумя щелчками, однако, между рисками теперь перемещается свободно. Посоветуйте, пожалуйста, алгоритм установки ручек и гаек, тех, что с пружинками и шариками.

Скину фото чуть позже, а может завтра.
Нужно сверло на 7-8, съемник колец и резиновая полоска длинной сантиметров 15

А какой там алгоритм - обычно все собираете как разбирали главное что бы шайбы не потерялись. Механизм Мейера устанавливаете последним. "Зуб" на механизме Мейера должен попасть в соответствующее углубление на подвижной части, которая ездит по шарикам. А ручки с пружинками и шариками - вставляете пружину в отверстие на ручке, на "заглушку" на смазку шарик "клеите" в углубление - потом прижимаете заглушку к пружине шариком и закручиваете. С первого раза может не получиться.

Я свою феном для волос умеренно нагрел (держать в руке можно было) и поддалась, а дальше Калошей (так что бы не текло) старую смазку с доступных витков удаляете и так несколько раз. Кольцо (за которое крутить) надо предварительно снять ослабив 3 маленьких винтика по периметру. Так же можно на доступные витки оптической смазки добавить немного если все еще туго после Калоши. Или вообще не делать ничего, а просто раз настроить под себя. Самые доступные из оптических смазок Лита и Эра. С другой стороны можно и разобрать как советуют выше. Но мне лично неохота облупливать краску с винтов.

1. А как закручивать перед этим собственно барашек, с каким усилием?
Остались еще вопросы. Если можно, по пунктам.
2. Вторые сутки отмачиваю ось механизма тонкой настройки, безрезультатно. Можно ее попробовать выколотить? Такая же проблема с подъемником столика (где маленькая косозубая шестерня)
3. Не удосужился записать, где какие прокладки. Есть плоские пластиковые, полагаю, под барашки. И есть металлические пружинные. Куда какие?
4. При сборке механизма Мейера предполагаю установить дугу в среднее положение, а движущуюся деталь так, чтобы риска была посередине реперов. Или есть лучше способ правильно установить?

А еще приклеил малую линзу конденсора двумя микроскопическим каплями циакрина. Надеюсь, жители форума не осудят за это

2. Нагреть.
3.

_________________
МББ-1А, МБИ-2, МБИ-3, МБИ-4, МИН-8, МБС-9, МБС-10, ОГМЭ-П3, Микмед-2 вар. 11

Я на глазок закручиваю, без фанатизма но так что бы не раскручивалась при вращении ручки. Там регулируете - что бы ручка свободно вращалась и в тоже время не откручивалось.


Да нет должна просто вынуться если механизм Мейера снят. Покажите фото может что то не открутили? Или вы саму ось из трубки в которой она крутится вынуть не можете? Если так то просто нагрейте феном и выдавите уперев в стол. Перед нагревом хорошо покапайте шприцом в отверстие где зубья на валу и на концы трубки масло вазелиновое например. И дайте полежать хоть полчаса.


Тоже дайте фото пожалуйста.


Насколько я помню пластиковые справа (если смотреть на зад микроскопа), а тарельчатая пружина слева (ставится рогами наружу). И вроде бы еще одна была пластиковая слева.


Надо накрутить шестеренки в крайнее положение до ограничителя и зацепить рычаг к которому "зуб" привязан.


Клеят кто на что может от лака для ногтей до эпоксидки. Я например на обувной клей клею, что б в случае чего легко отклеить можно было замочив в уайт-спирите. Кстати если у вас МБИ-3 то по идее должен быть конденсор ОИ-14, а там клеить ничего не надо, поскольку линза поджата кольцом на резьбе (насколько я помню).

У меня явно меньшее количество полимерных шайб было.

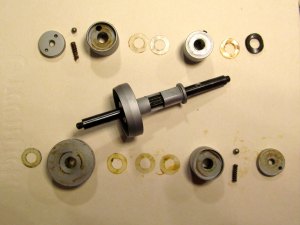

Думаю, там часть шайб (тонкие) подбирается в процессе регулировки для получения требуемых зазоров и усилия вращения. Напр., нижний ряд, три шайбы посередине -- одна толстая и две тонкие.

_________________
МББ-1А, МБИ-2, МБИ-3, МБИ-4, МИН-8, МБС-9, МБС-10, ОГМЭ-П3, Микмед-2 вар. 11

Олег-ч, proton, спасибо за детальное и исчерпывающее разъяснение.

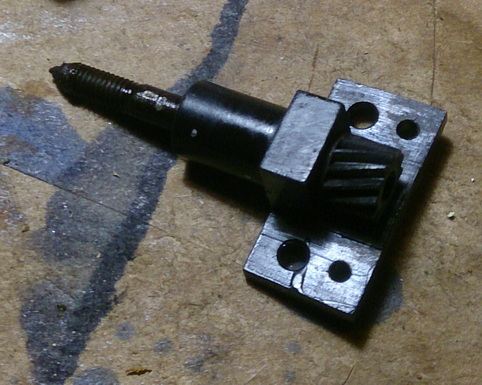

С нагревом понял. Вторая деталь из числа строптивых эта

Должна просто вынуться - тоже самое залейте масла побольше внутрь или вд-40 и нагрейте. А с осью микровинта получилось?
