Значит было как минимум три модификации конденсоров косого освещения. Этот родной от МБИ-11 65 года.

Вот собственно это я и хотел узнать. Т.е. на механику ОИ-14 навернули линзоблок от КОН-3. Оптически это уже не ОИ-14 конечно, несмотря на надпись и возможность работы с косым освещением. Интересно, расстояние от последней поверхности фронтальной линзы конденсора до апертурной диафрагмы у ОИ-14 и КОН-3 разное или одинаковое ? Надо будет померять.
Рейка зубчатая из пластика - не попадалось ни разу такого изделия, но это в духе ЛОМО Также большое "спасибо" человеку, который придумал вклеивать фронтальную линзу в оправу у ОИ-14.

_________________
МБИ-3, МБИ-11, МБС-2, МБИ-4, МИН-8, МББ-1А, КФ-1, КФ-4, МФА-2

Cocteau, нет, Ваш конденсор 65 года это "микс" из низа от старого конденсора ОИ-14 и верхушки от старого конденсора от МБР-1, МБИ-1, с апертурой А=1.2. Таких вариантов на ЛОМО не выпускали, ОИ-14 это апланат с А=1.4, других вариантов не было, скорее всего отклеилась линза, частая болезнь ОИ-14, и верхушку тихонько поменяли. Но и в таком состоянии работать можно. У КОН-3, хотя, и апертура, и коррекция хуже, зато рабочее расстояние больше, можно 2 мм предметные стекла использовать.
Но самих модификаций ОИ-14 действительно было 3 шт в порядке выпуска от старых к новым:
1) как на сайте фото конденсора в описании МБИ-3
http://www.laboratorium.dp.ua/item/21/manual
2) такой как у Вас 65 года, но верхушка такая же как и на конденсоре 95 года
3) Последняя модификация как на фото 95-го года
У первых 2-х металлическая рейка, у 1-ого шкала с гравировкой. У 3-го пластиковая рейка и шаг резьбы больше на гильзе и не совместим с 1 и 2. Ну разумеется лучший из них самый старый 1 модификация.

tk1273,
может почти так как вы сказали и случилось. Но поменяли не верхнюю линзу, а весь конденсор. Начинка у него точь в точь как у КОН-3 (радиусы кривизны я измерял).


з.ы.
У конденсора 95-го года рейка пластиковая. Когда он мне достался плоскость верхней линзы была сильно наклонена по отношению к торцу оправы. Пришлось переклеить. Клеил на эпоксидку.

Есть еще разница в дополнительной линзе. В первой версии была с А=0.4, а затем с А=0.3.

Вот у меня как раз у дополнительной линзы А 0.3
И есть подозрение, что она не асферическая. На глаз трудно определить.

_________________
МБИ-3, МБИ-11, МБС-2, МБИ-4, МИН-8, МББ-1А, КФ-1, КФ-4, МФА-2

Да, она не асферическая, асферическая поверхность дает преимущества при большой кривизне у линзы А=0.3 она маленькая.
Нашел на ebay пару не понятных конденсоров может кто-то знает от чего они, и какое у них назначение?
http://www.ebay.com/itm/LOMO-Phase-Cont ... 1c2f7ae957
http://www.ebay.com/itm/LOMO-condenser- ... 5d2972f989

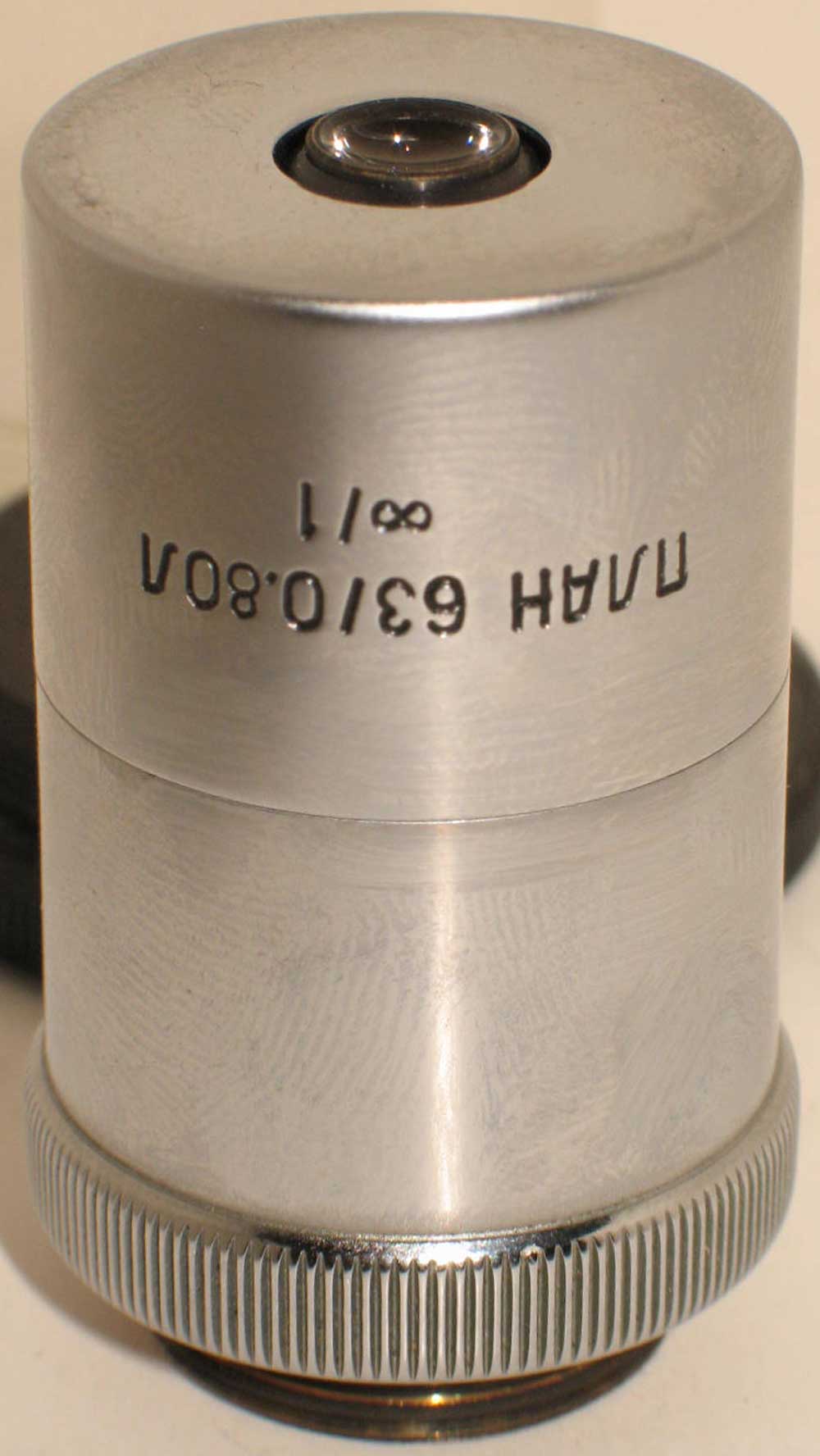

а еще попался ПЛАН объектив для люминесценции на бесконечность, не встречал ранее

Фазово-контрастный конденсор с поляризацией, для Полам Р-312 или аналогичного

Конденсор для люминисцентного микроскопа - Люмам Р-8 или аналогичного

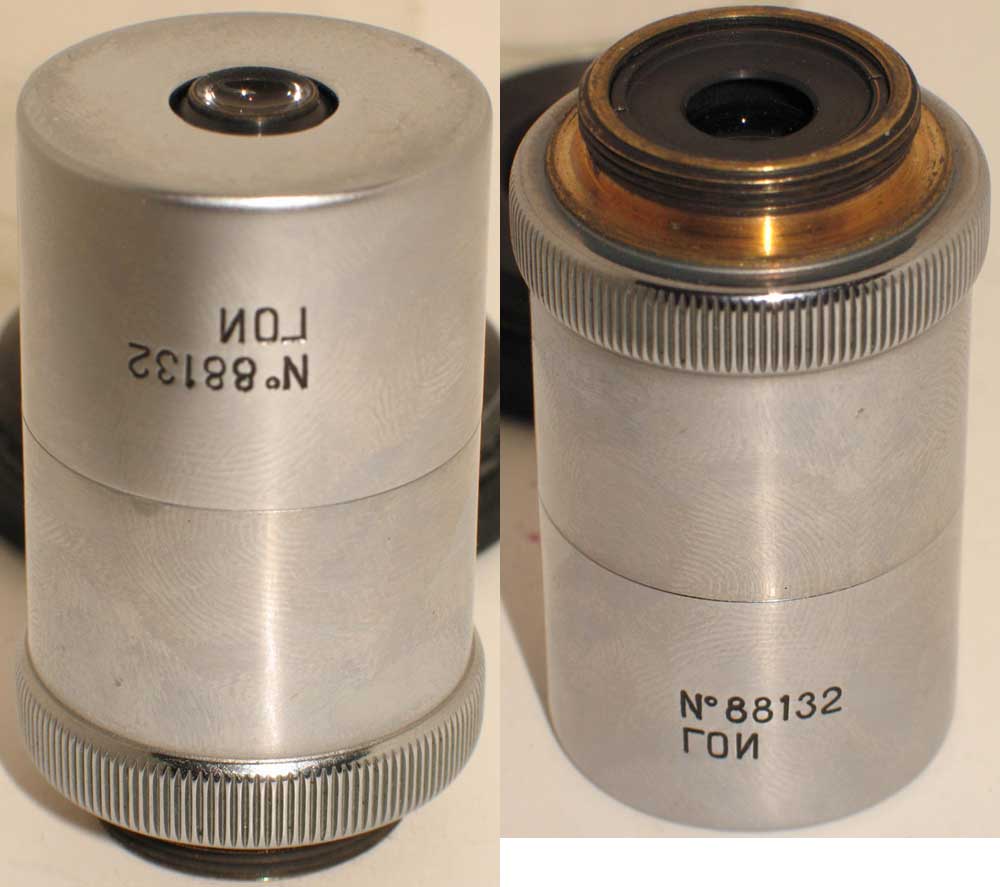

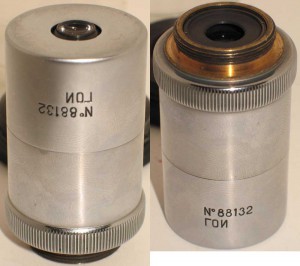

Действительно, интересно, никогда не видел объективов (даже на картинках в интернете) с гравировкой "ГОИ". Вероятно штучные изделия Государственного Оптического Института, или очень небольшая партия, изготовленная специально под конкретную задачу/проект.

_________________
МБИ-3, МБИ-11, МБС-2, МБИ-4, МИН-8, МББ-1А, КФ-1, КФ-4, МФА-2

А с каким комплектом фазовых объективов используется данный конденсор? и есть ли разница между кф4 с скрещенными поляроидами и ним?
А для ЛЮМАМа, для чего такой конденсор? какое его особое назначение? можно было и КОН-3 поставить.
Частенько на ebay продавцы сами не знают точно что продают и описания весьма условные.

Конденсор для люминисцентного микроскопа - Люмам Р-8 или аналогичного
неправда

_________________
Оборудование
/микроскопы Сarl Zeiss Axiophot, Carl Zeiss Jena Jenaval Interphako, Микмед-1
/микротомы Leitz 1512, МС-2/

Какие объективы для такого конденсора сказать не могу, это уже слишком специальная область Технически ничего особенного в них нет я думаю, П (т.е. требования к бессвильности и однородности стекла) и Ф - фазовые кольца, одно другому не мешает. Другой вопрос - что такого можно увидеть на таком микроскопе, для каких он задач? М.б. те кто с петрографией работал знают.
Насчет КОН-3 сомневаюсь, там же, насколько понимаю, ближний УФ, а его стекло пропускает не очень хорошо, стекло стало быть кварцевое используется, также нужна защита от УФ, соответственно конструктив меняется... надо мат. часть почитать

_________________
МБИ-3, МБИ-11, МБС-2, МБИ-4, МИН-8, МББ-1А, КФ-1, КФ-4, МФА-2

А от какого же тогда ?

_________________
МБИ-3, МБИ-11, МБС-2, МБИ-4, МИН-8, МББ-1А, КФ-1, КФ-4, МФА-2

а я не уверен что это от Люмама вообще.

_________________
Оборудование
/микроскопы Сarl Zeiss Axiophot, Carl Zeiss Jena Jenaval Interphako, Микмед-1
/микротомы Leitz 1512, МС-2/

точно не от ЛЮМАМа причем любой его серии.
Может от контактного, но как говорилось ранее, многие продавцы сами не знают, что продают.

_________________
мой сайт http://labx.narod.ru/
Polyvar, Zeiss Imager Z1, Jenaval, Микротом Reichert Jung Biocut 2030, К.М.Н. 14.03.02

Да действительно, посмотрел модельный ряд ЛЮМАМов, нет такого конденсора у них. Прошу прощения за дезу
