Здравствуйте. Есть потребность частично разобрать бинокуляр АУ-12 для протирки оптики.

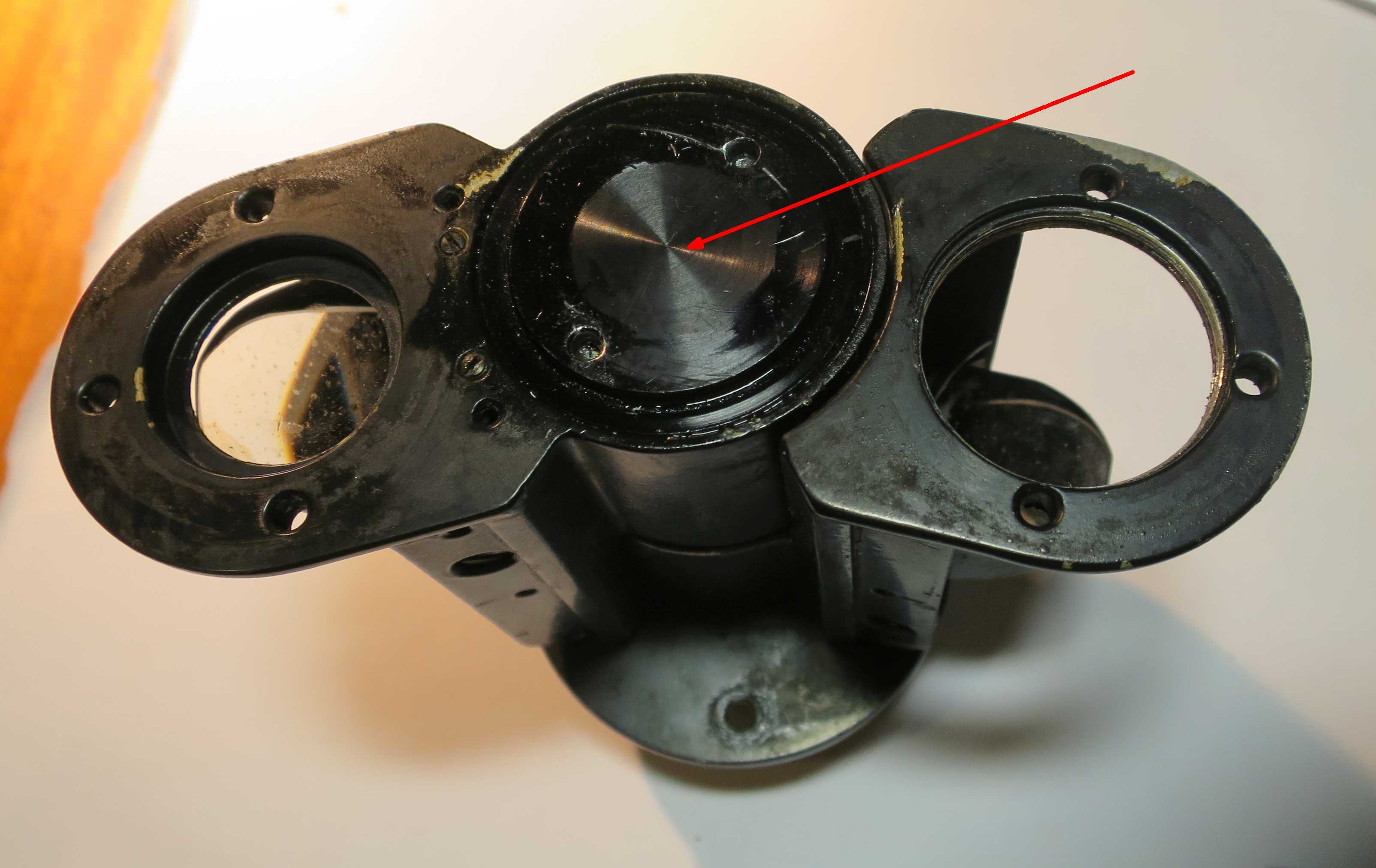

Не могу никак открутить крышку под ключ со штифтами, она под круглой крышкой с маркировкой, между окулярами.
Прилагал значительные усилия, грел градусов до 100 горелкой. Не помогло.
Может она не откручивается а как-то иначе снимается? Чертежа никакого не нашел.
Помогите пожалуйста разобраться.

Крышка должна откручиваться, никаких других вариантов для её снятия нет. Стопорных винтов там, по-моему, никаких нет. Но полностью разбирать эту насадку нужно только если есть необходимость полной замены смазки, и обычно это не требуется. Если нужна необходимость почистить призмы, то снятие этой крышки совершенно ничего не даст. Призмы нужно или постараться протереть не вынимая их из насадки или, если не получится их таким образом почистить, то извлечь призмы из насадки для протирки. Но полностью разбирать насадку для этого нет необходимости.

_________________
Микмед-2, Бимам, Биолам

Нужен спец ключ,а заменители типа ножниц,пинцетов и даже штангель,не всегда помогают.

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз, МБИ-3 ,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

Два хвостовика от свёрл подходящего диаметра зажать в тисках, и никакой спецключ не нужен. Там точно не левая резьба?

Пробовал откручивать как в последнем совете, два стержня в мини-тисках. Сил не хватает провернуть, даже горячую. Может левая резьба, но зачем...
Если снимать призмы правого и левого окуляров, то не потребуется юстировка ? Там по моему достаточно отвернуть один из двух крепежных винтов призм.

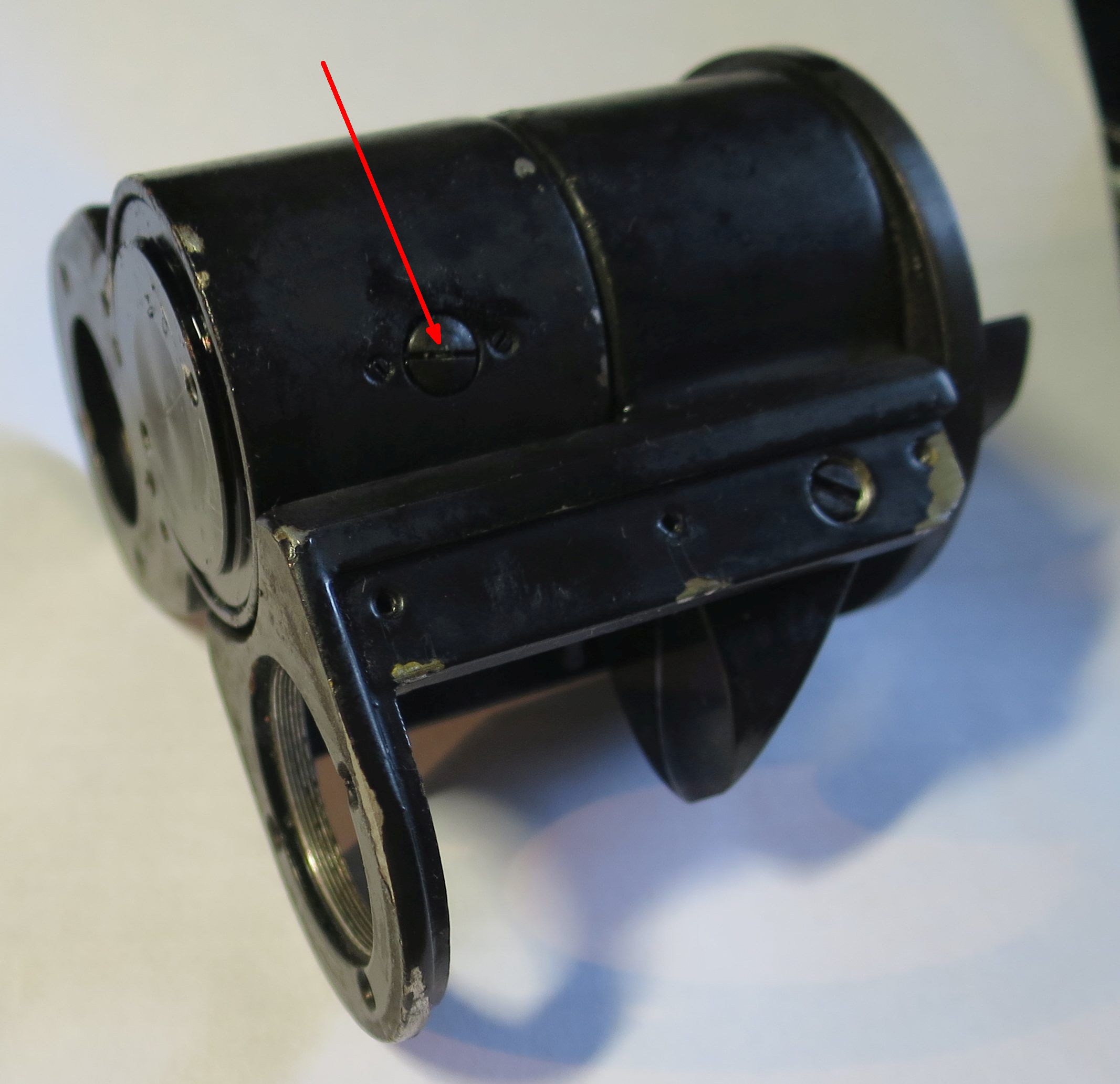

Ещё вопрос, вот на фото винт указан стрелкой, как думаете, он разделительную призму фиксирует ? С другой стороны такой-же. Спрашиваю с целью понять,
стоит ли его трогать.

P.S. Микроскоп МБИ-3 взял после пожара вроде подлежит восстановлению, чисто для себя. Восстанавливать до идеального состояния не рассчитываю но попытаюсь.

Таких винтов два,они не для призм,а для регулировки усилия хода половинок.

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз, МБИ-3 ,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

Микроскоп после пожара с Авито?

Резьба правая. Но выкручивание этого "винта" ничего вам не даст, призмы снимать всё равно придётся.


Потребуется.


Каждая призма зажата четырьмя винтами. Хотя бы три надо будет ослабить.


Это ограничители поворота половинок. Маленькие винты рядом -- регулировка тугости поворота.


Лучше б у masan'и купили... Меньше возни было бы.

_________________
МББ-1А, МБИ-2, МБИ-3, МБИ-4, МИН-8, МБС-9, МБС-10, ОГМЭ-П3, Микмед-2 вар. 11

Спасибо за советы, оптику разобрал.
Не подскажите, призму разделительную, та что склеена, можно купить где-то, на Али например или на наших маркетах.

На micro-bu.ru вроде есть

на "Али" вы никогда ничего подобного не купите. Там продают новый товар, китайского происхождения. а детали АУ-12 уже многоооо лет не производят.
а вот на микро бу, авито, мешке, да, найти сможете. только не понимаю таких любителей-микроскопистов технарей, зачем покупать такой неликвид="сделай сам", когда на этих вторичных площадках можно найти вполне рабочую оптику ломо. здесь есть и товарищи которые эту оптику хорошо обслуживают и продают на этих площадках.

Проще всего купить целую насадку у того, кто может гарантировать Вам ее работоспособность.
Или купить китайский бинокуляр с подходящим посадочным местом.
Или монокуляр и камеру, или научиться смотреть в монокуляр не закрывая второй глаз, так как АУ-12 все равно не даёт стереоизображения, но прилично его ухудшает.
Юстировка ау-12 экономически нецелесообразна от слова совсем.
Жизнь можно тратить с большей пользой

Тут или искать донора или заказать изготовление под заказ. Можно еще на Ломо написать бывает у них что то заваливается из запчастей на складе но чаще нет.

IgorM, делайте как можете и хотите и если есть руки и голова,то через некоторое время сами будете советовать новичкам. Кстати,на микро\бу призма стОит на порядок меньше чем АУ. И это совсем неплохо добиться цели "малой кровью" и уж точно интереснее чем купить....А жизнь у каждого человека своя и польза от неё тоже

_________________
МБСы,НДЛ-3 комз и зомз, БМ51-2 комз и зомз, МШ, ЛПШ-474 обе , ЛП-1 сомз, МБИ-3 ,Биолам Д-13,Микмед 2 ,МПБ-2,МПБ-3М. MST-2, CITOWAL-2 ,ЛЮСАМ Р-1,МПСУ-1,Zeiss Standard

Я, когда у меня был один ЛОМО и ребенок ныл по поводу бинокуляра, просто покупал/продавал насадки. Иногда с микроскопами. Первая, как я помню, "с хранения" была. Заманался пауков из нее вытряхивать. На шестой или седьмой остановился. Это гораздо интересней, чем заниматься херней.
Мне не нравятся АУ-12 от слова совсем. Темное желтушное говно. Монокуляр для хоббийных целей гораздо лучше.
