Лучше перебрать диафрагму отмыть старую смазку и нанести оптическую смазку, что бы ничего не испарялось. Я свою перебирал никакой сложности в этом нет. Вазелин если специально не подготовлен тоже испаряется кстати.

Если стеклянный то волосинка внутри или целая или оборвана. А если керамический, непрозрачный то прозвонить.

Как вариант может быть.

Понял, спасибо. Интересно, от чего можно приспособить ручку, где ее взять?

_________________
Биолам И

Да, жду смазку. АЦ-1, как я понял, вполне подойдет.

_________________
Биолам И

Или донор с барахолки или выточить на заказ. Либо большую прокладку-ограничитель что бы на заказ лазером вырезали и поставить перед линзой. Но сначала проверьте как у вас линза упирается ли в диафрагму. В моем упирается, ваш более поздний и может уже это исправили.

Справочник по моей ссылке почитайте. Там расписано что да куда.

Согласен, именно так.
Вообще можно очень грубо оценить текущее состояние этой насадки просто соединив оптовар и бинокуляр (там есть штифты посадочные и даже без утраченных винтов сочленение может слегка держаться) и, придерживая чтобы не развалилось, поставить на штатив и посмотреть в окуляры на простой препарат.
На фото, кстати, что-то вроде обломанного винта торчит в сопрягаемой бинокулярной части. А может это просто мусоринка застряла в отверстии.

Я бы конкретно с этим микроскопом и на конкретно этом этапе не стал бы с разбега заниматься разбором полноценным всех узлов, смывкой старой смазки и закладкой новых сортов. А попробовал бы ограничится феном и небольшим разжижением смазки родной с помощью медвазелина. Цель - просто вернуть базовую работоспособность главным узлам - макрофокус и микрофокус, столик, осветитель. Модель относительно не старая, смазка просто подсохла, полноценно заклеить детали не могла успеть. Тем более, явно нечем адекватно заменить то разнообразие спецсмазок, которое было на заводе применено.
Это конечно не заменяет и не отменяет полноценного ТО, его можно будет сделать чуть позже, но убережет от проблем, которые могут появиться на ровном месте.
Но если конечно хочется открутить у машинки все колеса - это безусловно дело увлекательное, затягивает)))

На этом микроскопе полумерами не получится увы, максимум диафрагмы на осветителях и насадку расшевелите (если не утопите), ну столик еще частично (на поворот точно нет). Механизм фокусировки и панкратическую систему точно перебирать. Кстати если есть желание использовать возле оптики медвазелин то его готовить надо. Мне Microbiologist, спасибо ему, из умной книжки методику как то скидывал. Там в духовке при 200С выдерживать его надо и еще какие то шаги. Сейчас не вспомню.

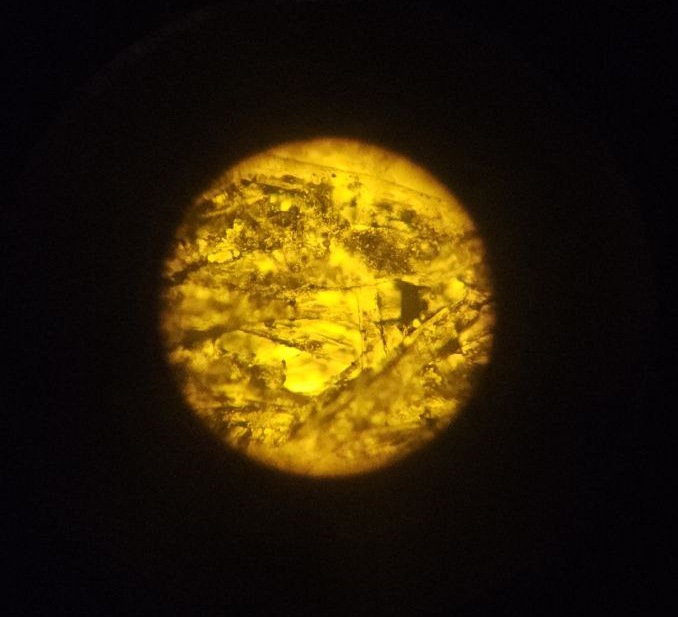

Нагрел феном, пока без вазелинового масла. И Вы были правы - действительно, основные узлы заработали! Видимо, смазка в застывшем состоянии была не так уж долго. Понятно, что остынет и загустеет снова, но пока, наконец, смог проверить микроскоп в работе. За неимением стекол (придут только послезавтра), использовал листочек бумаги с текстом и объектив 16х. Очень обрадовался, что изображение было довольно четким. Пока еще не дошли переходники к камере, поэтому сфотографировал, как смог, через окуляр на смартфон (с рук), сильно не ругайте за качество. Но на фото даже близко не так, как в окуляре - там просто сказка. В полной мере смог оценить крохотный ГРИП - меняя точную настройку смог погрузится от слоя краски букв на бумаге (выглядит как хаотичные мазки) вглубь структуры самой бумаги, с ее волокнами. Потрясающе. Впервые за 30 лет заглянул в микромир (со студенческих времен).

_________________
Биолам И

Кстати, как вам удобство пользования револьвером с объективами? На мой вкус - крайне неудачная конструкция, диск револьвера полностью утоплен в корпусе, вращать получается только держась за объективы и толкая их, заляпать линзы проще простого, накатки никакой нет, особенно раздражает это неудобство в случае с эпи-объективами, которые все очень невысокие. Доступ к револьверу только в сильно ограниченном секторе с правого бока, левый перекрыт блоком вставок ТП-СП.

Мне нормально, единственное что могли бы втулки удлиняющие эпи-объективы в комплект положить вместо проставки под бинку. Тем более что такое выпускалось. А то до столика могут недоставать. Ну и крутилка полевой диафрагмы нижнего осветителя считаю не на лучшем месте установлена. Если оставлять там то лучше колесико утопленное хотя бы. А нет то пусть бы сбоку тоже была. Так же поворотное зеркало дикие люфты имеет, что не радует.

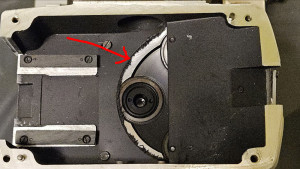

Сравнивать мне не с чем, главное, что крутится (за объективы, да), поэтому, как советовал proton, не разбираю (хотя и туговато довольно). Но напрягло вот что. Когда снял крышку над револьвером, то внутри по его ободу заметил какую-то бахрому, как тряпочка на ощупь (отметил красной стрелкой). При этом довольно неаккуратно нависает над объективом. Что это, какая-то прокладка?

_________________
Биолам И

У меня такая проставка (втулка) отсутствует (некомплект). Что, реально найти эпи-объективы с такими втулками? Если такая схема будет работать, для меня было бы спасением.

_________________
Биолам И

Смутно припоминаю, что у меня на "М"-версии тоже там что-то вроде черной фотобумаги. Более-менее аккуратно выглядит, не напрягает, явно заводское. Предполагаю это штатный уплотнитель-прокладка в сложном месте примыкания для защиты от засветок через щели. Или может от пыли защита для подшипника револьвера?

Мне один раз попались такого типа втулки с резьбой под эпи-объективы (кажется в ЗИПе от МЛ-2, но могу ошибаться), но у них высота 24мм

У меня также - это щель перекрывает между корпусом и револьвером, что бы пыль не летела внутрь, да не светило туда снаружи.

На форуме кто то хвастался но не помню резьба была там М27 или RMS.

Я думаю придется заказывать у токаря на пробу 1 шт. или искать на али.

Что касается самого изображения то да поскольку промежуточных линз там нет никаких, а с какой стороны удлинять "трубку" тубуса нет разницы. Но может быть вопрос по освещению поскольку свет верхнего осветителя должен попадать точно на зеркало объектива, а тут мы взяли его и отодвинули.

Создайте объявление "Куплю ЗИП Биолам И полностью и по частям" на местной барахолке, добавьте туда мое фото описания. И каждый день просматривайте новые объявления на авито, юла и прочих например по ключевым словам "запчасти к микроскопам", "биолам И", "люмам" итд. Пишите запросы к продавцам, думаю что найдете.
Например вот тут очень похоже на то что надо, напишите продавцу, пусть доп фото пришлет и высоту её померяет. https://www.avito.ru/rybinsk/fototehnik ... 4394542891
