Раздобыл микроскоп Motic BA310POL, небольшой обзор по нему:
Это Motic, широко известный в узких кругах китайский производитель. Говорят, занимает приличную долю рынка. Модель Motic BA310POL.
Полноценный поляризационный микроскоп проходящего света.
Имеет всё что он должен иметь: центрируемые strain-free объективы, вращающийся поляризатор, вращающиеся анализатор и предметный столик с нониусами.
Центрируемая и фокусируемая линза Бертрана (руки ещё не добрались до коноскопии), слоты с компенсаторами лямбда и для кварцевой пластины.
Strain-free конденсор с апертурой 0.10-0.90 и откидываемой линзой Лазо, монтируемая шкала в окуляре.
Освещение классический галоген, через интерференционный голубой фильтр для правки ББ.
4 EC Plan бесконечных план-ахромата. 4х, 10х, 40х, 60х, окуляры с полем 20мм, тринокулярная голова 100/0-20/80

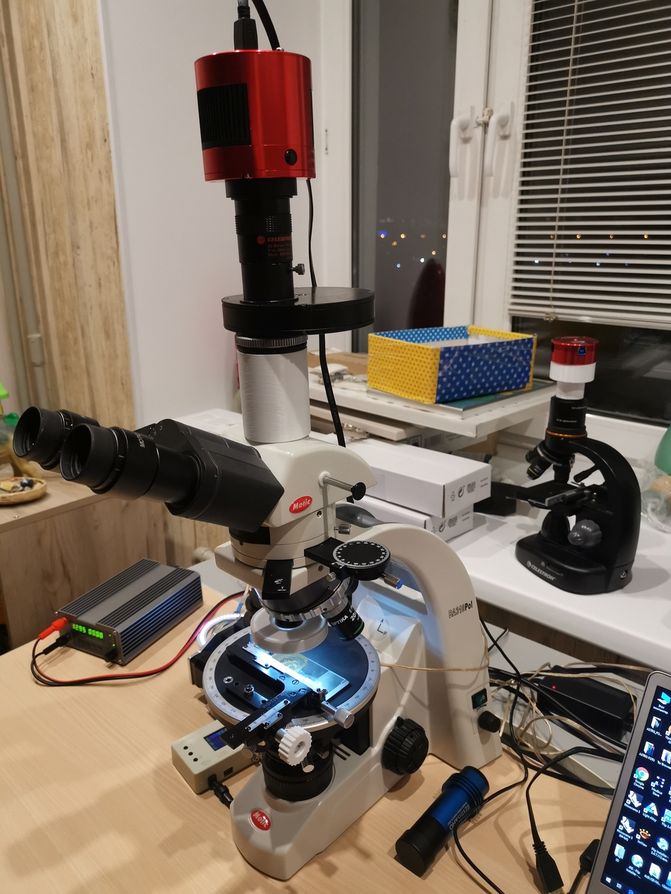

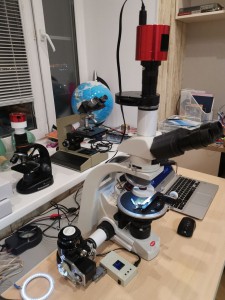

Первым делом сделал несколько апгрейдов:
1. Добавлен XY-столик Ломо СТ-11. (у поляро-микроскопов обычно его нет)

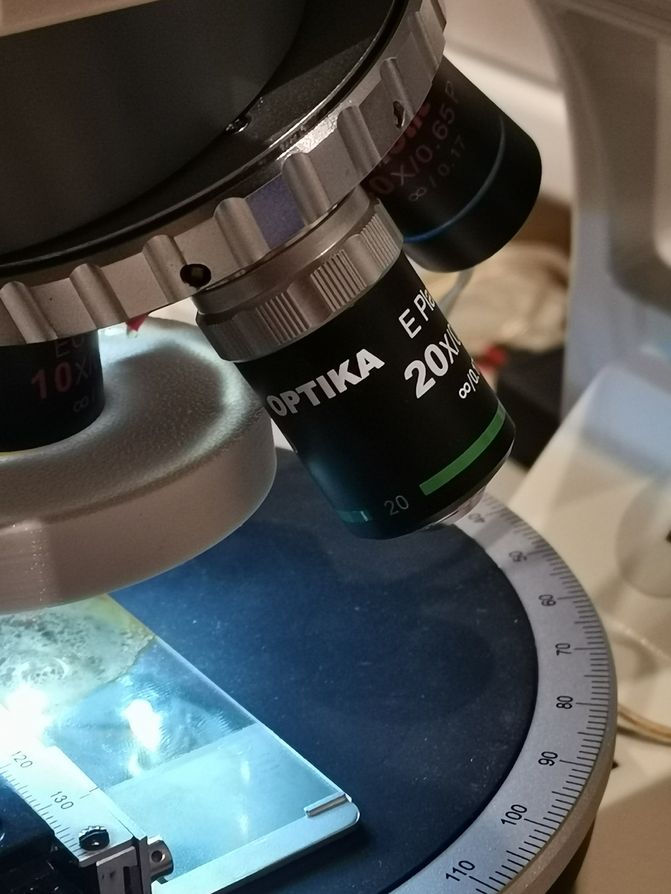

2. Докуплен 20х объектив OPTIKA E-Plan (сходного качества с имеющимися)
3. Напечатаны адаптеры для камеры 1х и 0.5х (используется редуктор Meade 0.33х в режиме 0.5х - качество на матрицу 1" хорошее)

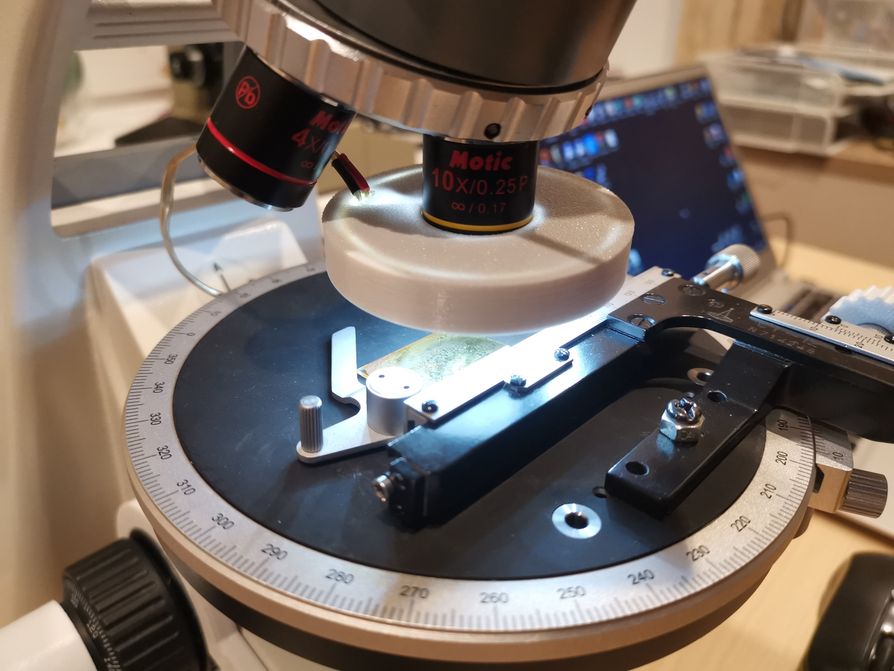

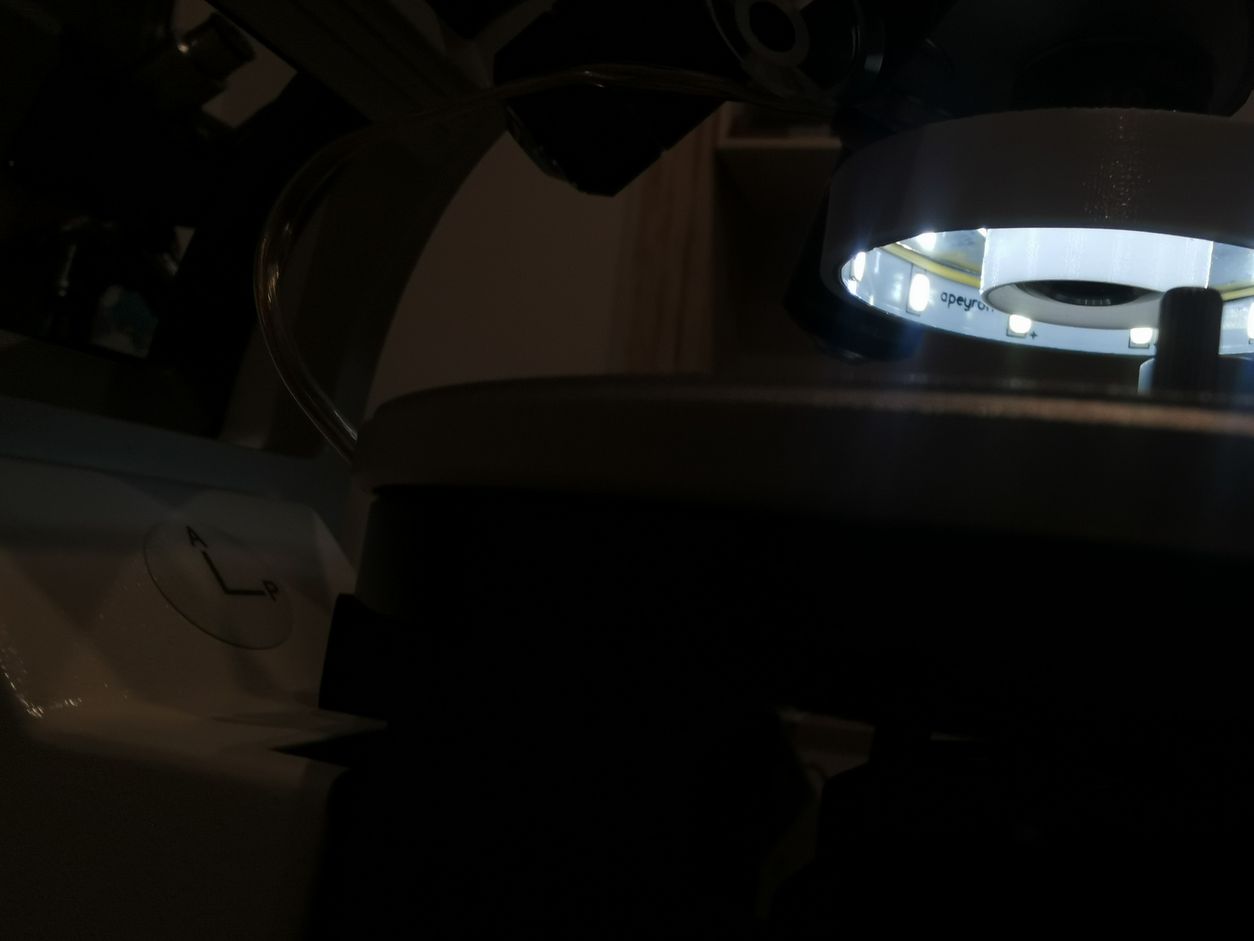

4. Напечатан и спаян на-объективный осветитель для 4х и 10х (на фото всё видно)

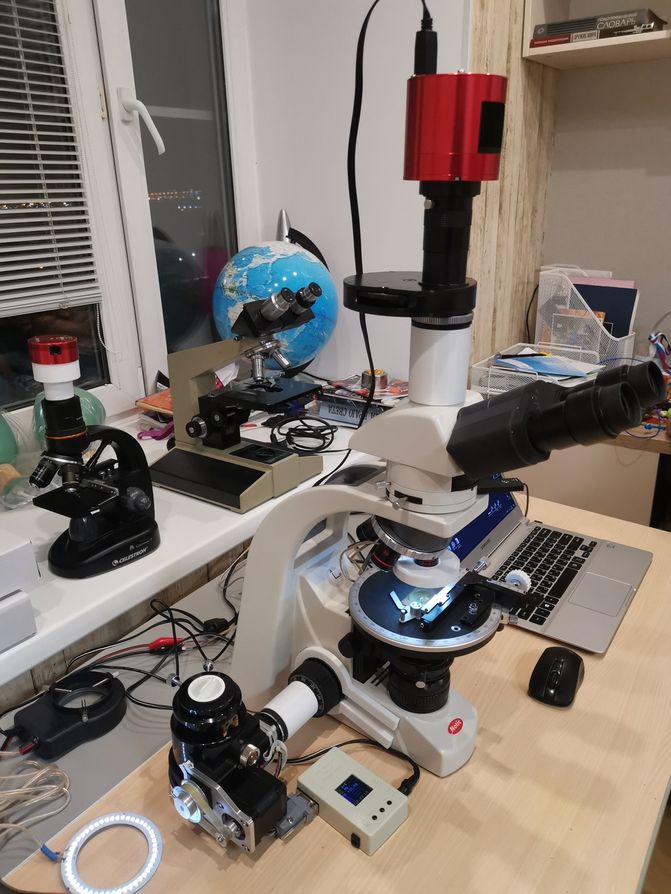

5. Подключён телескопный мотофокусер для автоматизации съёмки Z-стека.
6. Колесо фильтров от телескопа для съёмки через ЧБ в определённом диапазоне.
7. Как внешний осветитель может использоваться 3W 365нм УФ-светодиод Nichia через блок-фильтр ZWB2, для съёмки люминесценции.
Общие впечатления: качество картинки визуально - просто прекрасное.
Хотя, надо учесть что мне особо сравнивать не с чем.
Несмотря на то что объективы планахроматы, визуально хроматизм вообще не заметен.
Китайцы назвали эту систему "Motic´s Color Corrected Infinity optical System (CCIS®)", не знаю как это у них получилось, но факт.
Может тубусная линза помогает или какие-то фильтры в голове. Больше склоняюсь ко второму варианту.
При фото хроматизм конечно есть - зелёный и синий каналы сведены точно а вот точка фокуса в красном заметно в стороне от них. (влияние ИК точно исключил)
Кроме того, похоже что красный канал несколько портит сферичка, он хуже остальных.
Для тестирования изображения сделал из фольги препарат "звёздное небо" - по чайной ложке медного купороса и поваренной соли на стакан теплой воды - алюминиевая фольга за 15 секунд превращается в нано-решето)
В принципе, используя поканальную съёмку можно добиться идеального изображения, но, кажется, лучше эту проблему решить покупкой План-Апо)
В ассортименте производителя они есть.
Примеры фото:
Хороший обзор этого микроскопа есть тут
https://www.canadiannaturephotographer. ... scope.html
