Для Биолам И родной МФН-11 обычно с завода.

Друзья, принимайте в стан микроскопистов! Пишу здесь, чтобы сразу в нужной теме обсуждать. Большое спасибо всем, кто в течение месяца отвечал на все мои вопросы в топике о выборе микроскопа. Рассмотрев разные варианты, решил пойти по пути, который на форуме многие рекомендовали: купить крепкую советскую основу, которую постепенно доводить до ума покупкой (и заменой) различного оборудования.
От идеи простого Биолама (как для начала посоветовал уважаемый pro-am) я отказался, так как лучше размещать достаточно тяжелую беззеркалку (для записи видео, такая задача) на неподвижный штатив, чтобы перемещался не блок объективов с камерой, а предметный столик. Долго читал на форуме про МБИ-11, да и про другие микроскопы. Также внимательно отнесся к совету уважаемого adam насчет Люмама. Но именно люменисценция меня пока не интересует, так как хотелось бы снимать в более-менее привычной расцветке (чтобы растительноядные клещи были более узнаваемы и т.д.). Поэтому рассматривал, в числе прочих, его собрата по штативу – Биолам И.
В конечном счете, все решил, как всегда, случай. На Авито появился недорого Биолам И, причем в моем городе, что и повлияло на мой выбор.

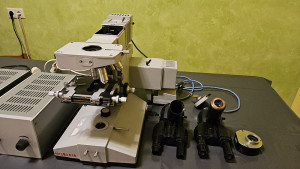

В результате получил примерно то, что хотел – крепкую основу:
https://flic.kr/p/2qKDqsp
И вместе с ней кучу проблем, к которым, в принципе, был морально готов. Сейчас микроскоп не работоспособен. Не крутится макро- и микронастройка, и некоторые другие «крутилки». Это самое простое, разобрать и смазать. Уже начал, но вовремя притормозил – заказанная оптическая смазка АЦ-1 (смог найти только АЦ) придет только через неделю.
Кстати, сразу вопрос: АЦ-1 рассчитана на сопряжения, имеющие зазоры более 50 мкм. Но можно заказать АЦ-2 и АЦ-3, рассчитанные на сопряжения, имеющие зазоры 20 мкм. Не разбираюсь в зазорах, не подскажите, в каких узлах какие?
Пока делал пробную разборку (столик, крепления конденсора), неожиданно для себя испытал то самое удовольствие, о котором писали на форуме. Для меня это очень необычно, я не технарь и не представлял, что это настолько увлекательно. Я понимаю, что Биолам И – не технологическая вершина мировой микроскопии (да и делался мой в 1994 г. – судя по форуму, не самое удачное время для ЛОМО), но все же с непривычки его устройство вызывает восхищение!
Почему еще остановил разборку – по неопытности боюсь разобрать что-то лишнее, которое потом будет требовать юстировку. Подскажите, опытные товарищи – куда мне лучше не лезть?

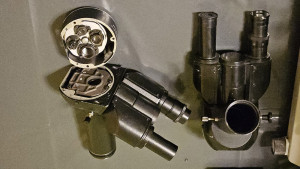

Знаю, что мне лучше не трогать МФН-11, чтобы не сбить юстировку. Мне дали их две – чтобы собрать одну рабочую. Одна из них раскрыта пополам, так что заглянул во внутренности)).
https://flic.kr/p/2qKwL8s
Окуляры 15х, думаю, нужно менять (похоже, стекла убитые или почистить нужно).
Еще из проблем – микроскоп вообще не комплектный. Продавал не спец, просто как прибор («как есть», без ЗИП). В наличии родные (похоже) Планапо 16, 40 и 100х. Еще обычный 90х МИ. Нет комплектных планапо 2,5х и 10х, что обидно, именно они мне и нужны. Но это не беда, буду покупать.
Хуже, что нет второго конденсора КОН-1К, рассчитанного на работу как раз с теми объективами большого увеличения, которые в наличии. А установлен первый конденсор, рассчитанных на малые увеличения (на отсутствующие объективы до 10х), вот так пока не повезло. Нужно покупать, но он не дешевый)).
Далее, вообще нет эпиобъективов, как нет и переходной втулки, дополнительно устанавливаемой при работе с этими эпиобъективами, рассчитанными на длину тубуса 190 мм. Это самое обидное, так как такие отсутствующие мелкие детали (эта втулка, светофильтры в оправе и светофильтры для конденсора, отражатель темного поля) я скорее всего не найду отдельно((. Теперь уже понимаю, почему некоторые на форуме советовали сразу покупать полностью комплектный микроскоп, пусть и значительно дороже.

_________________
Биолам И

Еще нет одной из крышек. Её, скорее всего, точно нигде не найду, подскажите, можно ли просто вырезать из черного картона, чтобы прикрыть световой поток?

_________________
Биолам И

Смазка АЦ-1 и АЦ-3 очень хорошо подходит для смазки подвижных элементов объективов с коррекционным кольцом или объективов с ирисовой диафрагмой, для смазки направляющих тонкой фокусировки, возможно, ещё для каких-то узлов. Для смазки направляющих грубой фокусировки, направляющих фокусировки конденсора, конической оси револьверной головки смазки АЦ-1 и АЦ-3 малопригодны. АЦ-2 уже давно не выпускают. Вполне достаточно иметь АЦ-1.

_________________
Микмед-2, Бимам, Биолам

Я бы сказал что микроскоп достаточно сложный как для человека без опыта и без инструмента. Юстировку сбить можно часто где. К тому же неизвестно не сбита ли она уже. Можете почитать мой пост выше в этой теме, но там увы без фото, потому не очень информативно. В целом смотрите сами там где есть штифты там проще вернуть всё как было. А некоторых узлах штифтов нет там где они должны бы были быть с завода потому прежде чем снять или открутить делайте метки что и как где стояло. Так же важно усилие затяжки. Можно сильнее чем надо затянуть и работать не будет. В целом как можно больше всего фотографируйте или на видео снимайте при разборке, что бы всё поставить на свои места. Важно вернуть на место каждый винтик и каждую прокладочку.

1. В МФН я бы не лез, если не работает лучше купить рабочую или найти где профессионально её обслужат. Либо можно купить АУ-26 и окулярную камеру либо переходник на мобилку или фотоаппарат. Если все таки решите сами что то делать то любые винты внутри которые на линзах и призмах сбивают юстировку. Не теряйте прокладки если встретятся - это могут быть тонкие шайбы или кусочки листа из пластика, бумаги или металла (медь, алюминиевая фольга). Откручивать или сдвигать "пружинную лапку" на револьвере тоже не надо. Так же можно посмотреть вот это видео может что то полезное увидите, но на вопрос выбора смазки автор там забил и мажет чем придется. https://www.youtube.com/watch?v=ArPnGMCdJO0

2. Столик КС-2 в принципе ничего страшного но есть нюансы, надо не перетянуть там где не надо и при разборке не сломать. Вообще винты в столиках могут быть разной длины и стоит закручивать каждый винт именно туда где он был. Горизонтальный люфт отдельная тема, даже если ничего потеряно и всё на своих местах. Без демпфирующей смазки столик нормально не работает.

3. Если разбирали кронштейн конденсора - надо юстировать конденсор. КОН-1К я видел на авито неоднократно. Так же можно прикупить ОИ-14, ОИ-13, КФ-4 или КФ-1, КФ-5, МФА-2.

4. Револьвер если крутится снимать не надо и особенно откручивать или сдвигать "пружинную лапку" внутри.

5. Пластины СП и ТП если покрутить внутри винты тоже разъюстируются.

6. Будете разбирать осветитель, винты на больших зеркалах крутить не надо. Маленькое подвижное зеркало спереди снять можно. Сами зеркала без защитного стеклянного слоя и их очень легко повредить. Подвижный цилиндр панкратической системы желательно смазать оптической смазкой иначе не двигается вперед-назад. Но сама система должна быть отъюстирована, потому маленькие винты на пластине не трогайте, а саму пластину будете снимать поставьте метки чем то твердым на корпусе как она стояла. Винты не перетягивайте иначе она изгибается и крутилка начинает клинить.
Диафрагму с крутилкой снять можно открутив два винта под конденсором но на самой диафрагме крутить винты не надо.

7. Видео по частичной переборке механизма фокусировки. Он аналогичен таковому от МБИ-11 и там тоже можно юстировку сбить если крутить четыре больших винта по краям (на видео это четыре утопленных круга серебристого цвета с двумя ямками на каждом). https://www.youtube.com/watch?v=sic0_iDHSYw Если все получилось потом основной вопрос как выставить механизм микровинта что бы не стучало при работе (я использовал стетоскоп). Ну и правильно собрать ручки что бы самоходом вниз не опускалось всё.

8. В засохшие оправы и диафрагмы объективов ничего не лейте и не закапывайте. В данном случае оправа 100х. Линзоблоки объективов не разбирайте. Если видно что предыдущий владелец чего то назакапывал или намазал чем, то лучше разобрать оправу объектива и все убрать полусухой ватой с бензином или спиртом. Потом собрать на сухую.

9. Кстати комплектные объективы очень часто с расклейками, их лучше заменить на аналогичные от Nikon но это удовольствие недешевое.

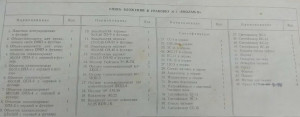

Потихоньку докупитесь, но это займет год или около того. Ниже на фото описание комплекта ЗИП. Кстати блоки питания какие у вас на 9Вх7,5А или больше?

Засохшие узлы
Есть нюансы. Лучше спрашивайте каждый раз. Но в целом можно греть бытовым феном, без фанатизма капать (иногда микрокапли) аптечное вазелиновое масло. Если использовать что то летучее типа WD40 то на снятом с микроскопа узле без оптики. И потом все равно бензином мыть или уайтспиритом.

Смазки отдельный вопрос:
1. Направляющие ластохвостов механизма фокусировки - если не найдете оригинальную смазку для направляющих 7-2 можно использовать современную синтетику с демпфирующим эффектом (вязкость придется подобрать). Например LVI-50 (смазка для смесителей Grohe) либо искать что то из ассортимента Nyogel.
2. Оптические используются в узлах близких к линзам - из самых доступных ЛИТА, ЭРА, АЦ. Ну или если есть возможность то что то из продукции ВНИИНП. Например 299, 576, 290.
Стоит прочесть, глава 11, Справочник технолога-оптика, Окатов М.А., Антонов Э.А., Байгожин А., 2004
https://obuchalka.org/2014111880680/spr ... -2004.html

Растворители:
Оптику протирать/промывать только очищенным бензином типа Zippo, Калоша (проверять на разводы перед использованием) или легким петролейным эфиром (высоколетуч). Так же можно качественной дистилированной водой. Никакого спирта на линзы и возле иначе могут поотклеиватся или расклеится. Так же спирт разрушает черную краску на окулярах и конденсорах и иногда столиках. Корпус тереть можно - спирт этиловый, уайтспирит (осторожно левые смеси), вода мыло. Если где то засохла иммерсия можно оттереть димексидом но осторожно и сразу смывать так как тоже может повреждать краску. В основную емкость с растворителем ничего не макать что бы не загрязнять его. Можно купить специальную косметическую бутылочку с пипеткой как на видео с МФН выше.

Материал для протирки и прочее.
В идеале специальные оптические безворсовые ткани и безворсовые оптические одноразовые салфетки. Так же можно обезжирить натуральную вату (в идеале глазную). Также лишними не будут перчатки - можно одноразовые полимерные из ближайшего маркета (лежат возле овощей).

Сканы (файлы сдохнут через 29 дней):
Инструкция на микроскоп: https://easyupload.io/rb4u3o
Инструкция на МФН-11 правда экспортное испольнение HT30-01: https://easyupload.io/uc5d4l


Возможно придется купить убитый штатив Биолам И, Биолам М, Люмам и взять оттуда. Либо взять какой то непылящий материал с черной небликующей поверхностью и сделать самому.


P.S. Может что то забыл упомянуть. Если еще вопросы будут то выкладывайте с фото сюда. Если смогу помогу.

Большое спасибо за столь подробные советы! Вопросы, конечно, будут.

_________________
Биолам И

Два блока, 9Вх7,5А. Но один не работает. Можно, конечно, пока переключать при необходимости на работающий, не знаю, понадобятся ли два метода освещения одновременно.

_________________
Биолам И

Советую прочитать инструкцию, там есть оптическая схема и описание работы. Весьма полезно для начала.

Может лампа перегорела? Или не включается вообще, напряжение не выдает? А предохранитель сзади целый? Если 9Вх7,5А то лампы для вашего микроскопа КГМ 9-70. А если были бы мощнее то КГМ 12-100. В целом я бы эти блоки питания не менял бы и не выкидывал - ремонтопригодность у них высокая. Любой вменяемый инженер-электронщик их починит, элементная база там простая. Но иногда шумные экземпляры попадаются (трансформатор гудит) и люди меняют их на современные зарядные устройства с крутилкой. Хотя причину шума можно устранить. Тут на форуме обсуждалось это уже.

Судя по вашей фото тринокуляра - там просто снят блок оптовара (смены увеличений). На собственно юстировку насадки это не влияет. Оптовар крепится тремя винтами, там в его корпусе-шайбе есть отверстия-колодцы для них. Его снимают для очистки от засохшей смазки на оси револьвера внутри оптовара, когда перестает проворачиваться (переключать увеличения) или для очистки его линз с обеих сторон. Вообще про обслуживание насадки есть подробное видео на ютуб-канале RusMicro

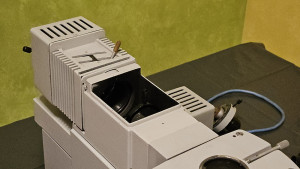

Судя по фото - на микроскопе отсутствует ручка полевой диафрагмы верхнего осветителя. Это длинная щель на верхней плоскости осветителя, рядом с отсутствующей крышкой.

Оно выше приведено. Но там вопросы юстировки не раскрыты, а про юстировку с заводскими допусками можно вообще не вспоминать. Потому все же линзы и призмы лучше не трогать без крайней необходимости. Как и лазить в саму насадку.

Это если винты не крутили на линзах в револьвере оптовара. И "пружинную лапку" не трогали.

Верно, даже не заметил сперва. Отверстие есть, с резьбой. Вкрутил туда другую ручку и аккуратно попробовал переместить, не вышло.

_________________
Биолам И

Скорее всего диафрагма засохла, не прилагайте усилий, что бы сдвинуть. Лучше разобрать. И там есть аспект касательно толщины ручки из за того что паз широкий. Если ручка слишком тонкая, а родная кстати слишком тонкая, то линза коллектора в крайнем положении будет доставать до диафрагмы и пачкаться или царапаться. Потому или прокладку подбирать или толщину ручки. Или помнить об этом и стараться не испачкать линзу.

Когда запустите в работу лампу осветителя, там будет жарко и достаточно быстро засохшая смазка на лепестковой диафрагме станет пластичной, тогда подвижность временно восстановится и можно будет медицинским вазелином ее "разгустить" слегка. Ну или без лампы можно феном греть.

Лампа не причем - при включении вообще нет никакого звука (при том, что второй, рабочий, гудит довольно слышно). Предохранители вынул, но не знаю как должны выглядеть перегоревшие (есть опыт общения только с автомобильными, они совсем другие). На вид, целые. Может переставить их в рабочий Гранат, и посмотреть? Эх, вообще не электронщик, и далеко не электрик, просто боюсь испортить работающий (хотя понимаю, что сейчас, наверное, глупость написал).
