Что интересно, АУ-12 туда не лезет и со своим маленьким накручивающимся анализатором...

_________________
МББ-1А, МБИ-2, МБИ-3, МБИ-4, МИН-8, МБС-9, МБС-10, ОГМЭ-П3, Микмед-2 вар. 11

Посмотрел "бумажную" версию паспорта своего комплекта ОИ-21, там прямо указано - "Настраивать ОИ-21 рекомендуется с объективом 9х0,20, наклонной насадкой и окуляром 7х" (это в разделе "Методика работы...". Все картинки в паспорте - с наклонной насадкой, бинокуляров нет.
В разделе "Настройка для работы в поляризованном свете" тоже прямо сказано - "Снять наклонную насадку, вложить в осветитель анализатор и снова установить насадку".

Понял. Спасибо!

Да, АУ-12 не дружит с анализатором ОИ-21. У меня специально ради этого оправа анализатора сточена по высоте до того, что он практически садится своим рантом на край посадочного отверстия, как гильза в ствол. Вынимать пинцетом приходится.

_________________
МББ-1А: АУ-26, ОИ-14, КФ-1, МФА-2, ОИ-17, ОИ-21
МИН-8: поляризация, АУ-12, ОИ-8, ОИ-12, ОИ-10, ОИ-13, ОИ-24
МБИ-4 в качестве походного штатива
Ахроматы, планахроматы, апохроматы. 160, 190, ∞
МБС-1

С ОИ-21 Прекрасно работает АУ-26.

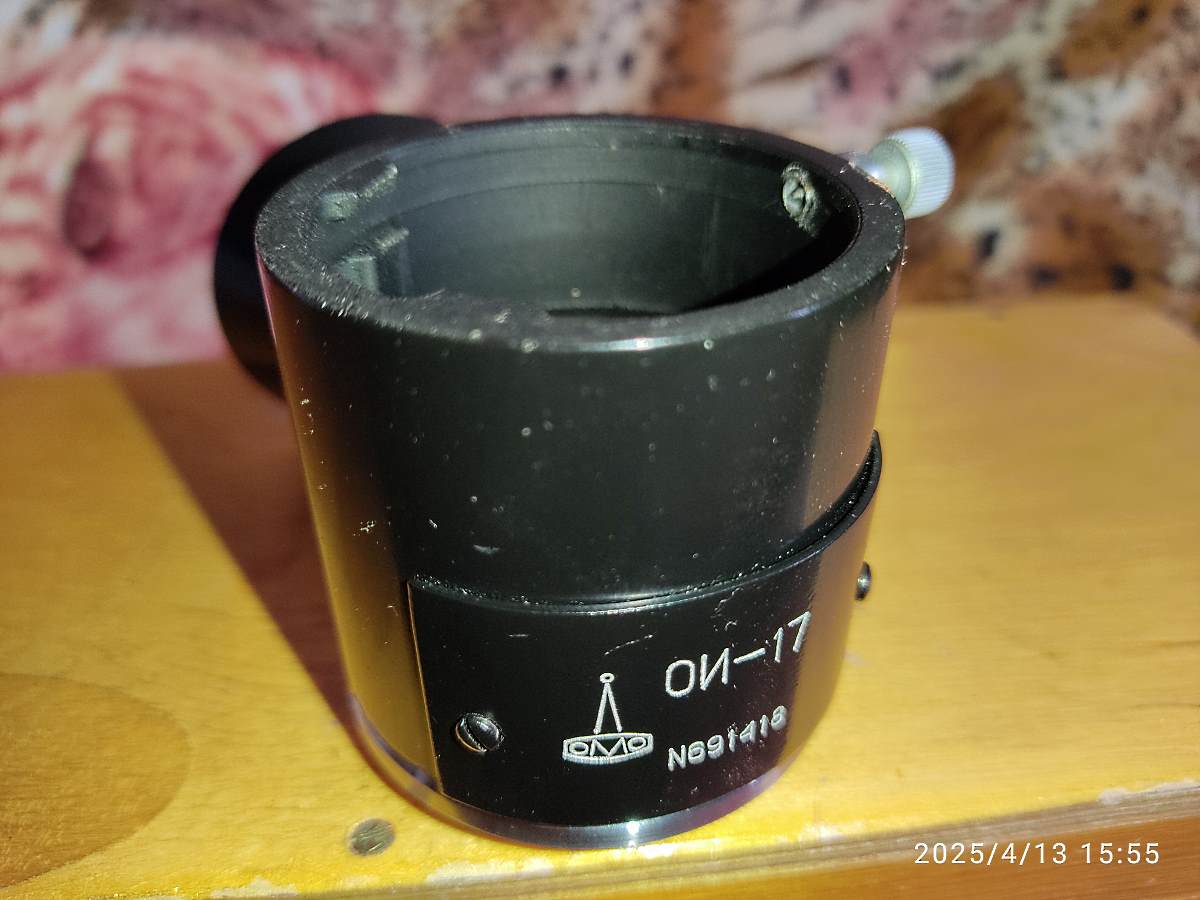

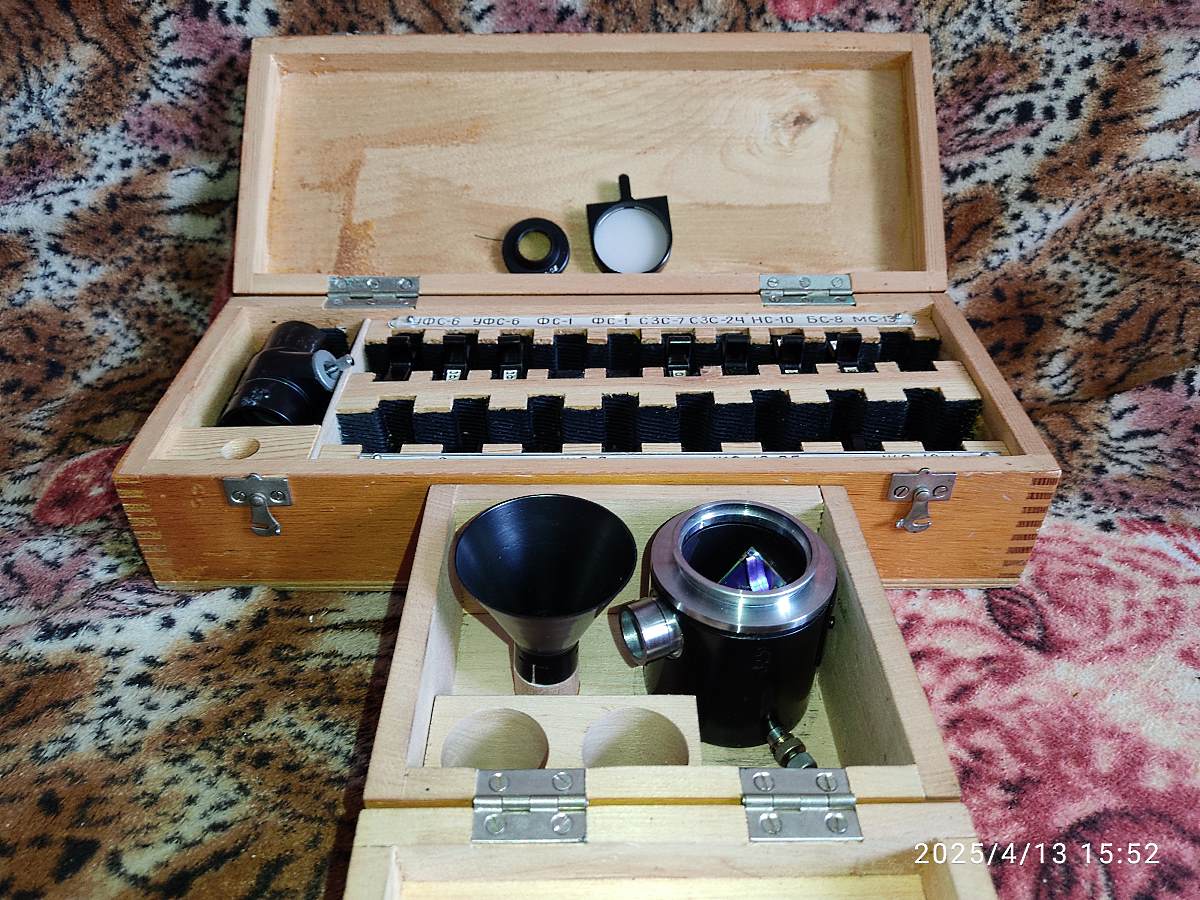

Приобрел сегодня ОИ-17 1969 года выпуска в родной коробке/ящичке
на иркутской барахолке за 1000 рэ

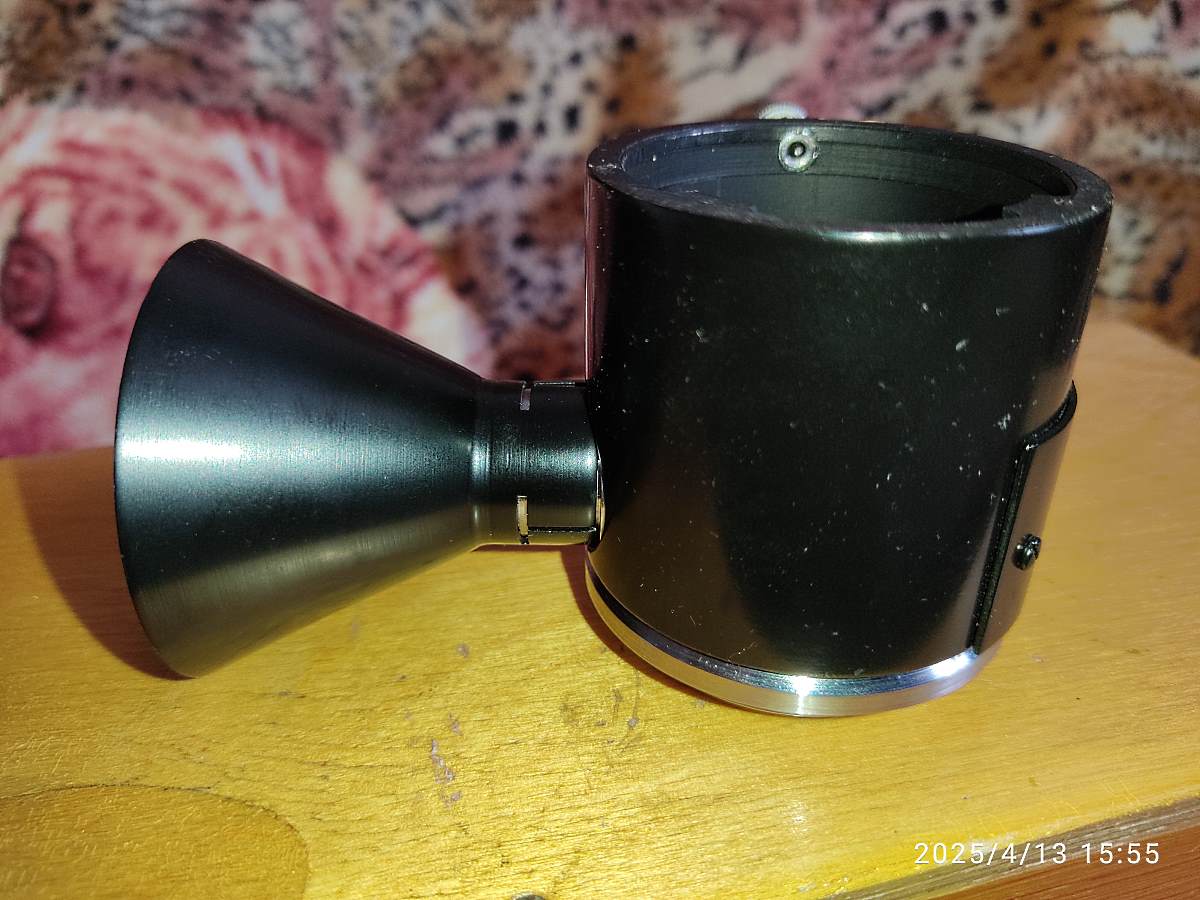

Вариант с воронкой (и ещё коробку светофильтров дали в нагрузку).



Наклонное зеркальце крепится на уголках (их надо чернить).
А само зеркальце на просвет сильно желтит:

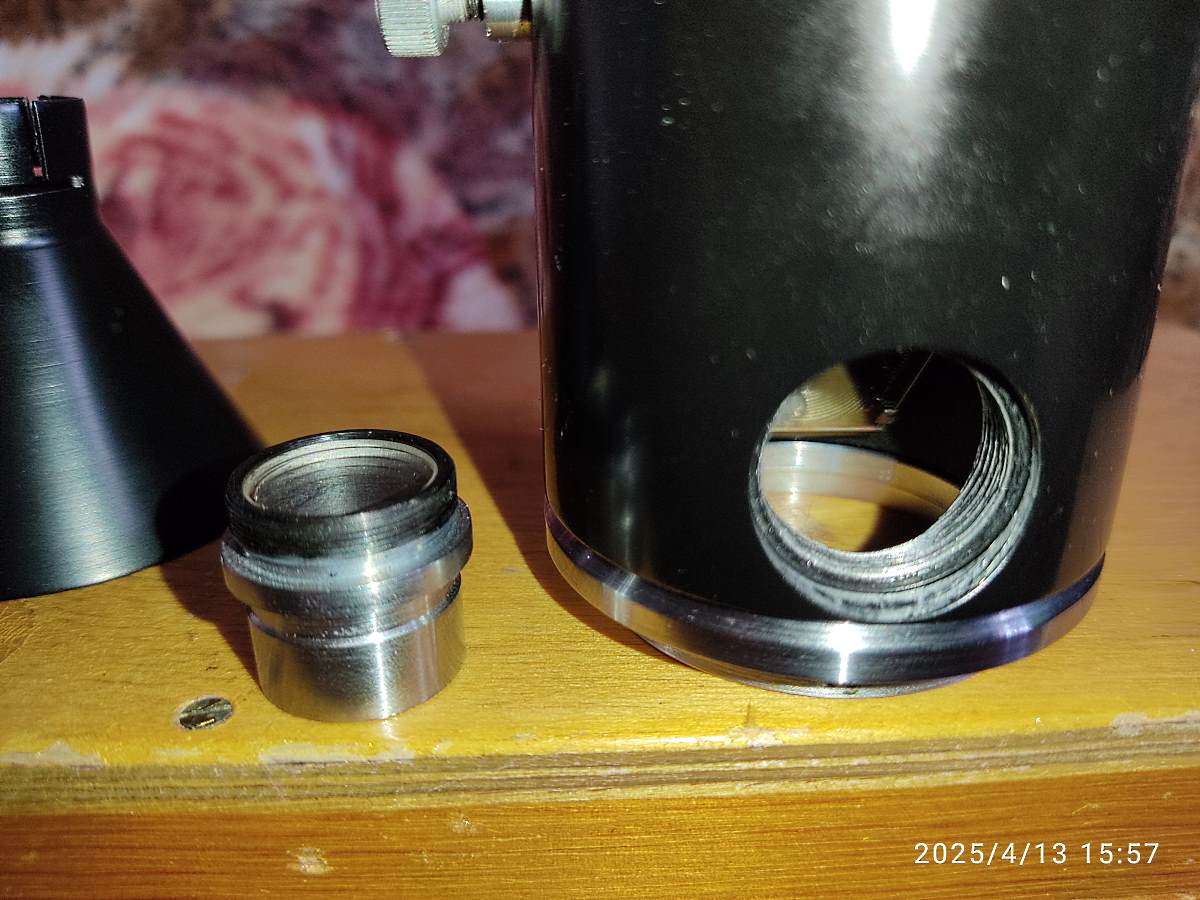

Боковая трубка с направляющей линзой выкручивается,
там резьба ~17мм.
